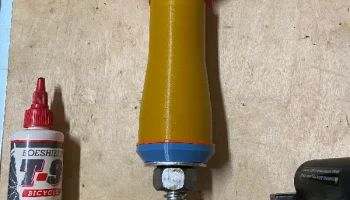

Инструмент для пресса велосипедной гарнитуры........

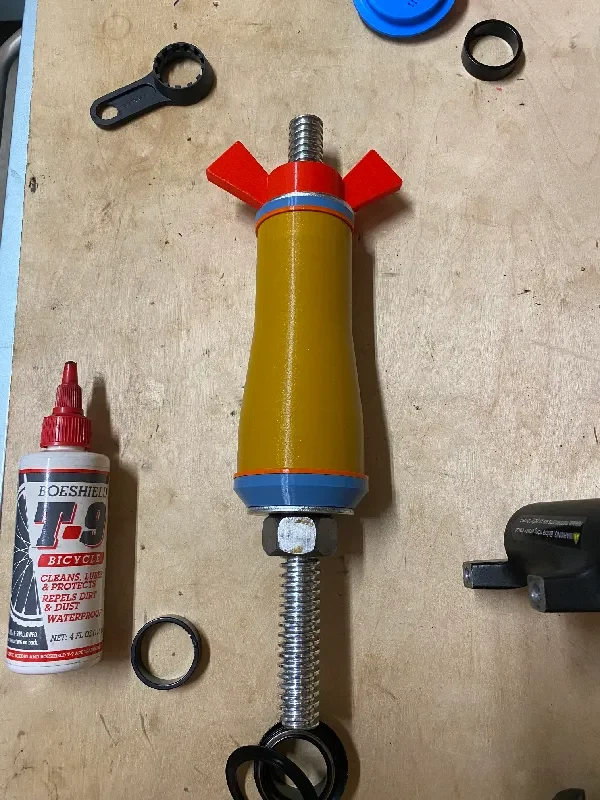

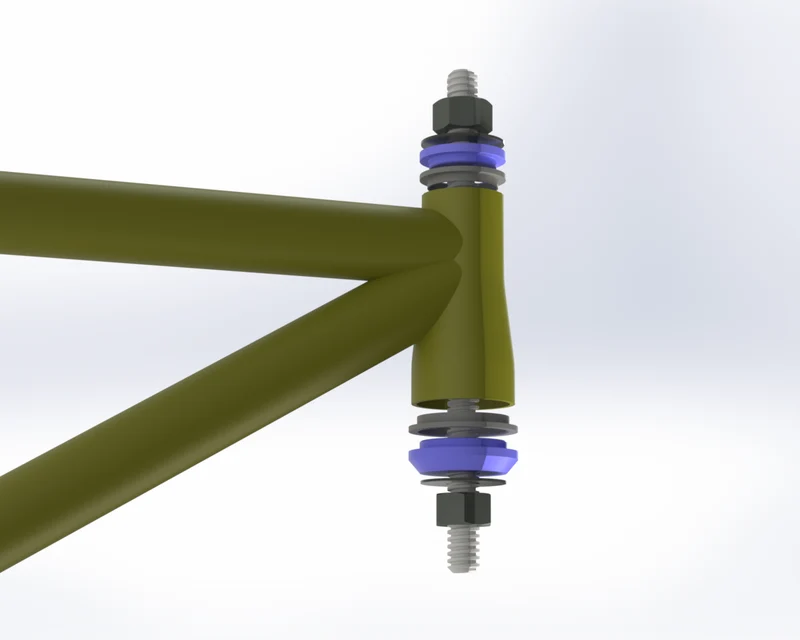

Представляем специальный инструмент для прессования велосипедной гарнитуры с использованием напечатанных выколоток и пары приобретенных деталей. В настоящее время подходит для гарнитур Zero Stack (ZS) диаметром 44 и 56 мм, но его можно легко адаптировать к любому другому размеру, внешней чашке (EC) или нижним кронштейнам. Отправьте мне запрос на другие размеры, если у вас есть размеры.

Винт Acme обеспечивает плавную работу и выглядит потрясающе. Вы всегда можете изменить внутренний диаметр оправок и использовать стержень с резьбой меньшего размера, но это будет не так здорово.

Никаких опор не требуется, и вы можете сократить количество стен и заполнителей, если хотите сэкономить время. При установке гарнитуры вы можете просто использовать разводные ключи, барашковую гайку, большой комбинированный ключ или использовать это в качестве предлога для покупки огромного нового блестящего комбинированного ключа с храповым механизмом на 1 ¼ дюйма или сквозной головки. Если вы все спланируете правильно, ��ы можете обойтись стандартной или глубокой головкой на одном конце.

Ваши друзья-мотомеханики, которые потратили уйму денег на модный профессиональный пресс, будут завидовать вашему инструменту… он работает так же хорошо и стоит совсем немного!

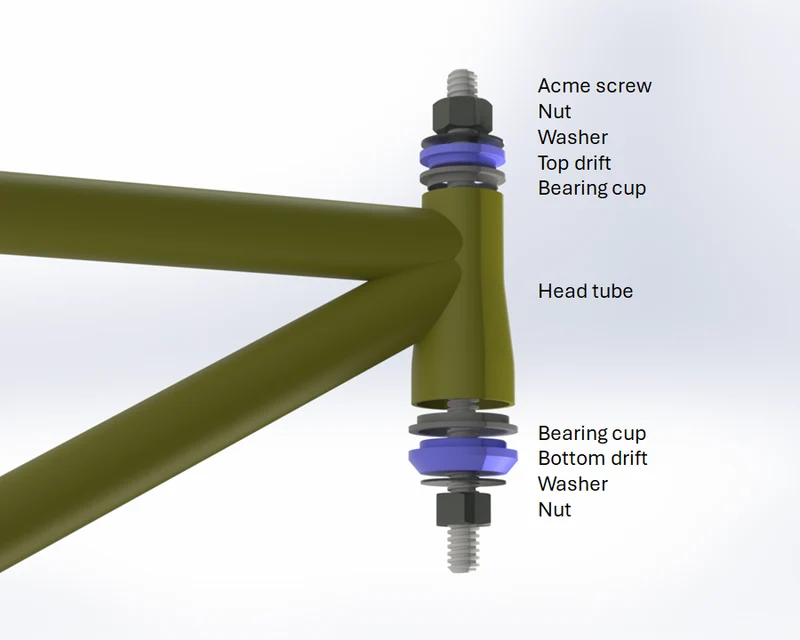

Части

Дрифты гарнитура — PLA, слои 0,15 мм, заполнение 80%, 12 стенок. В файл проекта (.3mf) я добавил дополнительные модификаторы, чтобы сократить стены и заполнить там, где это не необходимо.

Каркасные накладки (опционально) — PLA, слои 0,15 мм, заполнение 80 %, 6 стенок. Хотите, чтобы пресс-инструмент был точно отцентрирован при установке первой чашки подшипника? Затем добавьте соответствующий сдвиг кадра на противоположном конце.

Оцинкованный ходовой винт из углеродистой стали, правый, размер резьбы 3/4-6, длина 12 дюймов — McMaster: https://www.mcmaster.com/98941A750/

Шестигранная гайка из углеродистой стали, правая, размер резьбы 3/4"-6 — McMaster: https://www.mcmaster.com/94815A109/

Большая старая стиральная машина, которую можно купить в любом хозяйственном магазине. Внешний диаметр 2 дюйма и внутренний диаметр чуть более ¾ дюйма.

Я включил большую барашковую гайку с принтом. Это не обязательно, но выглядит и работает отлично. Нажмите его на одну из гаек amce, чтобы сразу добавить класс. Он адаптирован из: https://www.printables.com/model/593836-parametric-hex-nut-to-wing-nut.
