Велосипедный ящик для инструментов

Это ремикс моей предыдущей конструкции, в которой не было шарнира. Думал, что шарнир будет слабоват, но не проверял. Предыдущая конструкция требовала жестких допусков, и система крышки могла выйти из строя на очень каменистой местности.

Это улучшенная версия тулбокса, предыдущая не доставила мне никаких проблем, но все можно улучшить. Ситуация улучшилась:

Тоньше боковины (1,4 мм, если быть точным)
Более точные допуски. Если ваш принтер печатает идеально, шлифовка не потребуется.
Он короче на 5 мм.
Отверстия для застежек-молний имеют прямоугольную форму, а не круглую.
Отверстие под болт тоньше (болт флягодержателя 12 мм коротковат)

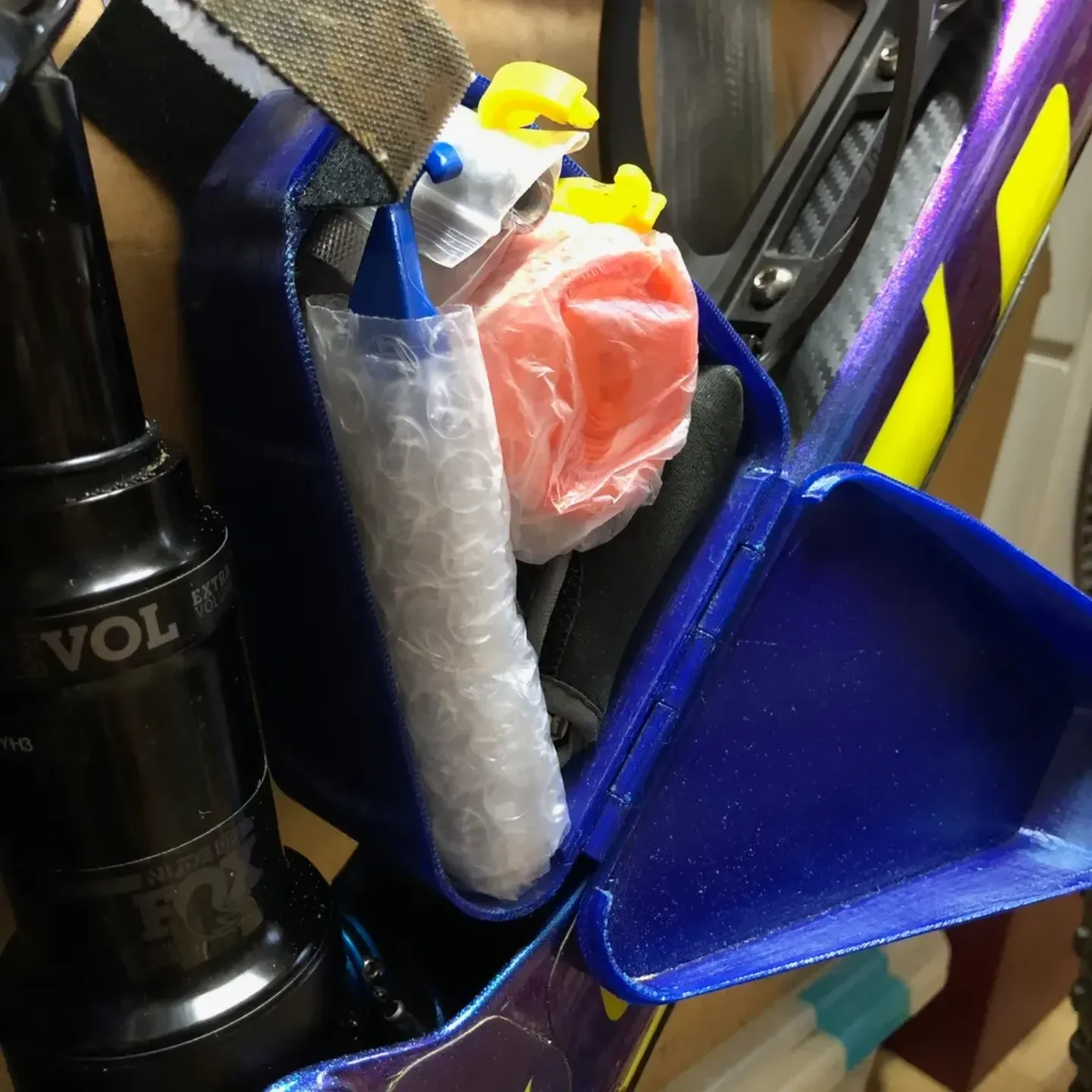

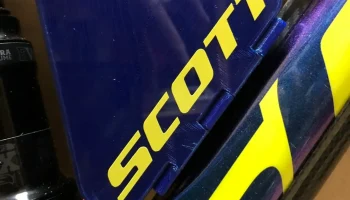

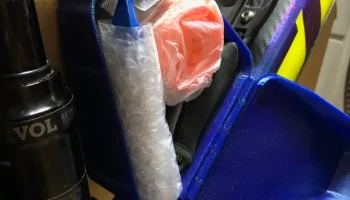

Прочный, но простой шарнирный механизм.

Поскольку мы находимся на карантине из-за вспышки COVID-19, я решил попробовать шарнир, и он поразил меня, насколько он прочный, даже с PLA, никаких металлических деталей не требуется, ось шарнира представляет собой кусок нити толщиной 1,75 [мм], она не сломается, поверьте мне (ЧИТАЙТЕ СООБЩЕНИЯ ВНИЗУ!)

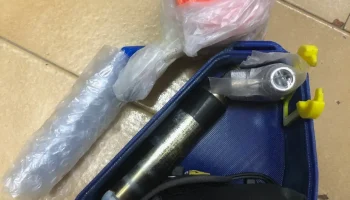

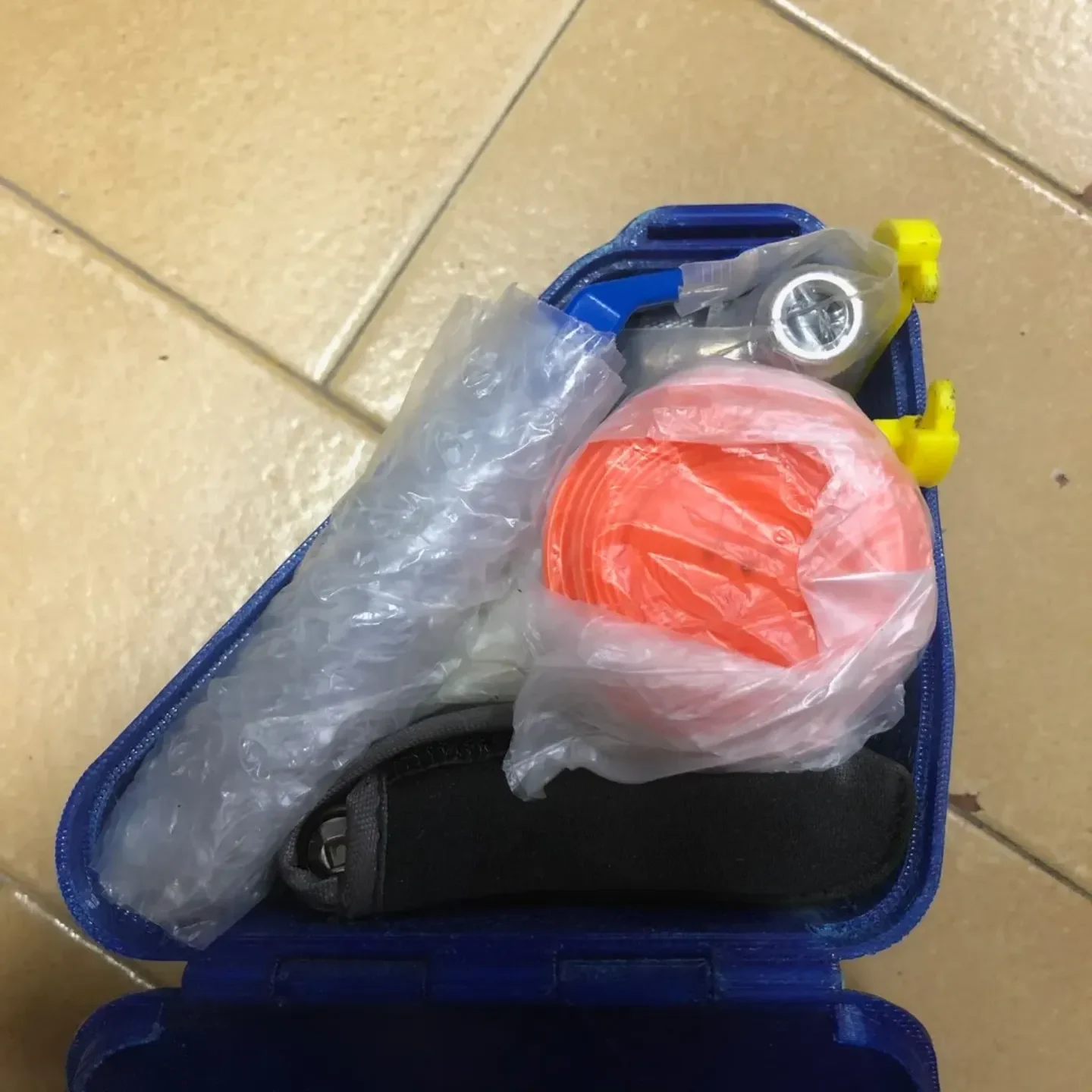

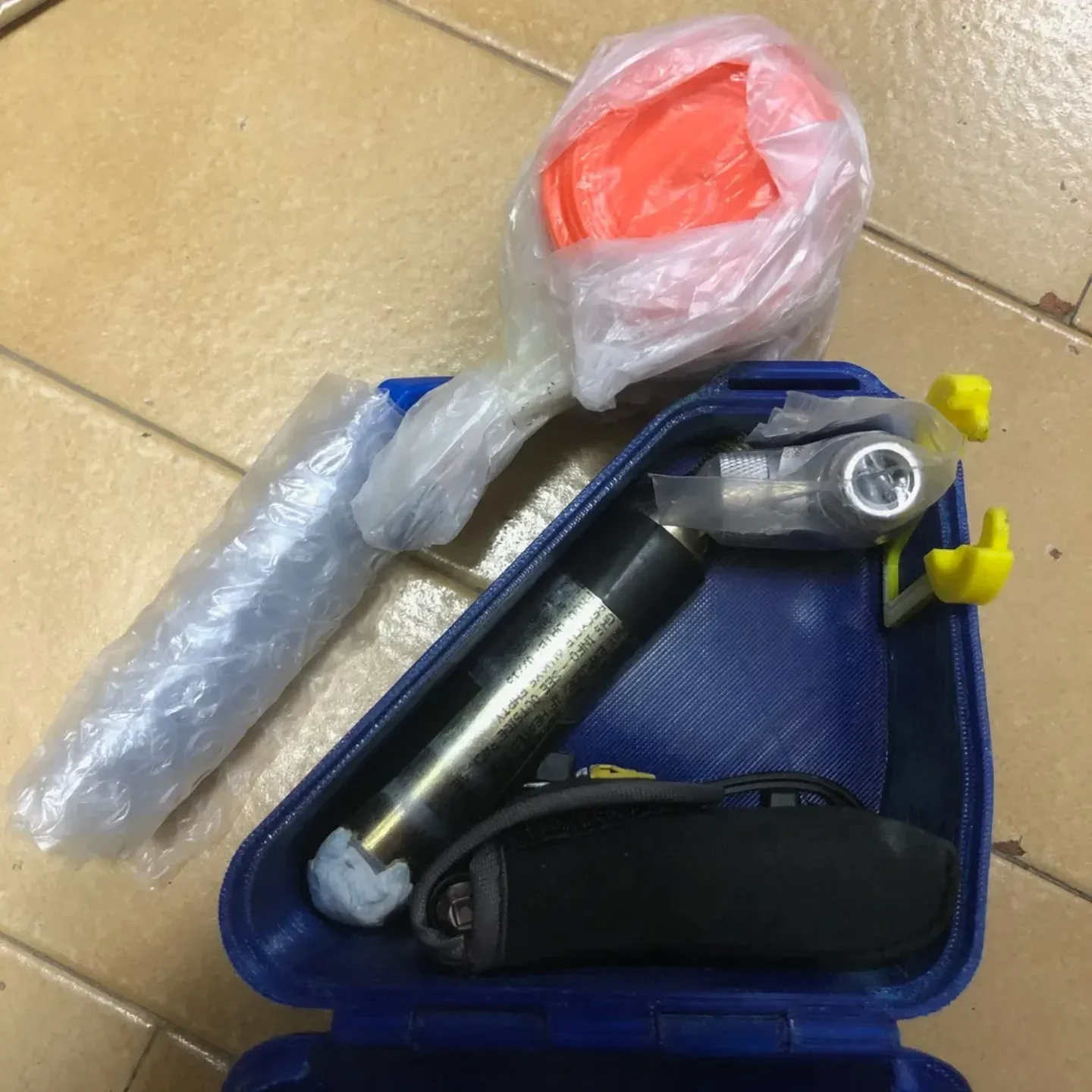

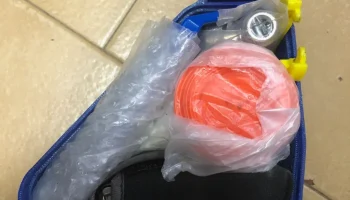

Что я помещу в ящик для инструментов?
1 трубка Tubolito MTB 29 дюймов
1x картридж CO2 20/25 г
1 головка картриджа с CO2
1x Topeak Mini 20 Pro
Множество стяжек очень хорошо организованы и упакованы.
1x рычаг для шин ParkTool TL-1.2

(и еще есть место для ключа)

ВАЖНО. ПРОЧИТАЙТЕ ПЕРЕД ПЕЧАТЬЮ!: В шарнире используется кусок нити диаметром 1,75 [мм]. Я измерил штангенциркулем, у меня ровно 1,8 [мм]. Я могу гарантировать только соответствие нити такого диаметра. Оставьте комментарий, если вам нужен другой диаметр.

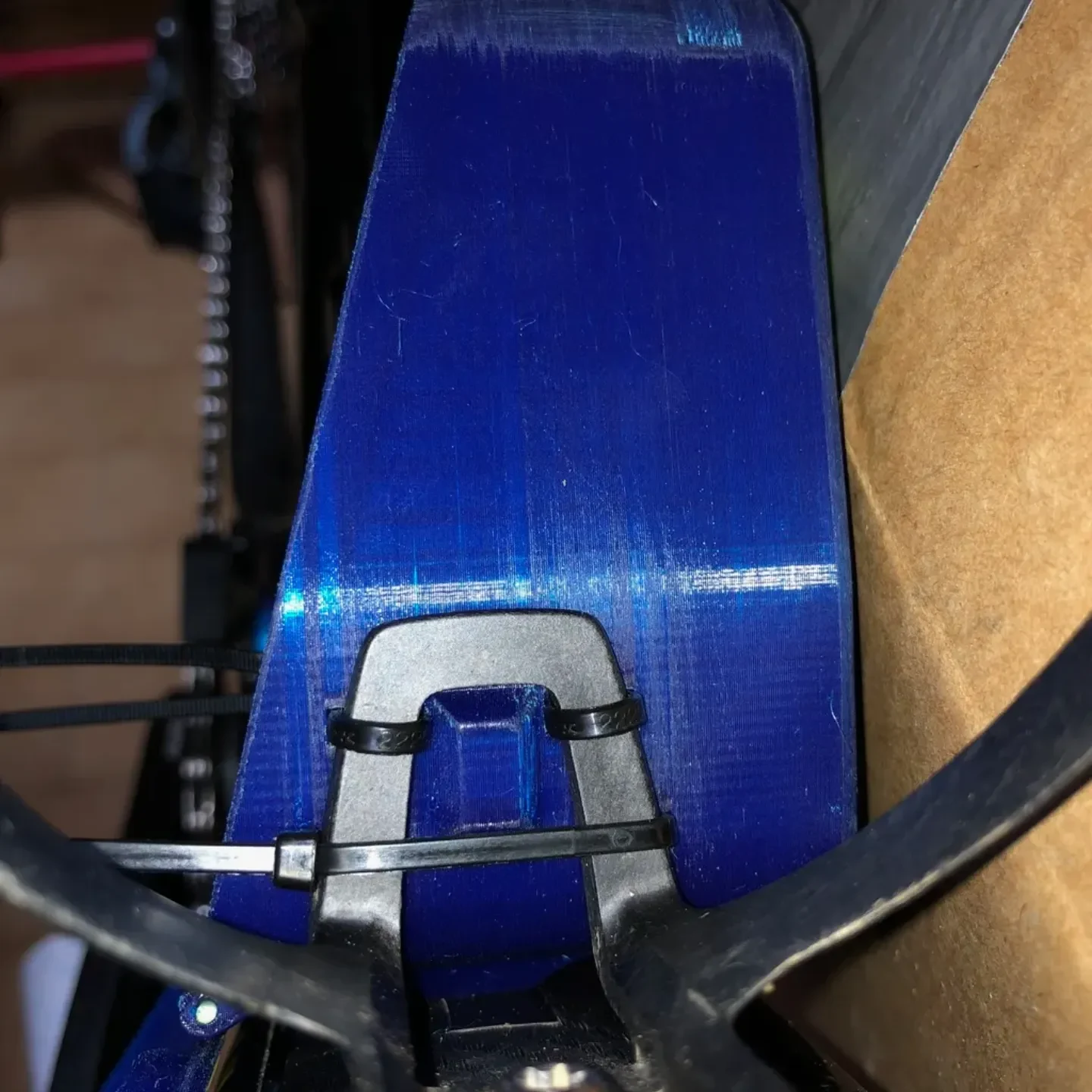

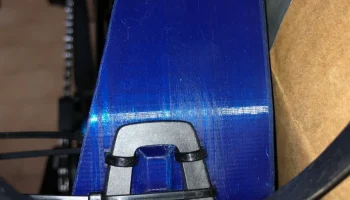

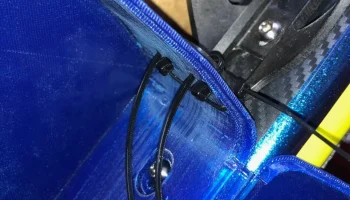

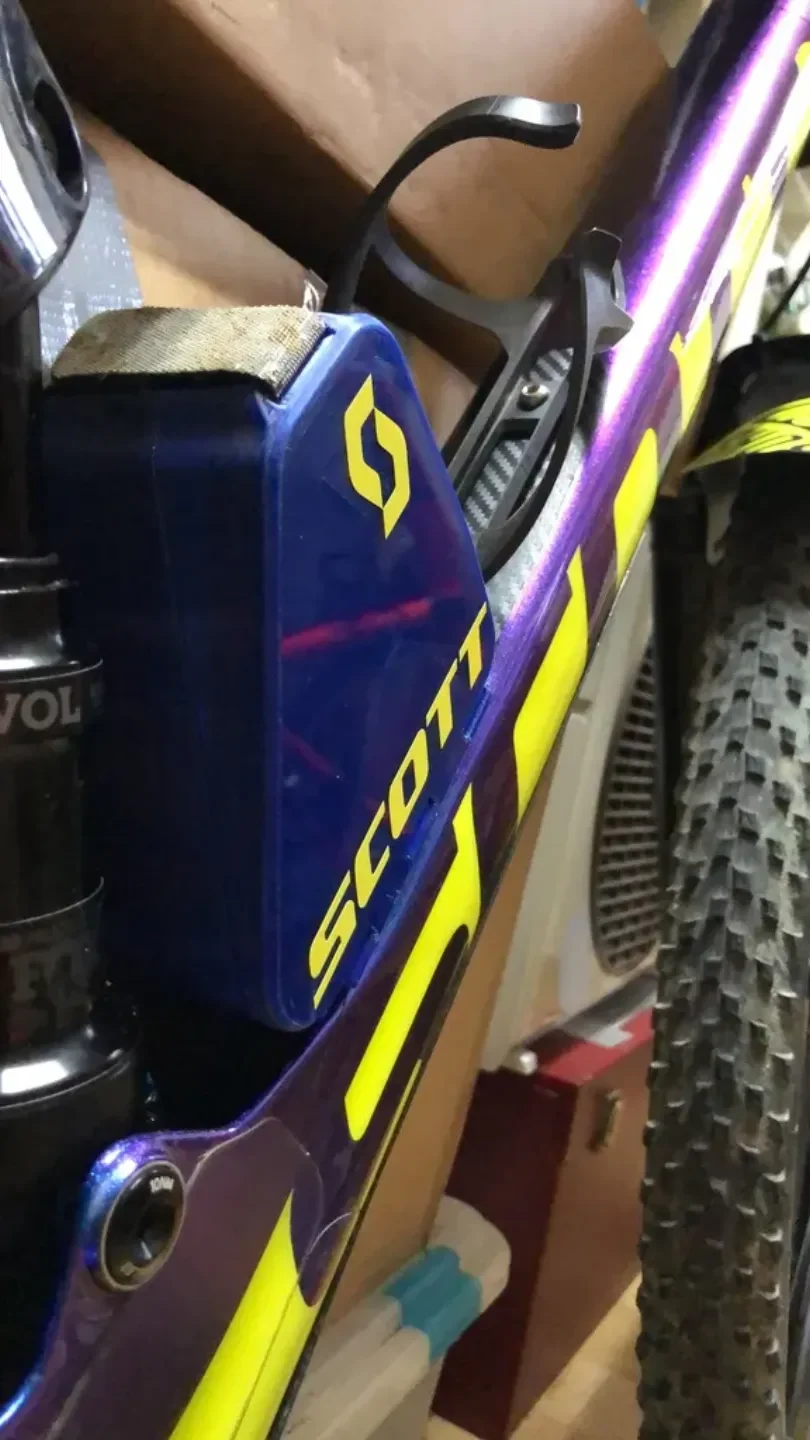

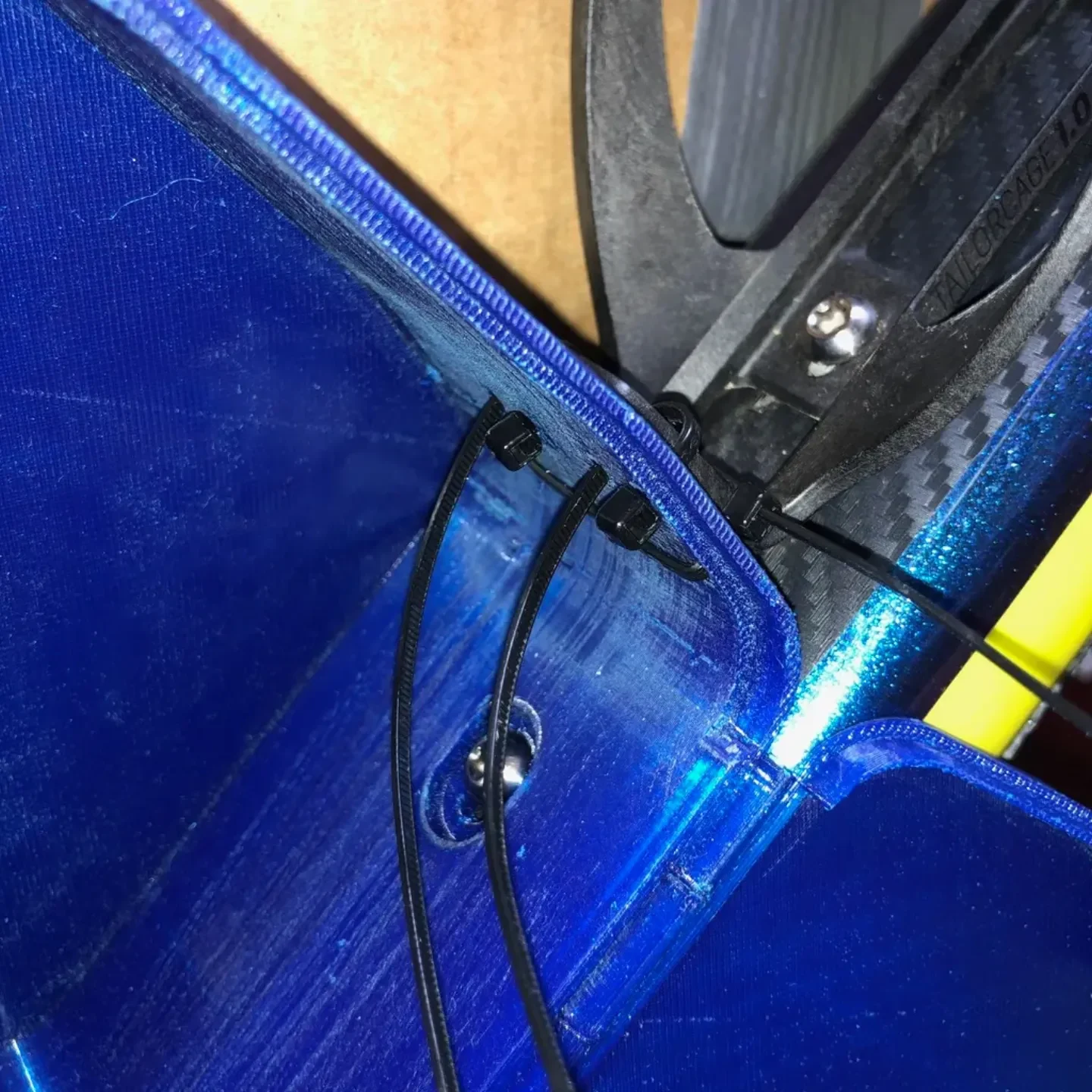

ВАЖНО: Опубликованная версия идеально подходит к флягодержателю «SYNCROS TAILOR CAGE 1.0 RIGHT», который у меня есть, не может гарантировать совместимость с другими флягодержателями, но я могу выпустить универсальную версию, если кто-то спросит. Отверстия для стяжек имеют следующие размеры: 3x1,6 [мм]

ПРИМЕЧАНИЕ 1: Обычно я обычно выпускаю дизайн в f3d, но не в этот раз, эта штука отняла у меня так много времени на дизайн.

ПРИМЕЧАНИЕ 2. Защищен от брызг, внутрь попадает вода, SWAT от Specialized не является водонепроницаемым, как и мой самодельный ящик для инструментов для велосипеда.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-10S

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

0,2 мм

Заполнение:

25%

Нить: SMARTFIL PETG Cobalt

Примечания:

Рекомендую использовать следующие настрой��и:

* Слои 0,2 мм (также первый слой) * 3 внешних слоя (с 4 слоями вес увеличивается на 20 грамм, и в этом нет необходимости) * 4 нижних и верхних слоя * Треугольное или кубическое наполнение (более высокая прочность) * 25% наполнителя — хорошее число, подойдет и с меньшим количеством. * Поля включены (необходим PETG) * Поддержка рекомендуется, но не обязательна.

Материал: используйте PETG или что-то получше (PLA слишком хрупкий и адгезия слоев не очень хорошая, для этой цели рекомен��уется более гибкий материал, так как он будет подвергаться сильным вибрациям и ударам)

Пост-печать

Он был разработан для идеальной печати без необходимости шлифования, имейте в виду, что при шлифовании легко удаляется 0,2-0,5 [мм] материала.

Я немного отшлифовал для лучшего вида (у меня машинка не идеальна) и из-за шарнира заметен зазор внизу между крышкой и основной частью, менее 1 мм, ничего особенного, но думаю, что об этом стоит предупредить.

Категория: Спорт и активный отдых
