Толстый комплект расширения для электронного велосипеда! ..

Об этой коллекции

Это функциональный комплект из трех частей для толстых электронных велосипедов с задней стойкой. Цель была проста: расширить заднюю защиту, закрепить задний фонарь с батарейным питанием и хранить небольшую электронику под рулем — и все это в прочном винтажном стиле, который выглядит так, будто ему место на велосипеде.

На передней стороне бампера имеется плоская наклейка с наклейками — ведь каждое приключение заслуживает сувенира. Оставайтесь на месте, куда бы вы ни ехали, и позвольте велосипеду рассказать историю.

Все детали конструкции напечатаны из PETG, обеспечивающего жесткость, устойчивость к ультрафиолетовому излучению и атмосферным воздействиям. В расширении крыла используется ТПУ, обеспечивающий гибкость: он поглощает вибрацию и не трескается на пересеченной местности.

Детали в этой коллекции

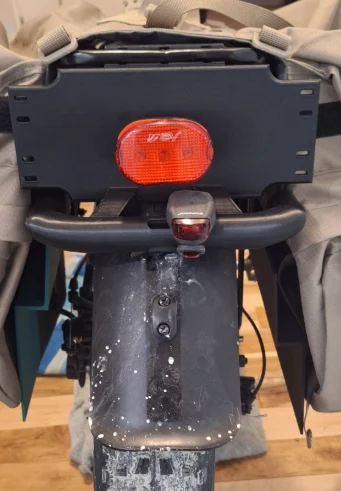

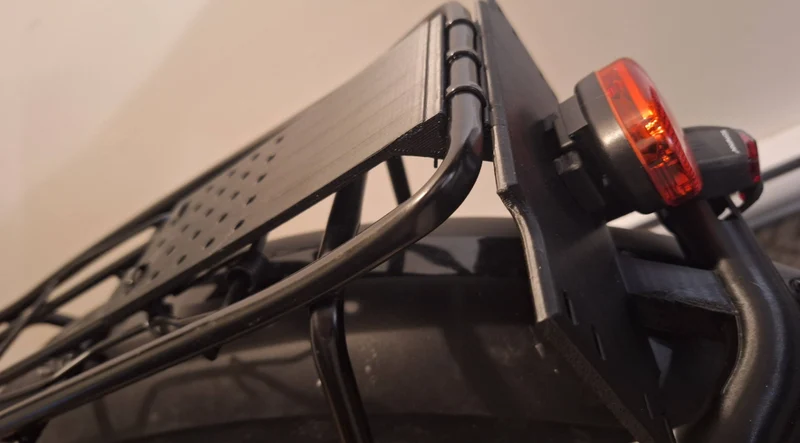

Задний бампер багажника

Крепится непосредственно на заднюю стойку. Вдохновлен стальными бамперами старинных внедорожников. Имеет утопленный слот для крепления любого стандартного заднего фонаря с батарейным питанием и широкую плоскую поверхность на передней панели, предназначенную для дорожных наклеек.

Прорези на каждом конце рассчитаны на устойчивые к ультрафиолетовому излучению кабельные стяжки — стяжки-молнии выдерживают гораздо лучше, чем стандартные, под прямыми солнечными лучами и перепадами температур, поэтому обязательно выбирайте правильный тип. Закругленный профиль бампера имеет размер, подходящий для стандартных аксессуаров с резиновыми лентами (таких, которые обвивают перекладину), что дает вам дополнительную точку крепления для фонарей или крючков для тарзанки.

Настройки печати: PETG, 5 периметров, кубическое заполнение 40%. Дополнительный периметр — это то, что действительно обеспечивает здесь прочность — кубическое наполнение добавляет превосходную жесткость во всех направлениях.

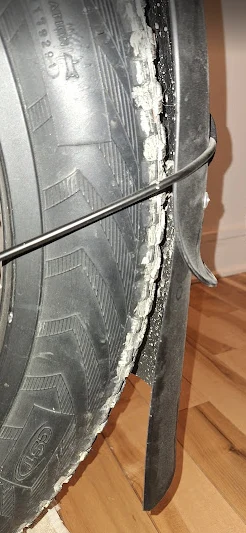

Юбка-удлинитель крыла (ТПУ)

Прикрепляется к концу штатного пластикового крыла и простирается вниз в виде расширяющейся юбки — внизу шире, чем вверху, для максимального отражения грязи и воды. С-образный профиль повторяет изгиб оригинального крыла. Секция зажима прочно удерживает существующий край крыла без кл��я или винтов. Печать из ТПУ 95А, толщина стенки 2 мм, 3 периметра, заполнение 15%.

Аккумуляторный отсек под рулем

Компактный ящик под штоком, предназначенный для хранения небольших аккумуляторных блоков. Крышка защелкивается с помощью кабельных стяжек.

Это может сработать, а может и не сработать для вас. Так что распечатывайте и устанавливайте на с��ое усмотрение.

Разработан и протестирован на толстом электронном велосипеде со стандартной задней стойкой. Все детали были смоделированы с нуля в FreeCAD 1.0.2 с использованием инструментов Part Design и Assembly. Если вы сделаете ремикс или адаптируете эти части, не стесняйтесь делиться ими и отмечать свои приключенческие фотографии! Распечатано на Flashforge Adventurer 5M.

Личное замечание: это мой самый первый проект FreeCAD — будьте добры! Я учился всему с нуля и старался изо всех сил, но я уверен, что опытные глаза заметят, что нужно улучшить. Если вы найдете способ сделать его лучше, ремиксы приветствуются.
