Двойное крепление DIN BTT TMC5160T Plus

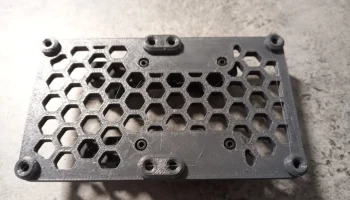

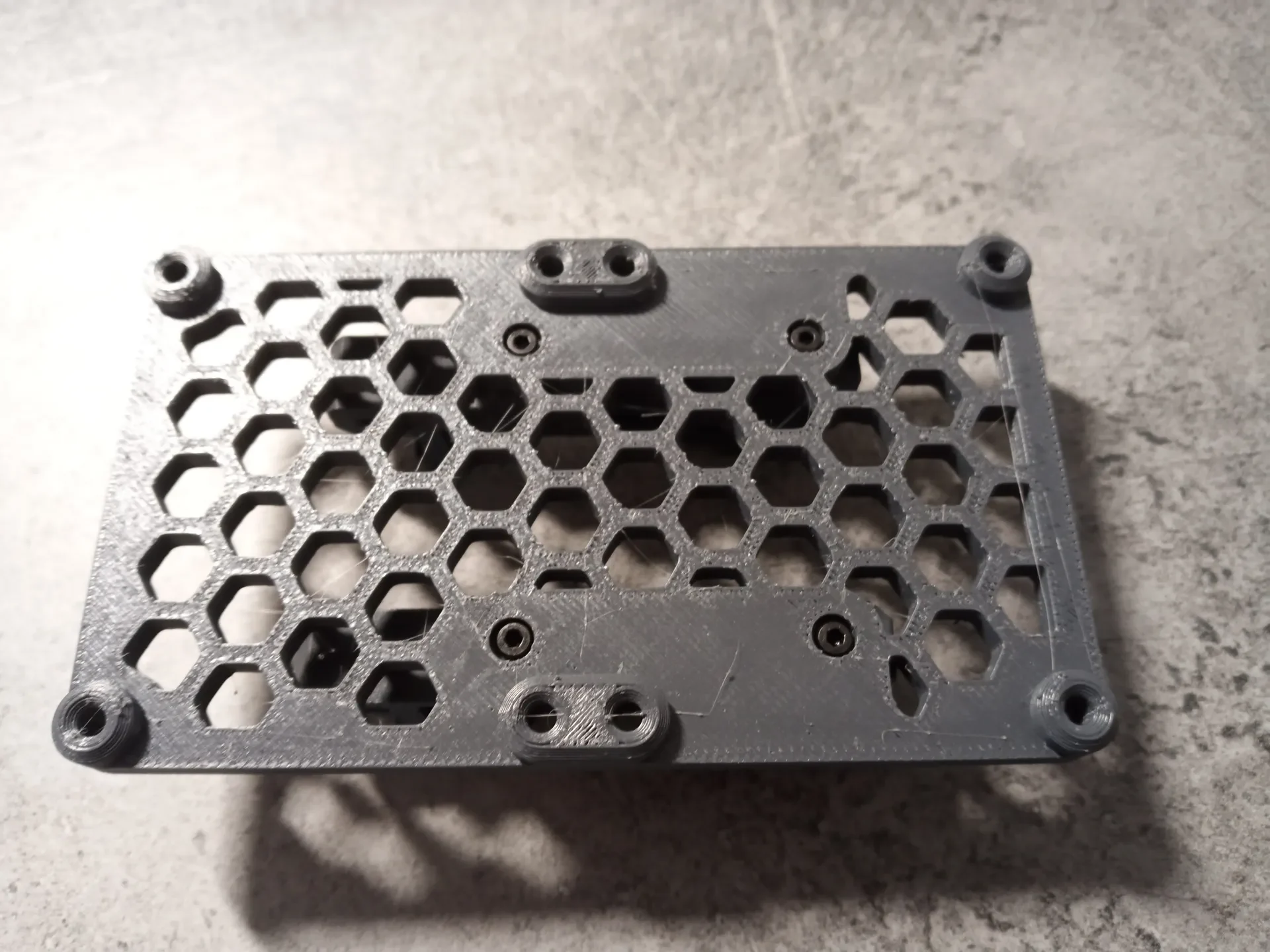

Крепление на узкую DIN-рейку для двух внешних шаговых драйверов BTT TNC5160T Plus с использованием зажимов для DIN-рейки Voron PCB.

спецификация
8x M3x8 (SHCS или BHCS)
4 самореза M2x8 (используются стандартные винты Voron)
2x БТТ TMC5160T Плюс
2 зажима для DIN-рейки печатной платы VoronDesign (https://github.com/VoronDesign/Voron-Trident/blob/main/STLs/ElectronicsBay/pcb_din_clip_x3.stl)
Настройки печати
ABS или ASA (тестируется только с ними, другие материалы могут иметь другую усадку и НЕ подходят)
ФДМ
Высота слоя: 0,2 мм
Ширина экструзии: 0,4 мм
Процент заполнения: 40%
Количество стен: 4
Сплошные верхний/нижний слои: 5
Сборка

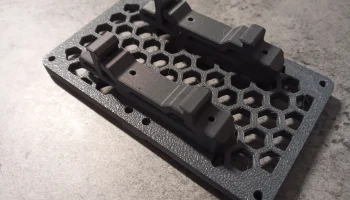

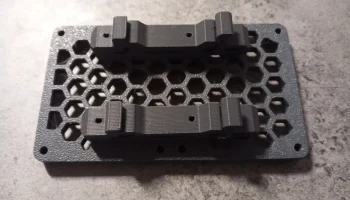

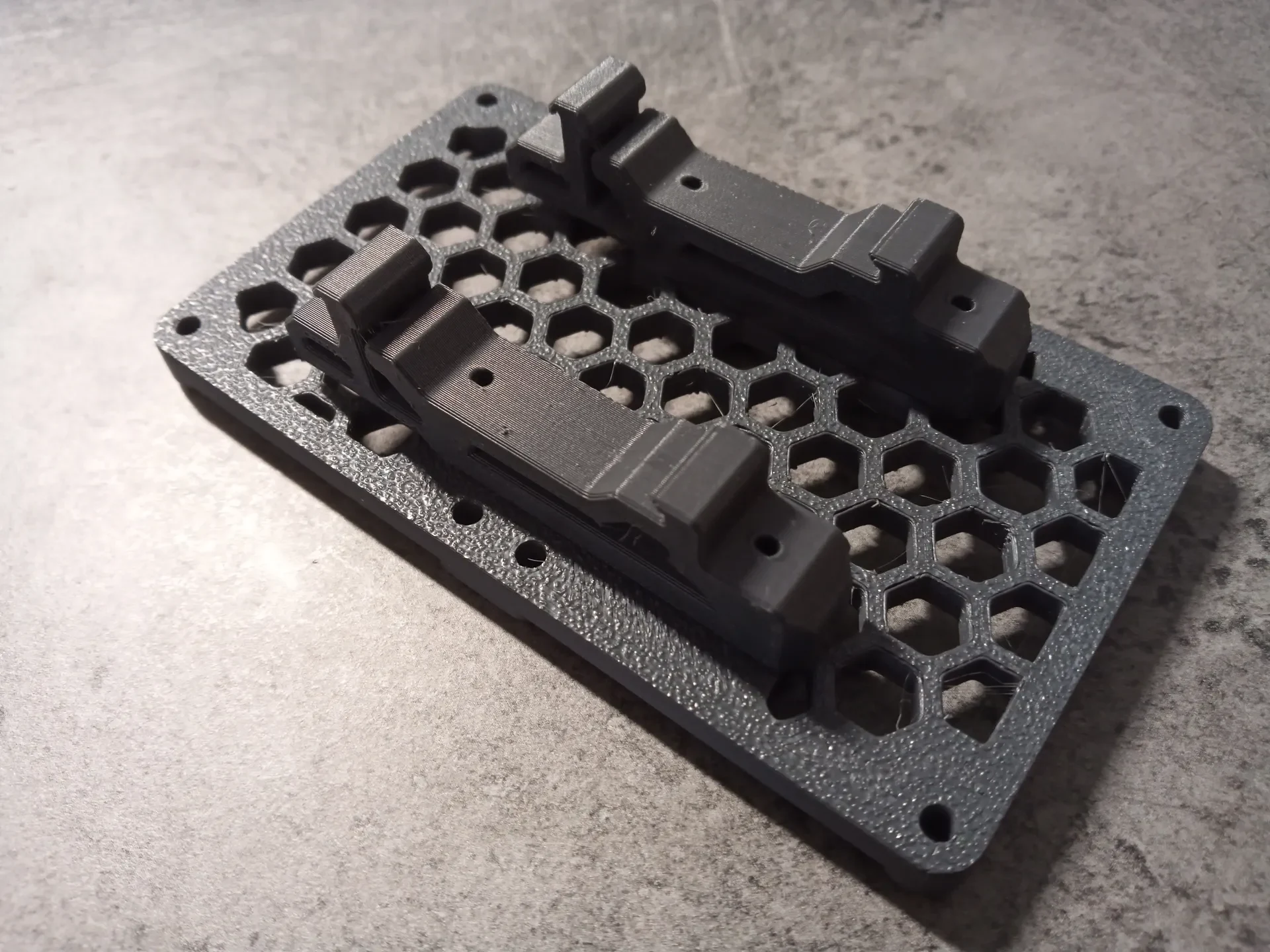

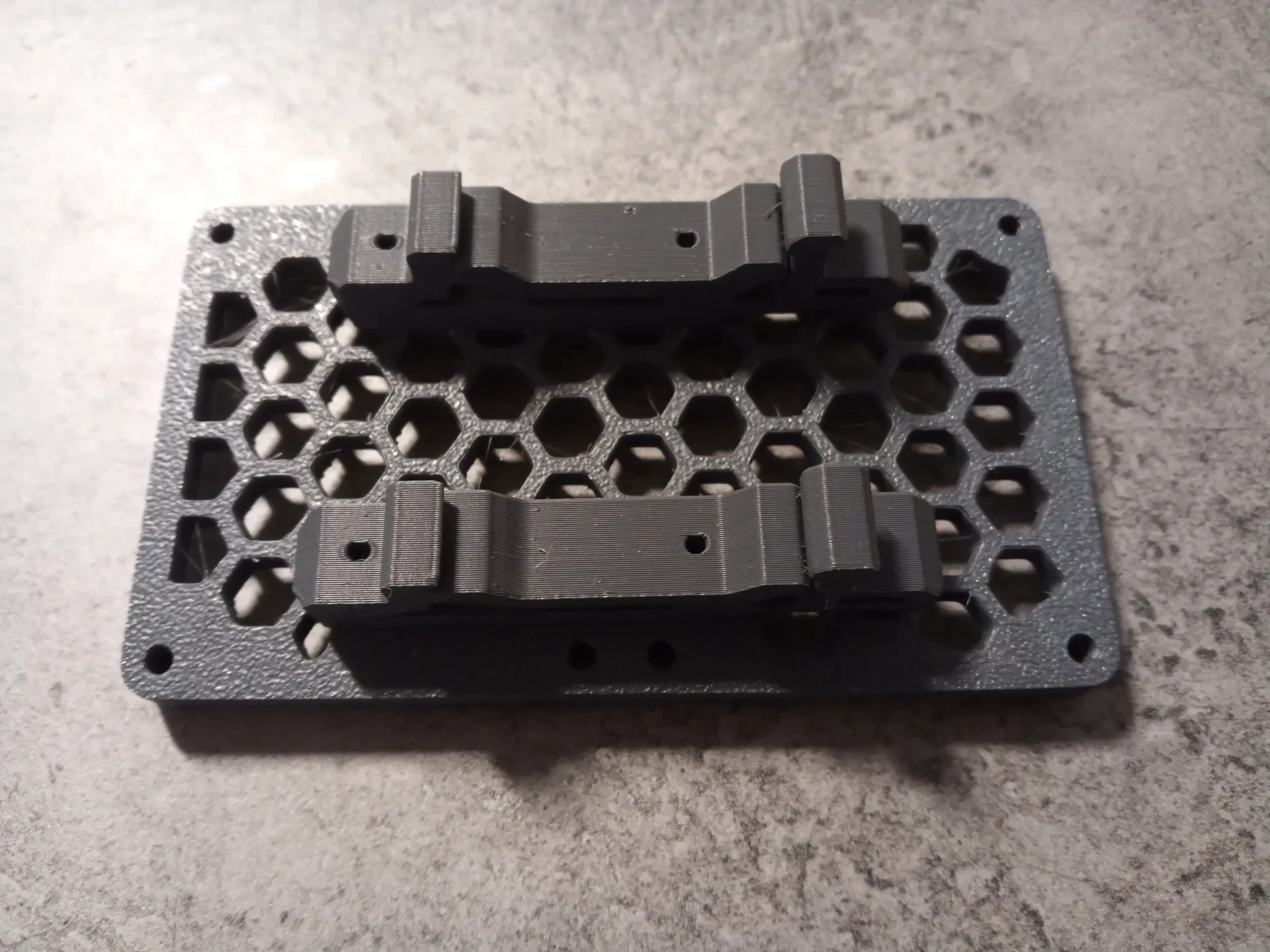

Закрепите зажимы DIN на печатной плате с помощью 4 саморезов M2x8. ВНИМАНИЕ: монтажные отверстия смещены от центра. Расположите зажимы так, чтобы DIN-рейка располагалась по центру.

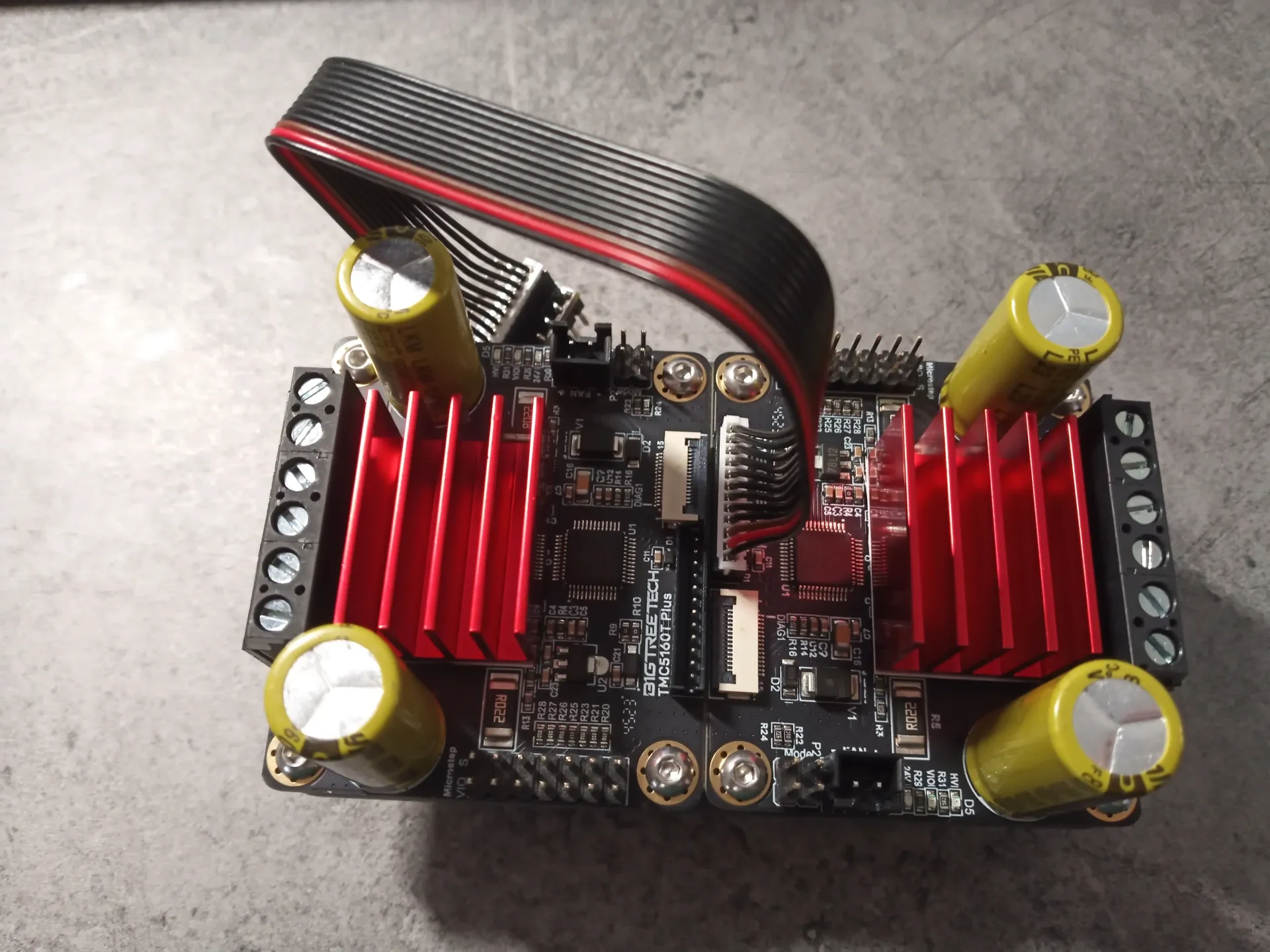

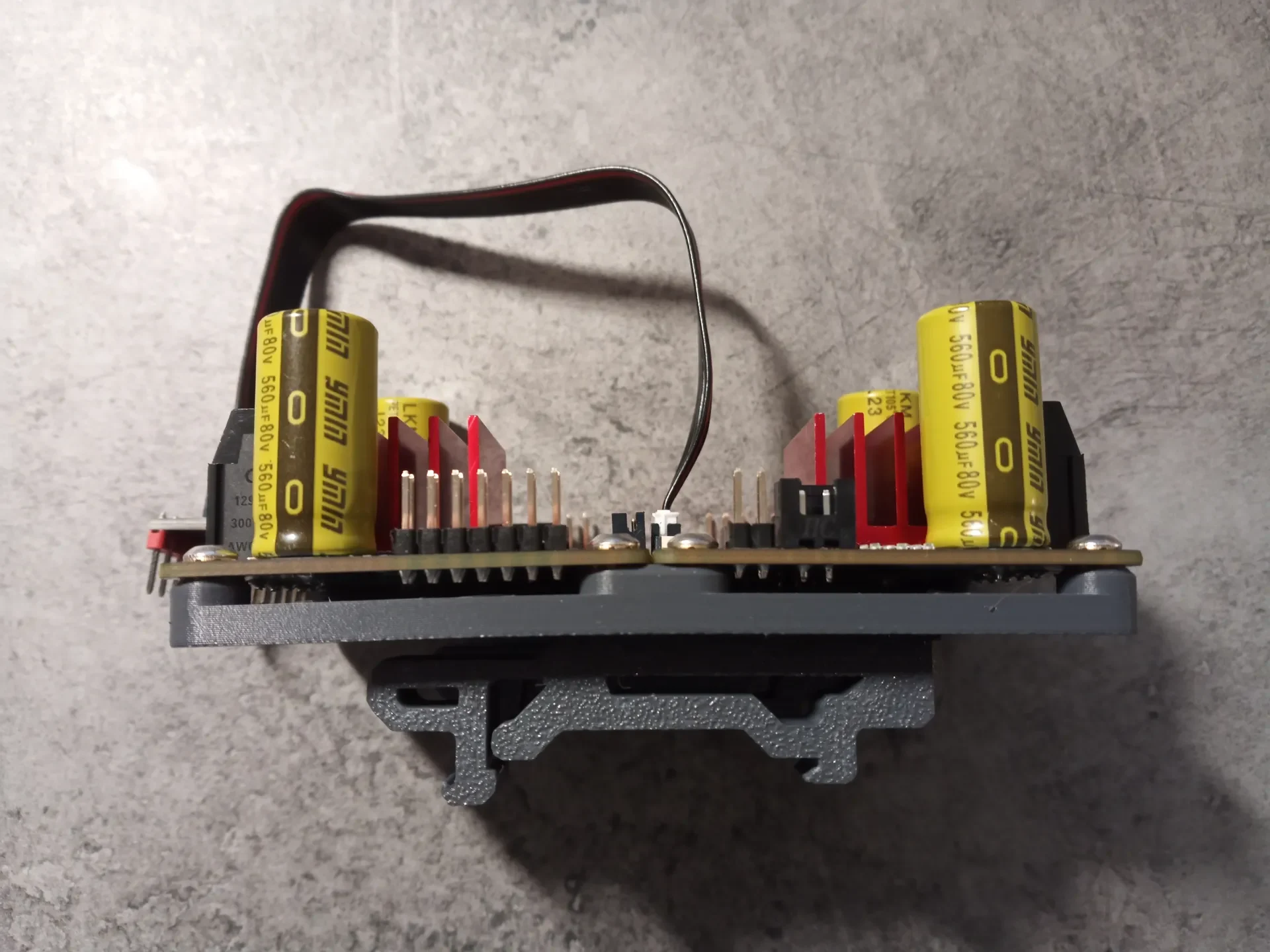

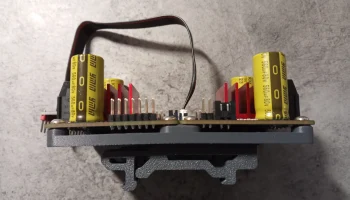

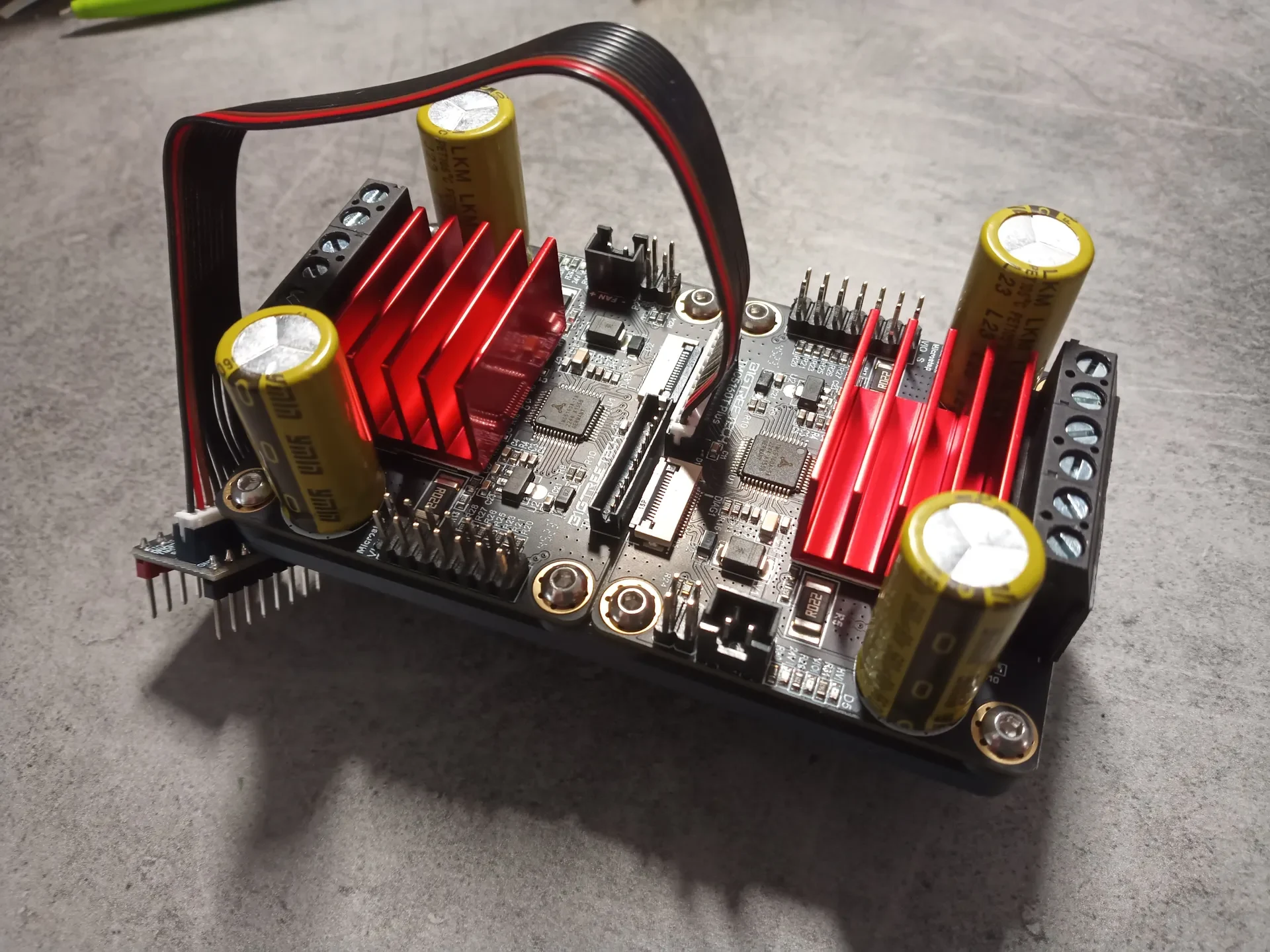

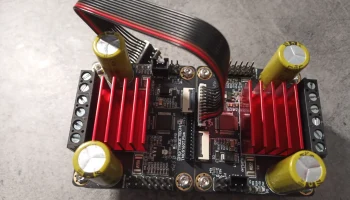

Установите драйверы TMC5160T Plus с помощью 8 винтов M3x8. Ориентация: Винтовые клеммы должны быть обращены наружу.
