ИВАР и DIN-рейка

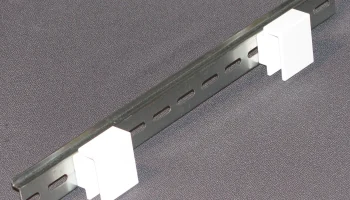

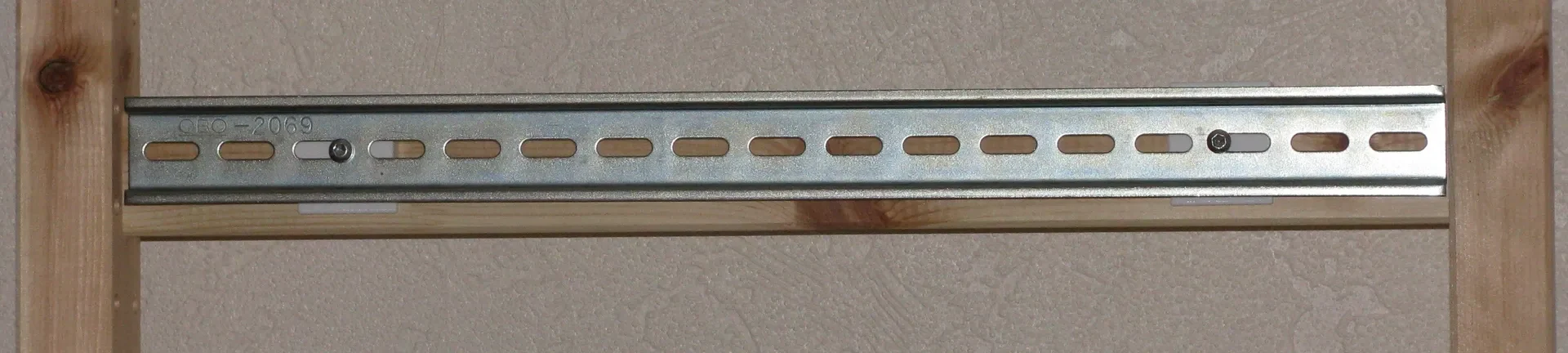

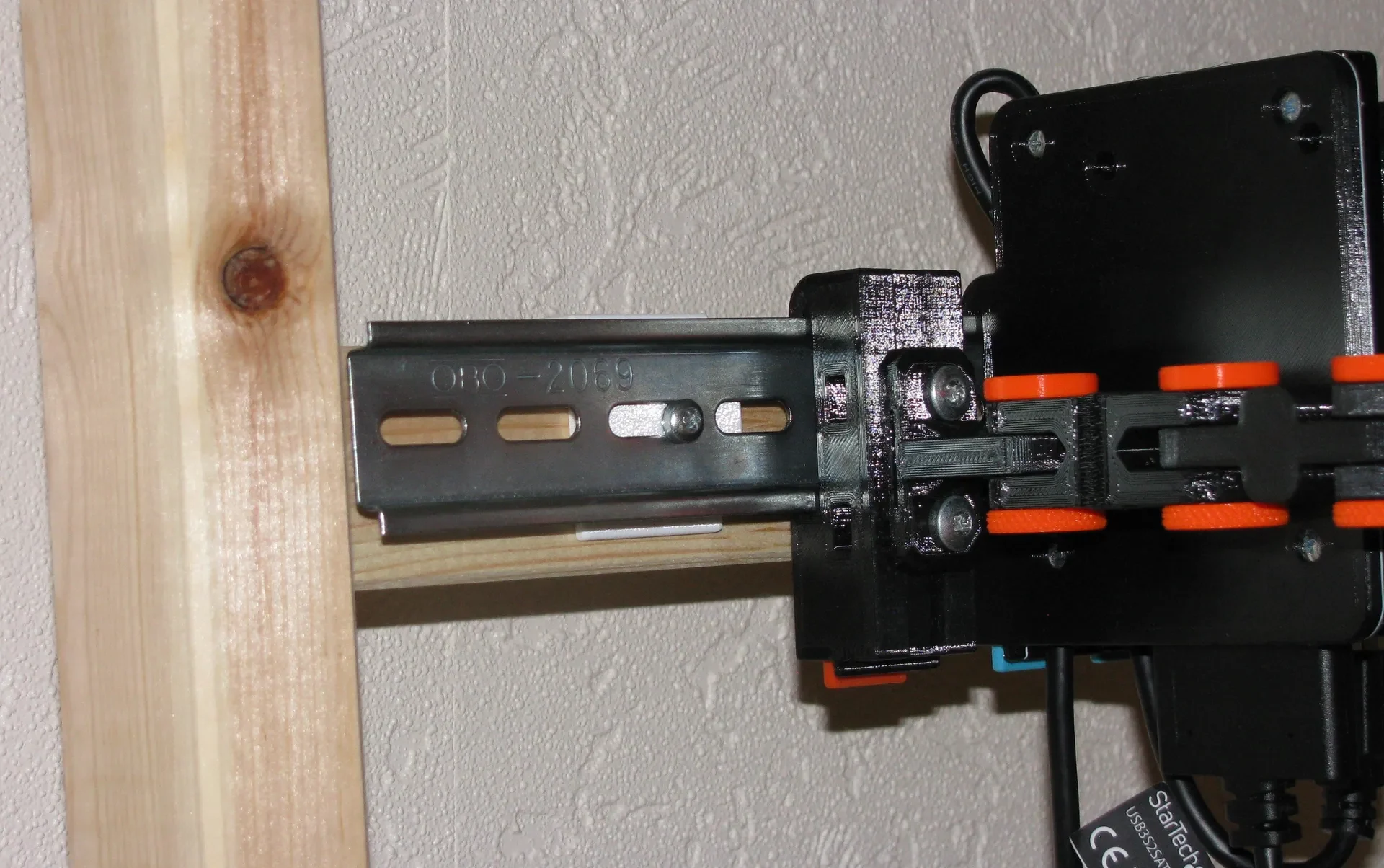

Мне понадобились 2 зажима между DIN-рейкой и моим ИВАР-Регал из Икеи.

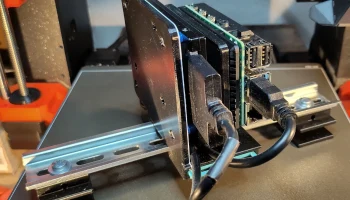

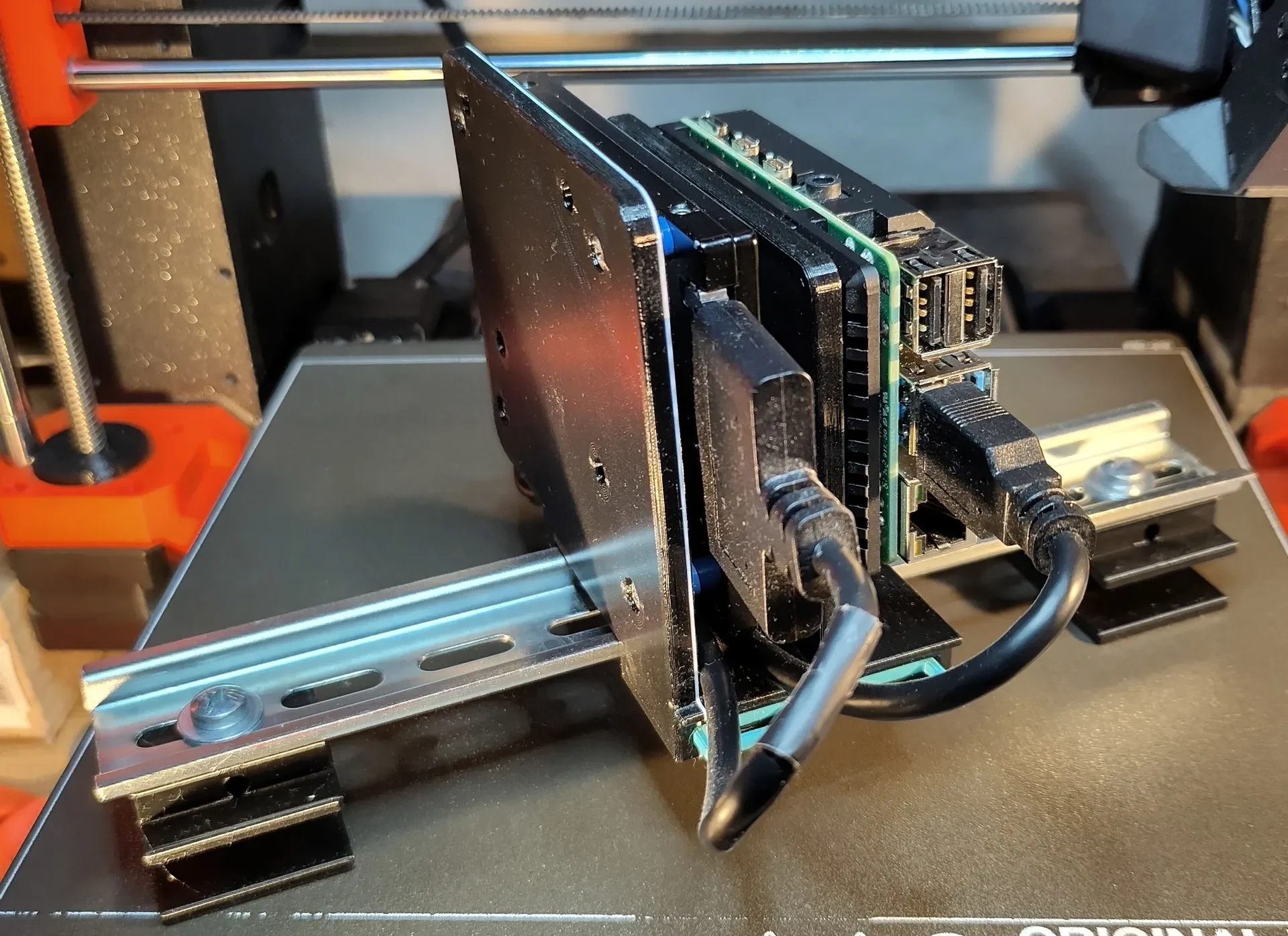

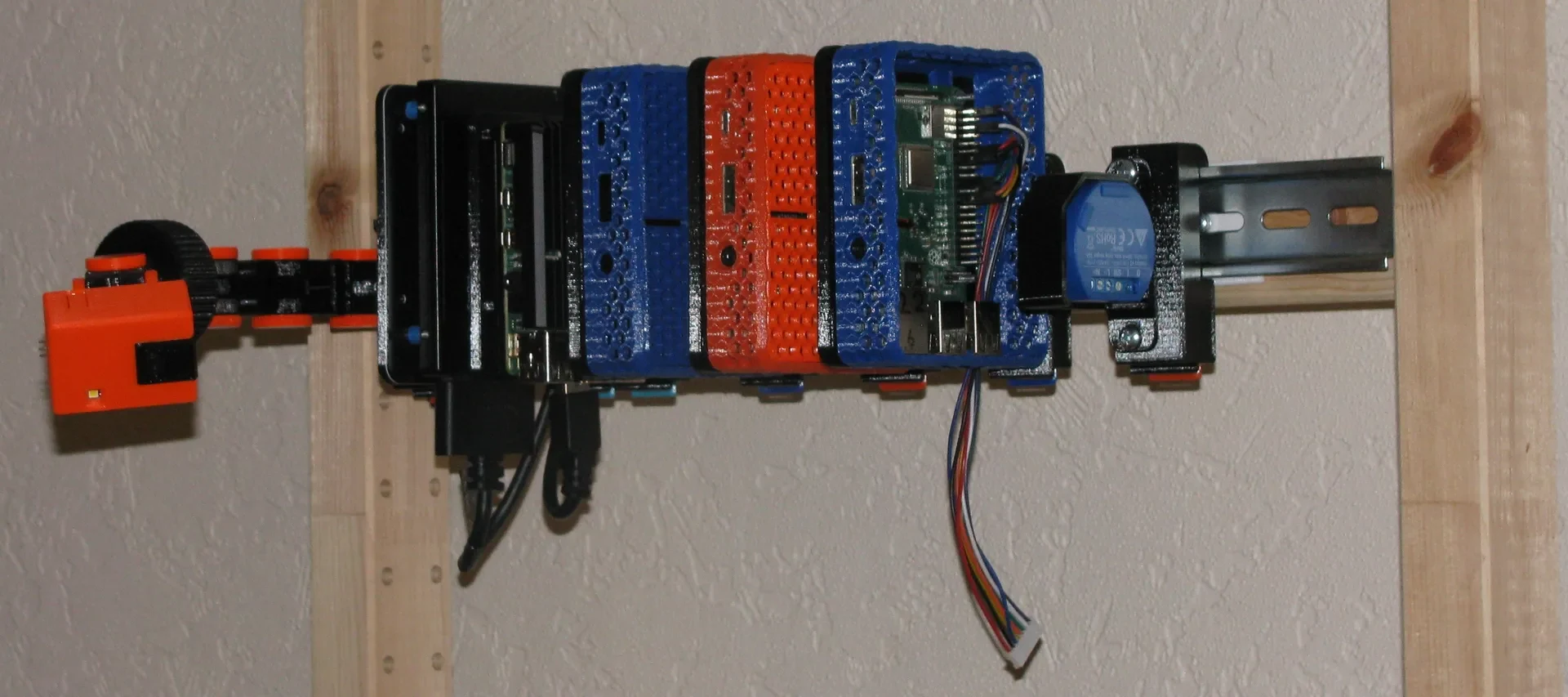

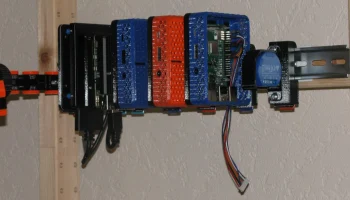

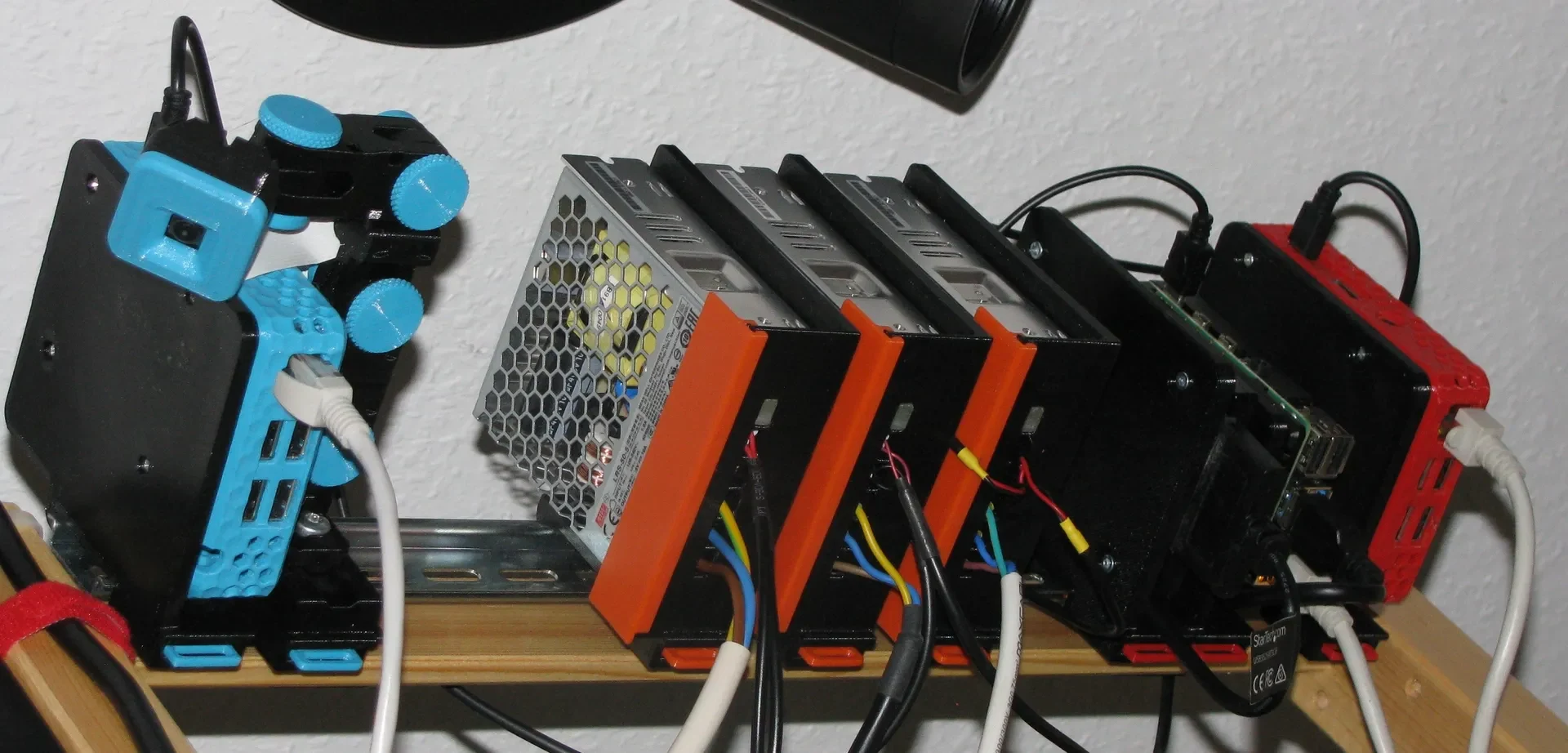

Большинство из них для моего безголового Raspberry Pis и блоков питания.

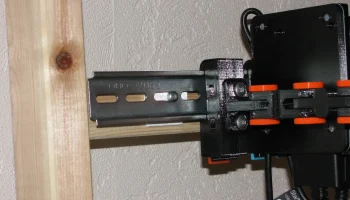

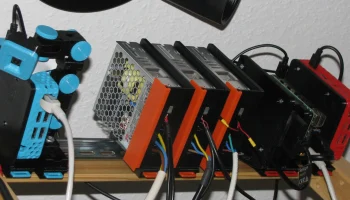

И еще немного, см. Примеры изображений.

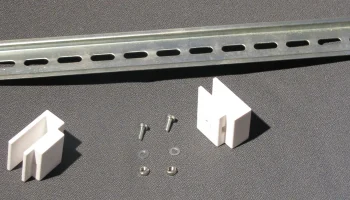

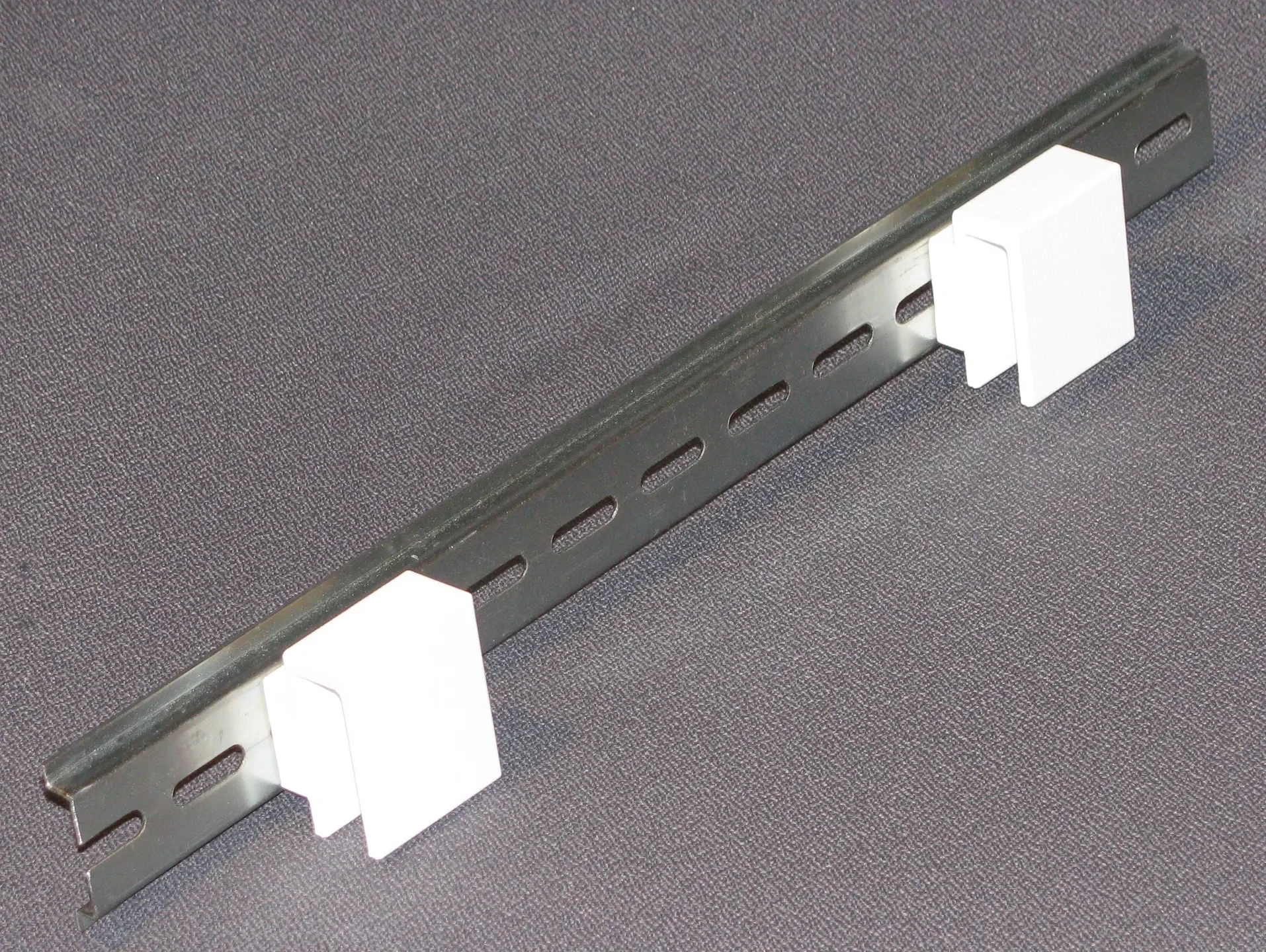

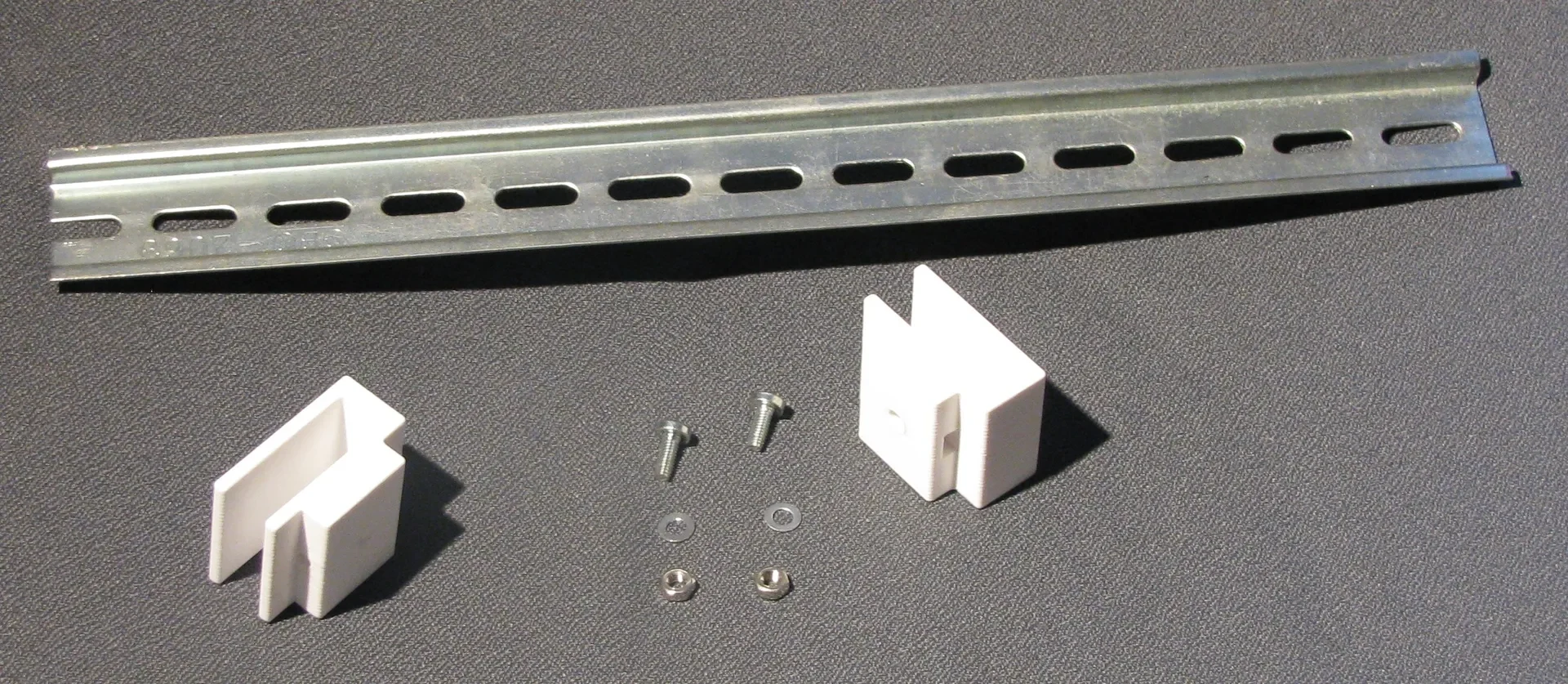

Вам понадобится 2 зажима:
2 винта M4 x 10 мм (не длиннее!)
2 Шайба М4 (Ищите: «Шайба большого диаметра», по-немецки: «Karosseriescheiben»)
2 гайки М4

Отверстие предназначено для снятия гайки.

Сопло: 0,4 мм
Нить: PETG (здесь белый цвет, обычно я использую черный)

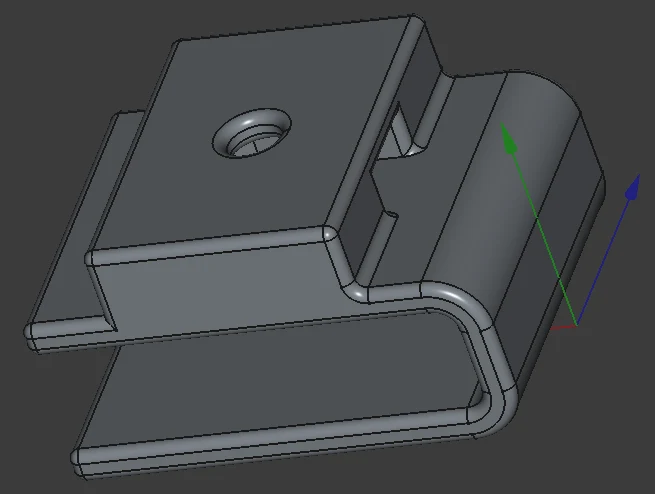

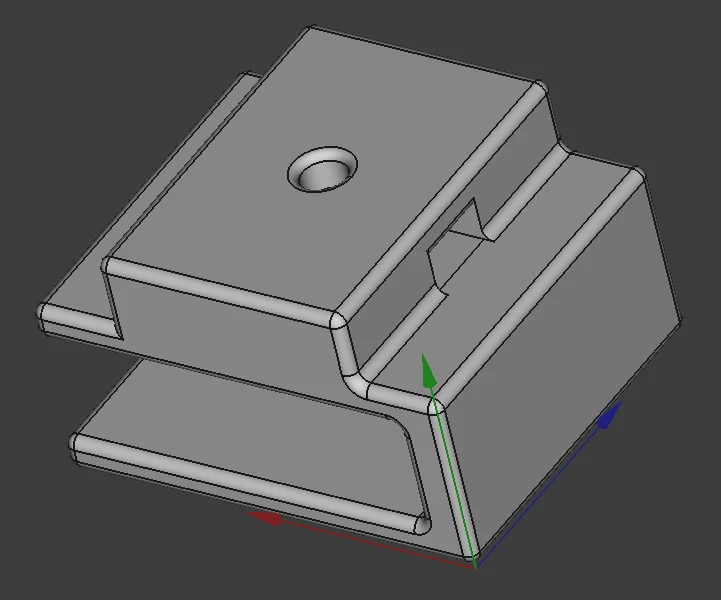

Сделано в FreeCAD 0.20.2, эскиз находится в файлах.

Обновление: 23.06.2023 Изменил размер Гайки-Отверстия с 7,2 мм на 7,0 мм.

Обновление: 05.11.2024
Новый эскиз, теперь с электронной таблицей. С винтами и гайками М5.
Теперь вы можете изменить винт в электронной таблице, посмотрите на снимок экрана.
Сделано с помощью FreeCAD 0.21.2, Prusaslicer 2.8.1 и Prusa MK4S.

Обновление: 29.09.2025
Новая версия 5.3, но с теми же функциями, что и старые версии.
Винт М5х10мм (Не длиннее!)
Гайка М5
Новый эскиз без таблицы.
Сделано с помощью FreeCAD 1.0.2, PrusaSlicer 2.93, OrcaSlicer 2.3.0.
Принтер: Пруса MK4S
Сопло: 0,4 мм
Слой: 0,2 мм
Нить: ПЭТГ
