Приборы для самолетов на жк экранах

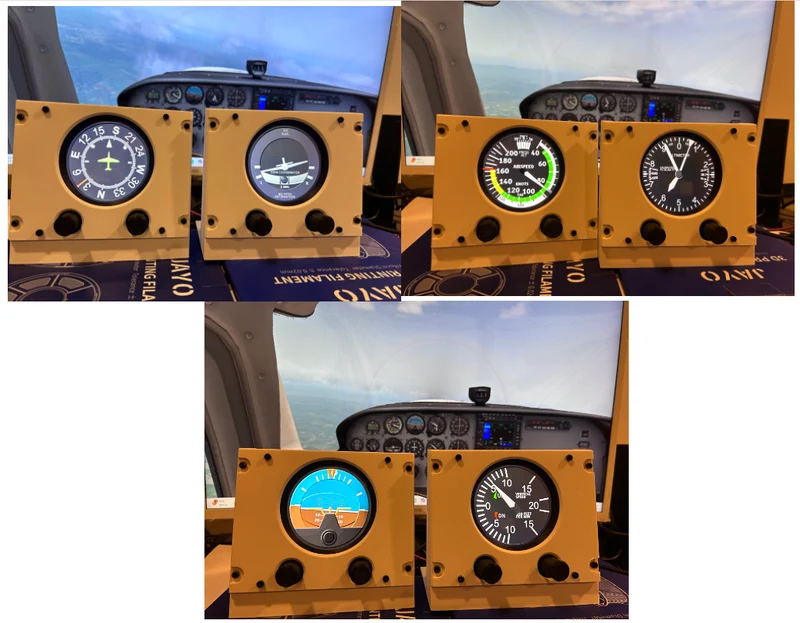

Я начал этот проект, чтобы создать свои собственные датчики из шести приборов для моделирования полета, но я использовал 4-дюймовый ЖК-экран вместо физических деталей, напечатанных на 3D-принтере, и шаговых двигателей, потому что мне не нравится шум, который они создают.

Дисплей представляет собой 4-дюймовый ЖК-дисплей со встроенным микроконтроллером ESP32 S3. Он работает как специальное (также известное как сообщество) устройство Mobiflight (https://www.mobiflight.com/en/index.html), интегрированное с авиасимуляторами, такими как X-Plane и MSFS.

Я также включил чехол и подставку для ЖК-дисплея.

Предварительные условия

Требуются знания/опыт работы с Mobiflight (https://www.mobiflight.com/en/index.html), поскольку оно работает как устройство сообщества Mobiflight.

У вас должна быть возможность настроить дополнительные платы Mobiflight и добавить энкодеры для управления такими вещами, как ручка истинной воздушной скорости (TAS) в индикаторе воздушной скорости, ручка курса в индикаторе курса и ручка барометра в высото��ере. Настройка кодировщика в Mobiflight выходит за рамки этого документа. Подробные инструкции по настройке Mobiflight см. здесь: https://docs.mobiflight.com/.

Спецификация материалов

3D-принтер и нити. Я печатал PLA, сопло 0,4 мм, высота слоя 0,2 мм.

Guition Esp32-s3-4848s040 4-дюймовый ЖК-экран

https://www.aliexpress.com/item/3256808028364930.html

Подсказка!: поищите специальные предложения на AliExpress! Цена может варьироваться от 18 до 30 долларов США, а иногда и ниже, если проводятся распродажи.

Кодеры EC11, которые будут использоваться для ручек управления ручкой TAS, ручкой курса и т. д.

Дополнительные платы с поддержкой Mobiflight (Arduino Nano/Uno, RP2040 и т. д.) для подключения энкодеров. Подробности смотрите здесь: https://docs.mobiflight.com/boards/.

USB-кабели типа C

USB-концентратор для подключения устройств к игровому ПК

Провода, материалы для пайки и т. д. для припайки энкодеров к плате Mobiflight.

Кредиты: Ручки EC11 (поворотный энкодер) взяты отсюда: https://www.thingiverse.com/thing:4206617.

Пожалуйста, ознакомьтесь с подробным руководством по сборке, которое загружается вместе с 3D-моделями.
