Корпус для тестера GM328

Описание

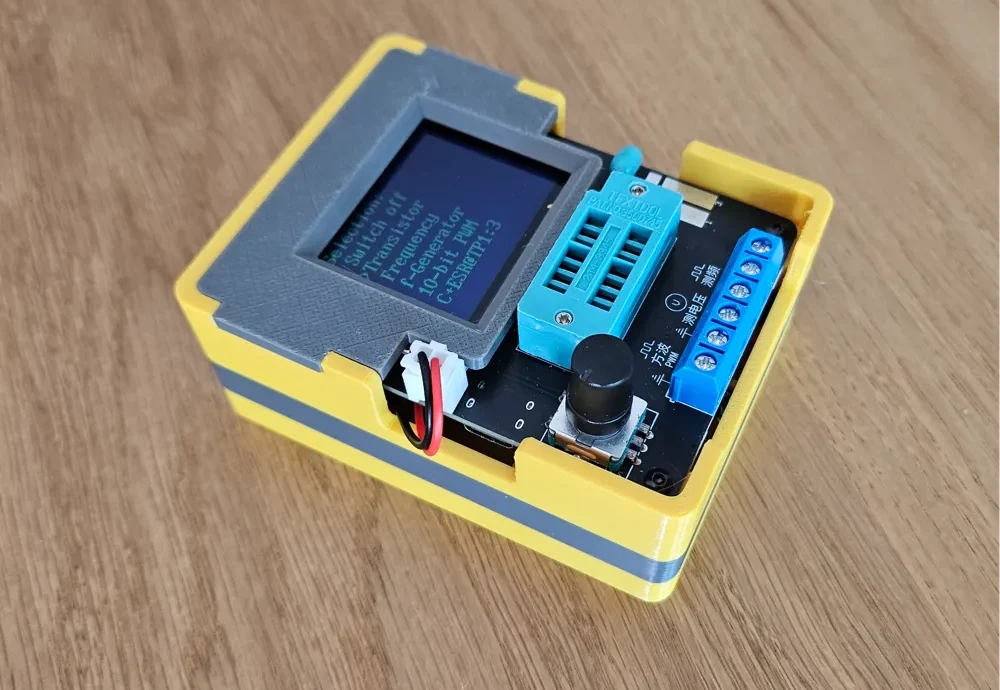

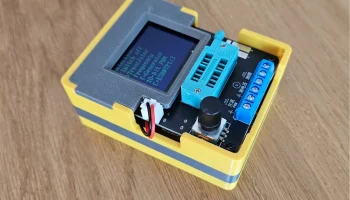

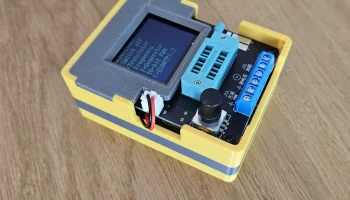

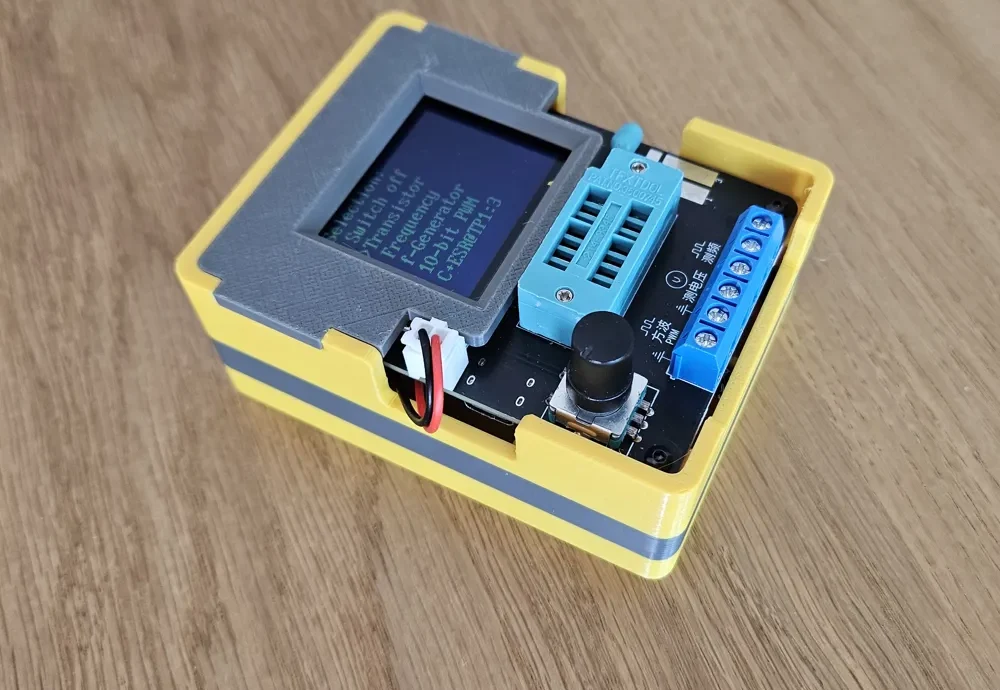

Лаконичный и функциональный корпус для тестера транзисторов GM328. Данная конструкция универсально подходит для большинства типовых схем печатных плат и поддерживает как портативное питание от батареи, так и подключение к внешнему источнику питания.

Особенности

    Поддержка двух источников питания: внутреннее пространство для 9-вольтовой батареи, а также вырезы для разъемов USB и постоянного тока.
    Полный доступ: точно вырезанные отверстия в нижней части для удобного доступа к тестовым разъемам и контактам ввода-вывода.

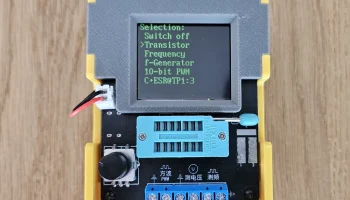

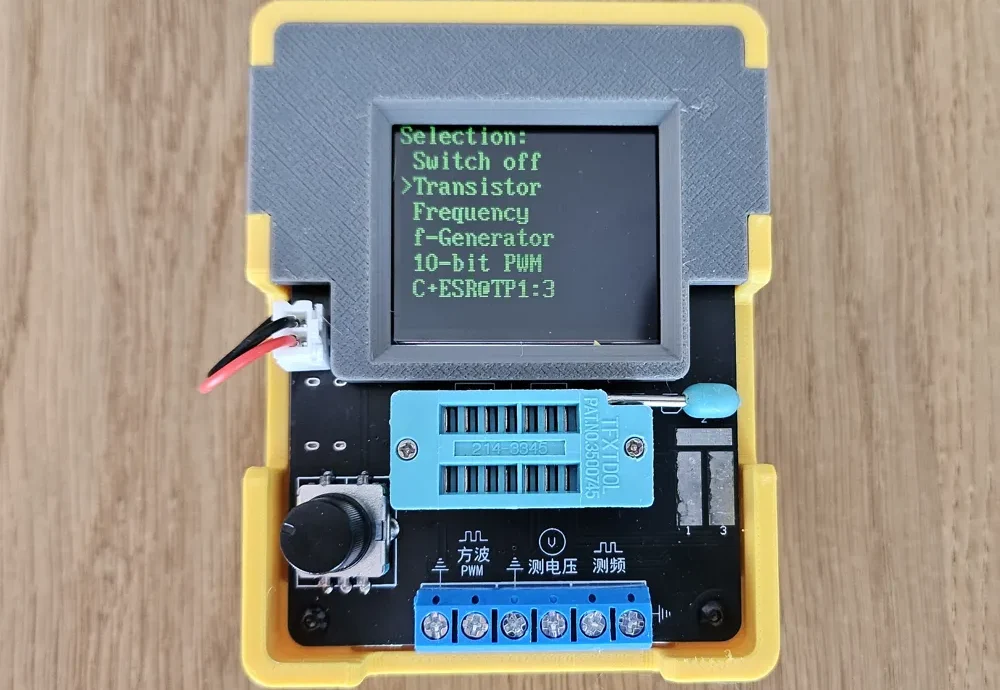

    Модульная конструкция: крышка дисплея является опциональной. Корпус полностью функционален и без нее, но ее установка защищает экран и улучшает внешний вид.
    Не требуется AMS: оптимизировано для печати с одним филаментом.
    Адаптируемость: разработан для большинства реализаций GM328. Если ваша конкретная версия платы требует небольшой доработки, пожалуйста, оставьте комментарий с указанием размеров.

Требования к оборудованию

    4 винта M2.6 (длиной 6–10 мм) для крепления печатной платы к основанию.
    Фрикционное крепление: крышка удерживается за счет трения; клей или дополнительные крепежные элементы не требуются.

Сборка

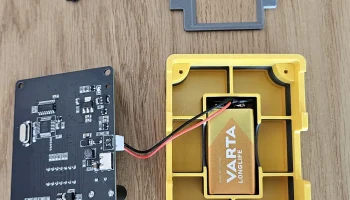

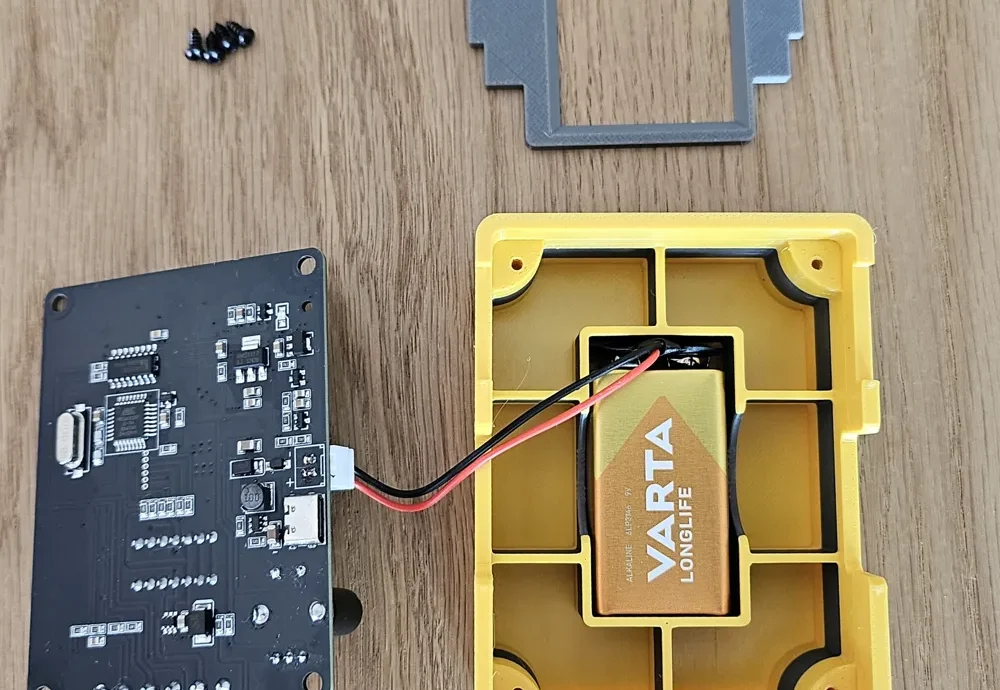

    Подключите батарею 9 В и поместите её в встроенный отсек для батареи.
    Выровняйте печатную плату по четырем опорам и закрепите ее с помощью винтов M2.6. Можно использовать винты чуть большего размера, отверстия имеют диаметр ~2,4 мм.

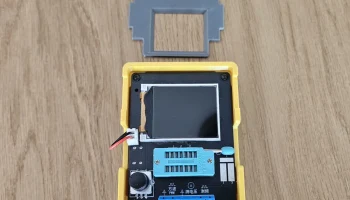

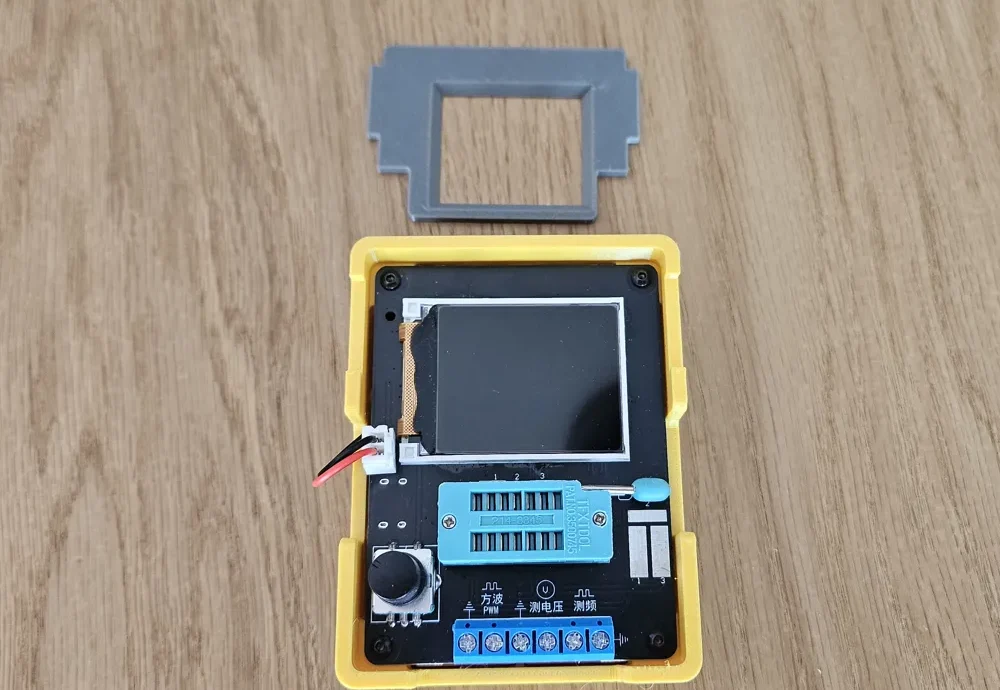

    Дополнительно: защелкните крышку в верхнем отверстии. Она удерживается за счет трения, что позволяет легко снять ее при необходимости.
