Модуль входа питания стенда для испытаний на дождь по ста..

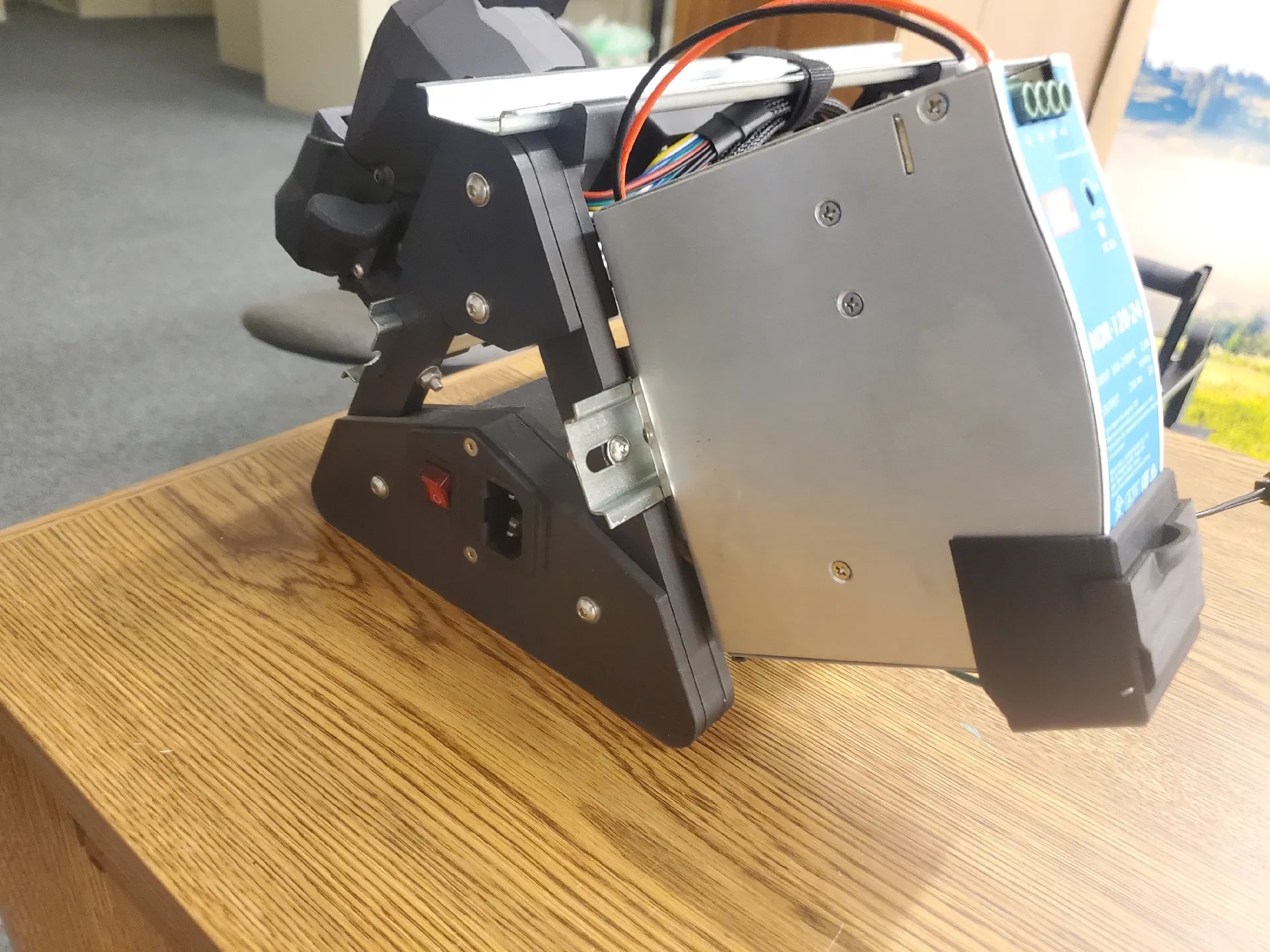

Крепление модуля ввода питания для стойки XL на DIN-рейку Микеле Маффуччи. Разработан для использования со стандартным входом IEC C14 с переключением и предохранителем. Именно эту часть я использовал. Установите с помощью 2x M4x20 BHCS. См. прилагаемое изображение для подключения.

Я использую его с блоком питания Mean Well NDR-120-24, для которого я также сделал защитную крышку клемм. Я предлагаю заменить стеклянный предохранитель на тот, который лучше подходит для используемого вами источника питания. Убедитесь, что предохранитель рассчитан на напряжение 120/240 В+, а затем выберите силу тока, чуть превышающую входной ток этого источника питания, например 3 А для NDR-120-24 (который рассчитан на максимальный входной ток 2,6 А, а НЕ на выходной ток 5 А). Проволока должна быть как минимум 24AWG, хотя рекомендуется 18AWG.
