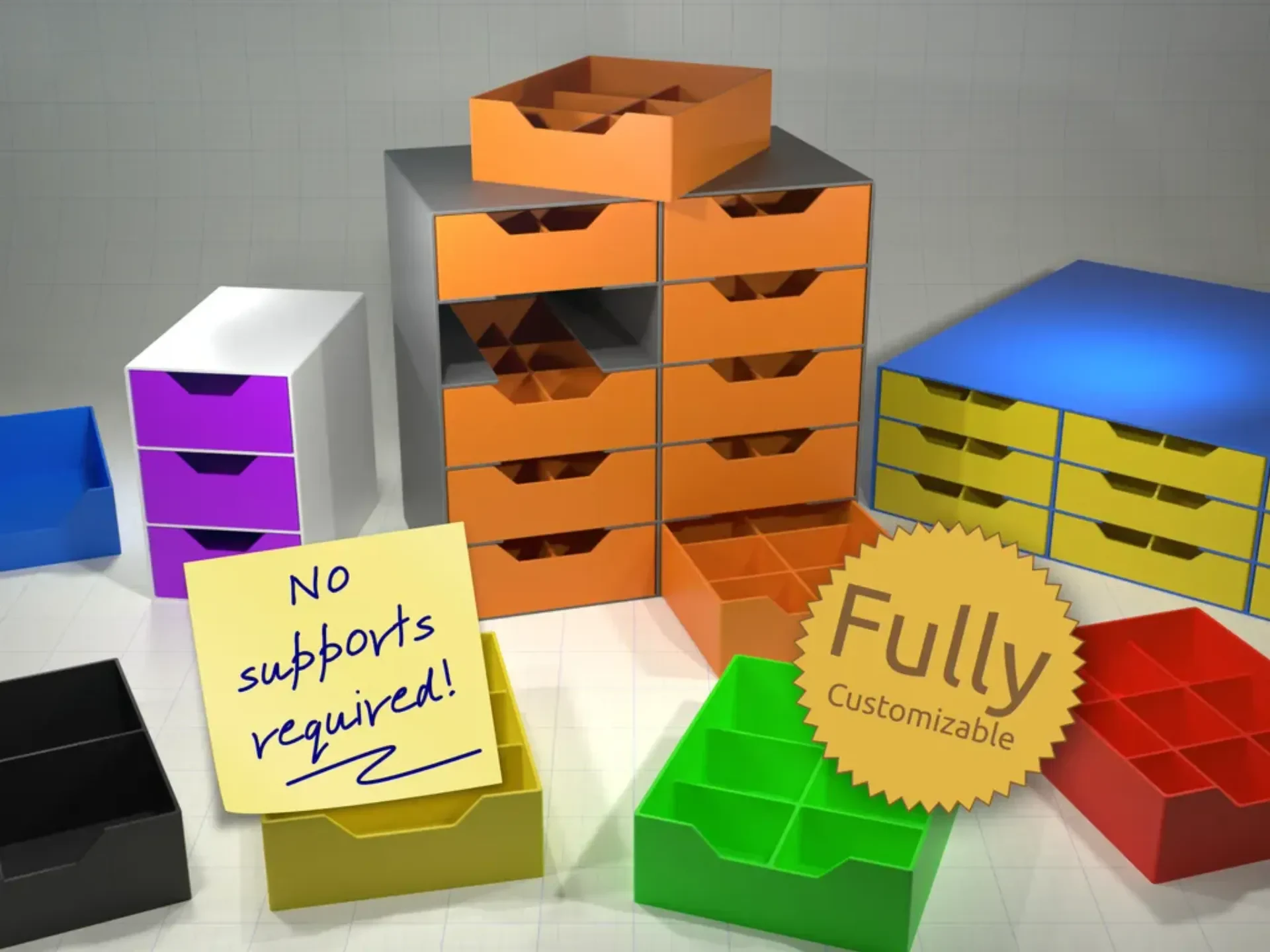

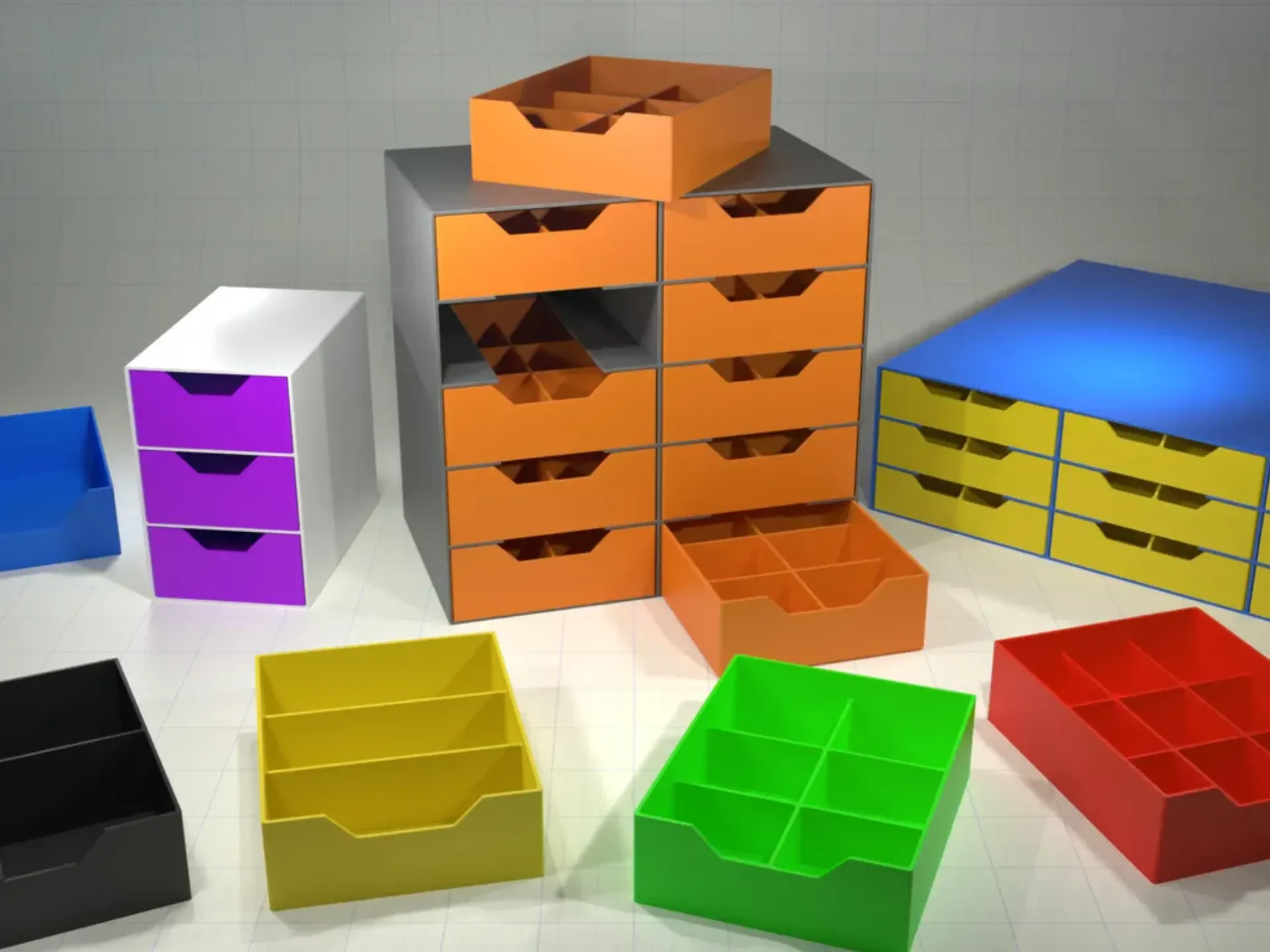

Полностью настраиваемая система выдвижных ящиков........

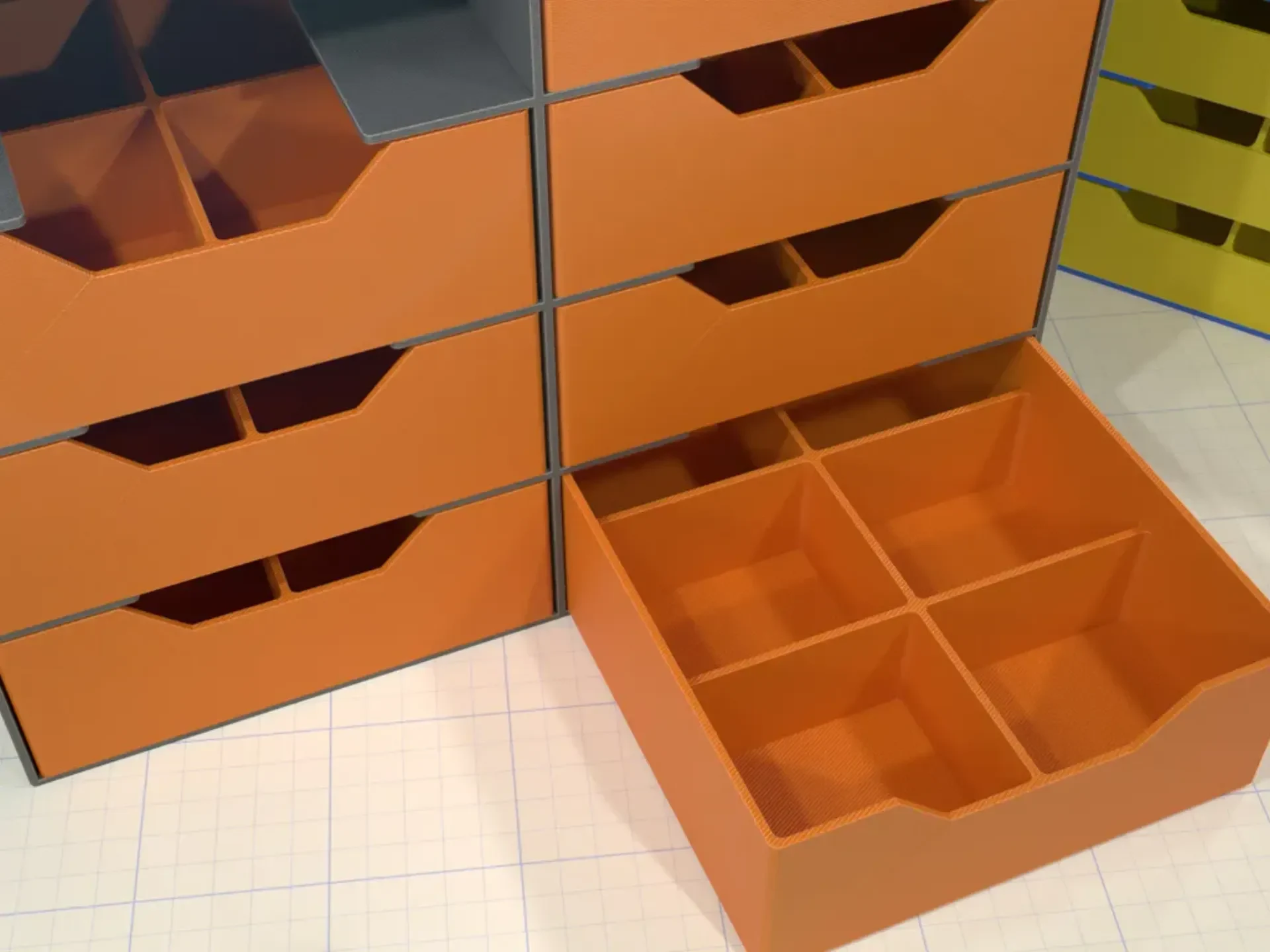

Наша полностью настраиваемая система ящиков идеально подходит для хранения таких предметов, как электронные компоненты и принадлежности для рукоделия.

Настраивайте все: от размера и количества ящиков до конфигурации секций внутри ящиков.

Этот проект предназначен для печати без необходимости использования подставок.

Этот дизайн*полностью бесплатен* и распространяется под разрешительной лицензией. Ваша поддержка очень ценна.

Вы знали?

Некоторые из наших проектов невозможно найти на Thingiverse. Если вы ищете больше, ознакомьтесь с нашими премиальными проектами:

https://codeandmake.com/premium

Как видно на MakeWithTech

Ирв из MakeWithTech демонстрирует, как настроить этот дизайн на платформе Models @ MakeWithTech:

Па��аметры настройки OpenSCAD

Мы рекомендуем вам использовать OpenSCAD или Models @ MakeWithTech для настройки этого проекта.

Этот дизайн имеет следующие параметры настройки:

Общий
Деталь — Ящик или Комод?
Material_Thickness — Толщина материала

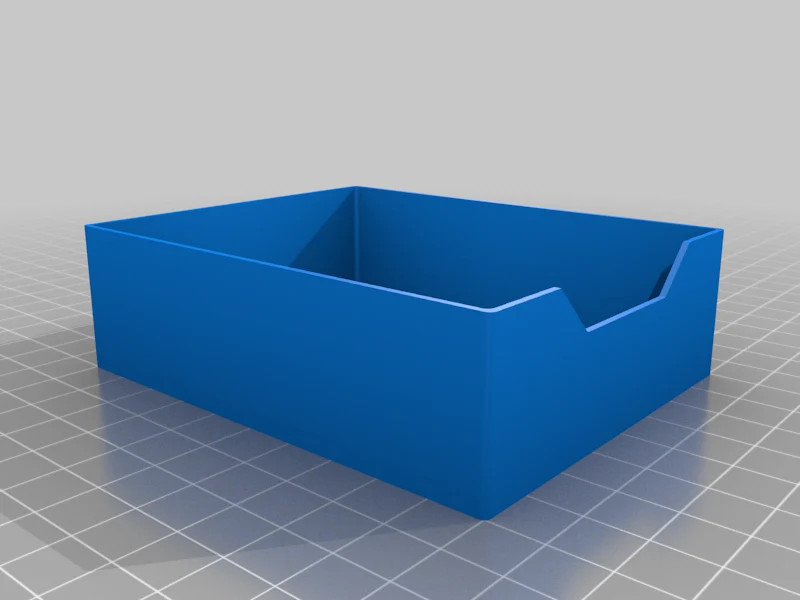

Ящик
Drawer_Width — Ширина ящика.
Drawer_Height — Высота ящика.
Drawer_Depth — Глубина ящика.

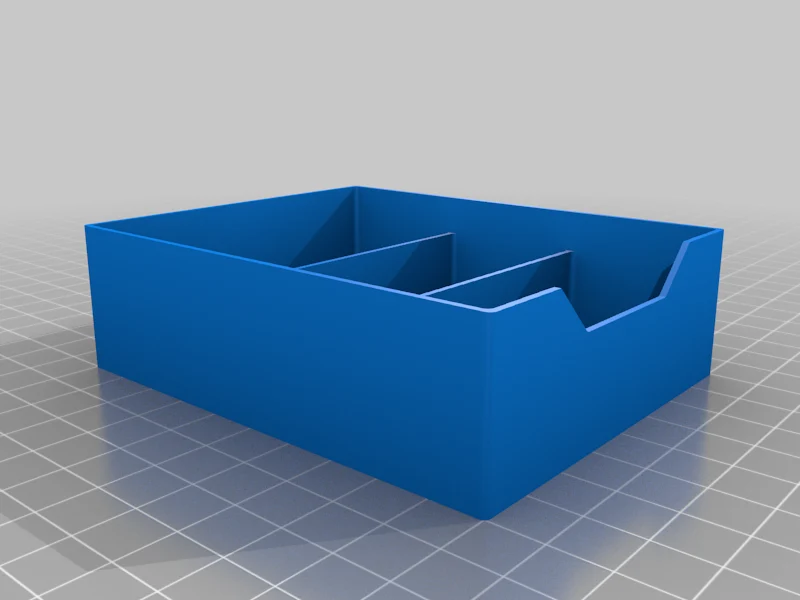

Drawer_Sections_Across — количество секций поперек.
Drawer_Sections_Deep — Количество секций в глубину.
Drawer_Section_Wall_Height_Percent — высота стены секции в процентах от возможной высоты.
Handle_Width_Percent — Ширина ручки в процентах от возможной ширины.
Handle_Height_Percent — высота ручки в процентах от возможной высоты.
section_Wall_Cutout — Как вырезать стены секций на основе настроек ручки.

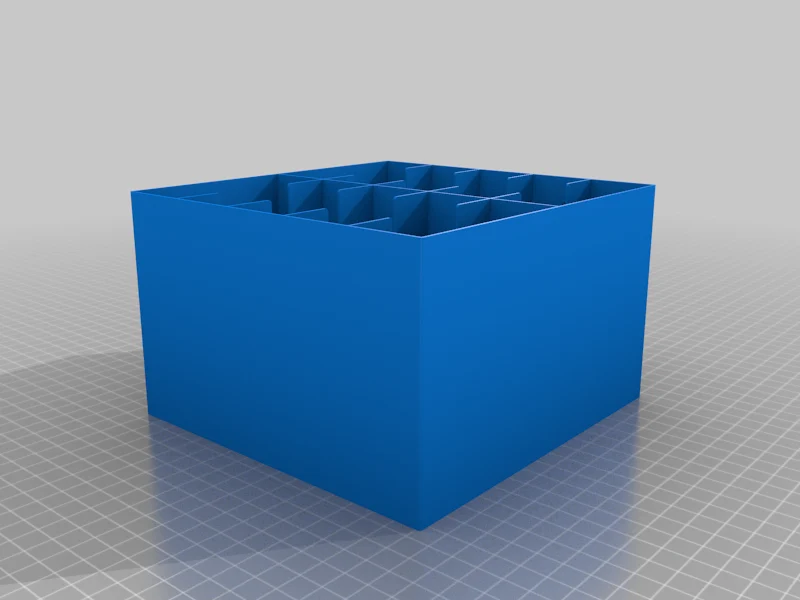

Сундук
Drawers_Across — количество ящиков поперек.
Drawers_High — Количество ящиков в высоту.
Drawer_Gap — величина зазора вокруг каждой стороны ящика (по бокам, сверху и сзади).
Runner_Width_Percent — ширина полозьев в процентах от возможной ширины.
Runner_Height_Multiplier — высота полозьев как множитель толщины материала.
Screw_Holes — Добавить отверстия для винтов.
Screw_Hole_Diameter — Диаметр отверстия под винт.
Screw_Head_Diameter — Диаметр головки винта
Screw_Head_Countersink_Angle — угол зенковки винта (обычно 82 и 90)
Все — Предварительный просмотр
Show_Drawers_In_Preview — показывать ящики в сундуке в режиме «Все — только предварительный просмотр».
Slide_Out_Drawers_In_Preview_Percent — количество выдвижных ящиков в режиме «Все — только предварительный просмотр» в процентах от глубины ящика.
Рекомендации по проектированию

Размер комода определяется размерами ящиков и выбранным зазором для ящиков. Поэтому вам следует определиться с размером ящиков перед печатью сундука, и все ящики внутри сундука должны быт�� одинакового размера.

После того, как вы выбрали размер ящиков, вы можете распечатать несколько ящиков с разными секциями, но вам не следует настраивать параметры Material_Thickness или Drawer_Width, Drawer_Height или Drawer_Depth для других ящиков, предназначенных для использования в одном и том же сундуке.

Параметр Drawer_Gap позволяет регулировать воздушный зазор вокруг ящиков без изменения размеров ящиков. Мы обнаружили, что Drawer_Gap, равный 1,0 (мм), является достаточным, но результаты будут различаться для разных 3D-принтеров. Если вы не уверены, вы можете проверить зазор, распечатав ящик выбранных вами размеров и сундук для одного ящика (Drawers_Across установлено в 1, а Drawers_High установлено в 1). Если необходима регулировка, вы можете отрегулировать значение Drawer_Gap, и ящик можно будет повторно использовать в окончательном отпечатке.

Начиная с версии 1.1, параметр Runner_Height_Multiplier позволяет регулировать толщину полозьев. Вы можете увеличить это значение, чтобы увеличить долговечность сундука.

Мы рекомендуем вам сохранить предустановку в OpenSCAD для каждой выбранной вами конфигурации ящика и комода, чтобы при необходимости вы могли легко вызвать настройки настройщика позже.

Материал

Этот дизайн идеально подходит для печати многими нитями, включая PLA, PETG и ABS.

Версии
1.4 (3 июня 2022 г.) — исправлено положение отверстия для винта, когда Runner_Height_Multiplier больше 1.
1.3 (3 июня 2022 г.) — добавлены параметры отверстий для винтов (Screw_Holes, Screw_Hole_Diameter, Screw_Head_Diameter и Screw_Head_Countersink_Angle).
1.2 (2 марта 2022 г.) — Исправлена опечатка в комментарии.
1.1 (2 марта 202 г.)
