Параметрический соединитель Woodbox........

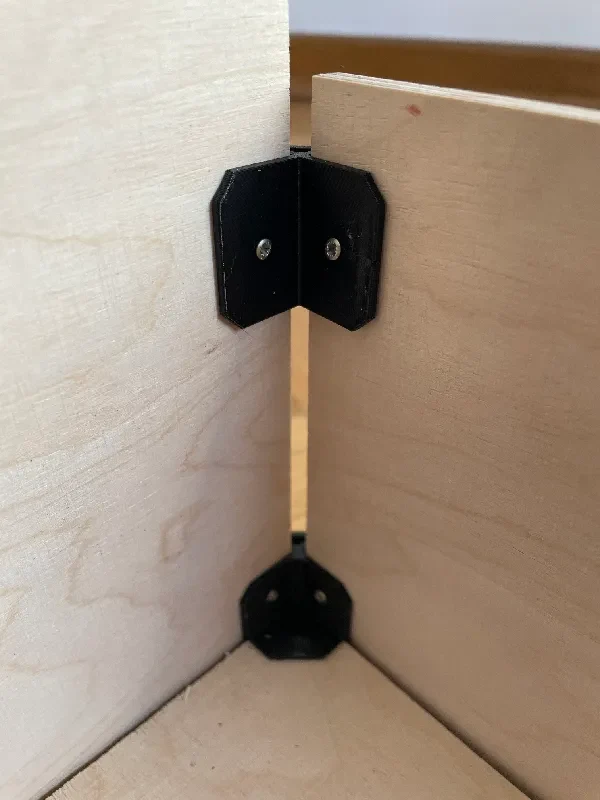

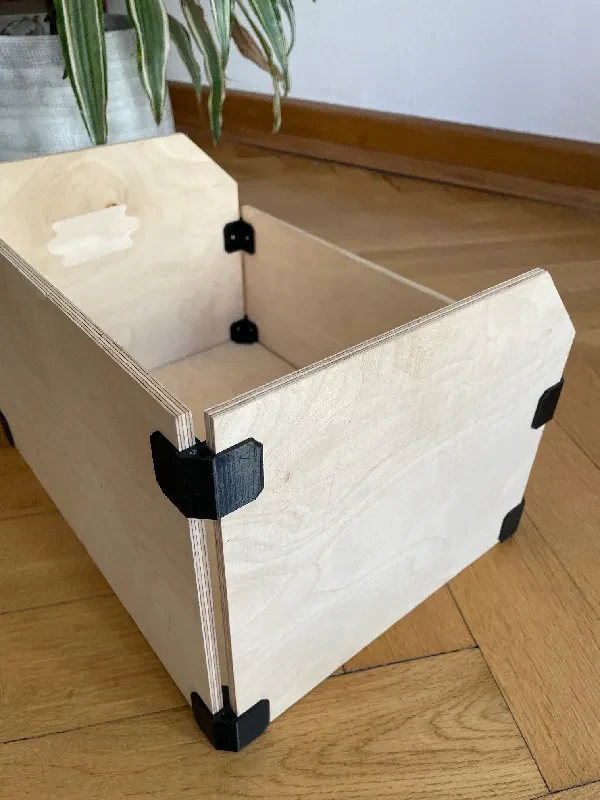

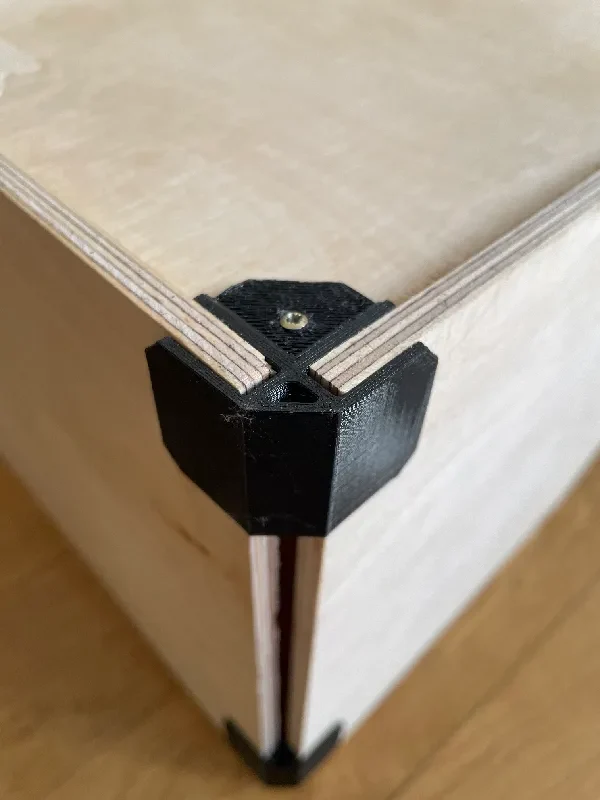

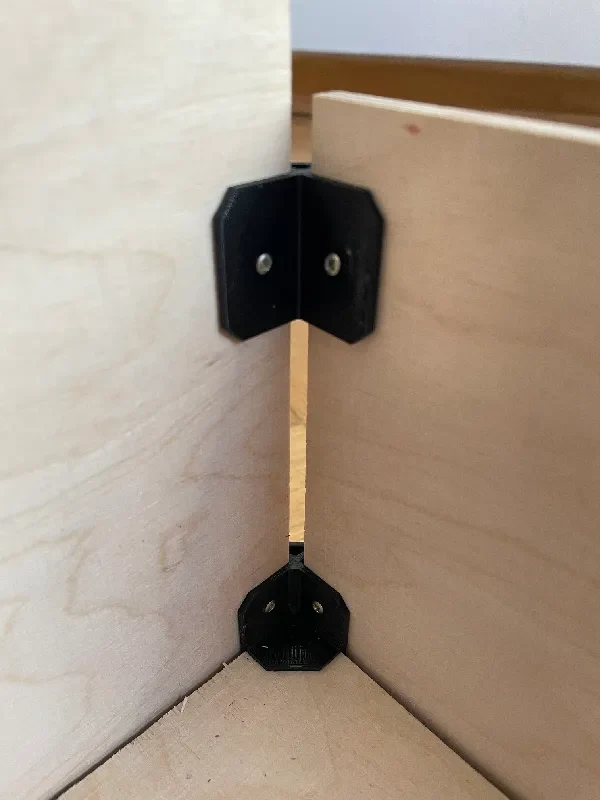

Я хотел сделать свои собственные ящики для хранения нестандартного размера, не возясь и не беспокоясь о деревянных соединениях, и хотел использовать как можно меньше инструментов. Это мой первый набросок параметрической модели, позволяющей поддерживать листы любого размера для моей древесины и создавать коробки именно того размера, который мне нужен.

Модель является параметрической, и вы можете изменять такие переменные, как прочность древесины, диаметр шурупа, высота, толщина стены, высота соединителя и зазор между краями.

Чтобы рассчитать точные размеры ваших деревянных листов на основе внешней ширины и длины, я создал Google-таблицу с небольшим набором формул, куда вы можете ввести свои показатели — вы можете просто скопировать ее на свой Google Диск и использовать.

Я напечатал его в оригинальном Prusament PETG, и он действительно прочный — я даже смог встать на первую сделанную мной коробку, что явно не рекомендуется и определенно не предназначено. Я также попробовал PLA, и он тоже работает нормально, но не так устойчив к нагрузкам, как PETG.
Для нижних частей я использовал опору, которую впоследствии легко снять (см. файлы 3mf).

Будьте осторожны при закручивании винтов, чтобы не треснуть/расколоть их из-за ориентации слоев.
