Монтажный кронштейн профиля V-Slot 2020 для корпуса с се...

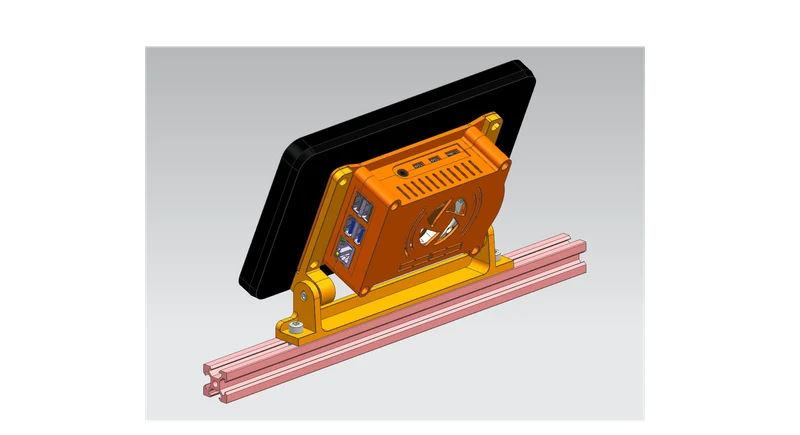

Профиль V-Slot 2020, монтажный кронштейн для корпуса с сенсорным экраном 7 дюймов для Raspberry Pi 5 + тонкая версия, корпуса с сенсорным экраном 7 дюймов для Raspberry Pi 4 + внутренний вентилятор или корпуса с сенсорным экраном 7 дюймов для Raspberry Pi 3 (B/B+) + внутренний вентилятор.

STL-файлы для стопорной шайбы, кронштейна-01 и кронштейна-02 см. Монтажный кронштейн пластины для корпуса сенсорного экрана 7 дюймов.

Особенности
Резьбовые вставки
Регулируемый угол дисплея
Корпус можно повернуть на 180°, чтобы отрегулировать положение портов USB (слева или справа).
Необходимые детали
2x Резьбовая вставка M3 → Ruthex RX-M3x5.7
2 винта с цилиндрической головкой M3 x 10 или 12 мм
2 шлицевых гайки M5 + 2 винта с цилиндрической головкой M5 x 10 мм или 2 шлицевых гайки M4 + 2 винта с цилиндрической головкой M4 x 10 мм (Крепежный профиль с V-образным пазом)
Сборка
Распечатать инструкции

Поддерживает: Нет

Конфигурация образа Pi
Расположение USB-портов Левая сторона Правая сторона
Установите в config.txt lcd_rotate=0. lcd_rotate=2
