Корпус Elecrow 5Inch TFT PI

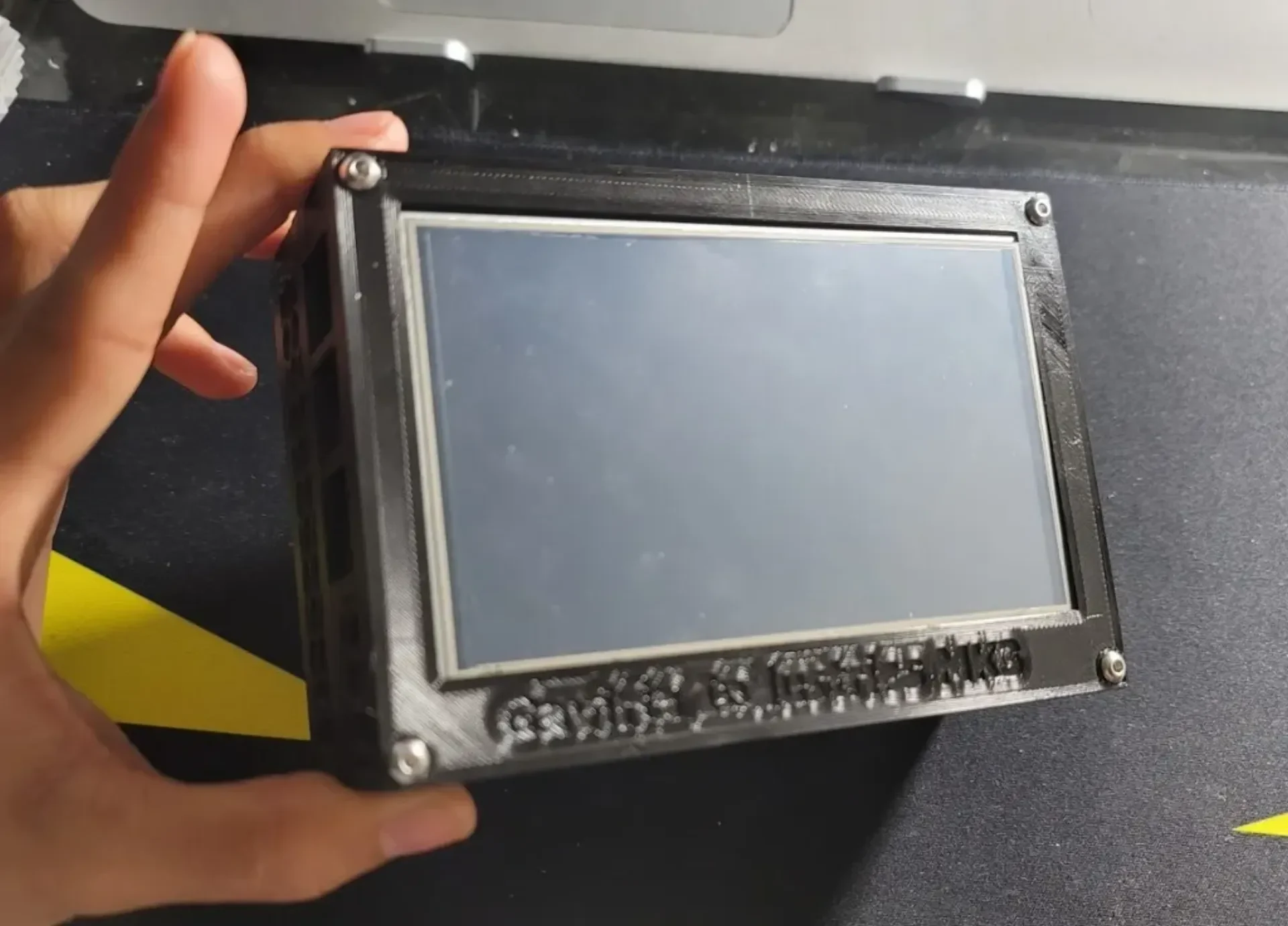

Это случай 5-дюймового сенсорного TFT-дисплея Elecrow (Resistance Touch). Этот дисплей можно найти на Amazon (ссылка предоставлена ​​ниже). Дисплей соединен с PI с помощью контактов GPIO (используется 26 контактов). До сих пор он работал очень хоро��о и имел компактную конструкцию.

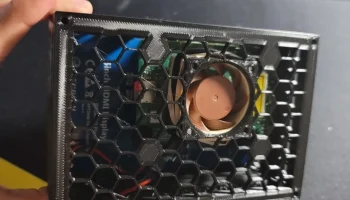

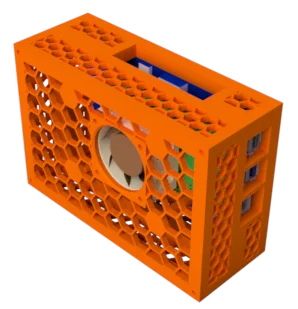

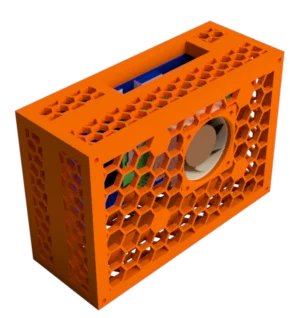

Будет две версии: одна будет использоваться с вентилятором 40x20, а другая — без вентиляторов. Никаких гаек не требуется, здесь болты врезаются в пластик.

**Совместимость моделей PI:

PI4B и PI3B (другие могут работать, я просто не уверен)

Требуемое оборудование: 4 винта M3x30 мм** Для крепления корпуса можно использовать более длинные винты M3. Вентилятор 2x M3x3 мм или 2x M3x5 мм.

**Амазонка: shorturl.at/oNUYZ https://tinyurl.com/ye262rfz

В этой конструкции используются очень точные зазоры, а это означает, что вам необходимо как можно лучше откалибровать поток, горизонтальное расширение и электронные шаги. Более того, вам может понадобиться на всякий случай иметь наготове наждачную бумагу или фрезы (вероятно, вам это не понадобится, если все хорошо откалибровано).

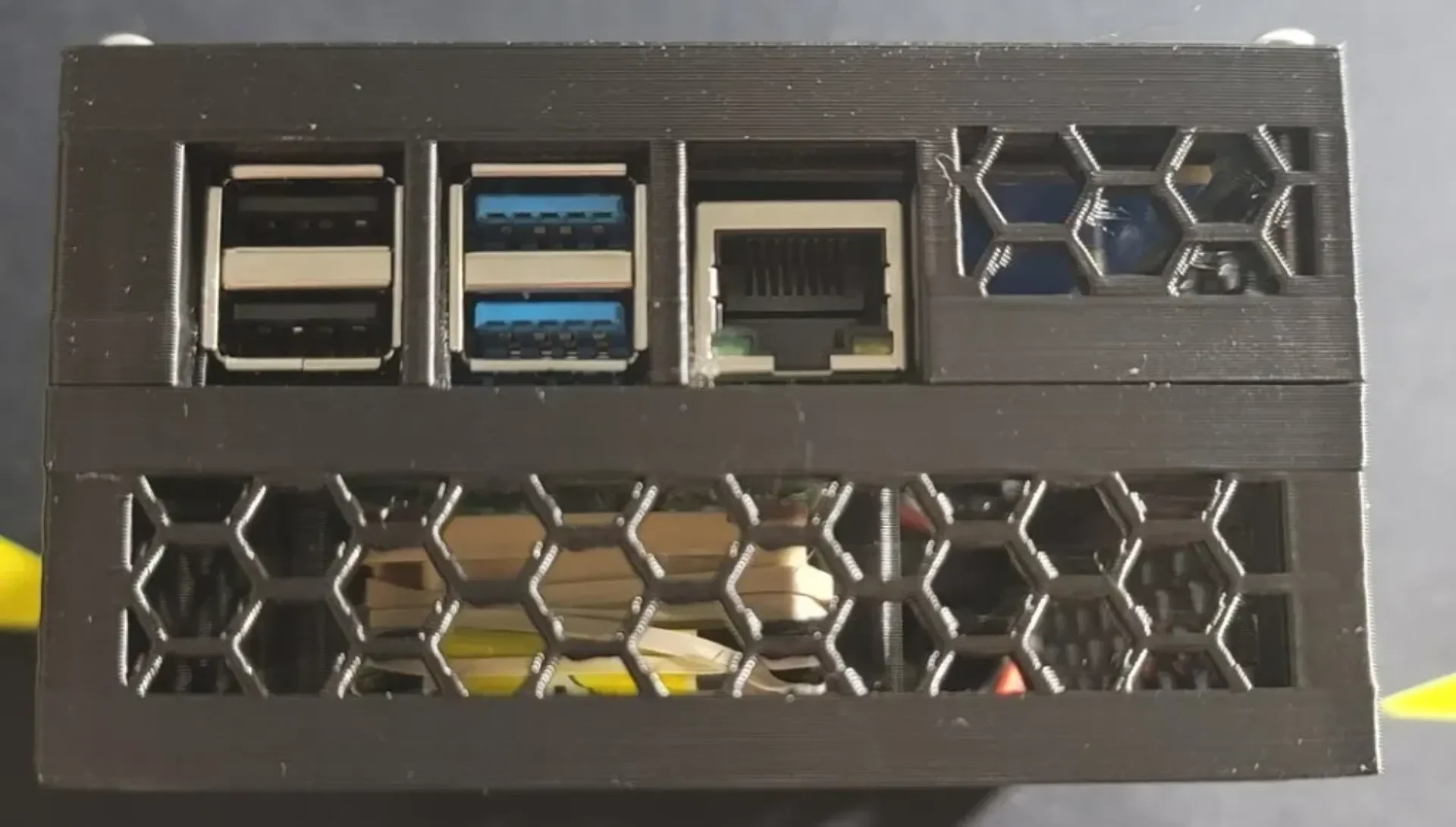

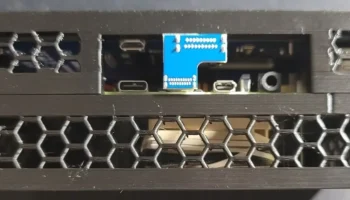

Pi установлен на четырех небольших стойках, каждая из которых имеет 2-миллиметровый цилиндр наверху. Эти маленькие цилиндры помещаются в схему монтажных отверстий PI. «Крышка» имеет перегородки между портами USB/портами Ethernet.

PI остается на месте благодаря использованию разделителей крышки, опор/цилиндров корпуса и трения штыревого соединения GPIO.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,28 или 0,2

Заполнение:

5 периметров и 10%

Нить: Geetech PLA, черная.

Примечания:

Либо используйте много стен, либо много заполнения, оно не обязательно должно быть заполнено на 100 единиц, просто сделайте его прочным. Также вы можете распечатать небольшую диаграмму, чтобы убедиться, что все допуски правильные, и настроить ретракцию.
