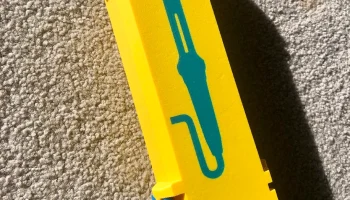

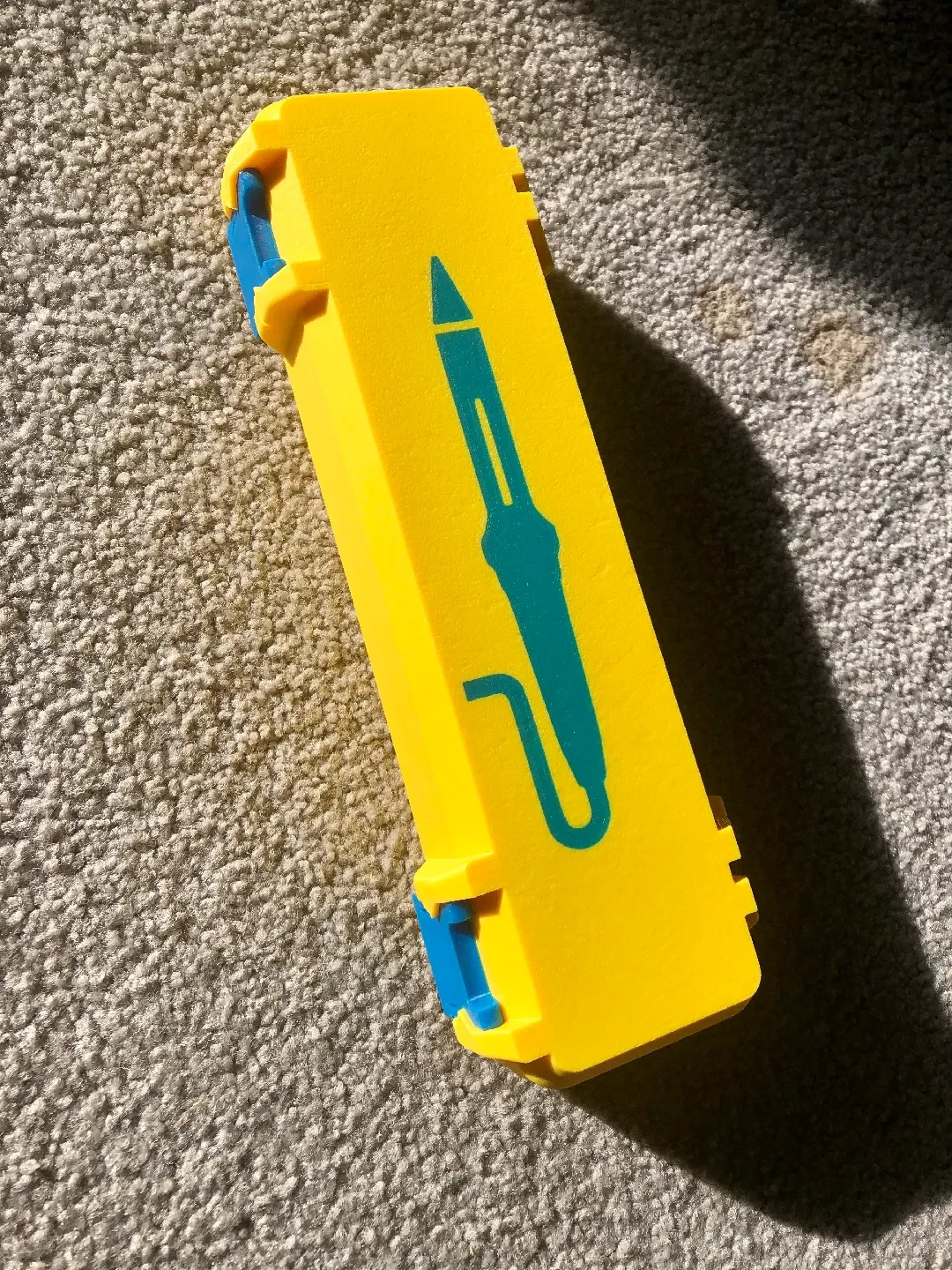

Паяльник и чехол с термовставкой

Я купил на AliExpress дешевый набор вставок для термофиксируемых гаек, который шел в комплекте с паяльником и набором из 7 латунных бит.

Поскольку этот утюг будет использоваться только для вставок, мне нужен был надежный способ хранения всех деталей вместе.

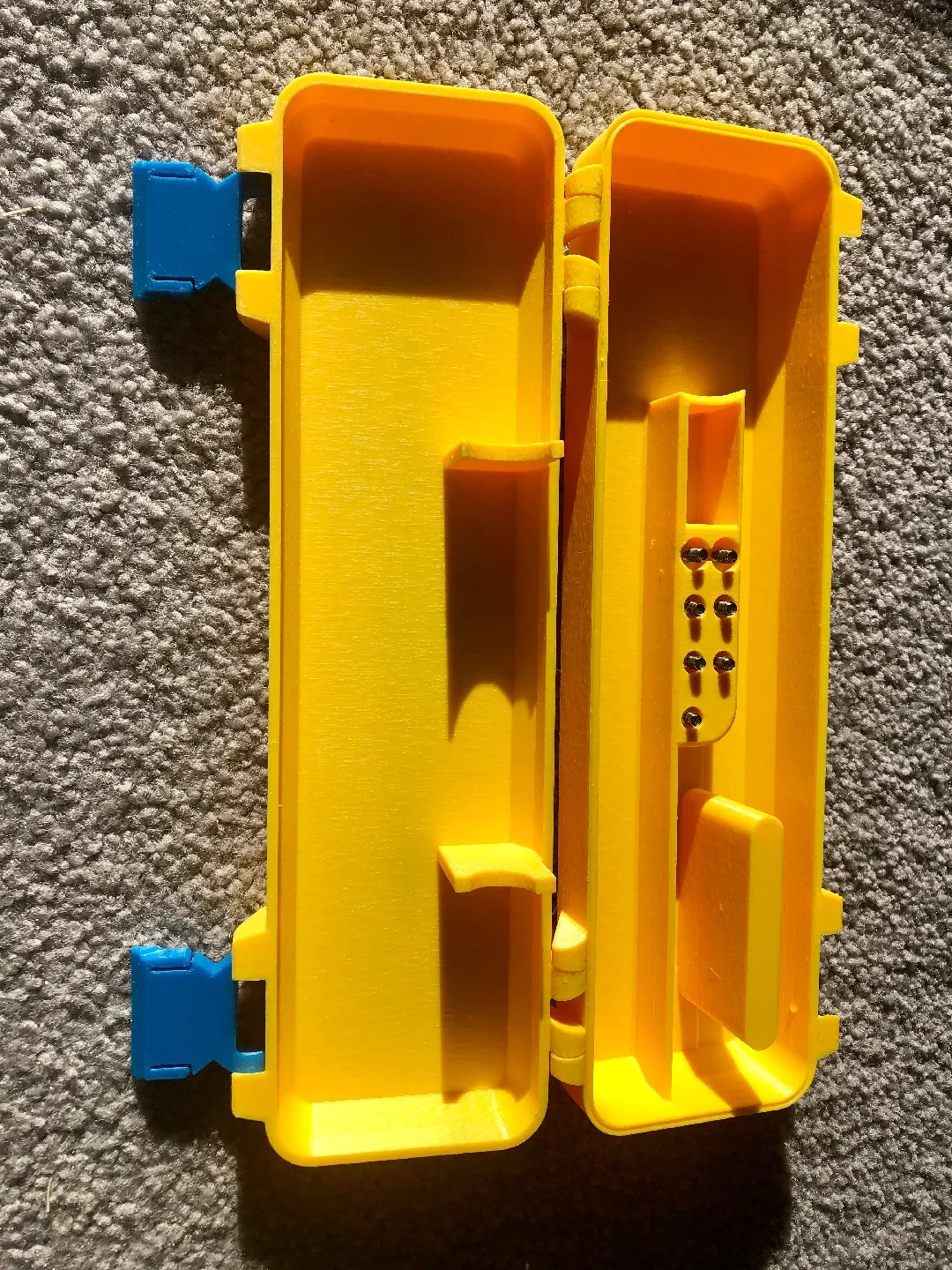

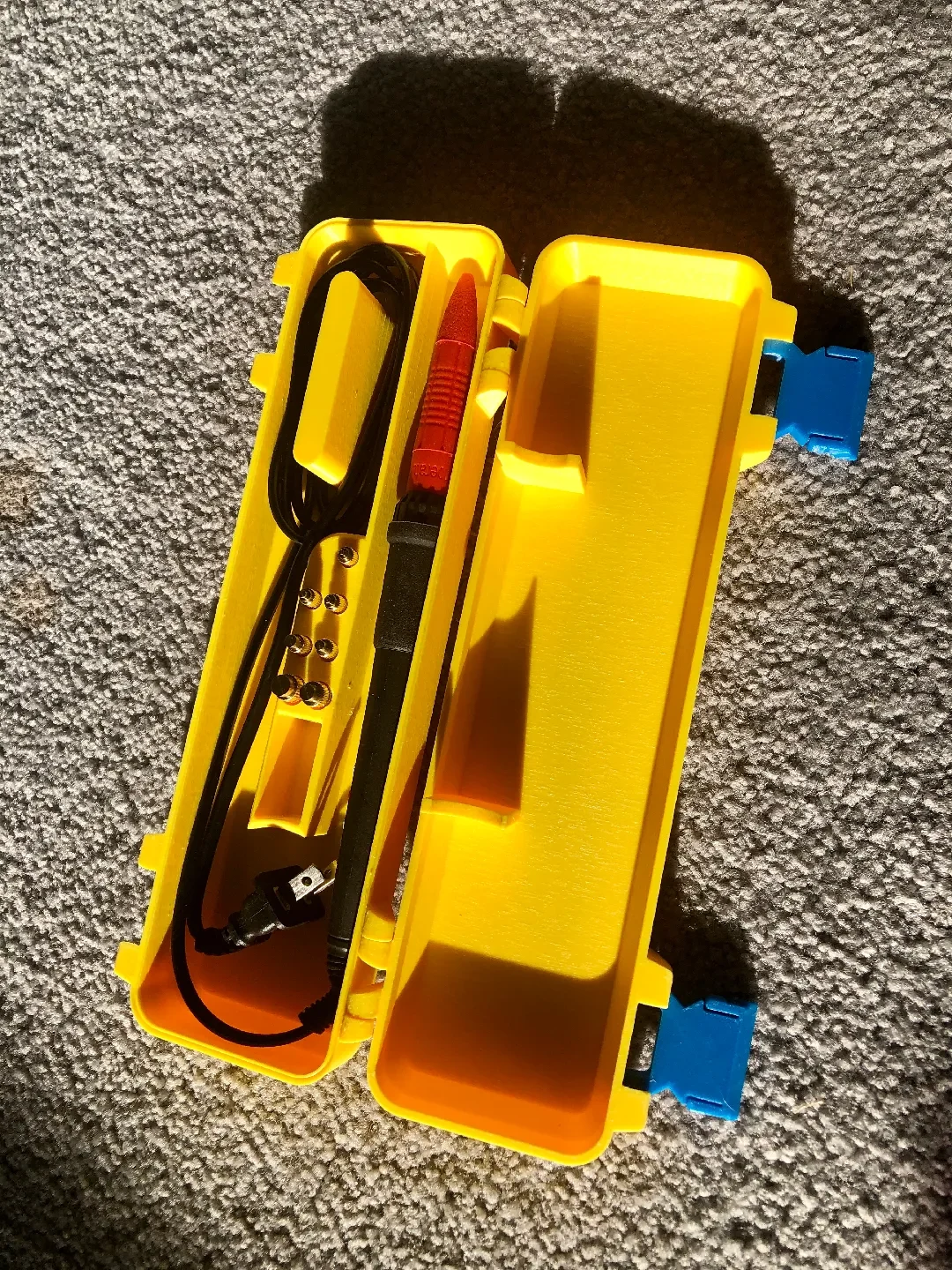

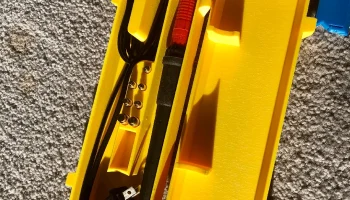

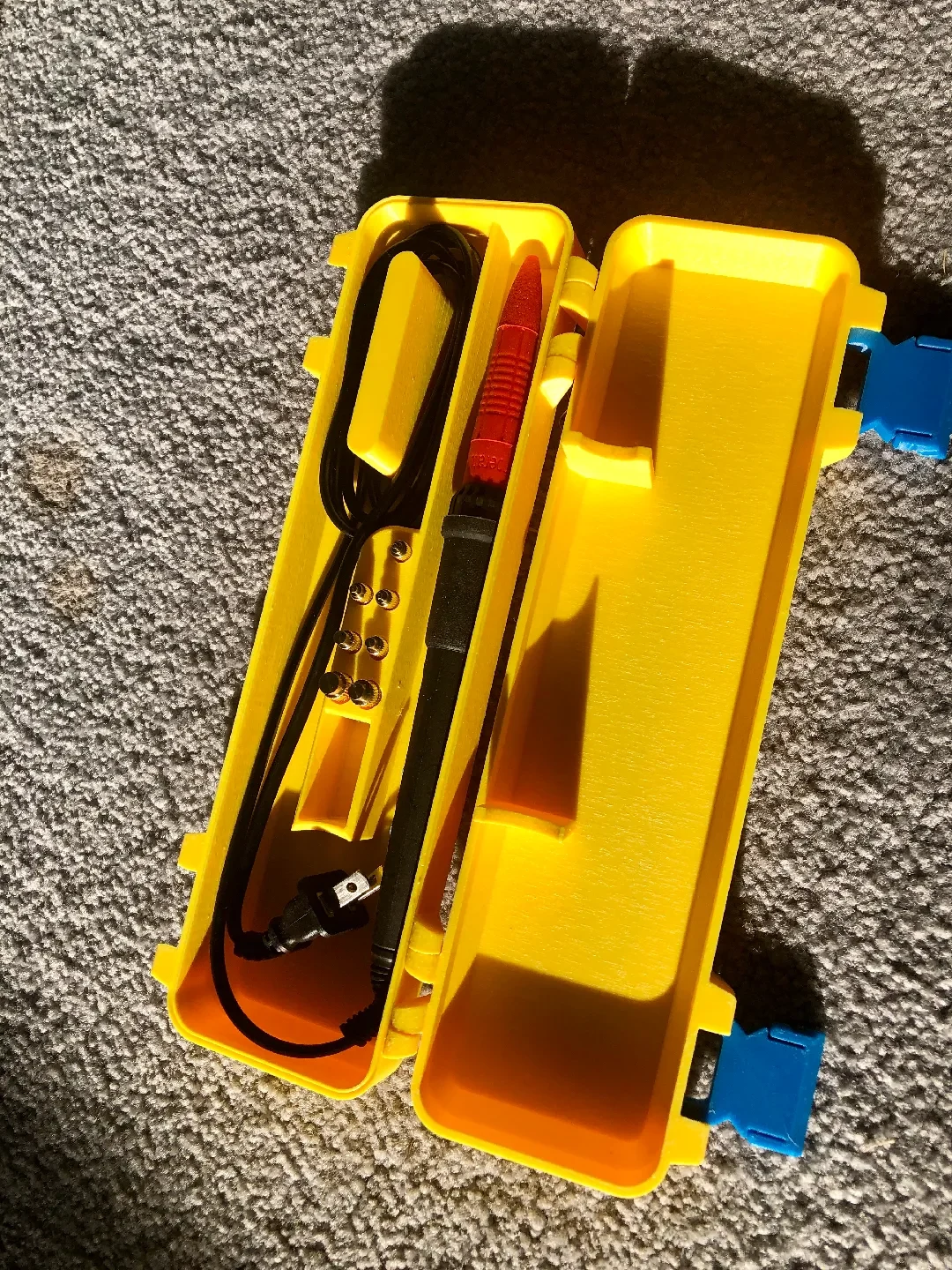

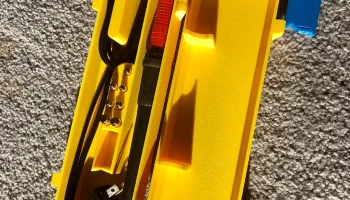

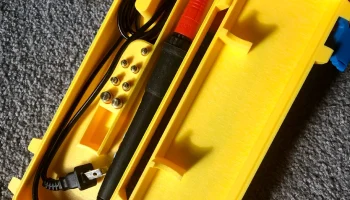

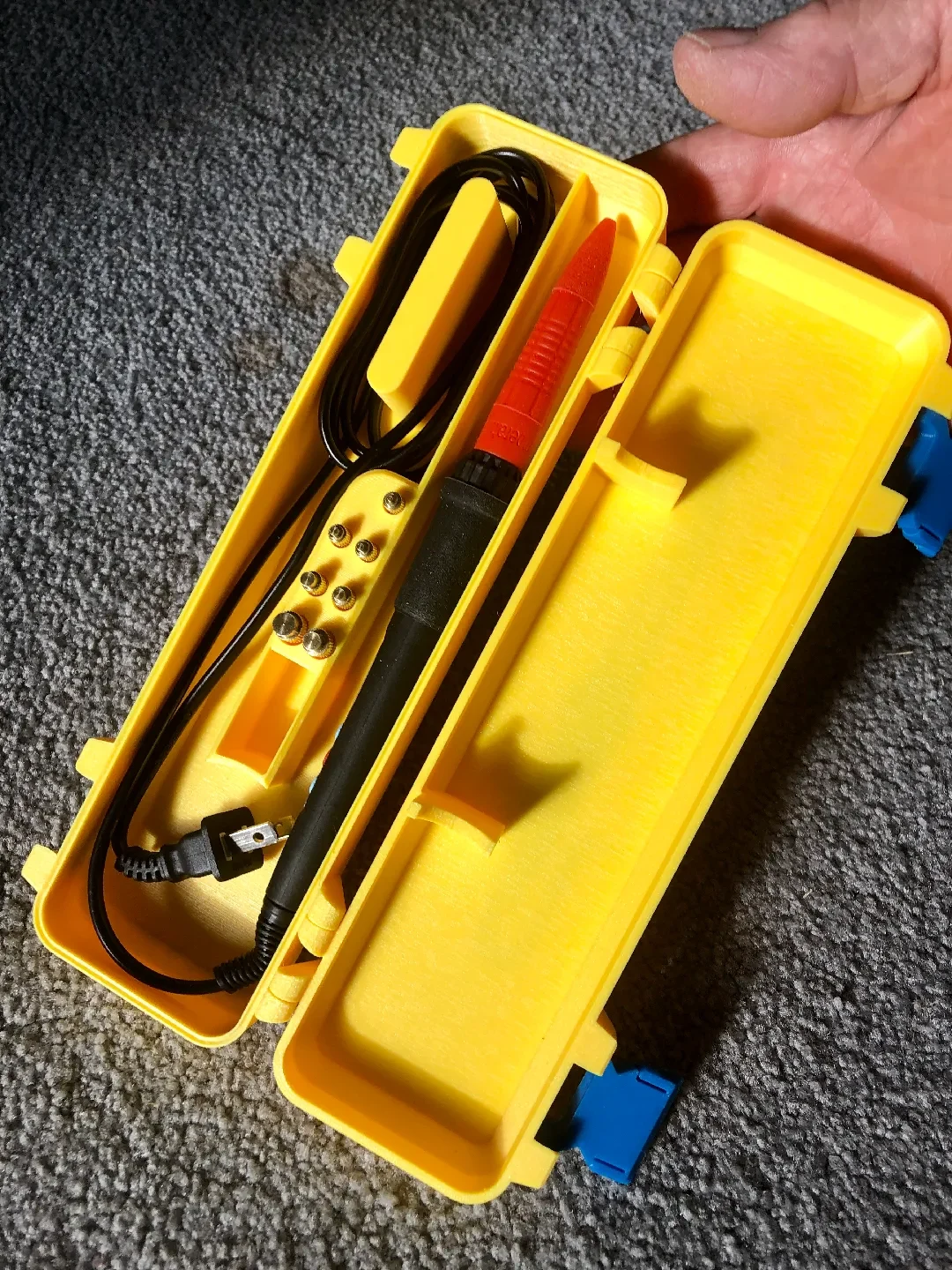

Внутренняя компоновка корпуса была изменена: шнур паяльника аккуратно обматывается вокруг стойки в нижней части корпуса, а два «фланца» с полукруглыми вырезами в крышке удерживают паяльник на месте, когда крышка закрыта.

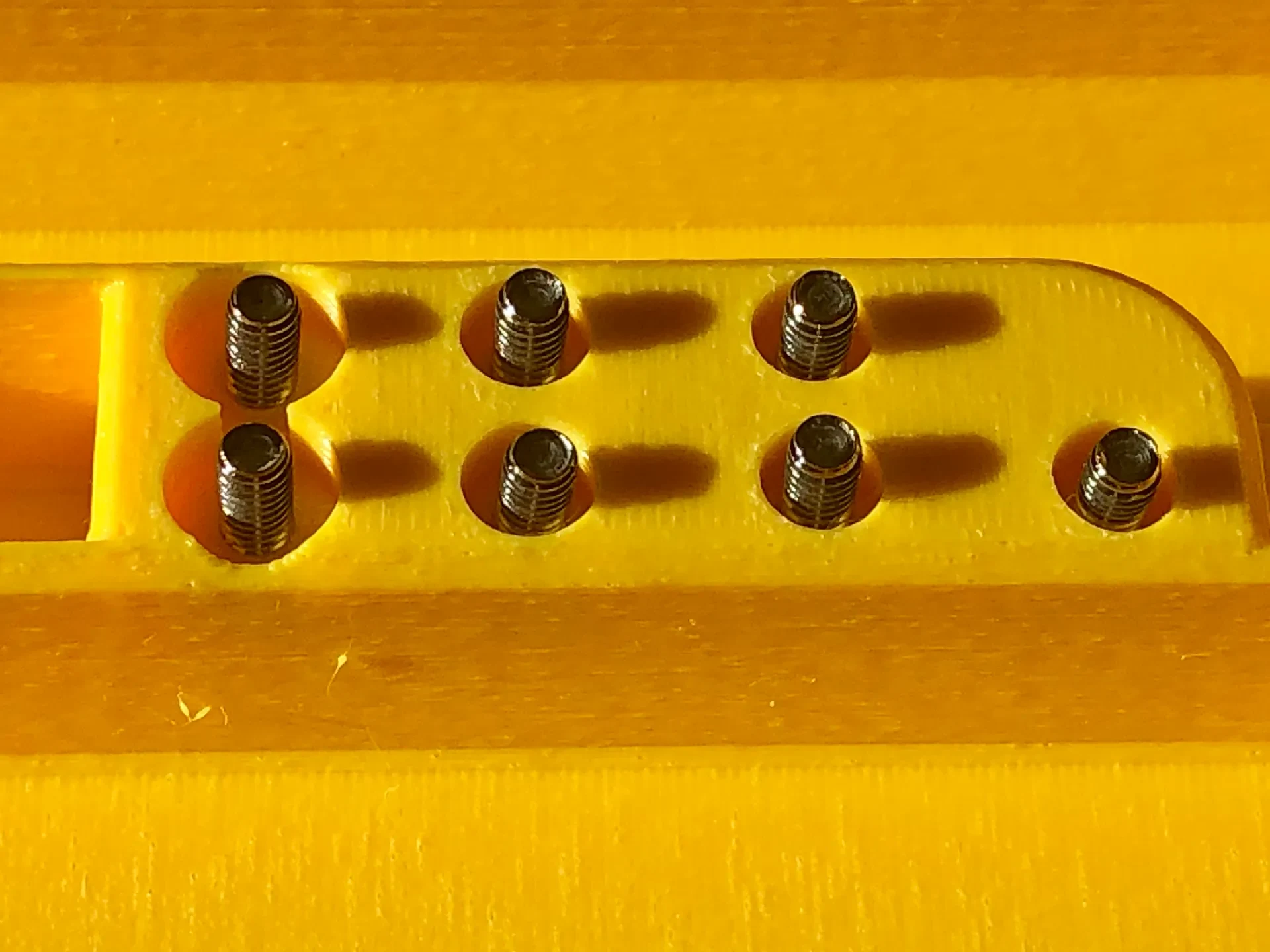

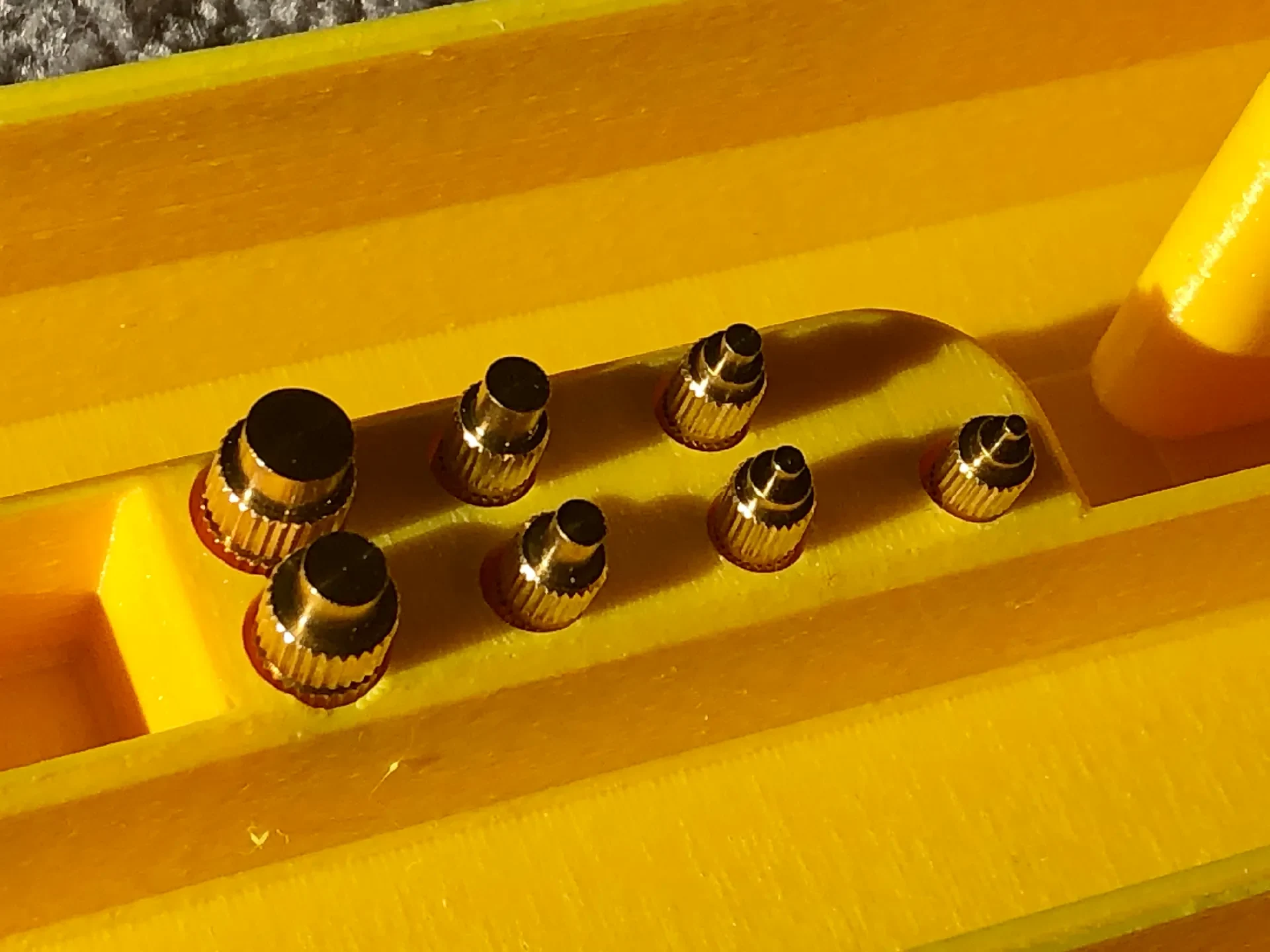

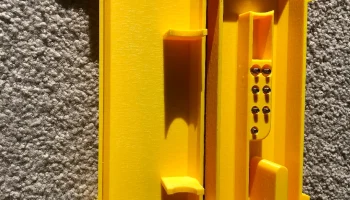

Я также предусмотрел в нижней части каждого углубления разного размера с резьбовыми отверстиями диаметром 4 мм в центральной части дна корпуса для хранения семи латунных бит. Срезав головки 7 винтов из нержавеющей стали M4x12, я осторожно вкрутил оставшиеся части с резьбой в пластиковые резьбовые отверстия до тех пор, пока примерно на 3 мм они не выступали над центральной площадкой. Вставные насадки затем надежно удерживаются на этих резьбовых участках.

Благодаря оригинальному дизайну Габора Дьярмати моя работа прошла легко и выглядела профессионально.

Изменено с помощью Fusion 360

Напечатано из АБС-пластика.
