Четырехкулачковый самоцентрирующийся патрон........

Конструкция основана на патроне Longworth, это отличный механизм, который обычно используется для токарной обработки дерева. К сожалению, первоначальный дизайнер патрона умер после того, как продемонстрировал его дизайн на собрании клуба. Покойному г-ну Лонгворту из Клуба токарных станков Хантер-Вэлли, Новый Южный Уэльс, Австралия, следует отдать должное в этом движении патронов.

Я добавил свой взгляд на дизайн, придав ему большую массу, убрав необходимость в барашковых гайках (что сделало его более безопасным) и в целом сделал все возможное, чтобы сделать его полезным. В этом дизайне приятно то, что его можно изготовить из любого материала с очень небольшими изменениями в файле. Это патрон хорошего размера, максимальная рабочая поверхность которого составляет 10 см в ширину и 7 см в высоту.

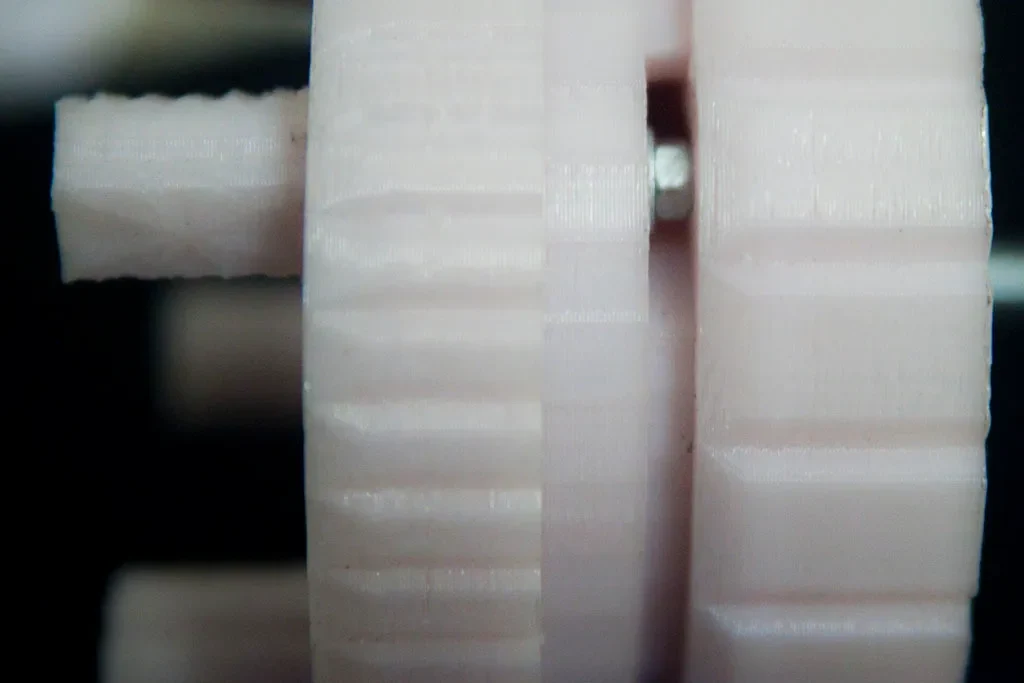

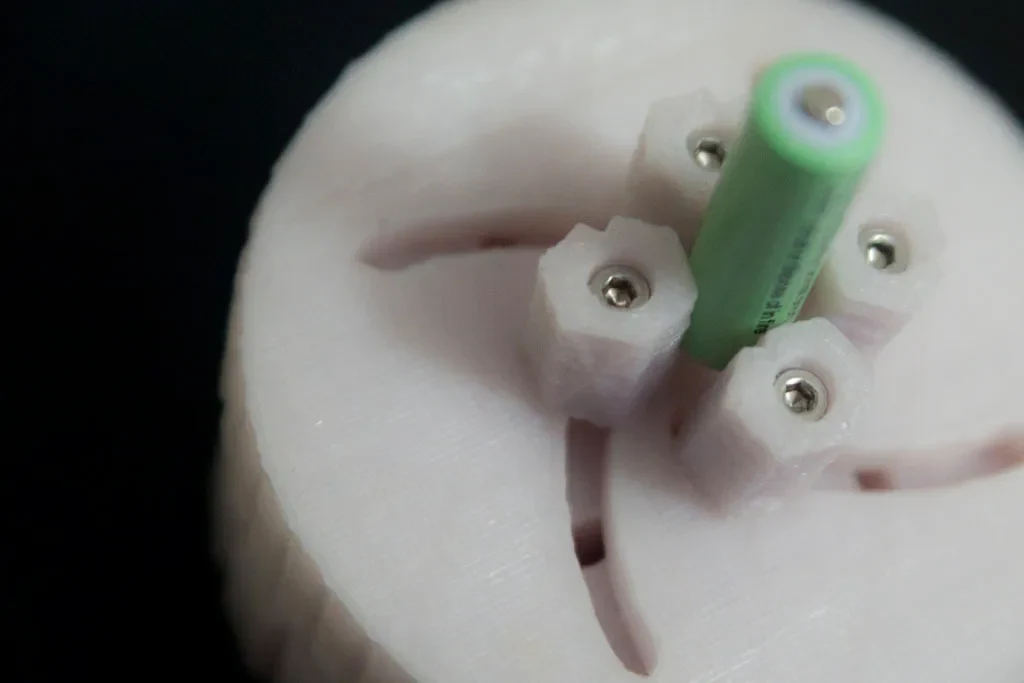

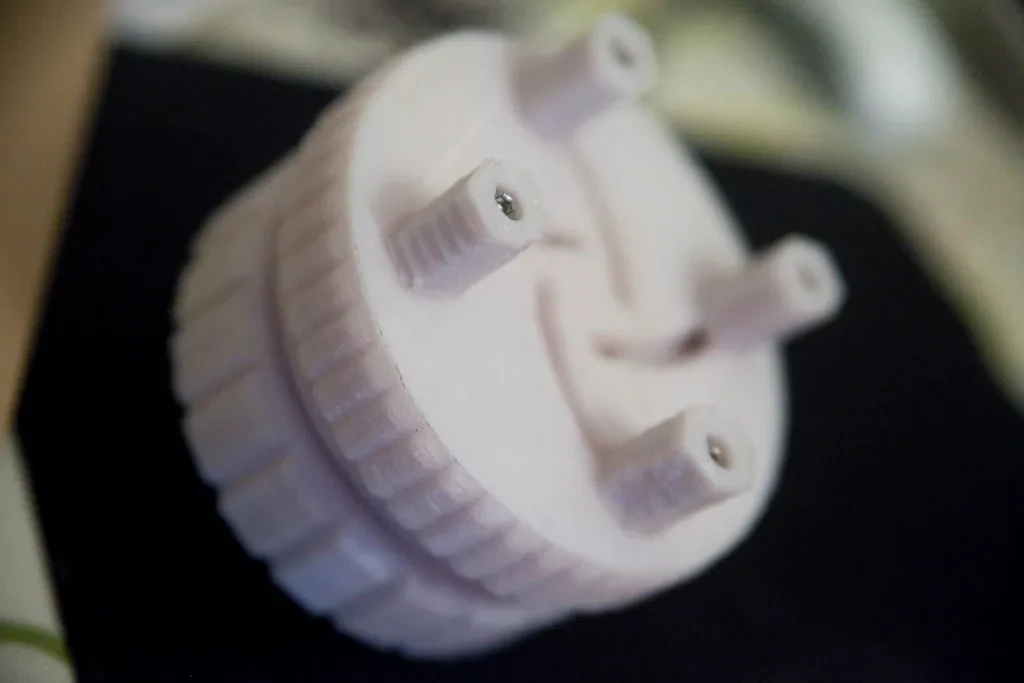

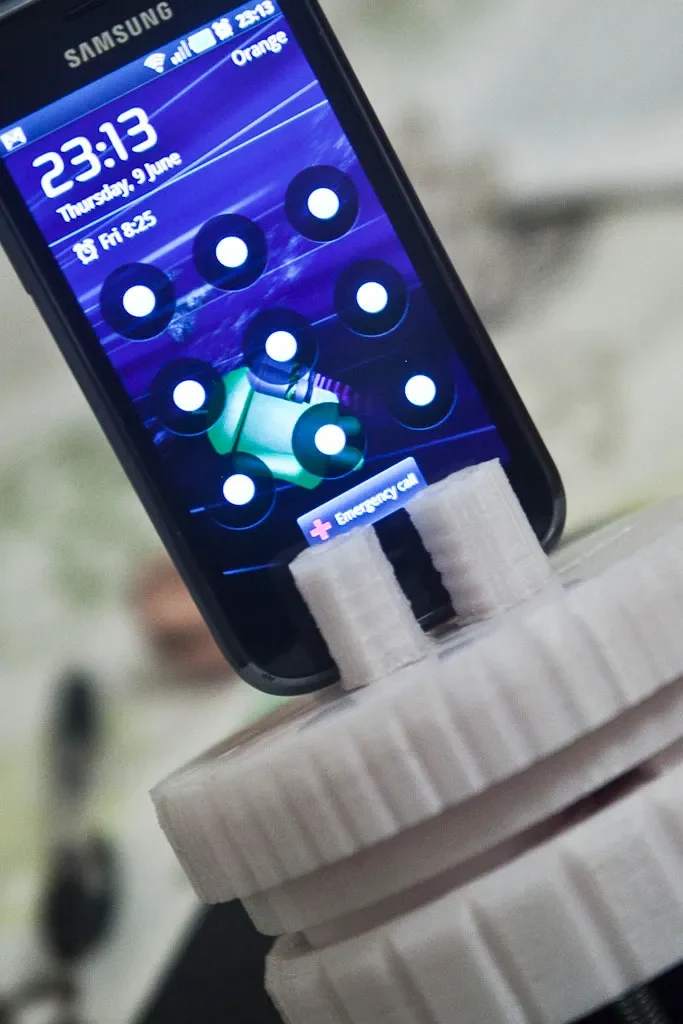

Вы можете создать новые челюсти в соответствии с вашими требованиями! Это отличный инструмент, который можно установить на токарный станок, дрель, дремель или просто использовать для хранения предметов на верстаке.

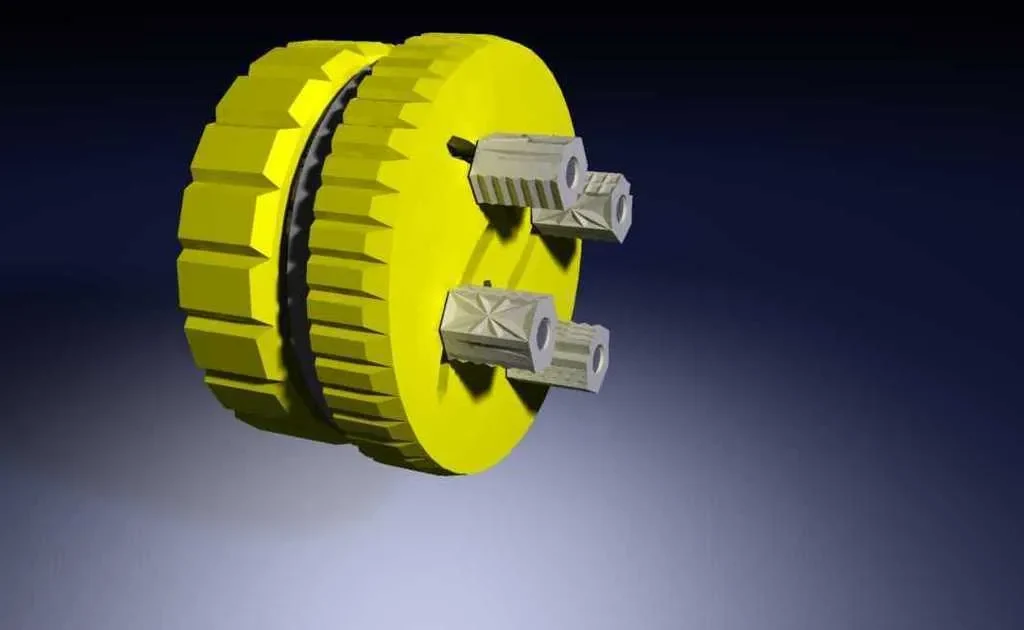

У меня было время для обучения моделированию в Carrara и Hexagon, которое я использовал для создания этой штуки. Я использую его уже долгое время, делая забавные вещи и смешивая его с фотографией, но никогда не пробовал ничего конкретного.

Вам понадобятся 8 болтов M4-40, 8 стопорных гаек, 1 болт с шестигранной головкой M7-40(мин) и гайка.

Видео патрона в действии http://youtu.be/94ZhwGUWB5I

Инструкции

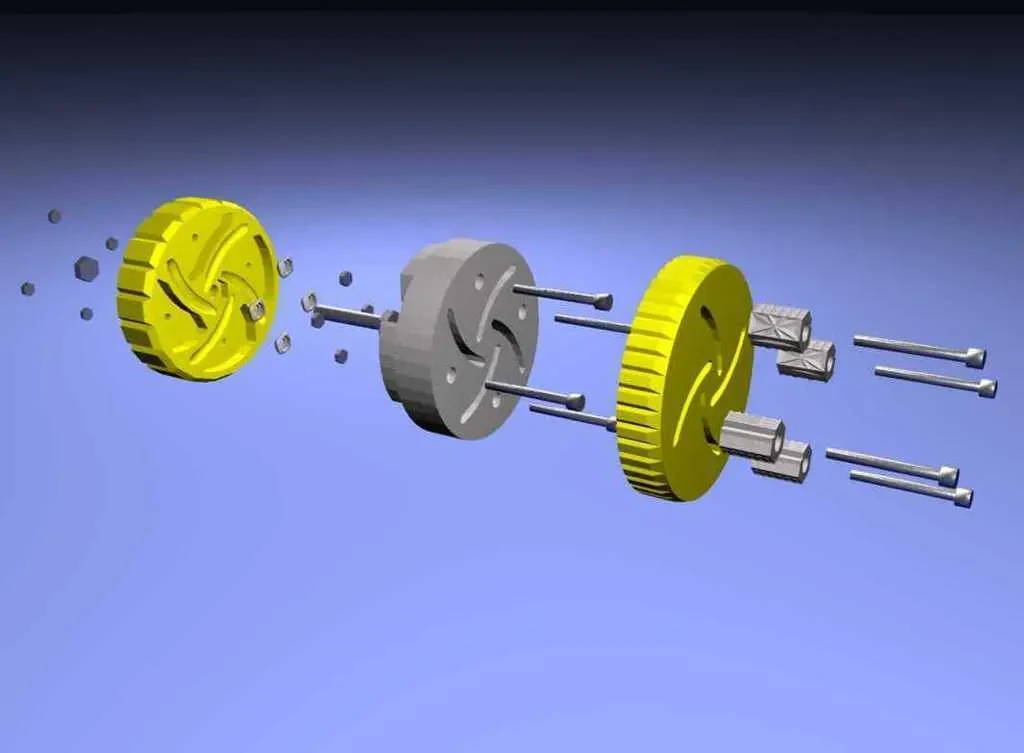

Диаграмма должна давать лучшее объяснение ее построения. Все было спроектировано таким образом, чтобы детали и структура располагались лицевой стороной вверх с небольшим выступом.

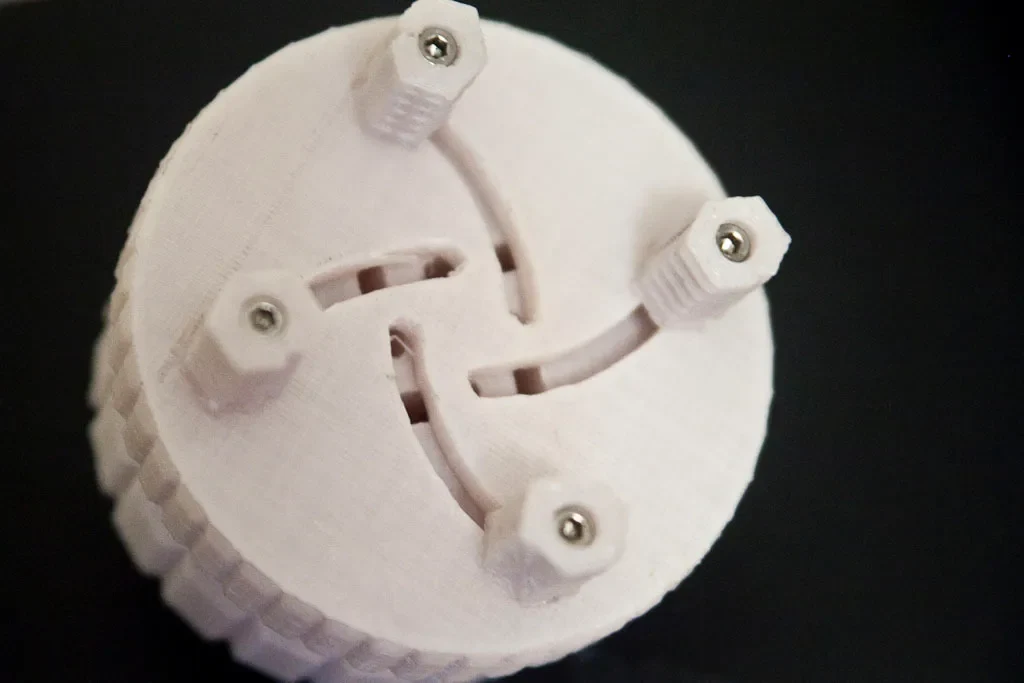

Используйте болты на кулачках, чтобы зафиксировать и ослабить патрон; вращение захватов будет перемещать кулачки внутрь и наружу. ��ажно сжать все четыре челюсти!

К безопасности всего, что может вас ослепить, следует относиться серьезно!
