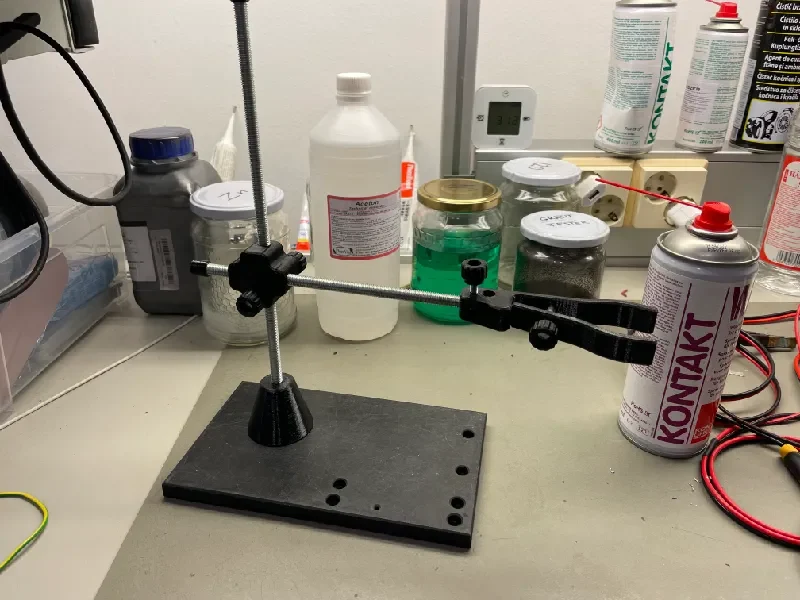

Регулируемый лабораторный стенд с зажимом........
Я начал экспериментировать с гальванопокрытием меди и никеля, и быстро возникла потребность в универсальной и регулируемой подставке для пробирок.
Особенности

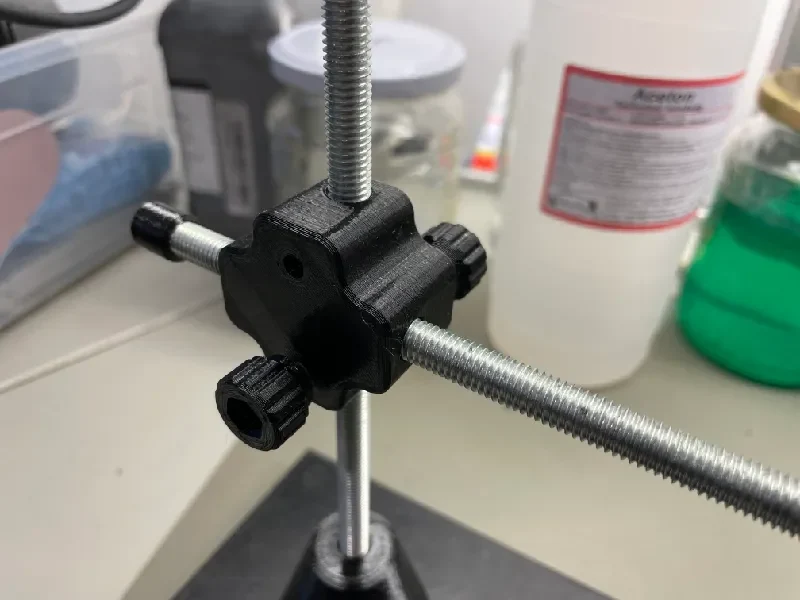

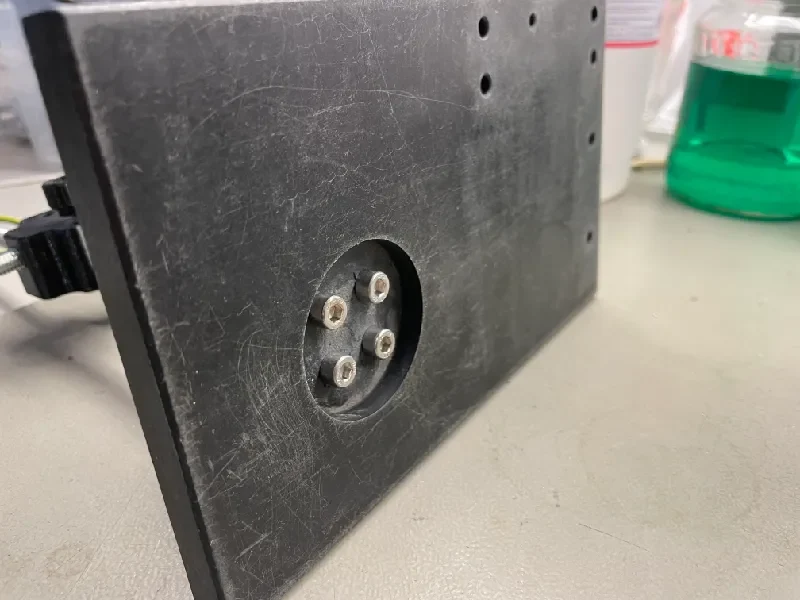

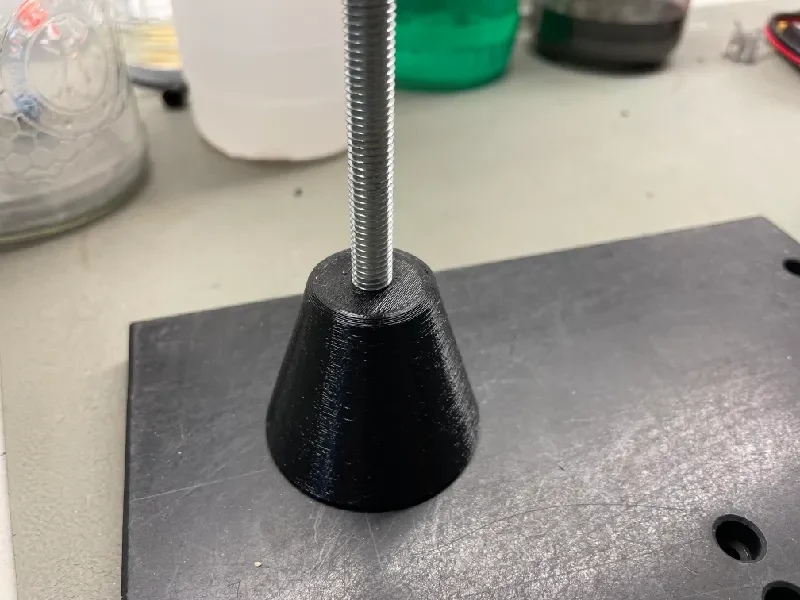

В качестве основания подставки у меня была тяжелая пластиковая пластина. Для конструкции я решил использовать стержни М8 и гайки и болты М5 для регулировочных винтов. Я использовал стержень М8 диаметром 30 см для вертикальной оси и стержень М8 диаметром 20 см для горизонтальной оси. Отверстия в держателе X имеют резьбу для облегчения установки винтов. После печати вы можете просверлить большие отверстия сверлом диаметром 8 мм, чтобы можно было легко перемещать их вверх/вниз/влево/вправо.

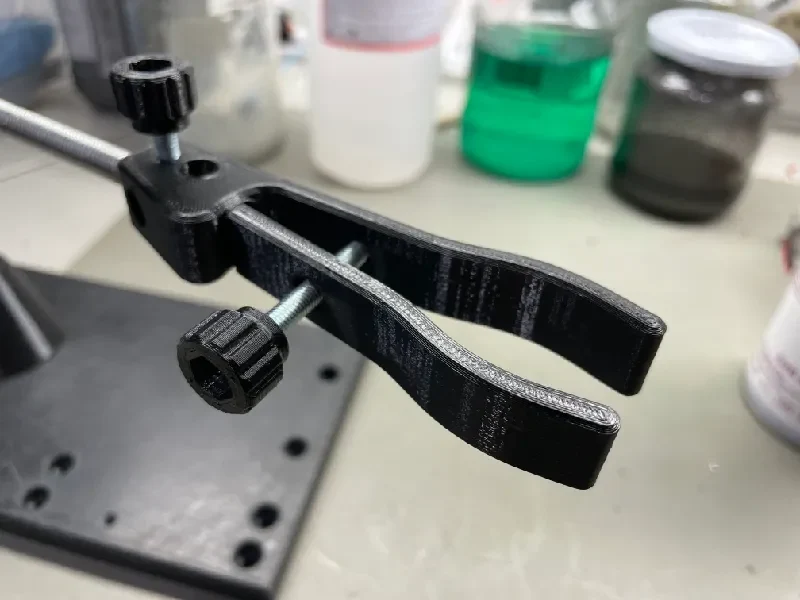

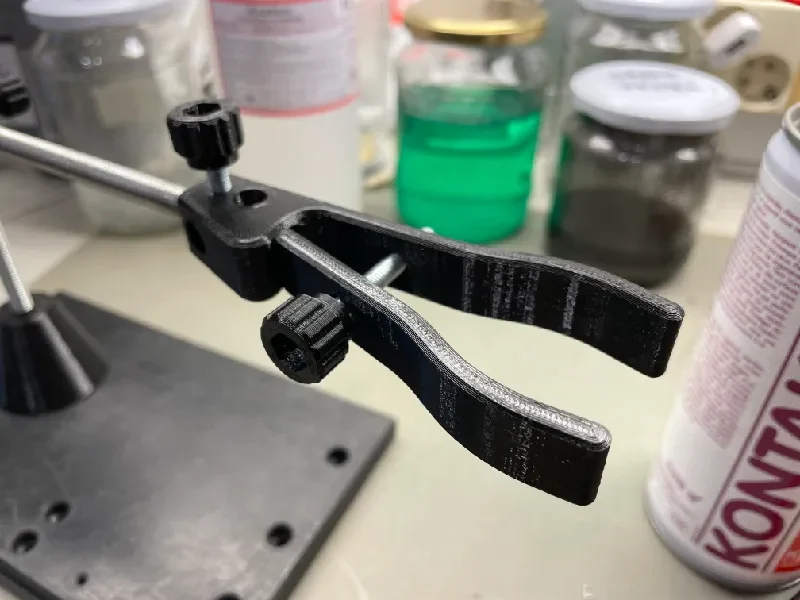

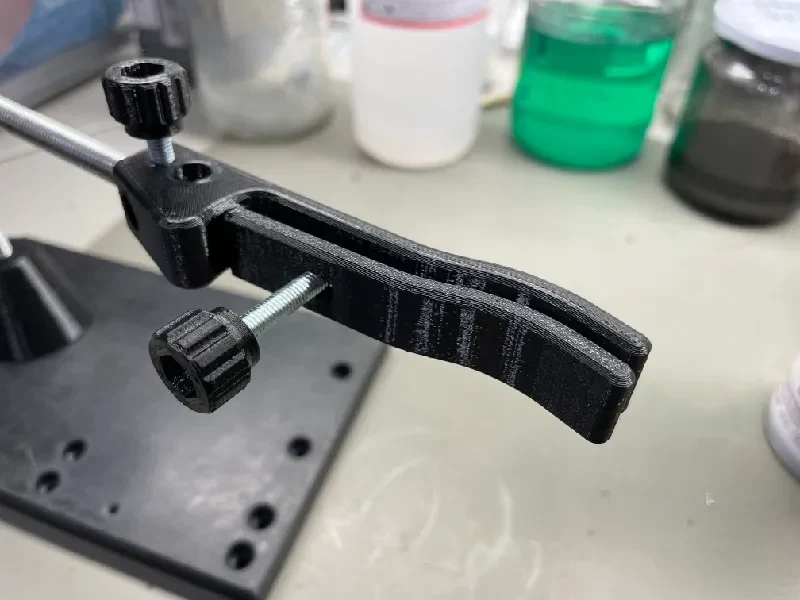

При необходимости держатель пробирки можно установить под разными углами. Зажим можно перевернуть, если вы хотите удерживать плоские предметы, например листовой анод для электролиза. Или вы можете использовать его как обычный способ хранения обычных пробирок или стаканов. Зажим можно перевернуть, вытянув и вставив его обратно.
Печать

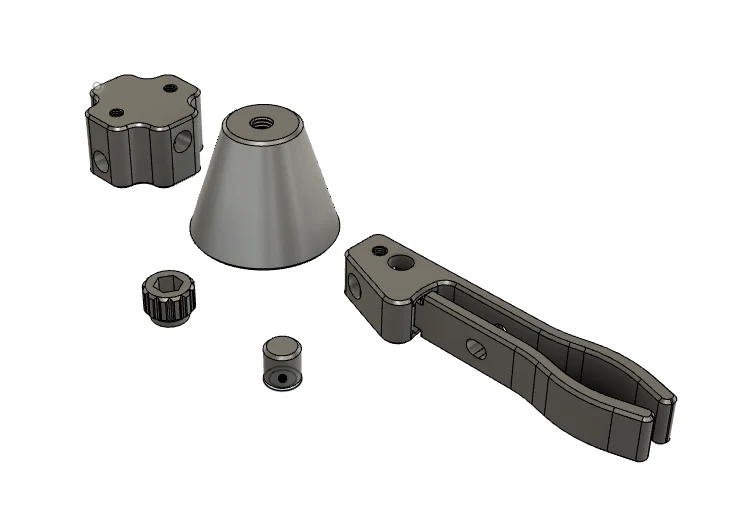

Инструкции по печати и потребности в поддержке показаны на снимке экрана PrusaSlicer. Я использовал 3 периметра и, возможно, 20% заполнения, напечатал из PETG. Я не рекомендую PLA, так как он не выдерживает даже температуры 50-60°С. Колпачки стержней должны быть напечатаны из гибкого материала или вы можете просто напечатать их из PETG, а затем нагреть их и надеть на стержни. Зажимная часть имеет два отдельных тела, которые следует разделить и распечатать отдельно при нарезке в PrusaSlicer.
Спецификация
3шт Винт-шестигранник М5х20 DIN 933 для стопоров на осях
1шт M5x30 для зажима
1шт гайка М5
1 шт. стержень M8 30 см
1 шт. стержень M8 20 см
1 запасная опорная пластина (все, что найдете)
Развитие
Я буду публиковать любые дальнейшие разработки в будущем.
Любые вопросы и предложения приветствуются :)
Обратная связь важна!
Я провожу бесчисленные часы, совершенствуя и тестируя свои проекты, и мне бы хотелось услышать и ваши отзывы. Если вам нравятся мои работы, буду благодарен за лайк или комментарий. Пожалуйста, опубликуйте фотографию, если вы распечатаете это.
