Кнопки для дисков, совместимые с Lego........

[Тестирование импорта из Thingiverse — https://www.thingiverse.com/thing:1005]
Как улучшить такую замечательную идею, как кнопки для одежды, которые можно распечатать на 3D-принтере с помощью Makerbot?

Да ведь сделайте их совместимыми с Lego! Естественно.

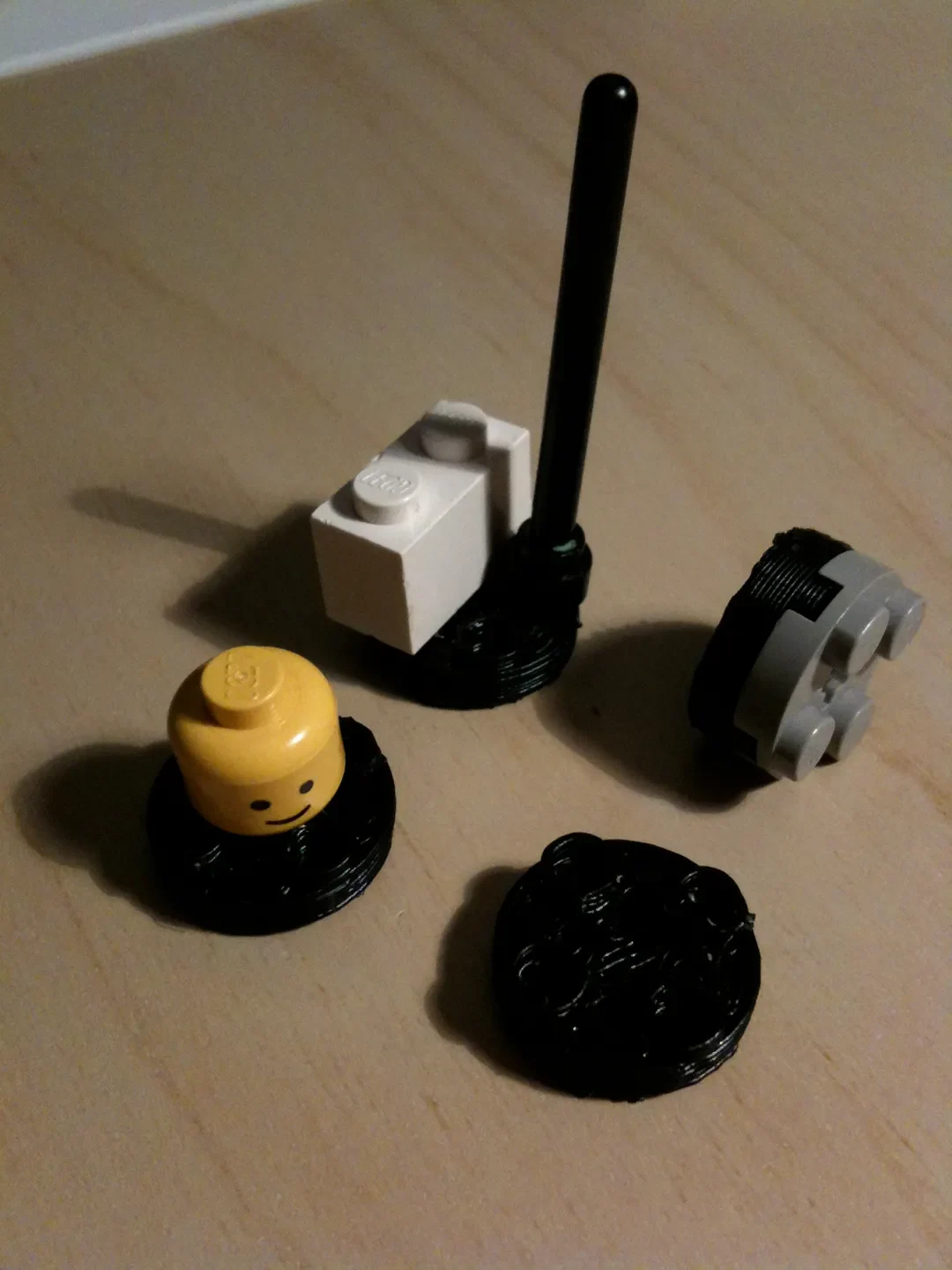

Обновление от 4 октября 2009 г.: В файлах дизайна ручки имеют диаметр 5 мм. Я повторно измерил исходный диск Lego после того, как получил несколько тестовых отпечатков Shapeways, и оказалось, ч��о ручки Lego на самом деле имеют диаметр ближе к 4,8 мм. Мне повезло с кнопками, напечатанными с помощью MakerBot3D; усадка привела к уменьшению их диаметра примерно до 4,9 мм. Печатные версии Shapeways более точны: диаметр 5,00 мм, ± 0,05 мм. Пластиковых материалов достаточно, чтобы в них по-прежнему помещались блоки LEGO «нормального размера», но металлический был слишком широк в диаметре.

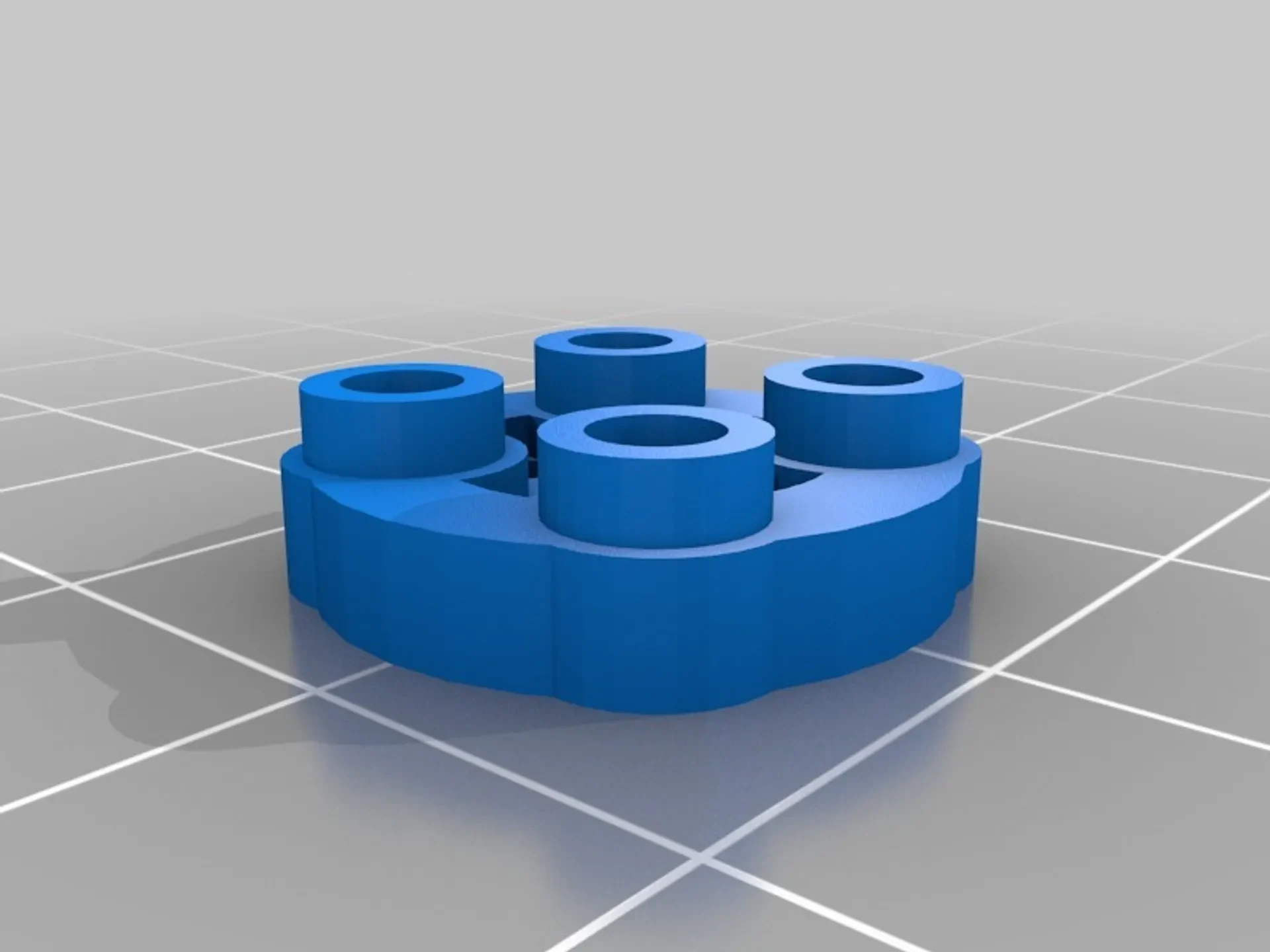

Обновление 2009/11/07: Я экспериментировал с OpenSCAD (http://www.openscad.org/) и нашел прикрепленный вариант DiscButton_20091107. В этот вариант я даже добавил нижние «розетки». Это почти слишком просто, когда все это код!

Отказ от ответственности: LEGO является товарным знаком LEGO Group, и эти исследования никоим образом не связаны с LEGO Group. Черт! Файлы имеют лицензию CC; ничто не помешает им самим принять и расширить его, если они того пожелают! ;-)

Распечатать инструкции
Лицензия: Creative Commons — Инструкции по указанию авторства

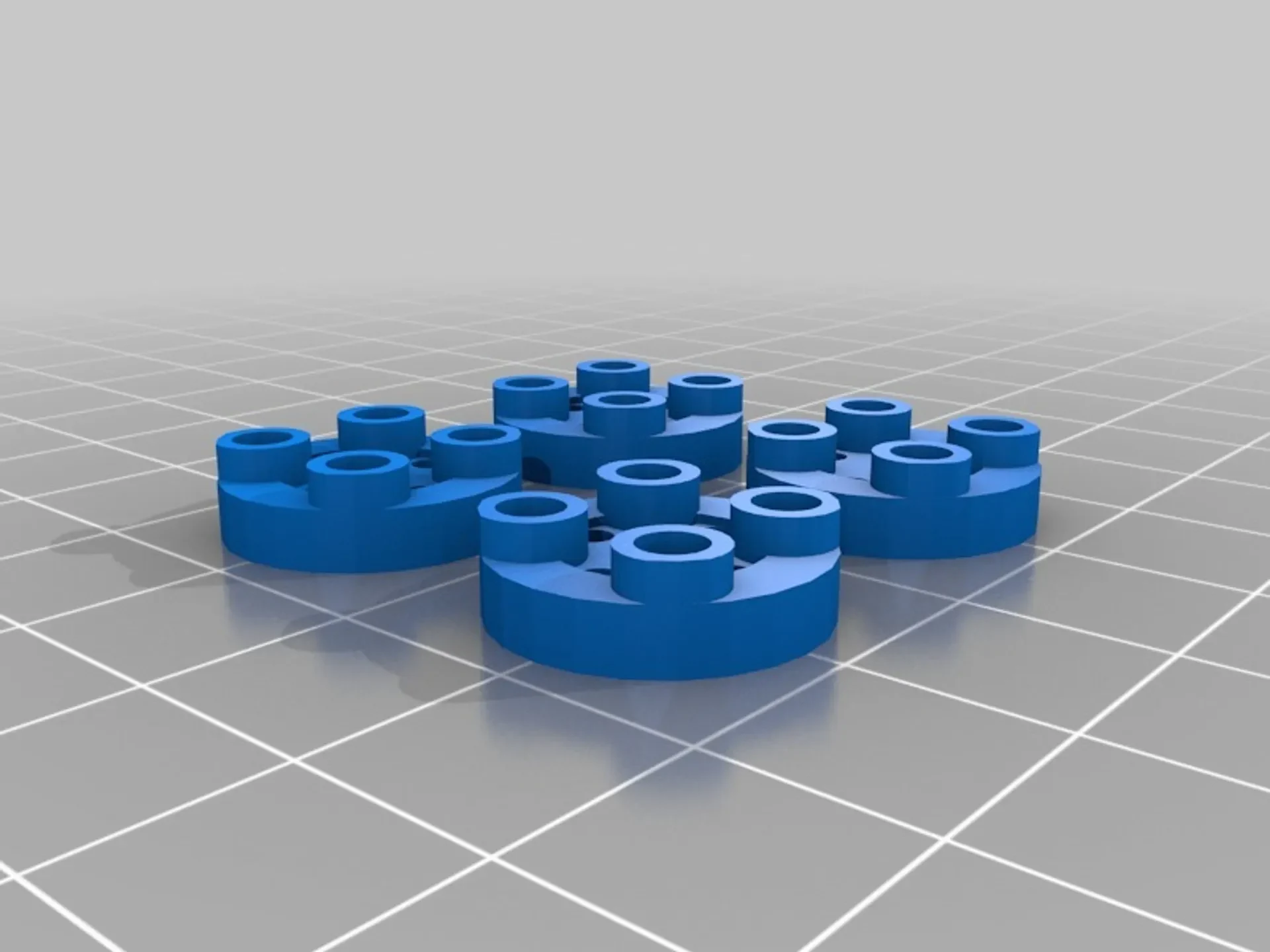

Загрузите СТЛ. Он печатает четыре кнопки.

Плот STL в Скейнфордже

Распечатайте полученный gcode.

Расточить отверстия. Я только что использовал пару шестигранных ключей для сборки принтера Makerbot3D.

Пришиваем к одежде. Используйте меньшие внутренние отверстия для резьбы, чтобы большие внешние отверстия оставались свободными.

Загрузите исходный код SketchUp и адаптируйте дизайн к своему приложению.
