Кронштейн удлинителя руля велосипеда для Brompton M/H

Шарнирный кронштейн для поддержки трубки/цилиндра удлинителя руля над изогнутыми рулями Brompton на моделях M и H, таких как H6R. Удлинитель дает вам больше места на руле для установки таких вещей, как фары, телефоны, элементы управления электровелосипедом, велосипедные компьютеры и т. д.

Большинство удлинителей руля, похоже, предназначены для использования с прямыми рулями. Кронштейны должны прикрепляться к плоской части (например, к середине) и не должны быть достаточно длинными, чтобы ��оходить от дна впадины вверх и над горизонтальными концами. Плюс они мешали моему держателю батареи Swytch.

Для STL и руль, и удлинитель должны быть 22,2 мм. Если что-то отличается, вы можете использовать сценарий OpenSCAD и обновить переменные.

В качестве цилиндра-удлинителя вы можете распечатать цилиндр диаметром 22,2 мм выбранной вами длины или купить его. Мне нужен был тот, который можно было бы использовать в качестве зарядного устройства USB, поэтому я получил вот это (и выбросил скобки): https://www.amazon.com/gp/product/B09DPLG71D/

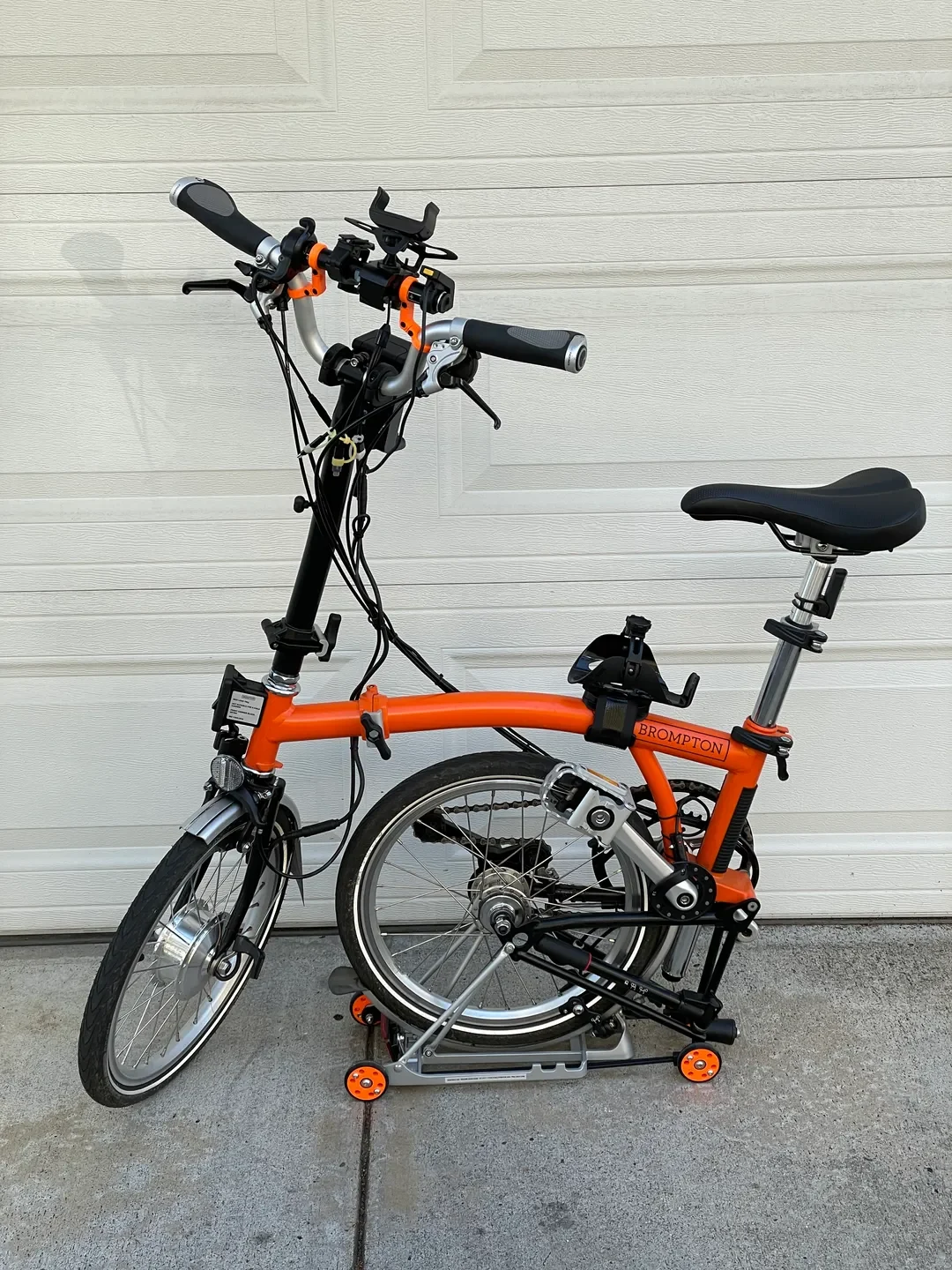

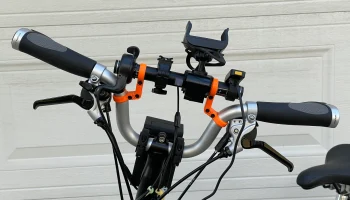

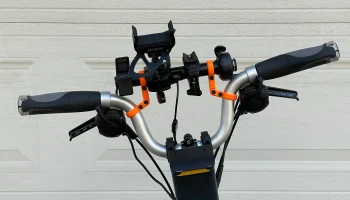

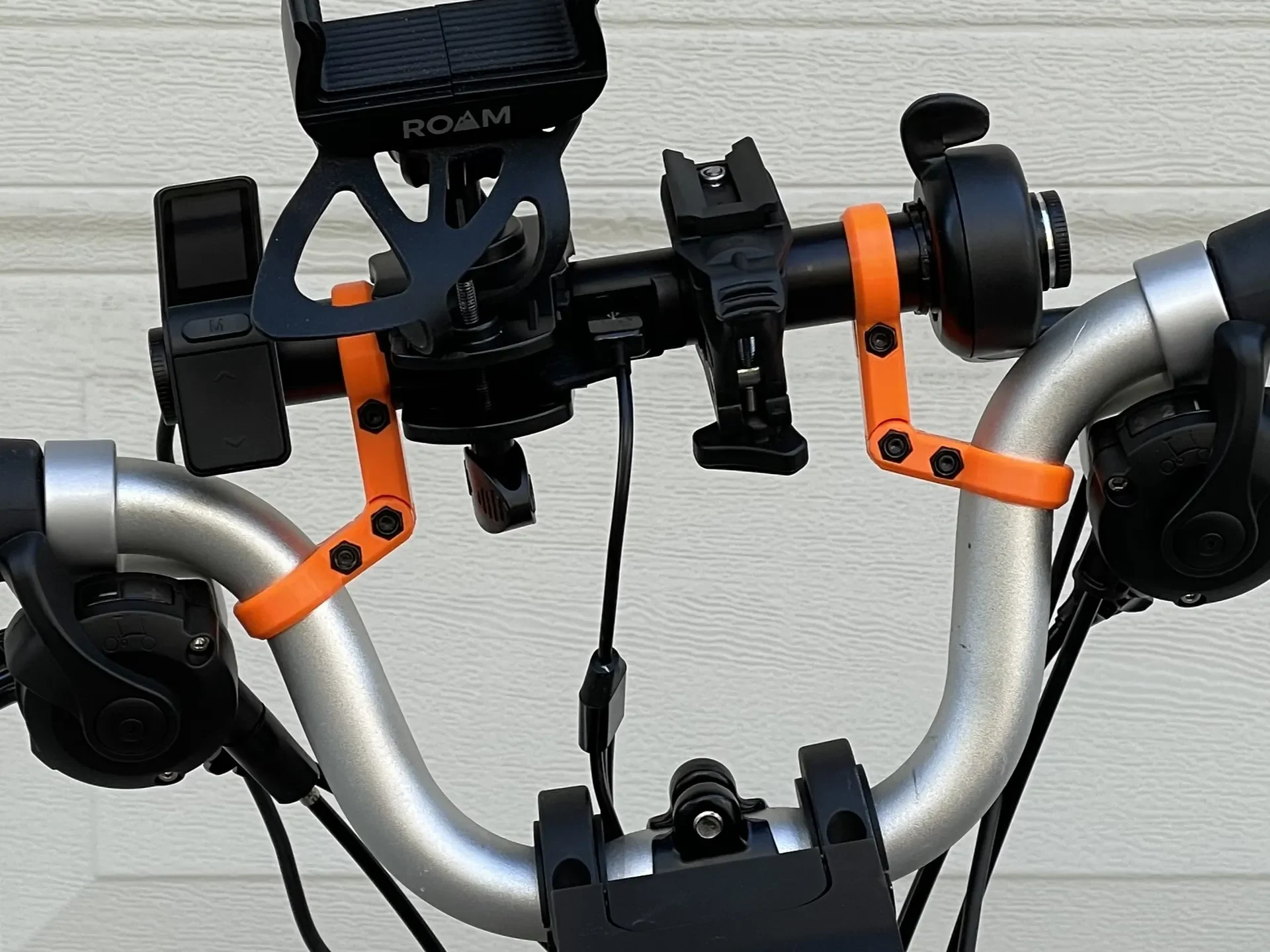

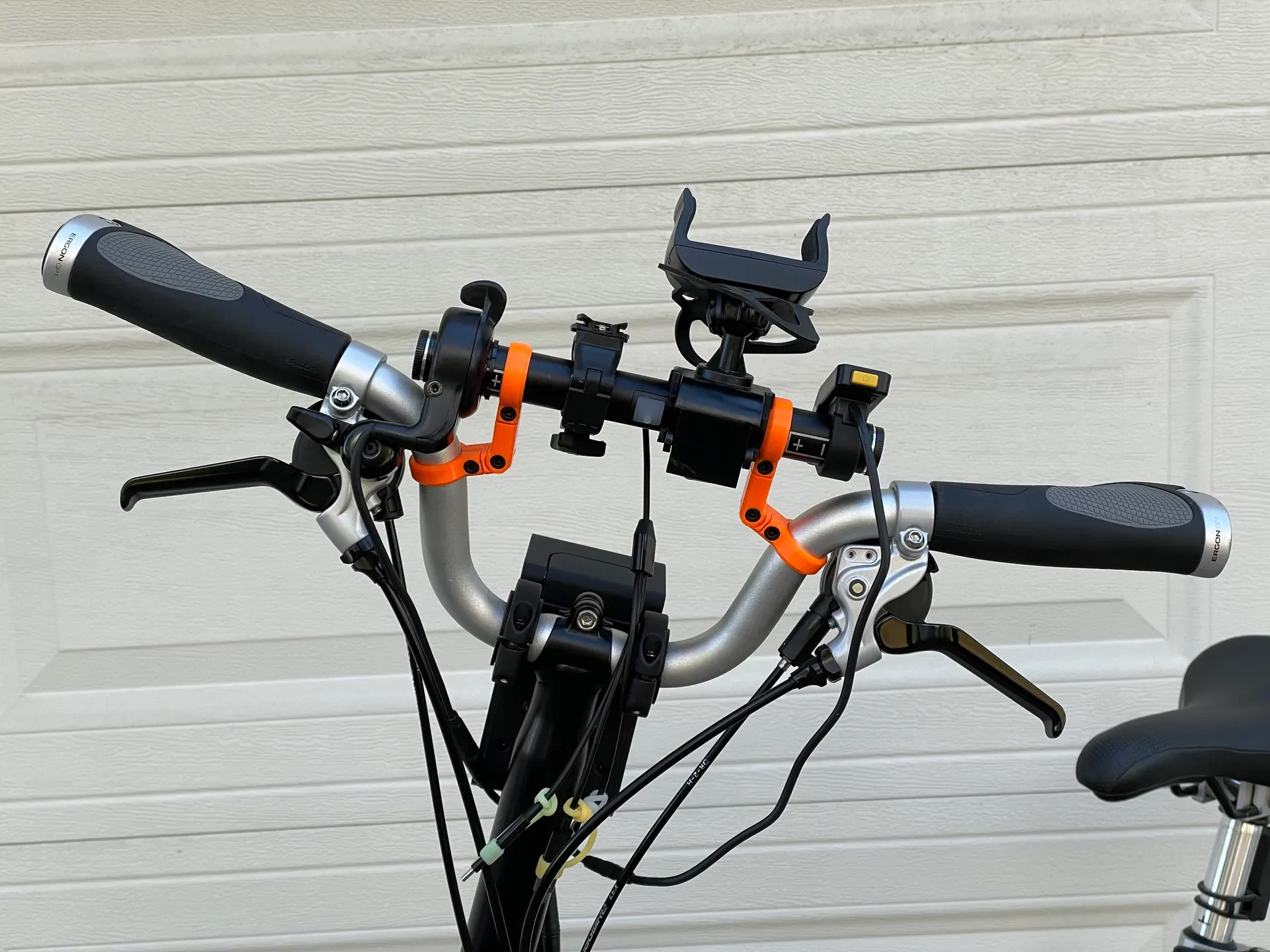

Размер v4 рассчитан на то, чтобы нижняя часть располагалась как можно выше на руле (рядом с переключателями), а удлинитель чуть выше уровня внешних частей руля, как можно дальше друг от друга (ближе к концам удлинителя). (На изображениях изображена версия 3, которая была немного длиннее.)

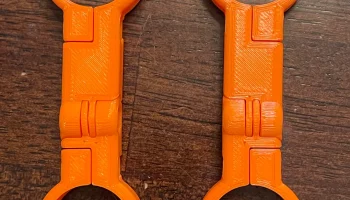

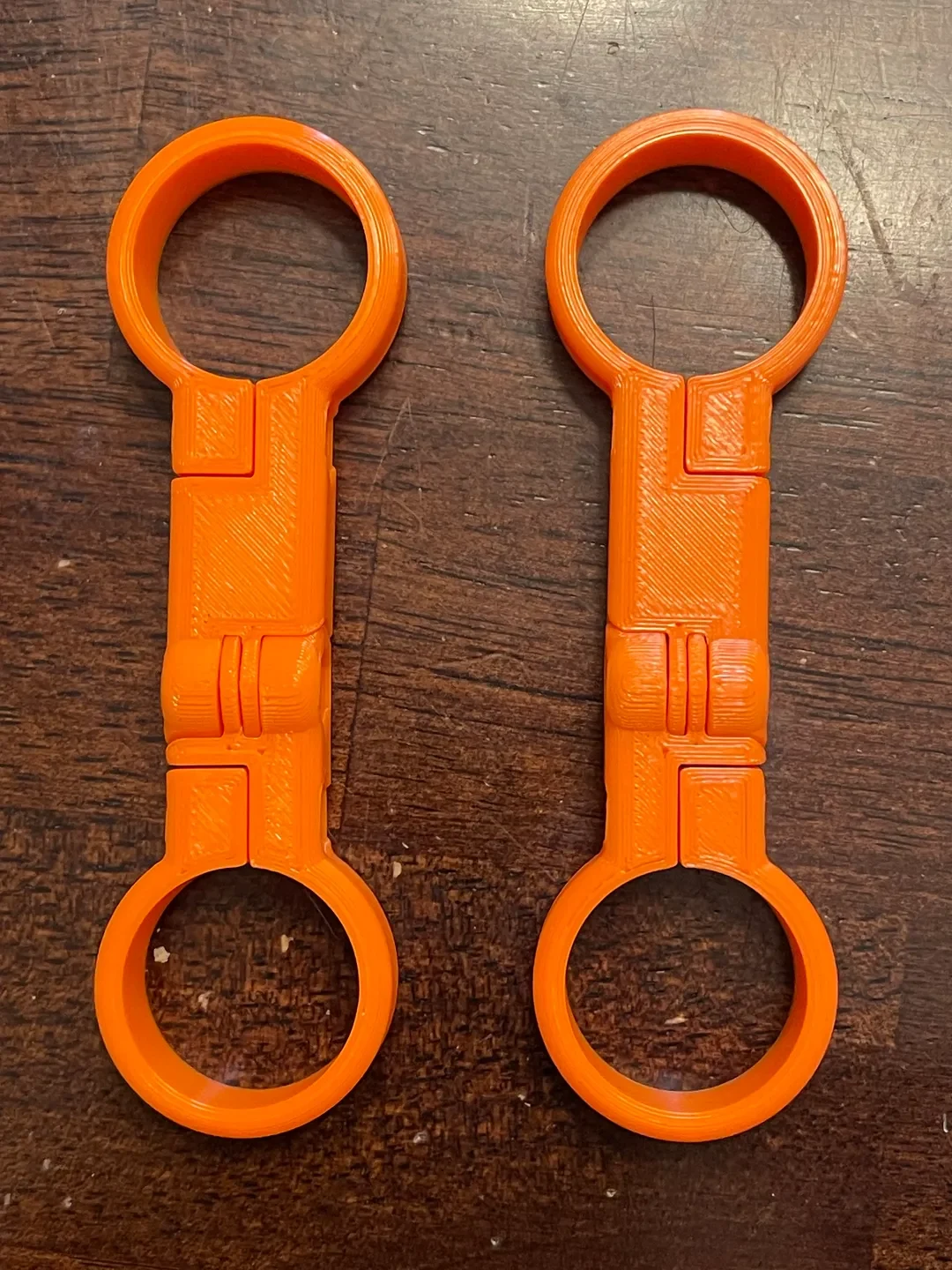

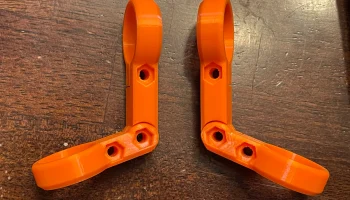

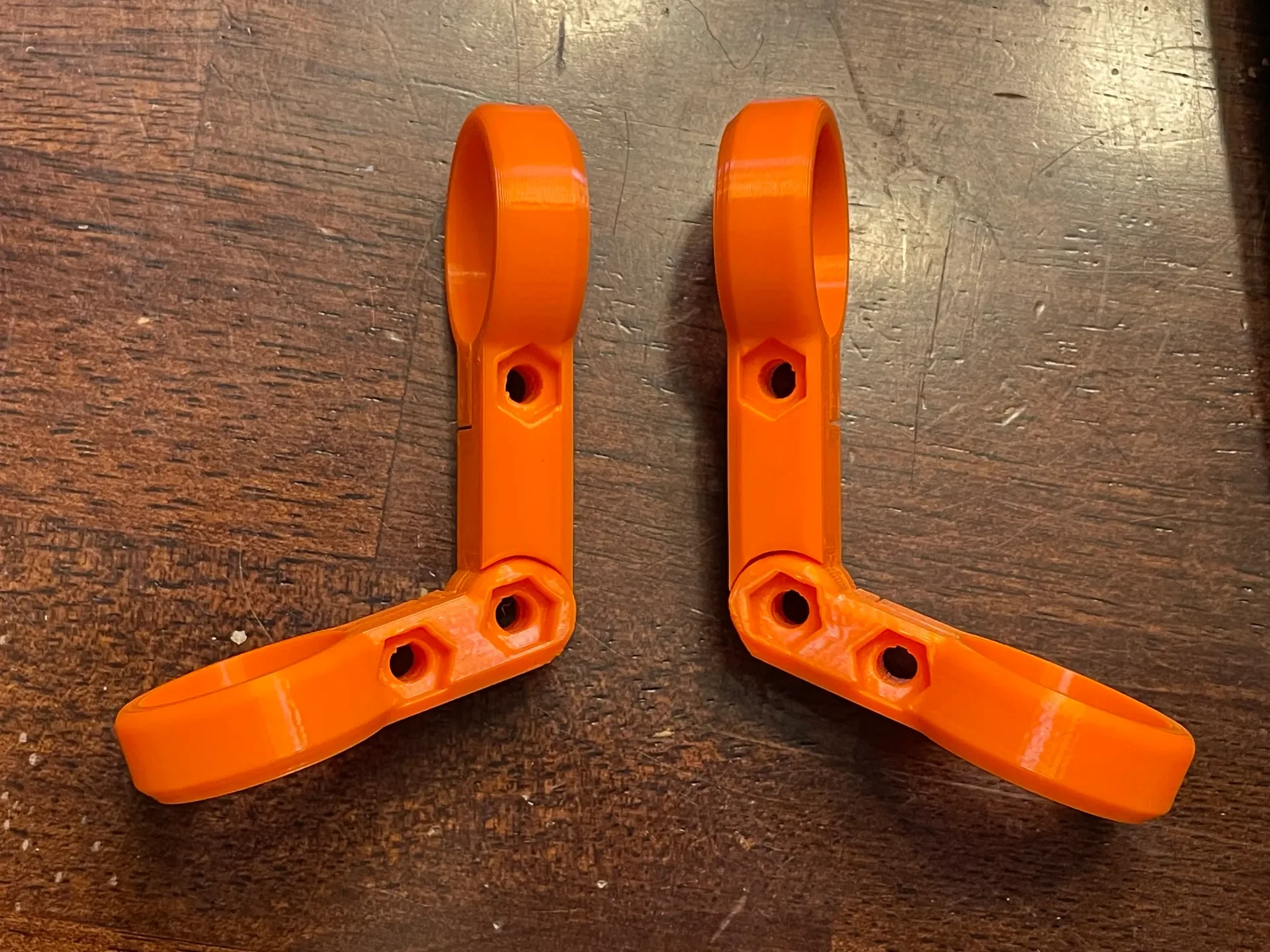

Чтобы распечатать, клонируйте деталь и отразите ее по самой длинной оси, затем разделите каждую копию на две части и отведите их друг от друга. Шарнир не предназначен для печати на месте. Зажимы имеют немного больший зазор, поэтому на хорошо настроенном принтере у них должен быть зазор. Если ваш предохранитель, используйте скрипт OpenSCAD и увеличьте отстой.

Рекомендую прочный материал. Я использовал смесь Prusament PC Blend (оранжевого цвета Prusa, чтобы соответствовать моему Brompton), но, вероятно, подойдет ABS или PETG. Нейлон, вероятно, слишком гибкий, а PLA, вероятно, со временем деформируется.

Нарежьте прочные куски, например, 3-4 стены и 25% кубическое или гироидное заполнение. Никакой поддержки не требуется.

Из оборудования вам понадобится:

6 болтов M4x18 мм с головкой шириной 7 мм и высотой 4 мм (общая длина 22 мм)
6 гаек M4 с расстоянием между лысками 6,9 мм и толщиной 3,1 мм.

Если ваше оборудование имеет другие размеры, вы можете использовать сценарий OpenSCAD и обновить переменные. Кроме того, я не использовал никаких шайб, а STL не рассчитан на их установку.

Я не был уверен, насколько он будет устойчивым, но он очень прочный. Я думаю, что расположение колец/зажимов почти под прямым углом, а не параллельно, помогает, потому что они могут просто вращаться.

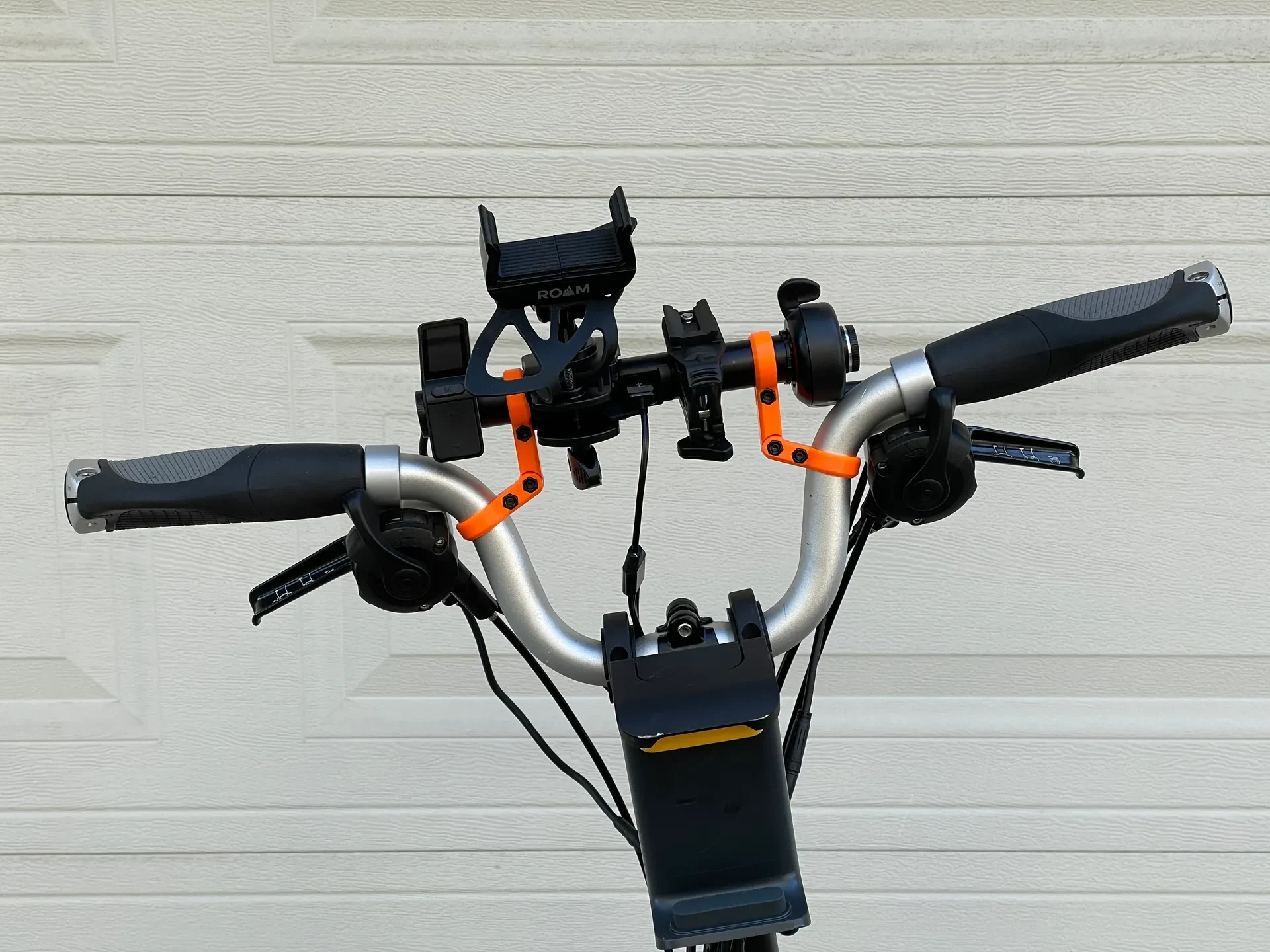

Обновление от 21 мая 2023 г.: Я обнаружил, что версия 4 нестабильна из-за меньшей длины и уменьшенного материала, поэтому в версии 6 я сделал ее шире и толще, что стабилизировало ее. Картинки все еще v3.
