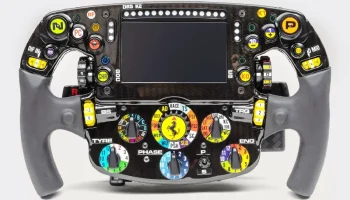

Руль F1 Феррари
Благодарим за «Руль F1», автор Ата Мерт Ака.

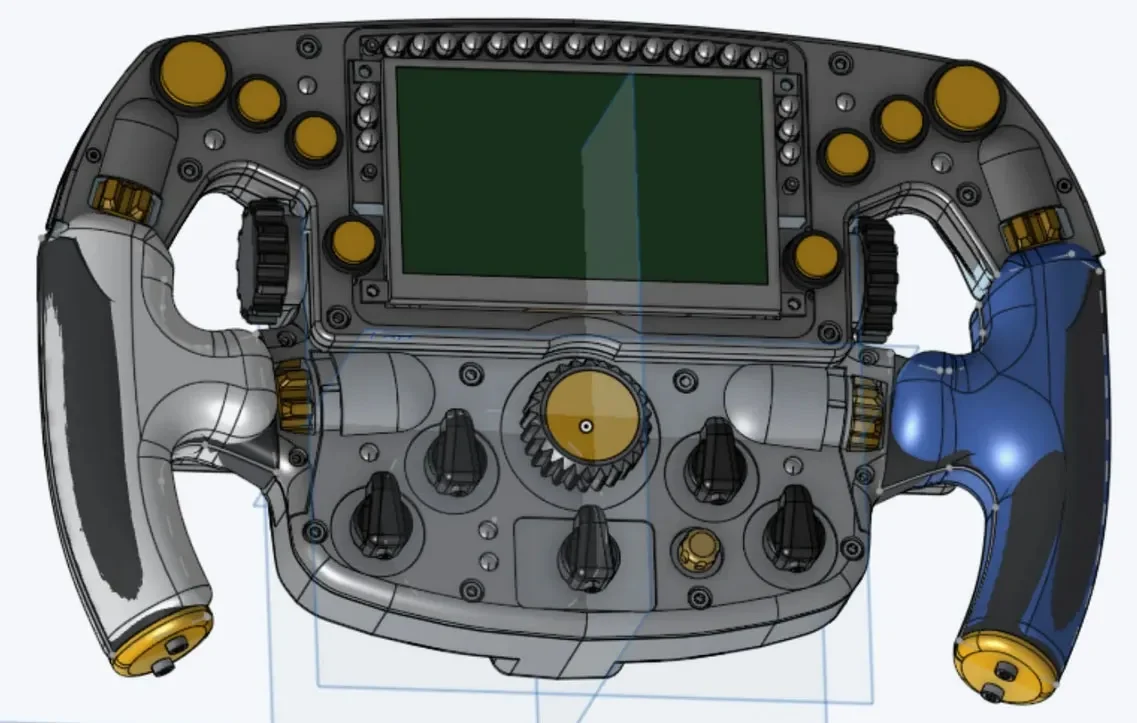

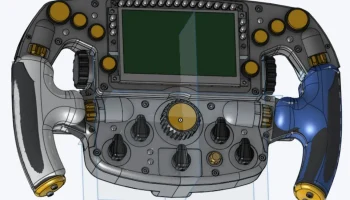

Это 100% точная инженерная модель, состоящая из более чем 200 деталей. Все, винт, гайка, печатная плата, экран и т. д., но у него есть множество 2D-поверхностей, которые невозможно напечатать на 3D-принтере. Везде, где было углеродное волокно, была двумерная поверхность = форма с нулевой толщиной. Он отображается в CAD и STL, но 2D-поверхности невидимы для 3D-принтера/слайсера. В моем первом 12-часовом отпечатке было много недостающих деталей, особенно ручки, где я впервые заметил проблему.

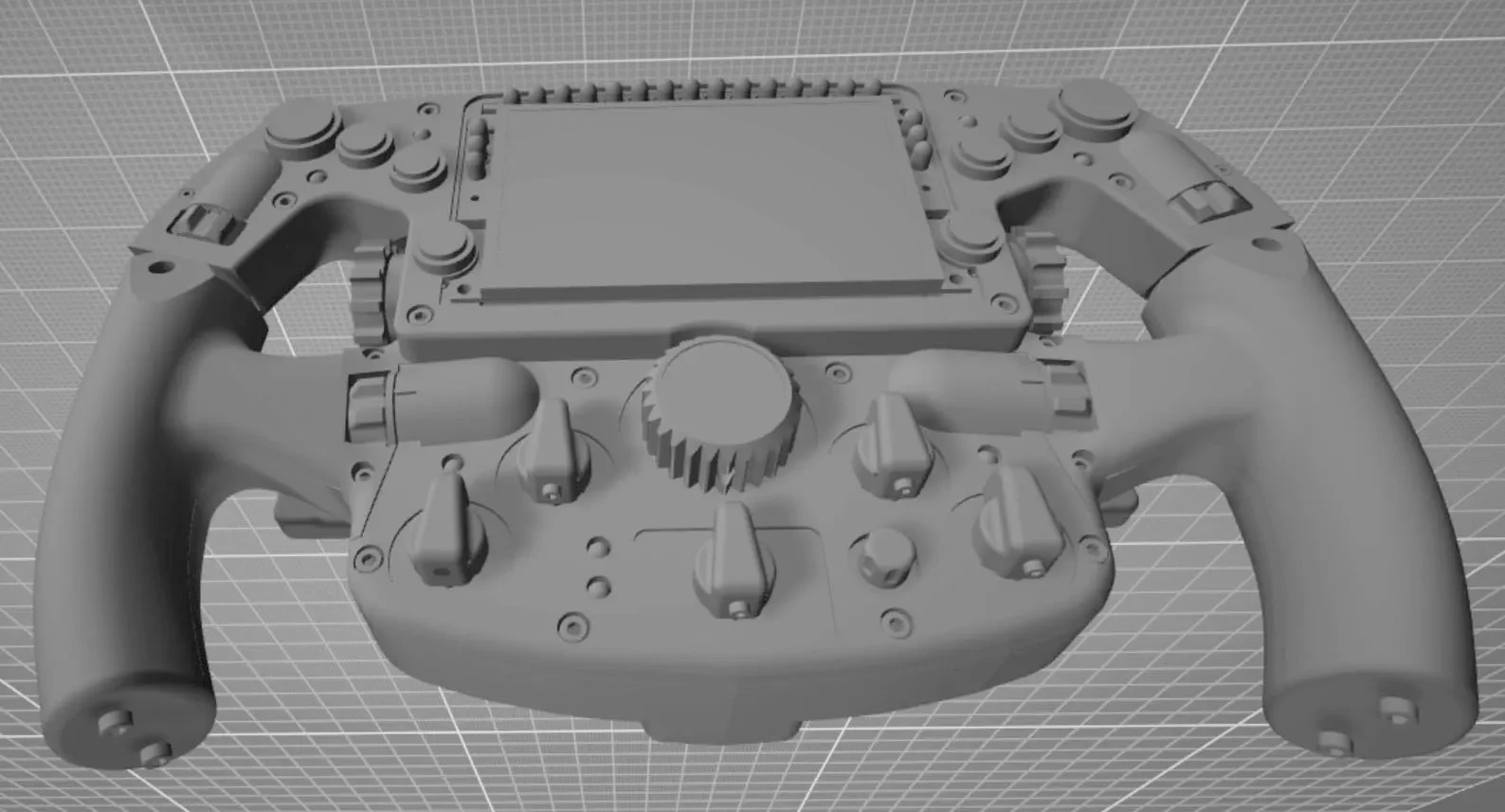

Я создал грубую копию модели рулевого колеса Solid внутри 2D-поверхностей SolidWorks, чтобы создать 3D-структуру, которую можно распечатать. Я сделал много итераций STL, а затем проверил результаты в слайсере. Было много дыр в G-коде и пробелов в заполнении, которые пришлось исправлять в САПР.
Поначалу я тратил часы, пытаясь индивидуально отредактировать все 248 деталей, стирая шайбы, схемы, винты и т. д. Тупо. Это не очень помогло. Я решил, что лучше заполнить объект целиком, чем пытаться выдолбить его. Поэтому перерисовывайте новые 3D-детали вместо преобразования существующих 2D-деталей в 3D.
Я скопировал контур ручек, чтобы создать 3D-объект, который близко, но не идеально соответствует модели SolidWorks. Затем я обнаружил, что большую часть модели поверхности необходимо затвердеть. Хаб ни к чему не подключался. Подрулевые переключатели передач были полыми сзади, и мне пришлось это воссоздать. Всю 2D-поверхность задней раскладушки из углеродного волокна пришлось перерисовать в 3D. Я сделал много итераций STL, а затем проверил результаты в слайсере.
Это редакция № 09 — незавершенное производство.

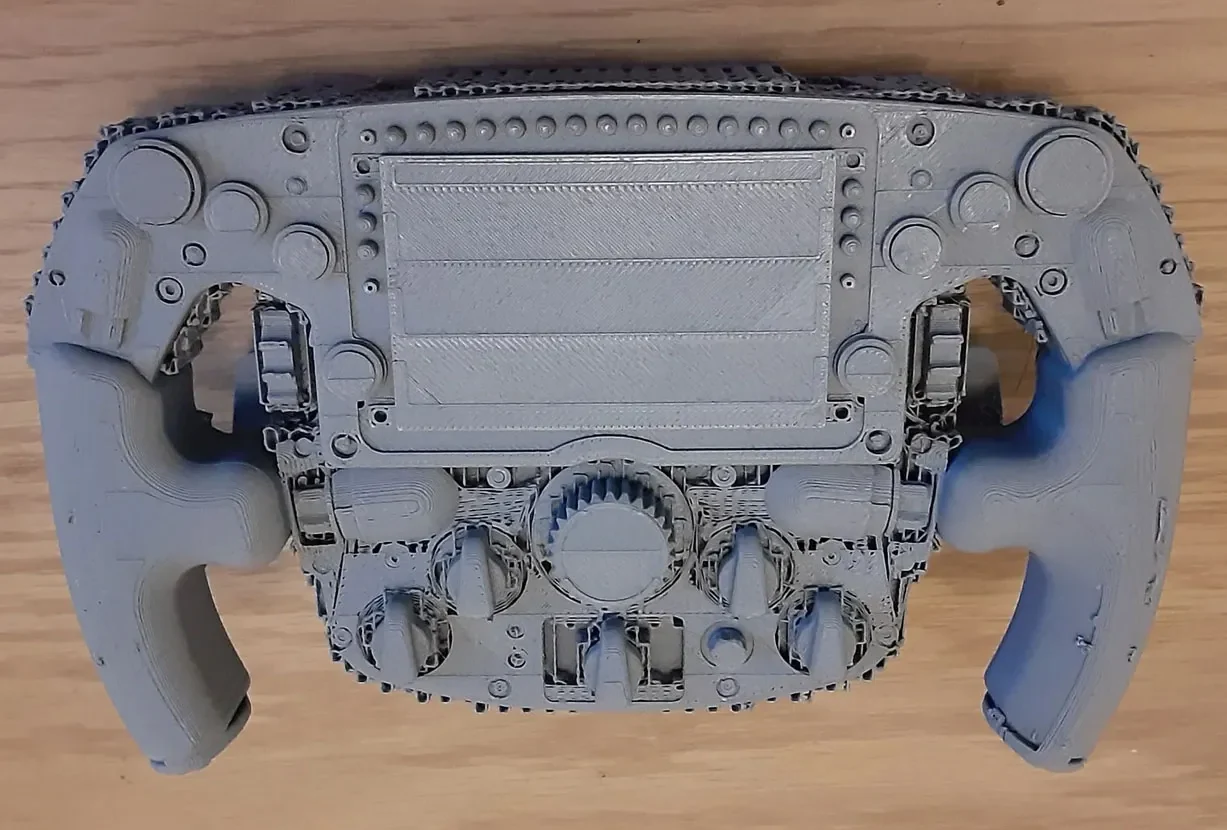

12-часовая печать завершена. Оно работает.
Советы по печати слайсером:
Я уменьшил полномасштабное колесо с 287 мм до 180 мм. (= 12 часов) Неудачная печать — 190 мм.
Поверните экран вверх, а концентратор вниз, затем сдвиньте концентратор под кровать, чтобы не распечатать большую часть текста.
Существует масса вспомогательного материала. Настолько сильно, что повредил отпечаток, когда я его оторвал.
Я изменил расстояние с 1,33 мм до 1,5 мм, чтобы сделать опору слабее.
Нить PLA «Бетон» = серая с черными частицами
