Коляска Velorex 560 - ДЕТАЛЬ №4 - Подвеска колес + основн...

Надеюсь, третья часть вам понравилась :)

https://www.printables.com/model/888136-sidecar-velorex-560-part-no3-the-sidecar-body-and

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

На сегодня я подготовил вам все тяги для соединения рамы коляски с мотоциклом.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

сначала начнем с подвески колес

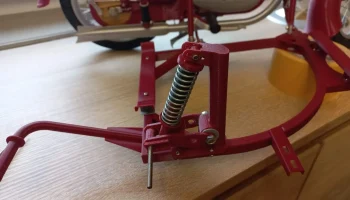

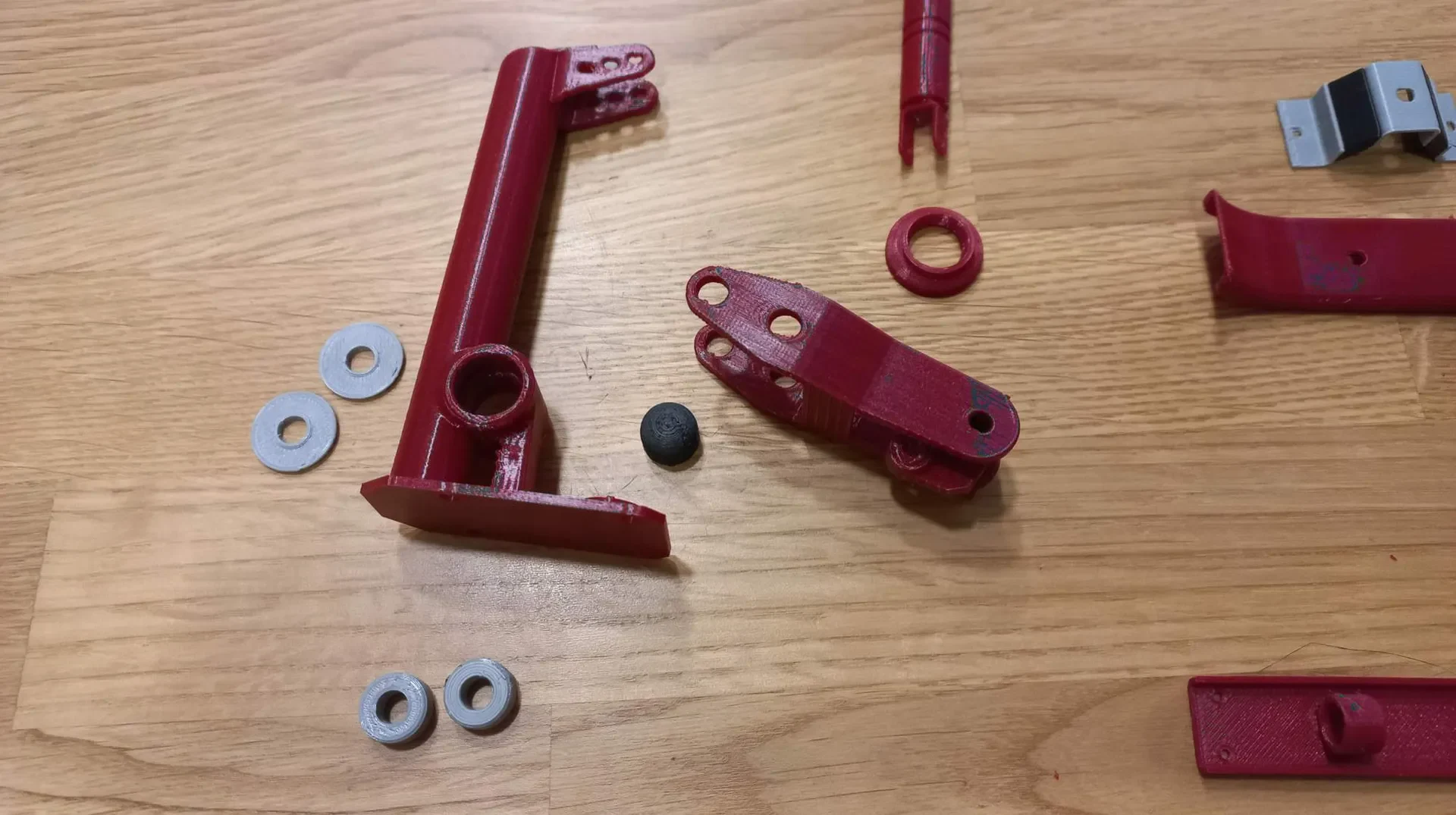

Инструкция по печати:

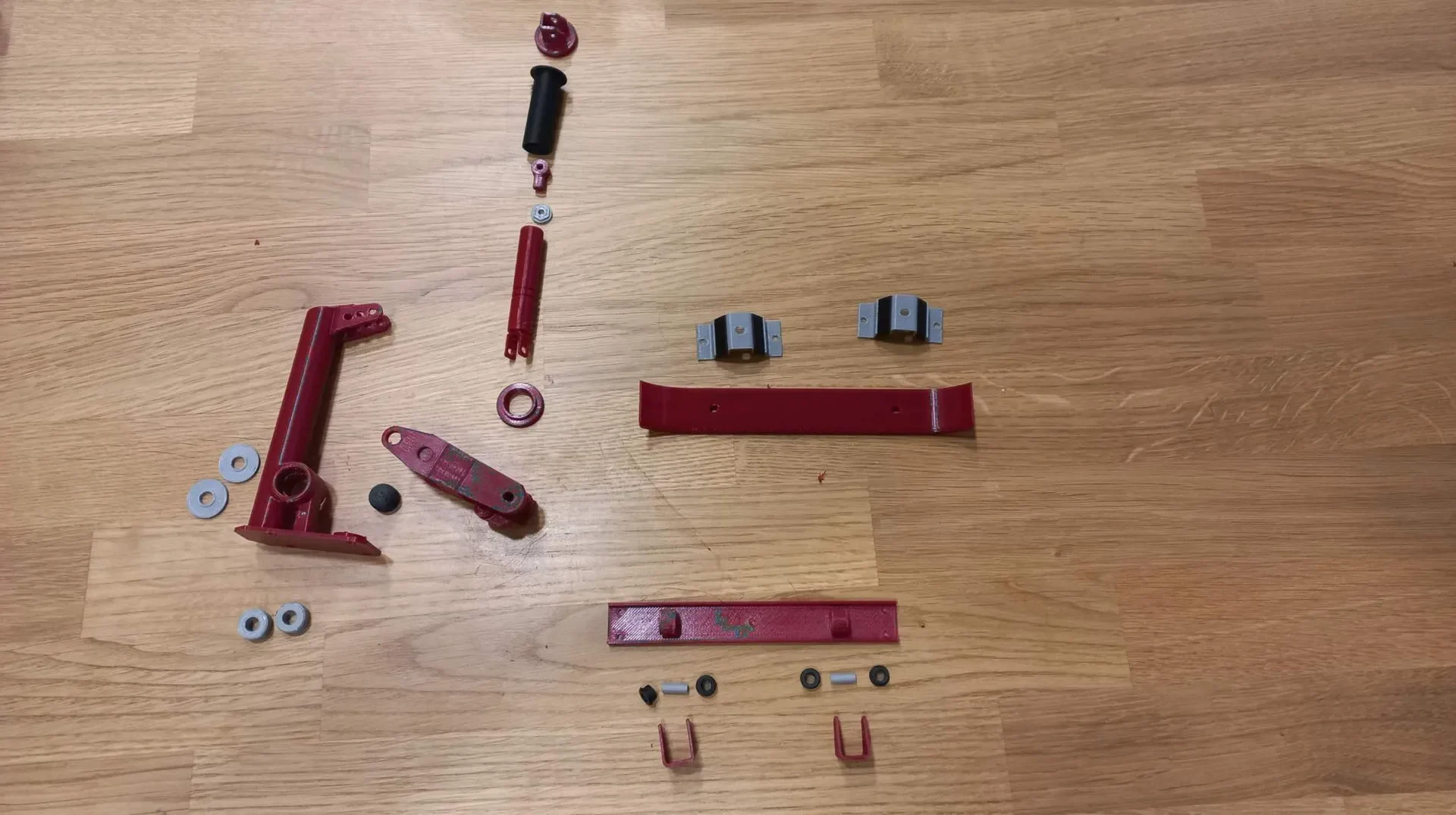

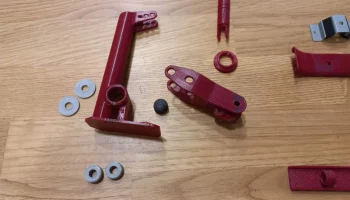

держатель — 1 шт, PLA красный, заполнение 50%, слой 0,15-0,2.
Качели_вилка — 1 шт., красный PLA, заполнение 50%, слой 0,15-0,2.
стопор — 1 шт, PLA/TPU черный, заполнение 20%, слой 0,15-0,2.
подшипник_крышка — 2 шт, PLA серый, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

Приклейте стопор в нужное место на держателе.
Нарезаем резьбу М4 в поворотной вилке и вкручиваем стержень с резьбой длиной 58 мм.
Вставьте 2 детали подшипников № 685ZZ в держатель.
Закройте подшипники крышками подшипников.
Сдвиньте Swing_fork.
Закрепите его болтом М5 и нижней гайкой.

во-вторых, мы можем доделать амортизатор

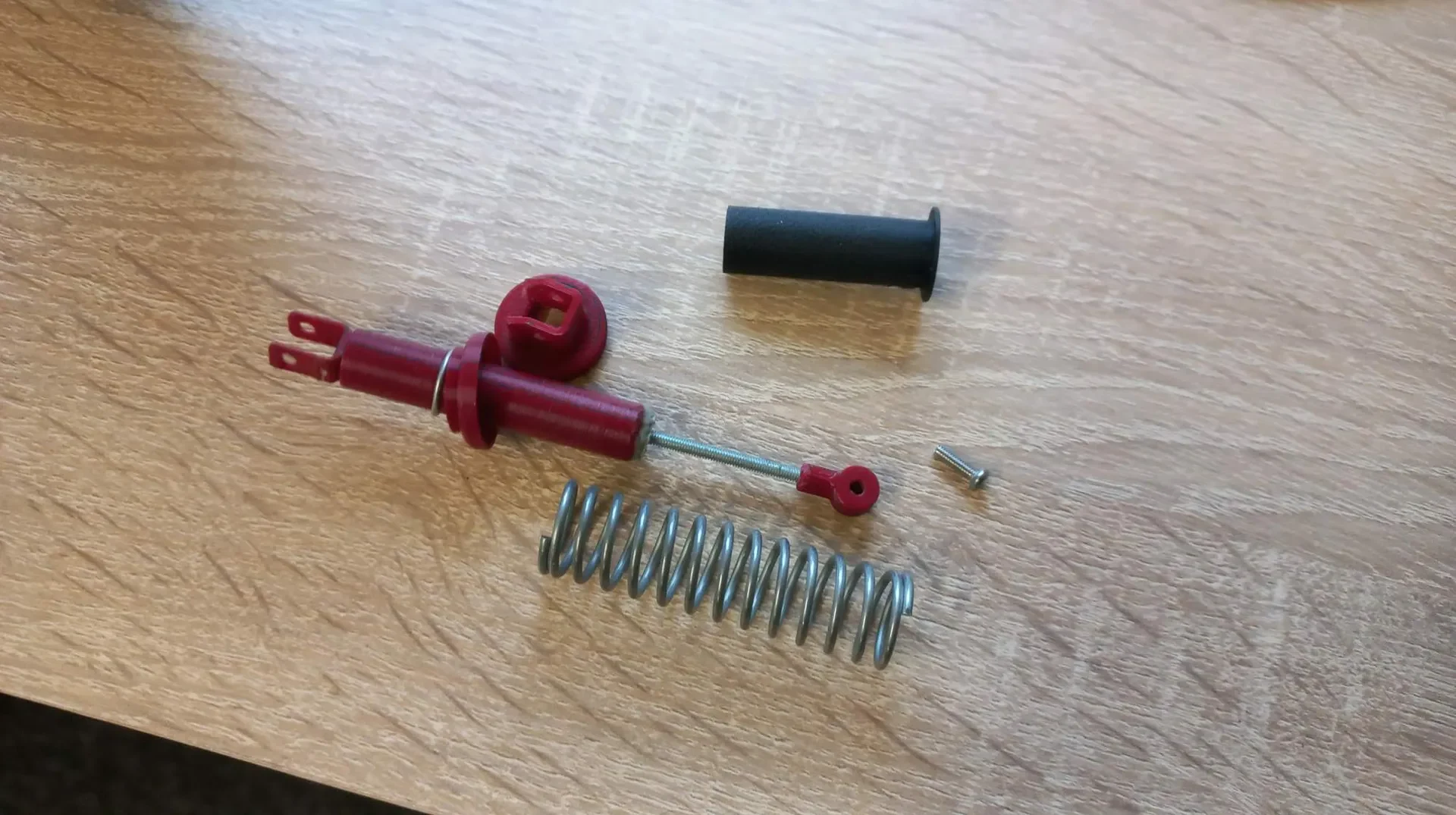

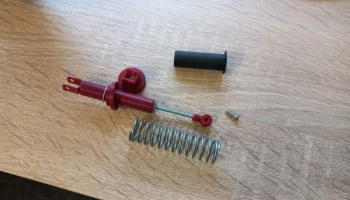

Инструкция по печати:

dumper_body — 1 шт., красный PLA, заполнение 40%, слой 0,15-0,2.
dumper_eye — 1 шт., красный PLA, заполнение 40%, слой 0,15-0,2.
dumper_top_hinge — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
dumper_bottom_spring_stopper — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
dumper_cover — 1 шт., PLA черный, заполнение 100%, слой 0,15-0,2.
dumper_cap — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

Наденьте dumper_cap на винт M2,5-30 DIN84.
Вверните винт в dumper_eye настолько глубоко, чтобы зазор между головкой винта и dumper_eye составил 25 мм. При желании можно закрепить суперклеем.
Эту сборку вставляем в dumper_body и приклеиваем dumper_cap на dumper_body, а лучше — привариваем паяльником.
Из куска проволоки диаметром 1 мм согните кольцо, которое проденете в паз в корпусе дампера. Вы можете выбрать, какую канавку вы выберете. Если верхнее, амортизатор будет иметь более сильные пружины.
Наденьте dumper_bottom_spring_stopper на это кольцо. Сдвиньте пружину и крышку dumper_cover. Используйте dumper_top_hinge, чтобы сложить все это.

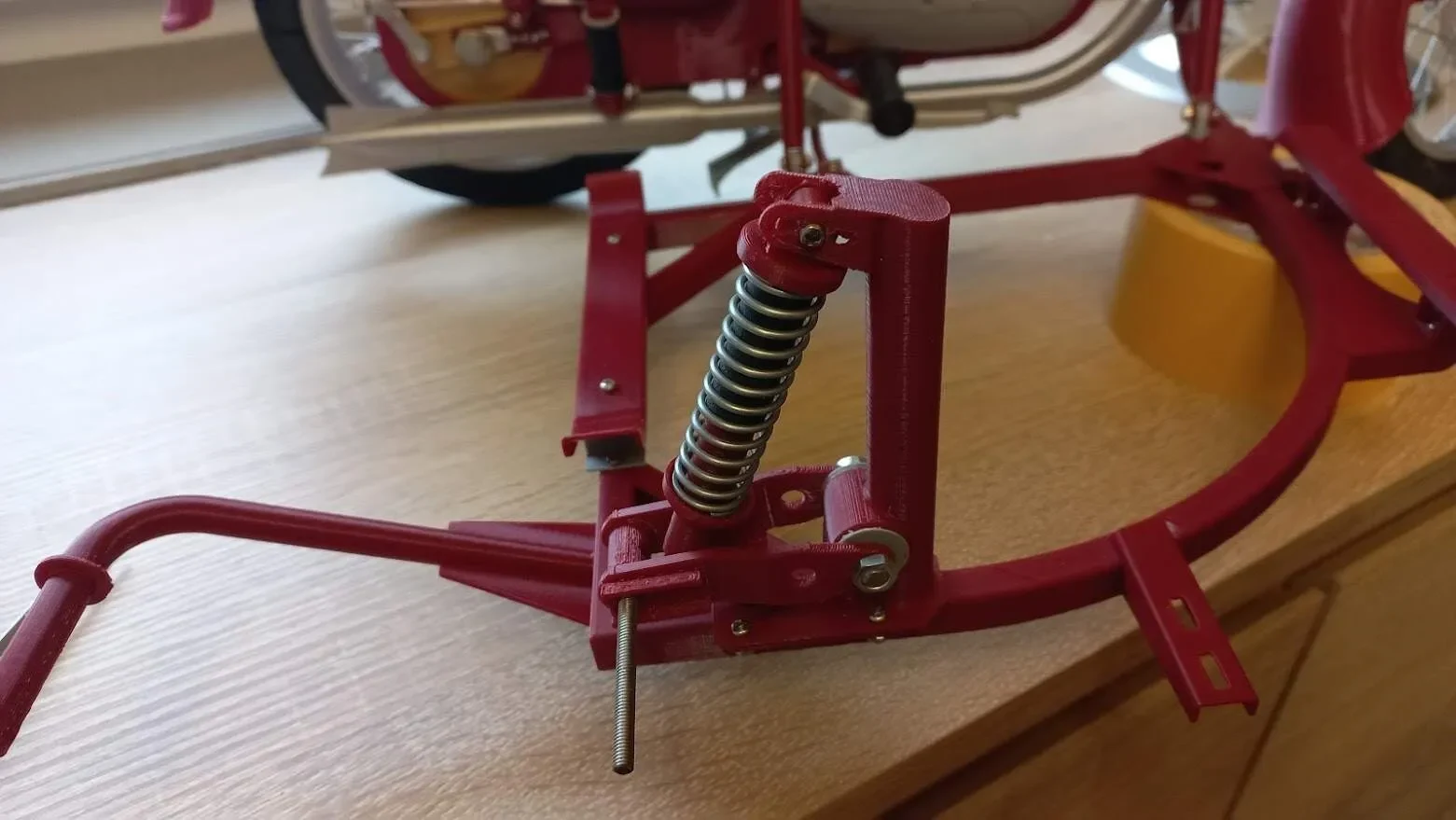

Установить собранный таким образом амортизатор в подвеску колеса можно двумя винтами диаметром 2,5 дюйма.
Все монтажные детали прикручиваются к раме коляски четырьмя винтами М2,5-5 с гайкой.

в-третьих, мы можем завершить изготовление основных держателей корпуса

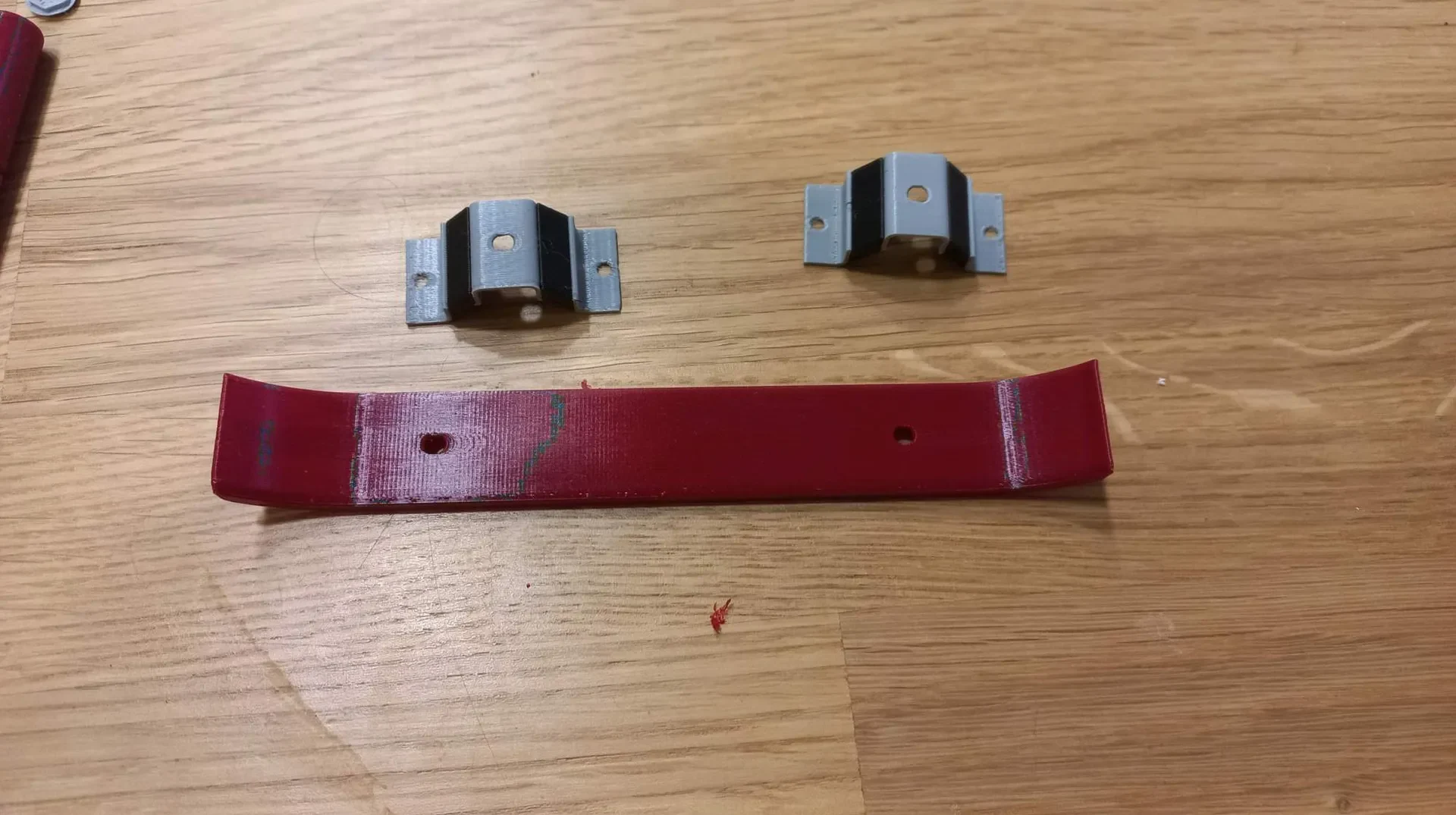

Инструкция по печати:

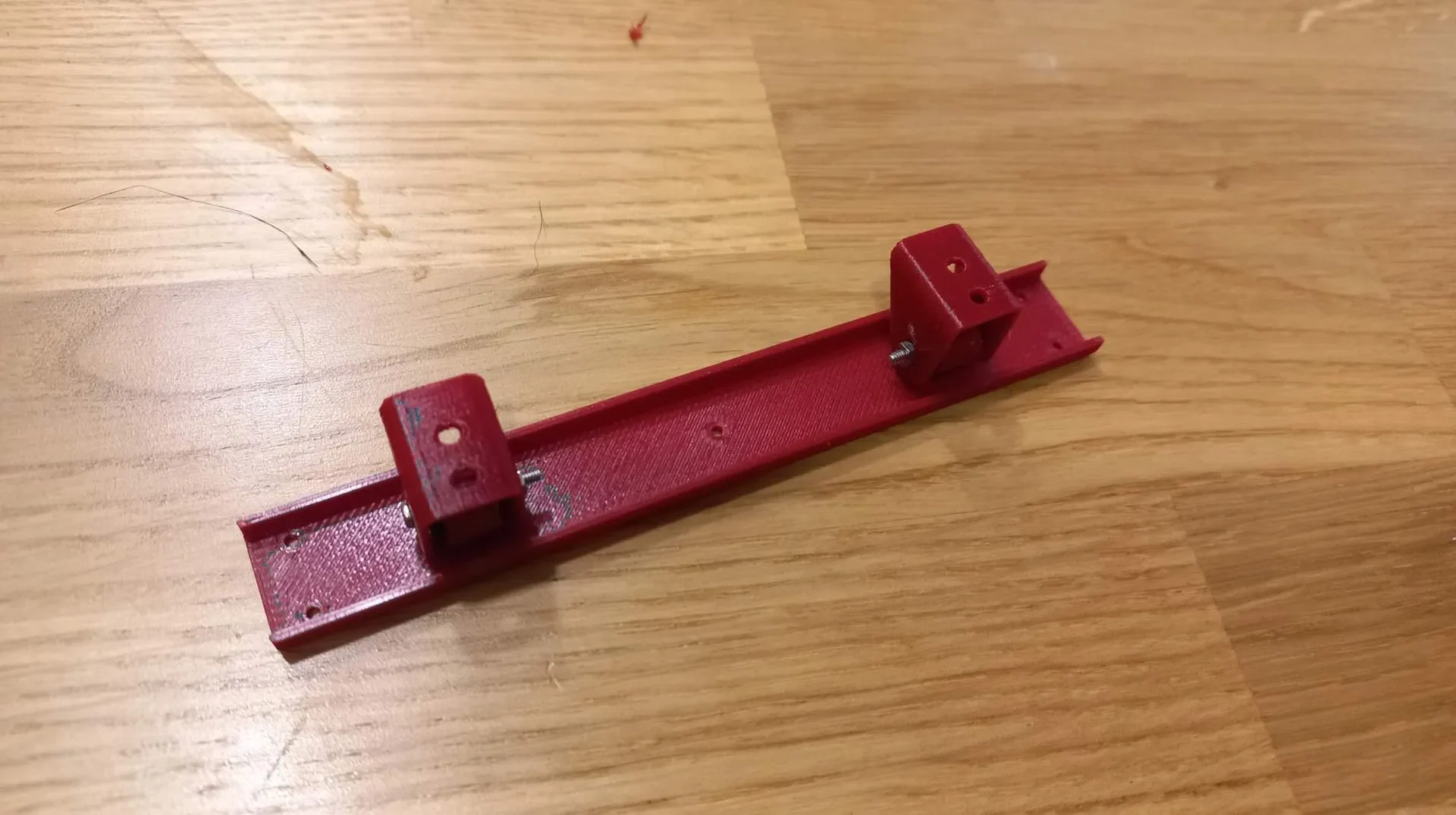

front_holder — 1 шт., красный PLA, заполнение 50%, слой 0,15-0,2.
front_catch — 2 шт, PLA красный, заполнение 100%, слой 0,15-0,2.
задний_холдер — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
front_silentblock_insert — 2 шт, PLA серый, заполнение 100%, слой 0,15-0,2.
front_silentblock — 4 шт, PLA/TPU черный, заполнение 100%, слой 0,15-0,2.

Если у вас есть модуль MMU, вы можете распечатать следующие 2 детали вместе как 1 деталь. Если нет, вам нужно распечатать эти детали отдельно и склеить после печати.

тыл_silentblock_01 — 2 шт, PLA/TPU чёрный, заполнение 40%, слой 0,15-0,2.
тыл_silentblock_01 — 2 шт., PLA серый, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

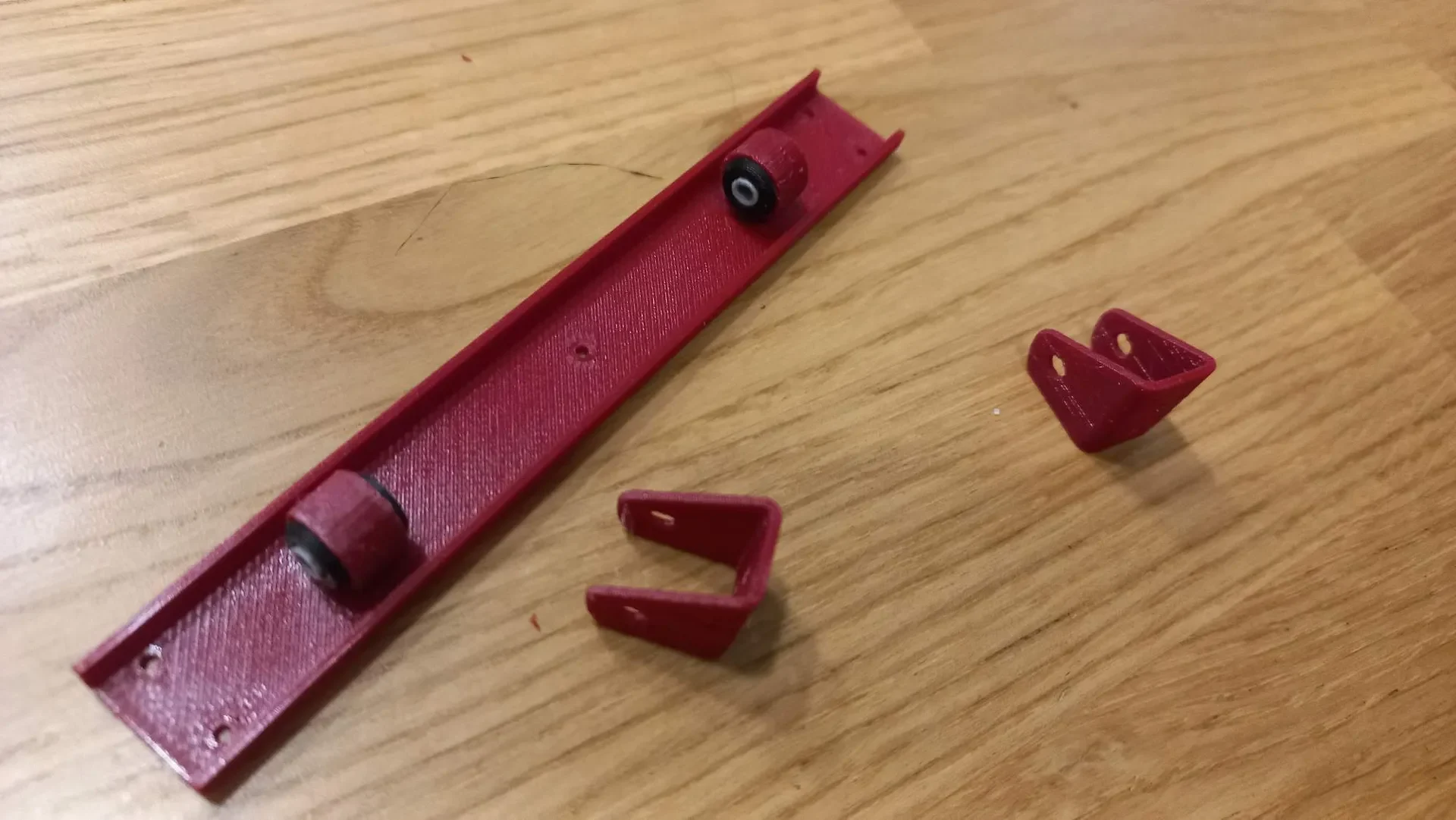

Вклейте 4 шт переднего_сайлентблока в передний_держатель и 2 шт переднего_сайлентблока вставки.
Сдвиньте передние защелки и прикрутите их винтами М2,5-12 с гайками.

Теперь вы можете собрать коляску и прикрутить ее к мотоциклу.

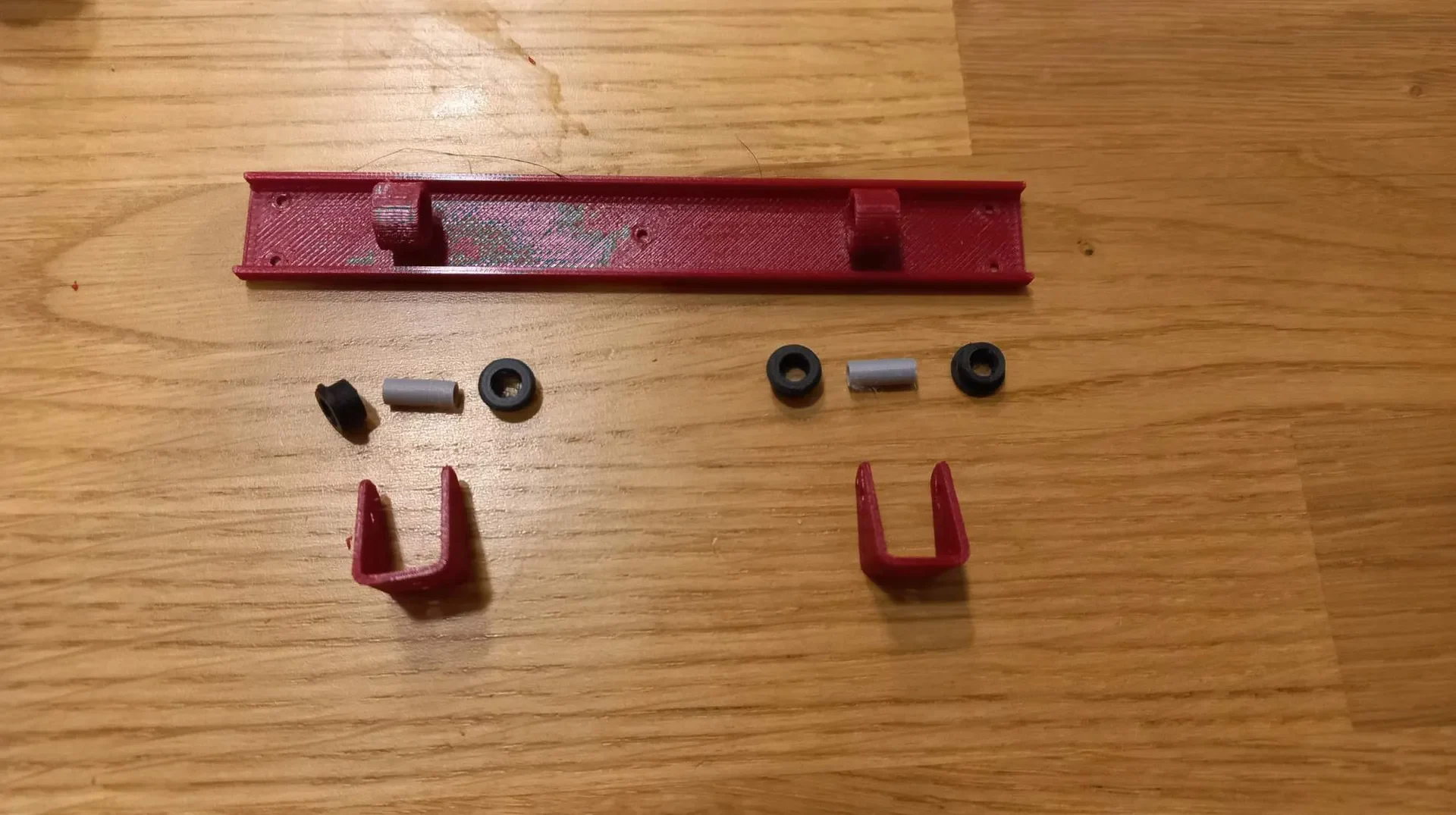

Инструкция по печати:

Frame_silenblock — 2 шт, PLA/TPU черный, заполнение 30%, слой 0,15-0,2.

Инструкция по сборке:

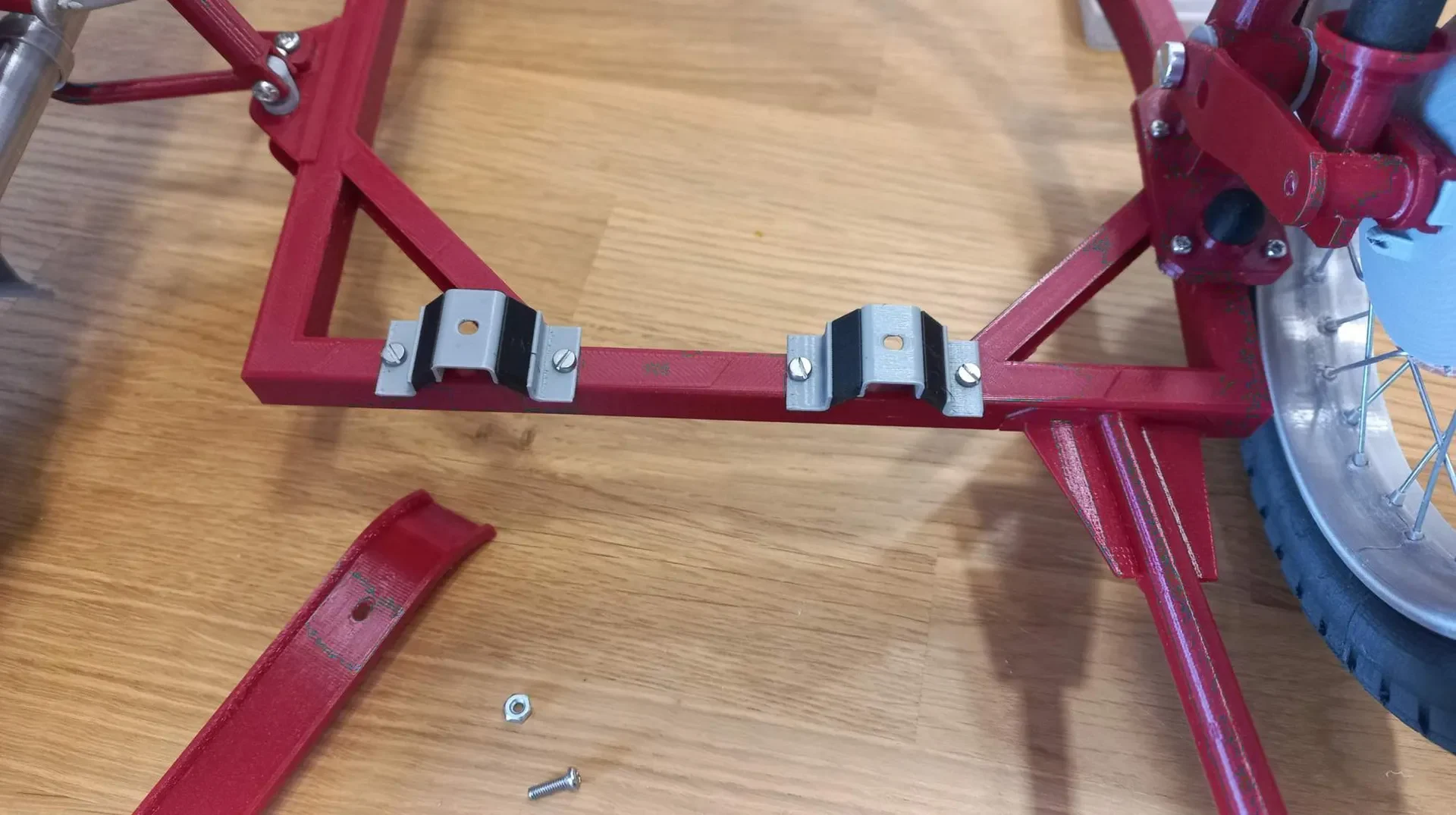

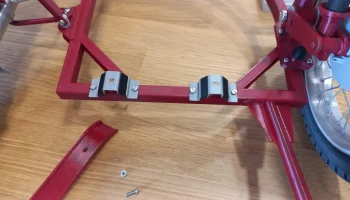

frame_silenblock вклеить в раму.
Оба задних сайленблока вкручиваются в раму винтами М2-14 с гайками.
Подсоедините раму коляски к мотоциклу, как показано на рисунке.
Передне�� колесо сделайте из 7-й части здания мотоцикла с помощью
