Лотки под головки Craftsman 3/8" SAE

Это часть мегапроекта по созданию комплексного набора лотков-органайзеров. Особенности этой печати:

Производитель: Мастер
Размер привода 3/8"
Единицы размера: SAE

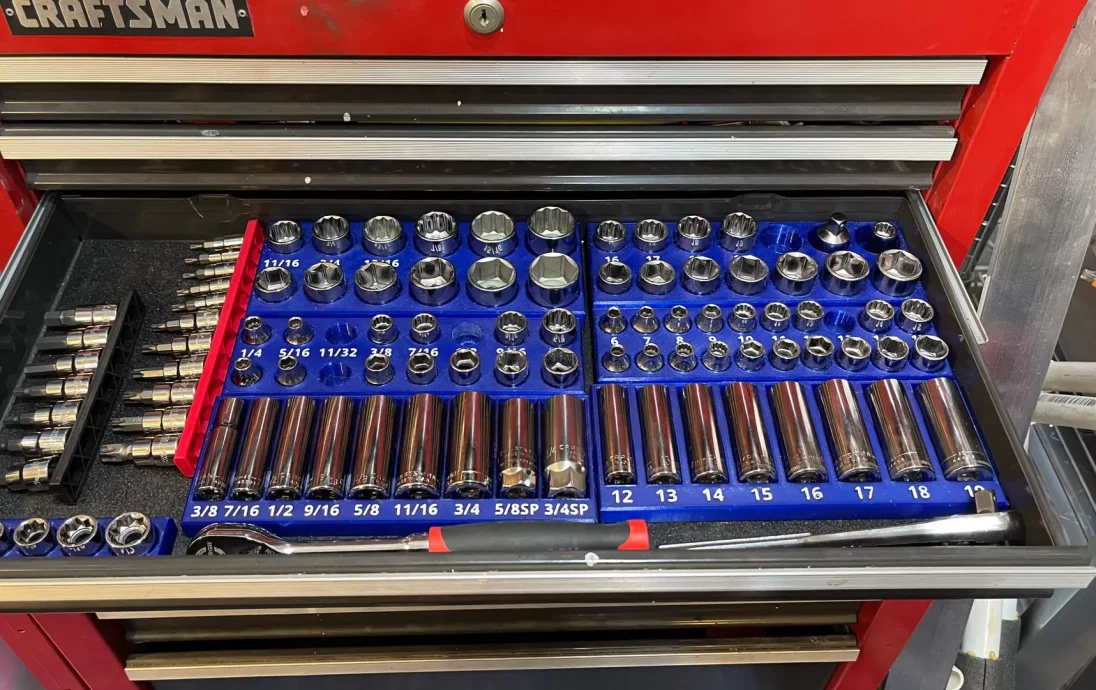

В этой группе имеется небольшой лоток для немногих 8-гранных головок, когда-либо изготовленных Craftsman, а также лоток для небольшого набора глубоких головок SAE, в который входят головки свечей зажигания SAE двух размеров.

Обозначения типа макета:

FW = фиксированная ширина (сегменты лотка располагаются вертикально)
VW = переменная ширина (сегменты лотка располагаются горизонтально)
NL = без надписей
WL = с надписью
SP = включает размеры гнезд свечей зажигания с резиновым покрытием

САР OnShape находится здесь: https://cad.onshape.com/documents/2bbe0c163ddc347efd6b4d3f/w/eae67d546012922cc1ffda76/e/4837165c753cd6d330c36ea1.

Этот проект OnShape используется для определения всех лотков для розеток в этой группе отпечатков. Ссылка выше может не указывать на конкретного производителя/привод/устройства на этом распечатке. Если вы изучите проект, структура папок станет очевидна.

Многие FeatureScript используются для определения наборов сокетов и ��акетов, а также для автоматического расчета почти всех размеров и расстояний между макетами.

Нить: PETG (Prusament PETG Ultramarine Blue)

Высота слоя: сначала 0,25, потом 0,30.

Заполнение: 15%
