Корпус для ПК с открытой рамкой ATX Настольный......
Для моего виртуального флиппера (VPin) можно использовать Einfache и компактный PC ATX Halterung Gebraucht.
Es sind vier Druckteile notwendig.
Das linke und mttlere Hat eine Aufnahme, um das Netzteil darunter festzuhalten.
В размере 700 Вт Netzteil: 140 мм (Д) x 150 мм (Ш) x 86 мм (В)
Альтернативная версия для Netzteil: 150 мм (Д) x 150 мм (Ш) x 86 мм (В)
Материнская плата ATX может быть подключена ко всем поводкам.
Diese werden dann mit den sonst üblichen 8 Schrauben mit dem Mainboard verschraubt.
Nun fehlt noch die Halteleiste für die PCI bzw. Карта PCI Express.
Diese Halteleiste wird dann in den mittleren und rechten Halter festgeschraubt.
Zum Einsatz kommen hier einfache M4 Senkkopfschrauben. In den mittleren und rechten Halter werden zusätzlich zwei M4 Muttern eingeschoben.
Dies wird nach dem Druck erledigt.
Das Netzteil selbst wird dann mit Drei M3 Schrauben befestigt.
Um die Halterung dennoch evtl. festzuschrauben, wurden Jeweils zwei Bohrungen vorgesehen. У этой проблемы возникли проблемы с моим лангеном Шраубендреером, если он не задержится на месте.
Auf den Bildern сидит на Nvidia 4070 TI. Эта графическая карта — это крайний язык.
Wie auf den Bildern zu sehen, sitzt diese aber wunderbar über dem Boden.
Die GPU von den Bildern имеет длину 33 см.
Заполнение: 30-50% (или еще на Bedarf weniger)
Stützen: sind nur auf dem Druckbett bei der ATX PCI Halterung notwendig, evtl. die Drei Schrauben bzw. Борунген для Нетцтейля
Lage auf dem Druckbett: die Drei Halter, die ATX PCI Halterung stehend
Материал: 2x Schrauben M4 и 2x Mutter M4, 3x M3 Schrauben für das ATX Netzteil.
Советы: ---
V1.0 2024.01.19 — старая версия
V1.0 30.01.2024 — 3 новых изображения M4 Muttern sitzten
V1.0 10.03.2024 — Новая информация zur Netzteilgröße
Я могу найти новую версию для Netzteile die Länger Sind.
V2.0 2024.06.11 — Для 150 x 150 x 80 мм Netzteile wurde ein neuer Rechter Halter konstruiert: плата ATX справа V2 150 мм.3mf
----------------------

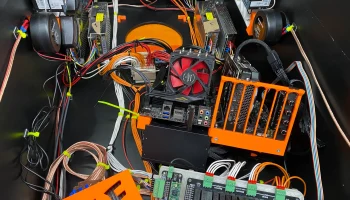

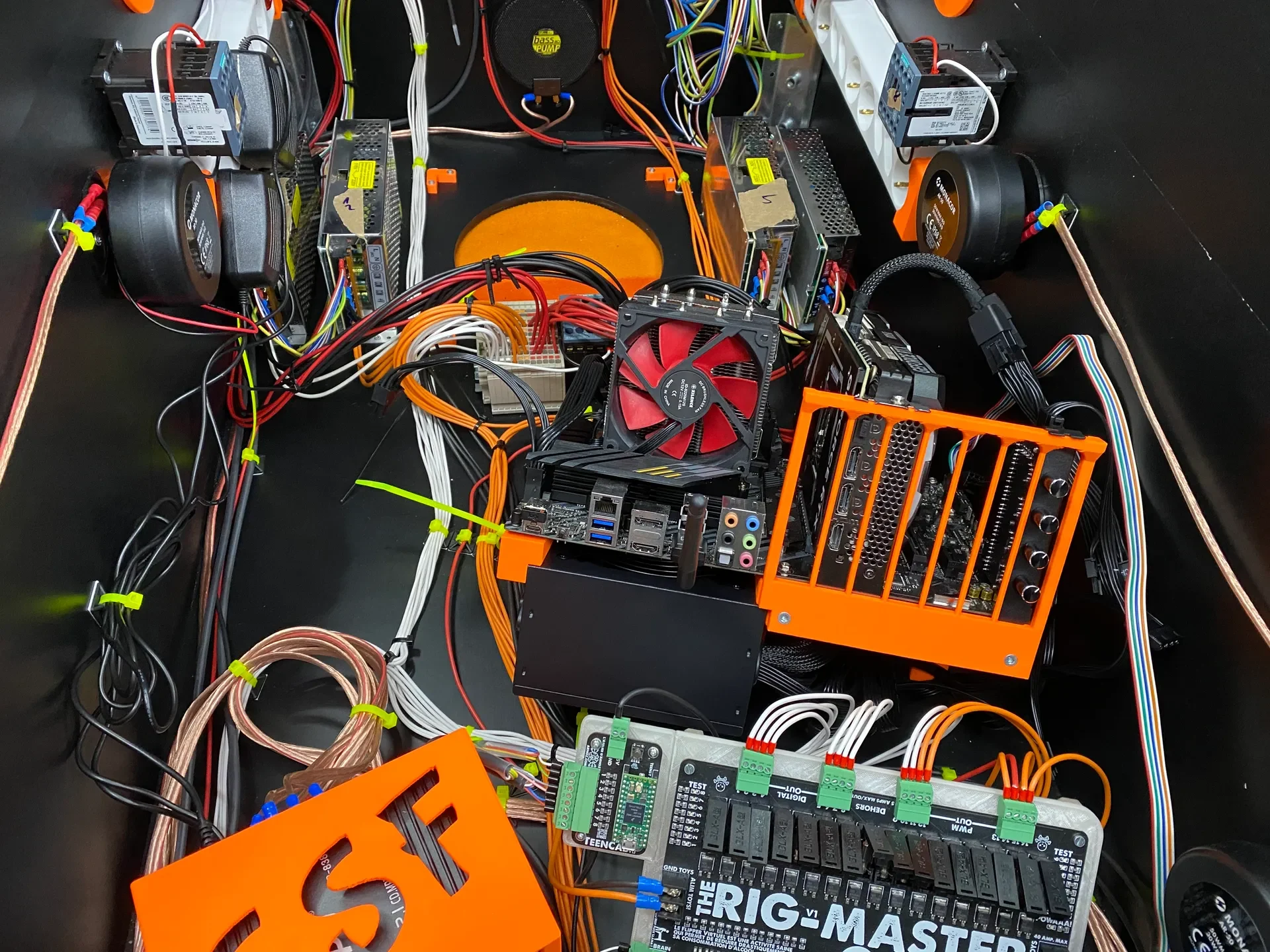

Мне нужен был простой и компактный кронштейн ATX для ПК для моего виртуального автомата для игры в пинбол (VPin).
Требуются четыре детали, работающие под давлением.

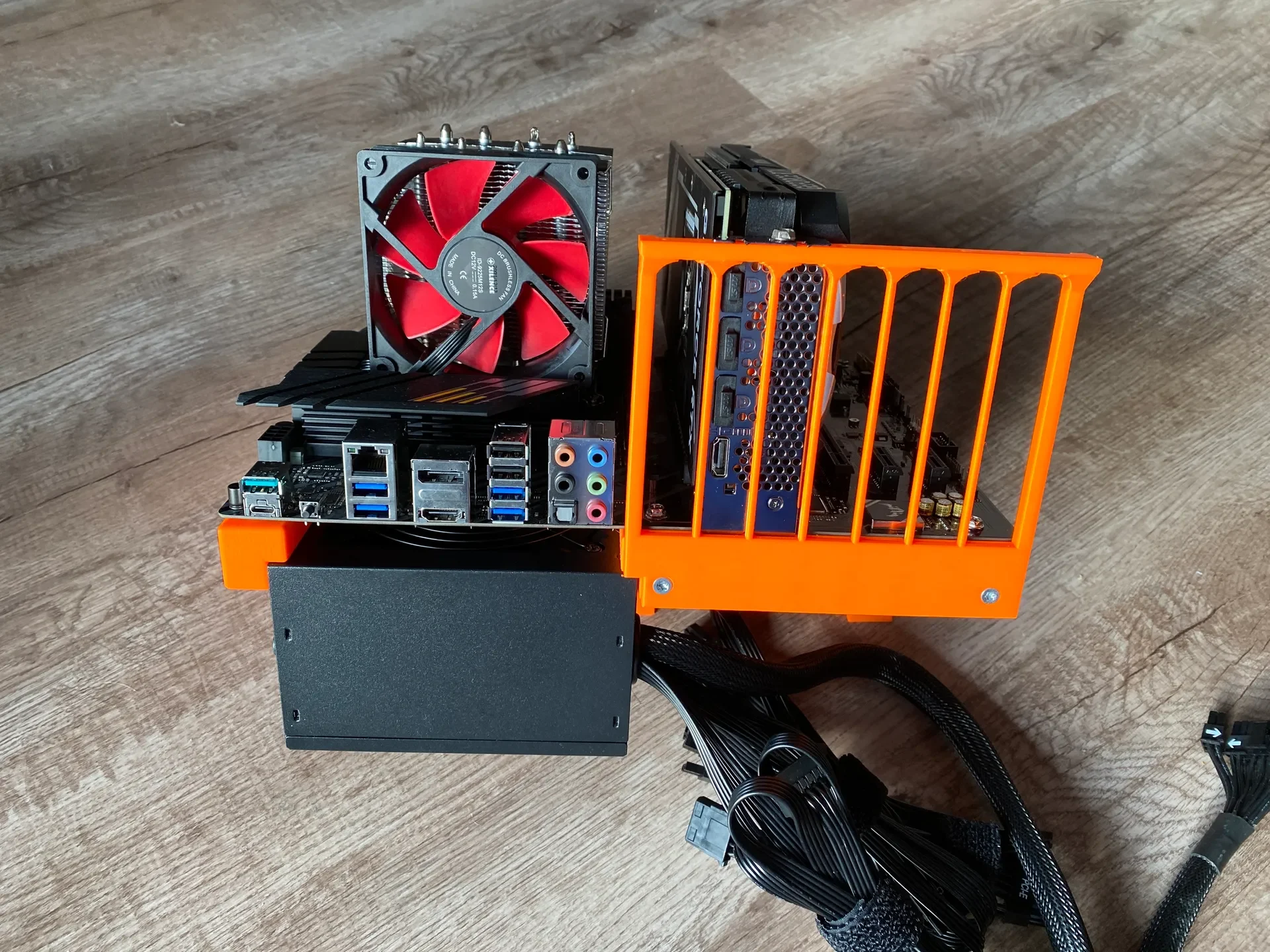

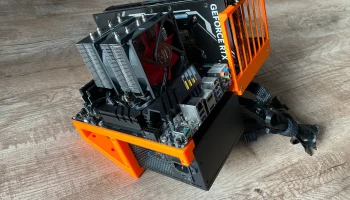

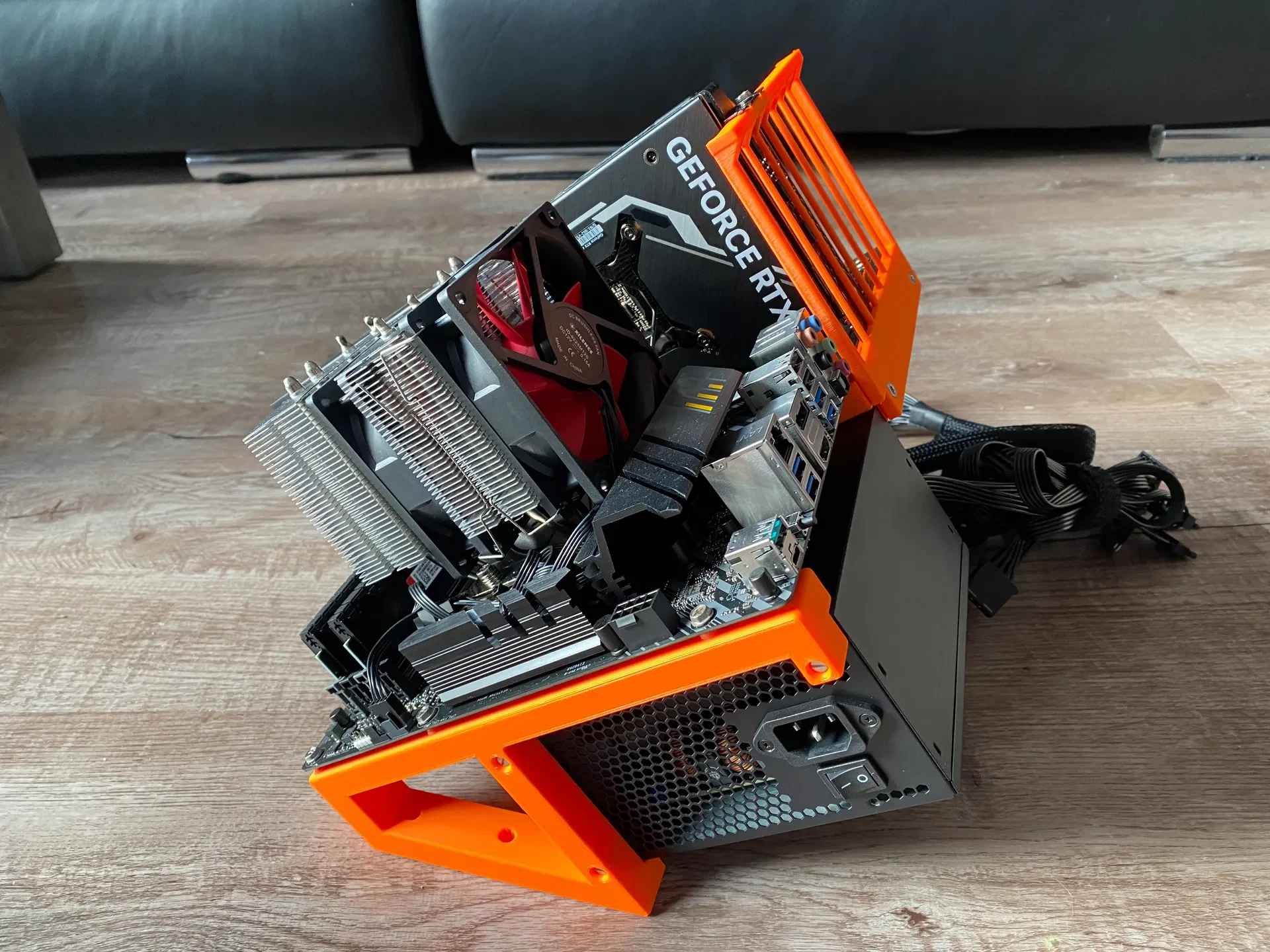

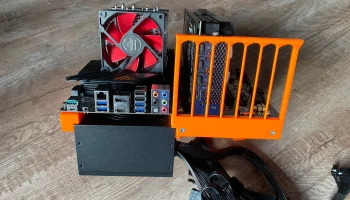

Левый и центральный имеют держатель для блока питания.
В примере это блок питания мощностью 700 Вт: 140 мм (Д) x 150 мм (Ш) x 86 мм (В).
Альтернатива: теперь новая версия блока питания: 150 мм (Д) x 150 мм (Ш) x 86 мм (В)
Для самой материнской платы ATX требуются все три держателя.
Затем они прикручиваются к материнской плате обычными 8 винтами.

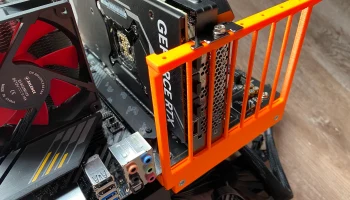

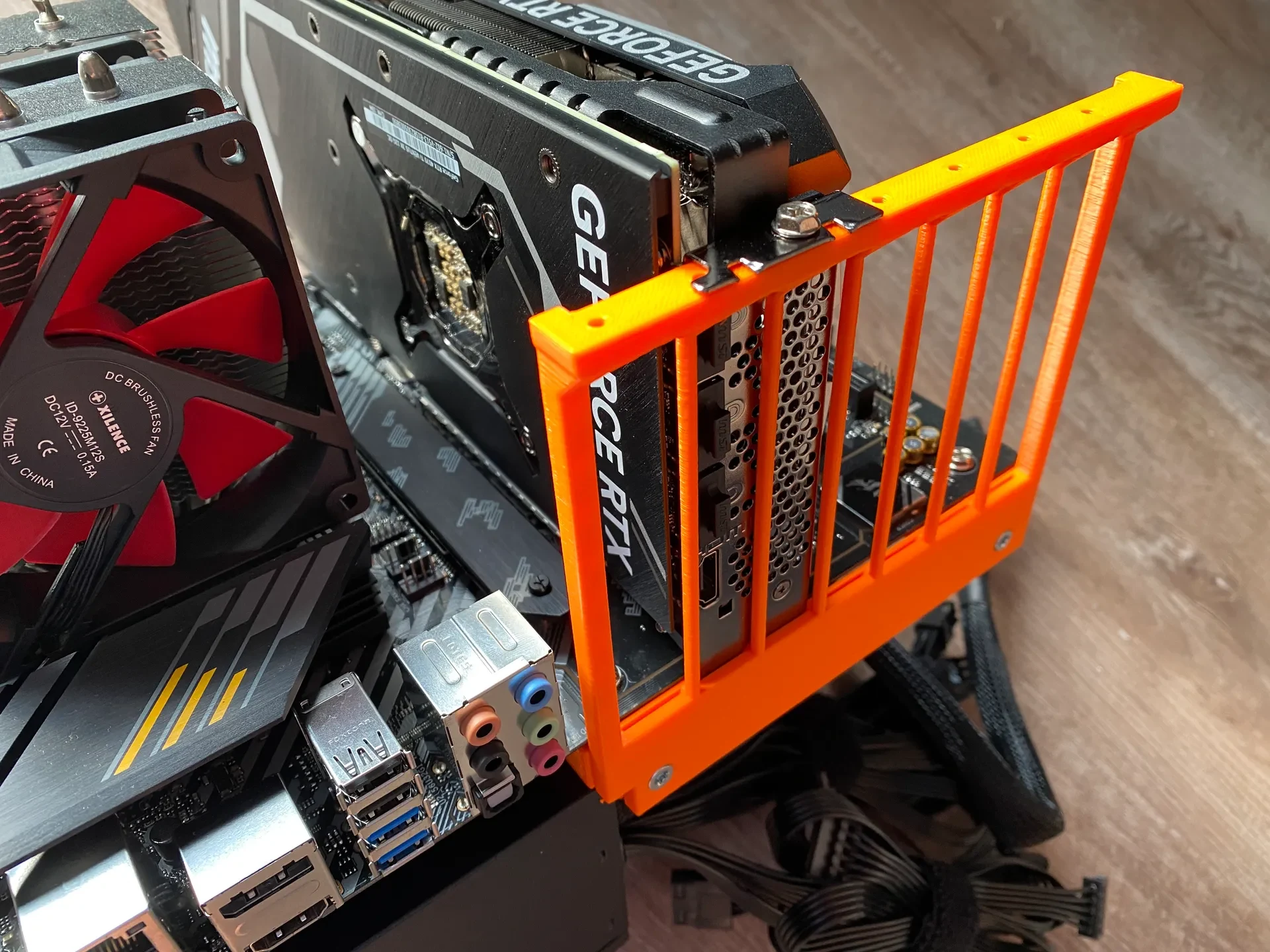

Теперь фиксирующая планка для карт PCI или PCI Express по-прежнему отсутствует.
Затем эта удерживающая полоса прикручивается к центральному и правому держателям.
Здесь используются простые винты с потайной головкой М4. В центральный и правый держатель вставляются две дополнительные гайки М4.
Это делается после печати.
Сам блок питания затем закрепляется тремя винтами М3.
В каждом корпусе предусмотрено по два отверстия, чтобы при необходимости кронштейн можно было привинтить. Их можно легко вкрутить через кронштейн с помощью длинной отвертки.

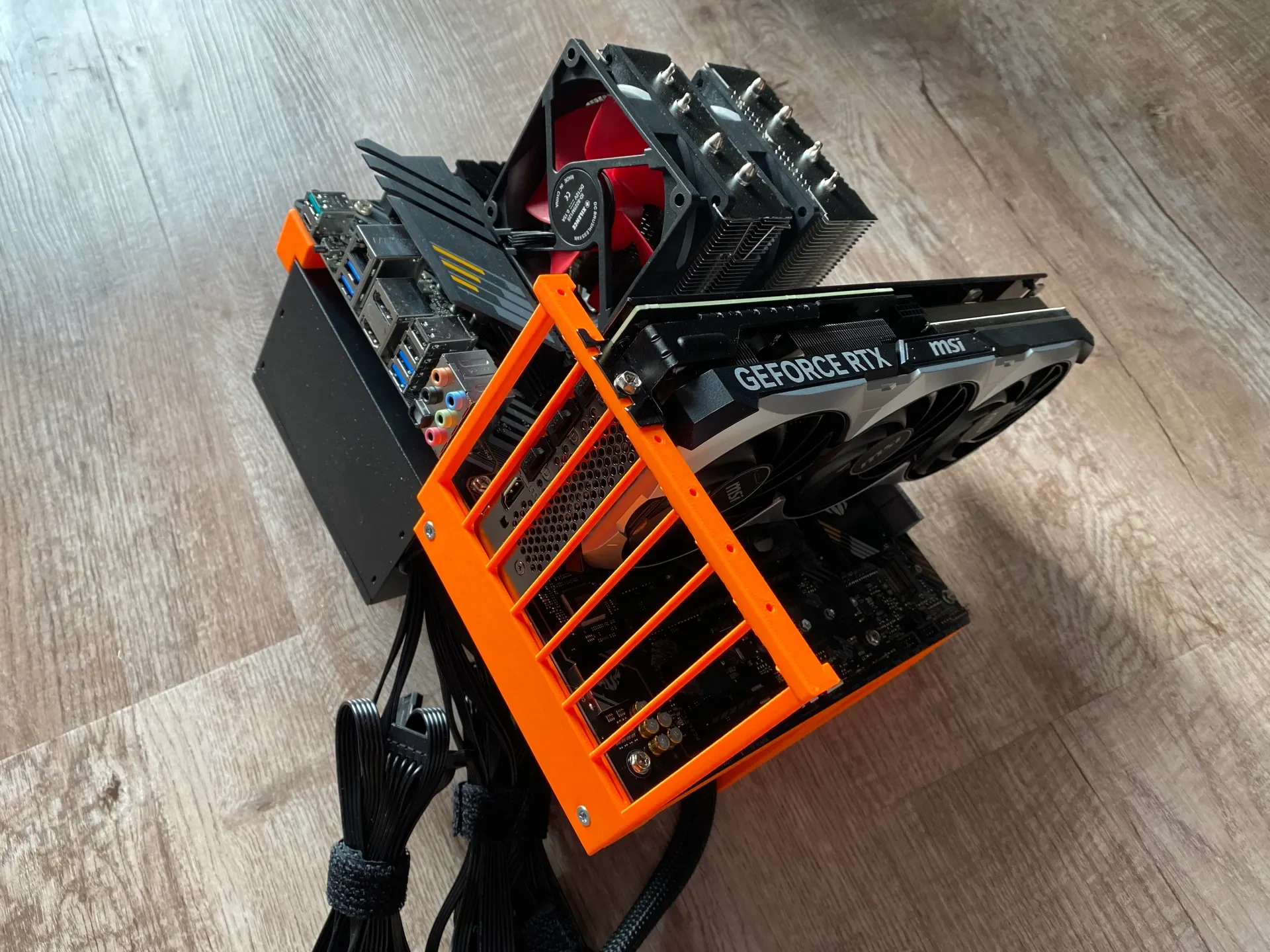

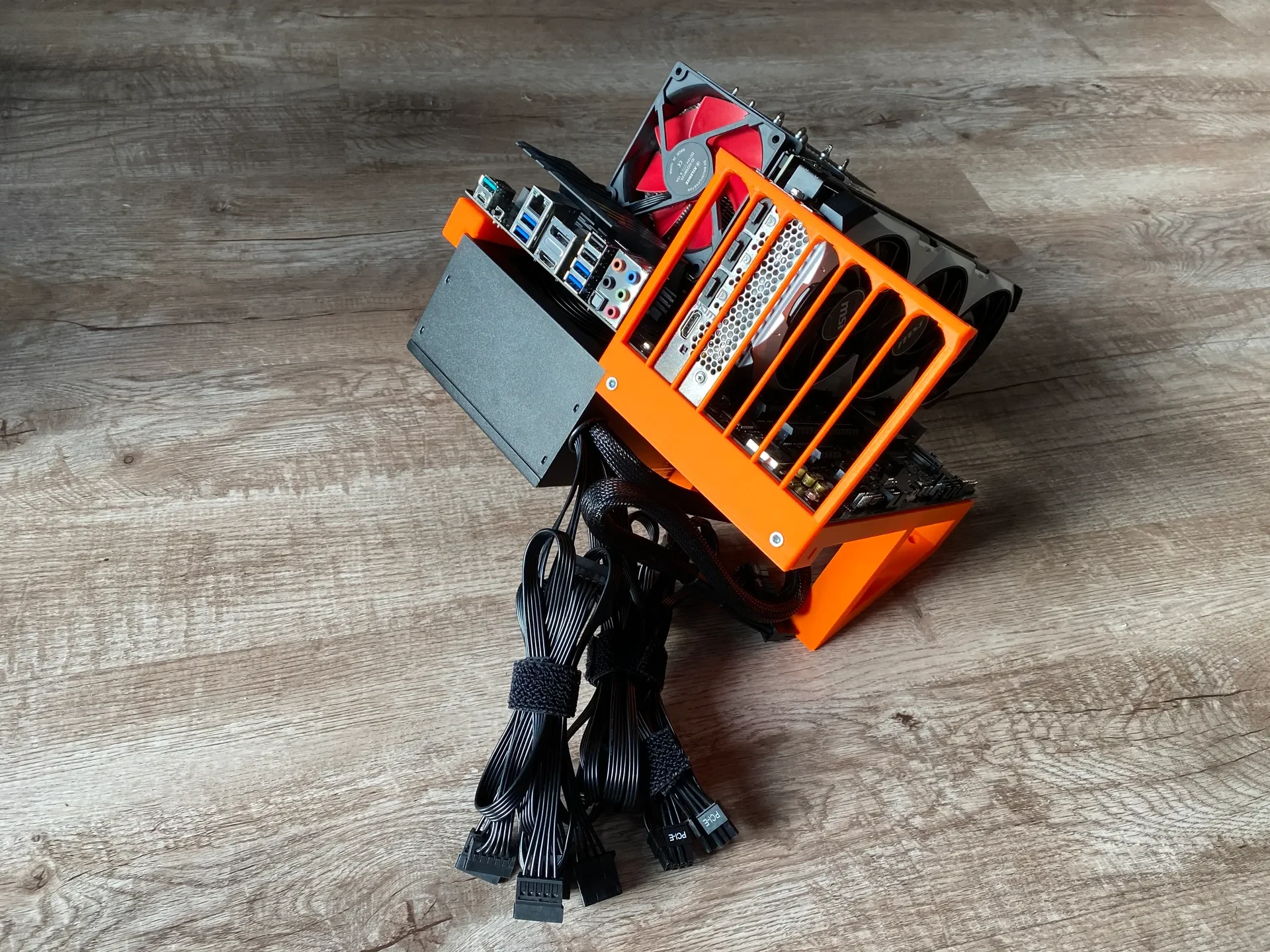

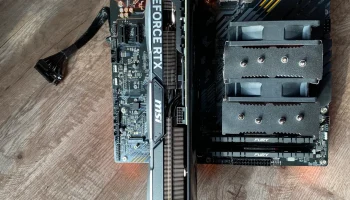

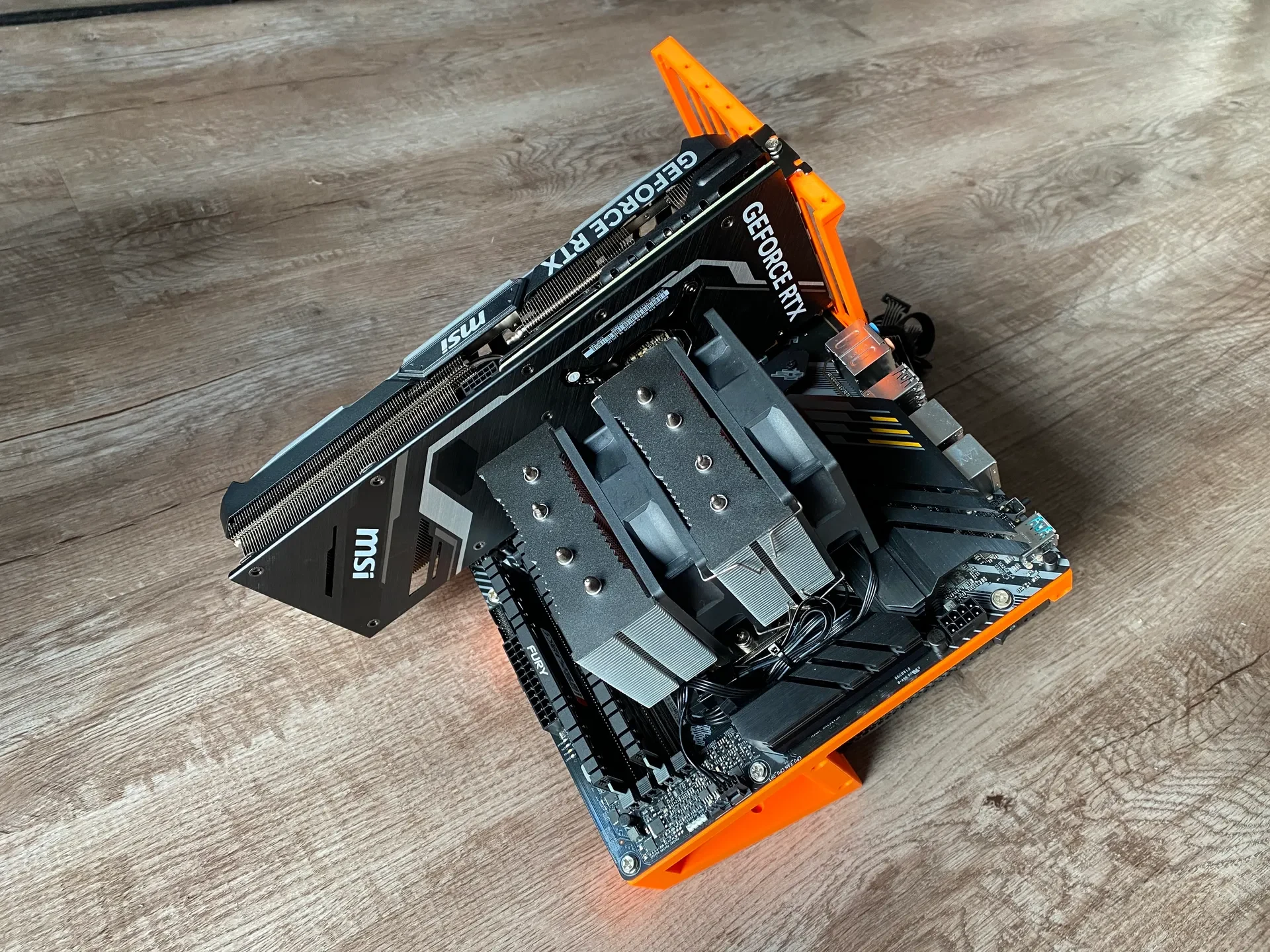

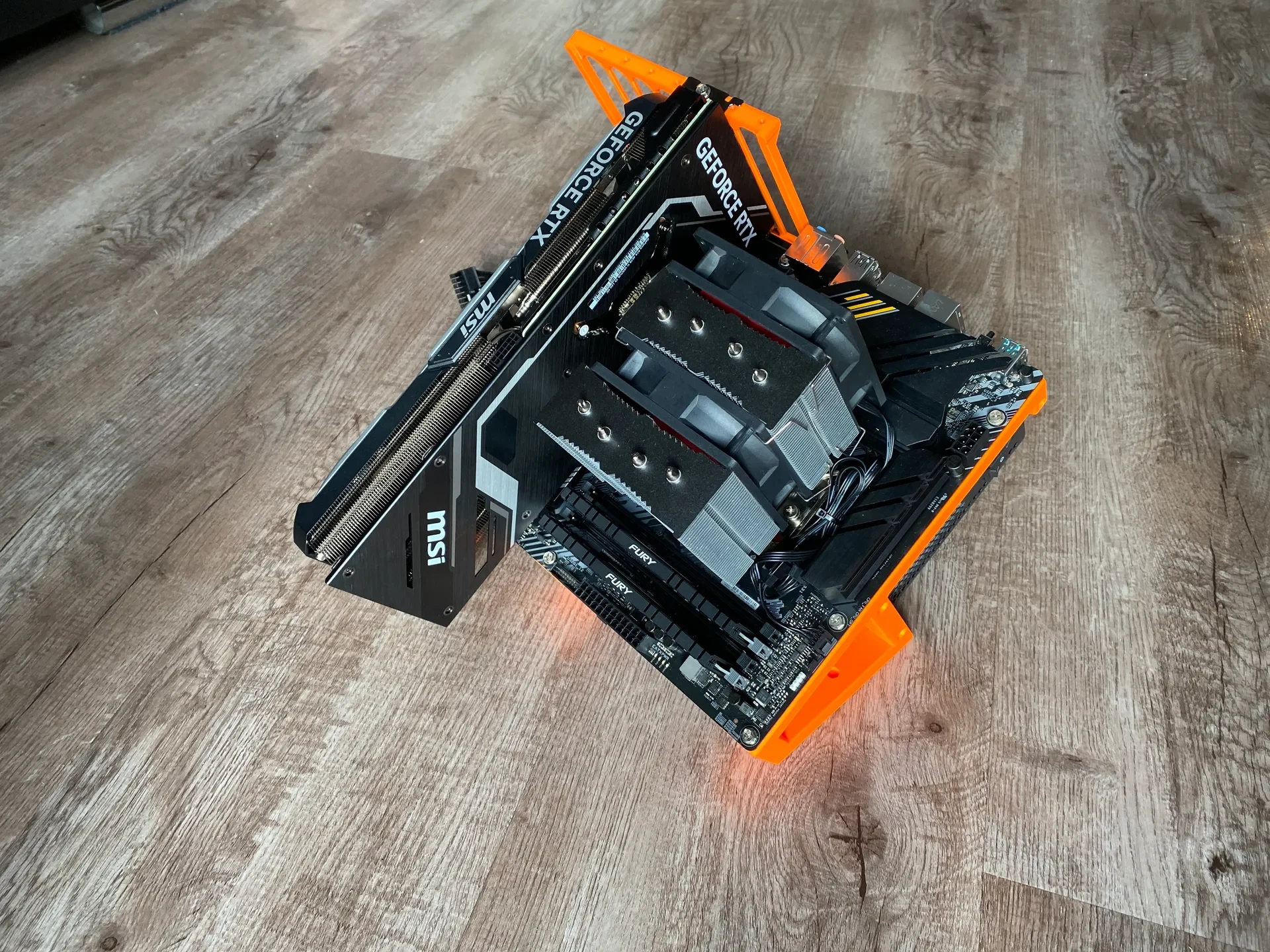

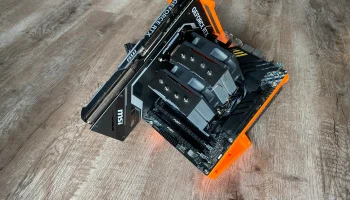

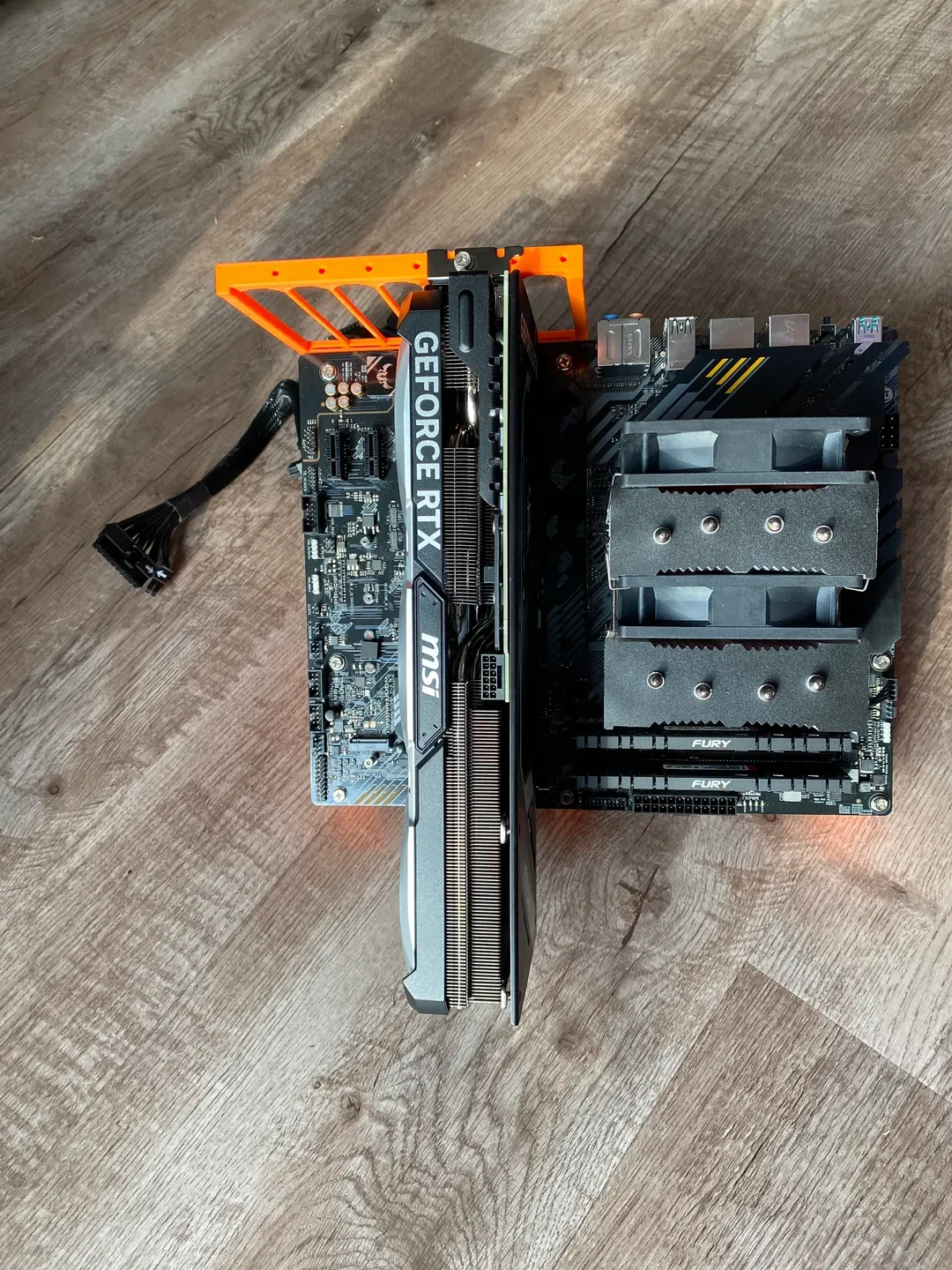

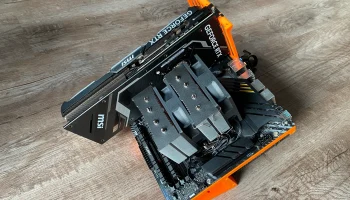

На фотографиях изображена Nvidia 4070 TI. Эта видеокарта очень длинная.

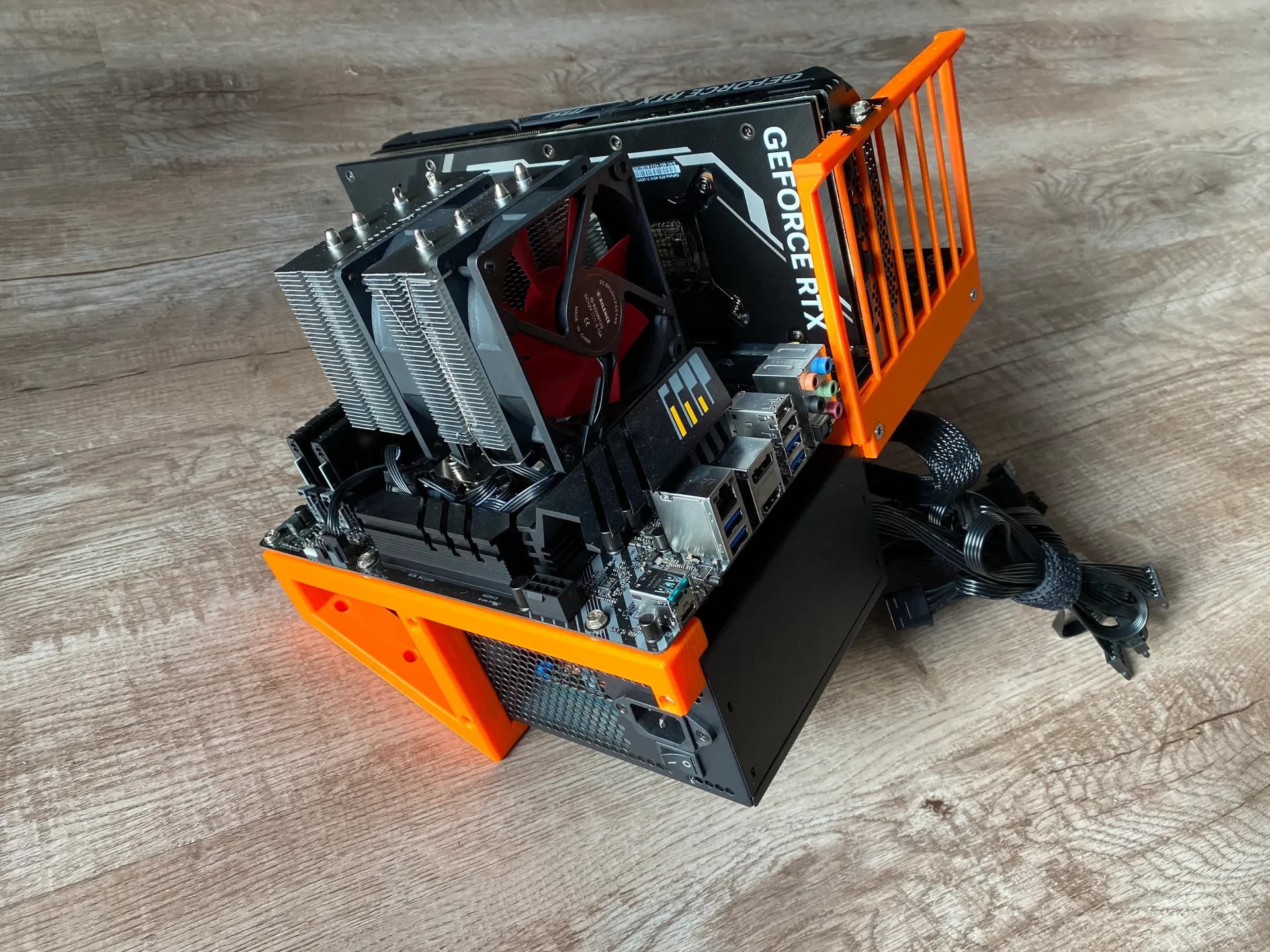

Однако, как видно на фотографиях, он идеально сидит над полом.
Графический процессор на картинке имел длину 33 см.
Заполнение: 30-50% (или меньше в зависимости от требований)
Опоры: необходимы только на печатной платформе с держателем ATX PCI, возможно, тремя винтами или отверстиями для блока питания.
Расположение на печатной платформе: три держателя лежат, держатель ATX PCI вертикально.
Материал: 2 винта М4 и 2 гайки М4, 3 винта М3 для блока питания ATX.
Советы: ---
V1.0 2024.01.19 — Первая версия
V1.0 2024.01.30 — 3 новых картинки где сидят гайки М4
V1.0 2024.03.10 — Новая информация внутри действительно Dimension для источника питания
Стараюсь работать над новой версией подольше
V2.0 2024.06.11 — Для блоков питания размером 150 x 150 x 80 мм разработана новая версия конструкции правого держателя: плата ATX правая V2 150 мм.3mf
