Замена роликового колеса мыши DEC VAXstation VSXXX-AA Puc...

Старая мышь DEC VAXstation VSXXX-AA, разработанная Хоули, использовала систему отслеживания XY, состоящую из двух роликовых колес с их осями, наклоненными под углом примерно 10 градусов: одно по вертикали, а другое по горизонтали. Этот не очень популярный дизайн был впервые использован в оригинальной мыши Xerox (представленной в «Демо»), а также использовался Honeywell в версии для ПК в конце 1990-х годов.

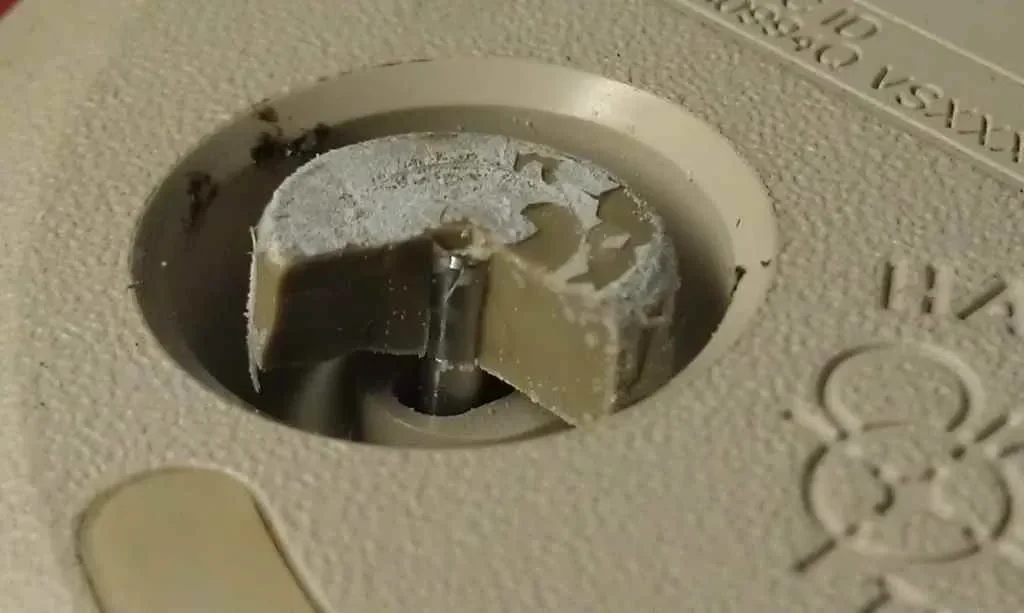

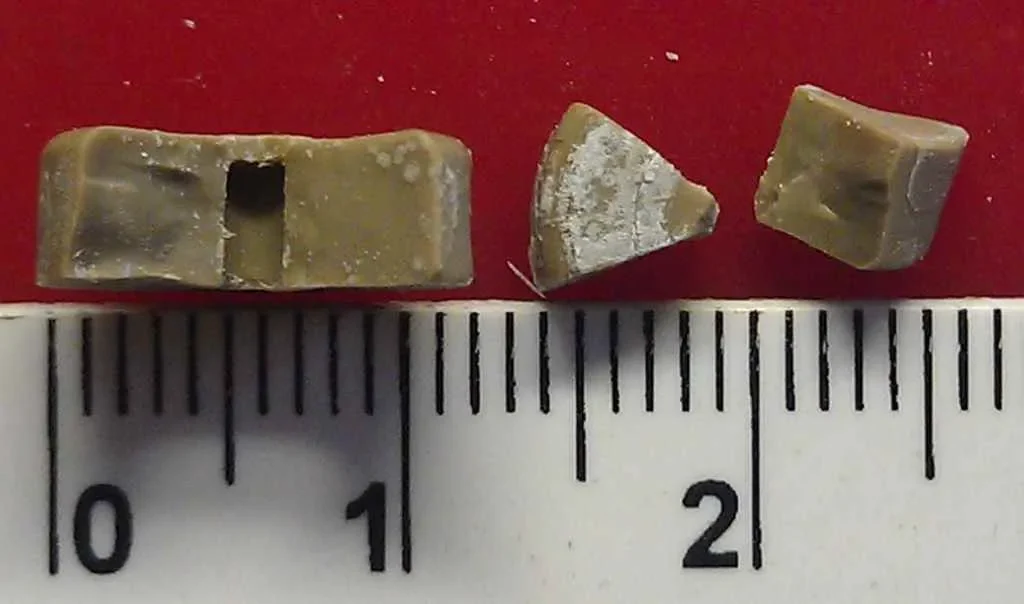

Оригинальные роликовые колеса VSXXX-AA были изготовлены из скоропортящегося твердого резинового пластика, который можно назвать только «д��янным». На моем ролики выглядели как круг сыра Камамбер (см. фото) с таким же белым слоем плесени. Они рассыпались при малейшем прикосновении, оставляя на одном остатки валика, а на другом вообще ничего.

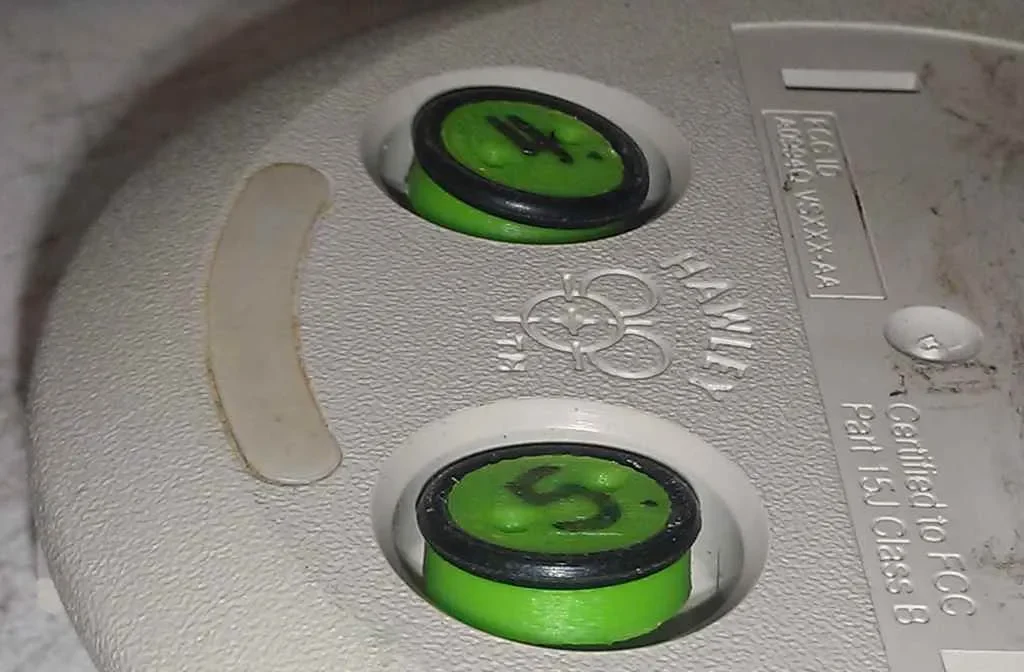

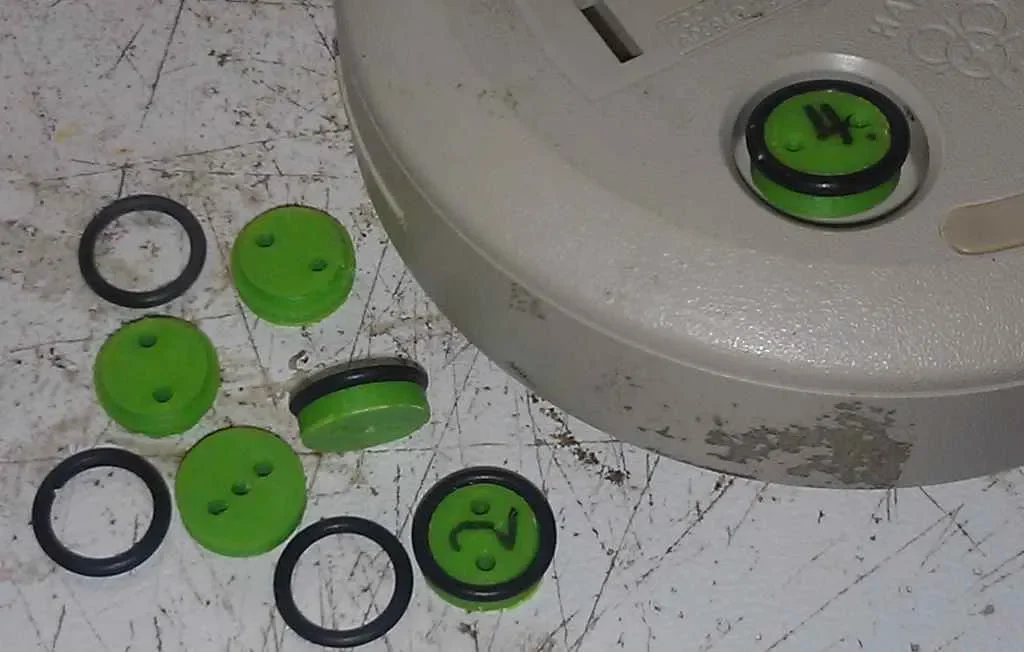

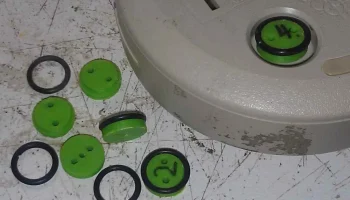

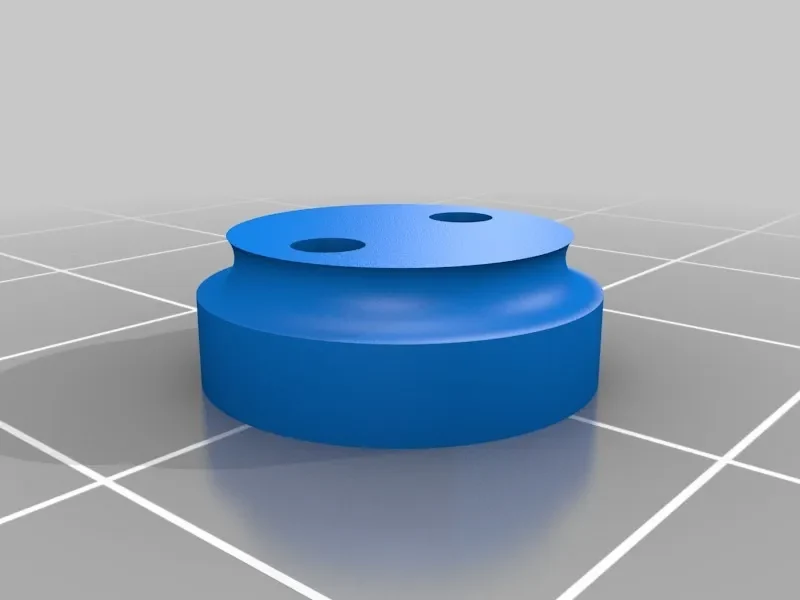

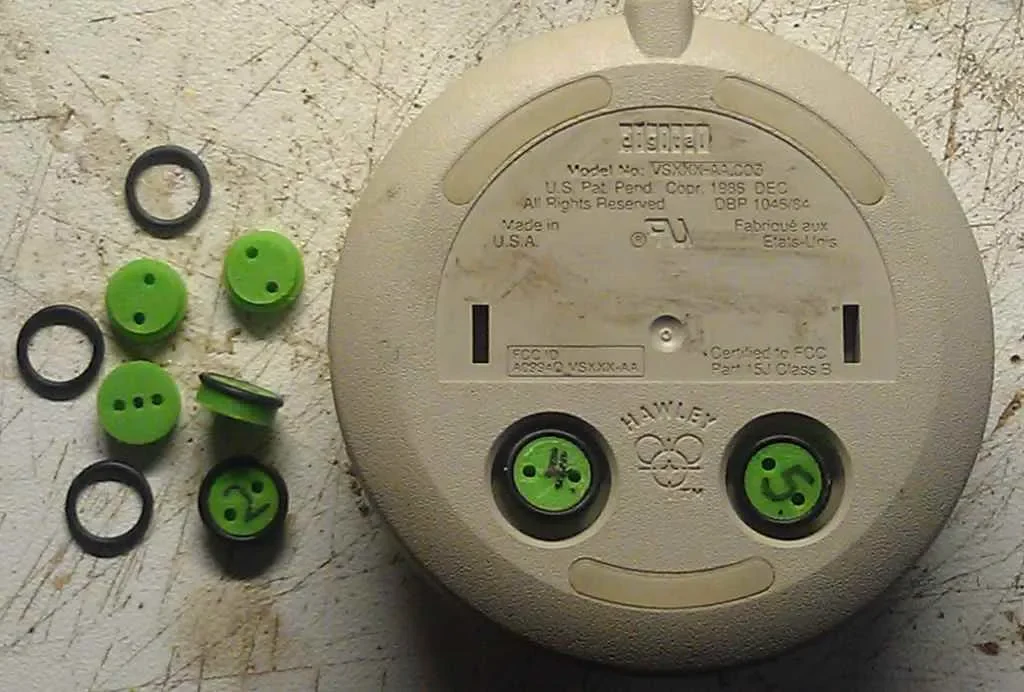

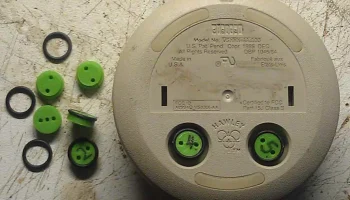

Это небольшое задание для печати является аналогичной заменой. Сначала я задумал обработать новые роликовые колеса на своем маленьком токарном станке Unimat из 5-миллиметрового листа полиуретана, затем придумал эту идею. Проще говоря, это основание в виде пуговицы с гнездом и изогнутой удерживающей кромкой для небольшого неопренового уплотнительного кольца. Уплотнительное кольцо выступает на 20% своей толщины над поверхностью поверхности колеса, обеспечивая контакт с рабочим столом. Я добавил два отверстия, чтобы облегчить снятие колеса, используя пару тонких плоскогубцев или согнутую скрепку.

Инструкции по печати

Вам придется разобрать мышь, чтобы обеспечить правильную запрессовку. Для этого с помощью плоской отвертки подденьте две боковые защелки и заднюю защелку в корпусе мыши, а затем ослабьте ее. Роликовые колеса и оптические энкодеры расположены на небольших стальных осях, которые удерживаются слабыми магнитами, оказывающими легкое давление вниз на колеса, когда они находятся на рабочем столе.

Я напечатал их из АБС-пластика для некоторой гибкости при запрессовке на вал. PLA, вероятно, подойдет, но может быть не таким гибким.

Установите значение ДОПУСКА на 0,5 (полмм), нажмите F5, выполните рендеринг с помощью F6, затем сохраните STL и фрагмент и запустите печать. Даже при 100% заполнении это заняло у меня всего несколько минут. Отпечаток может подойти, но, скорее всего, будет немного болтаться на валу. Уменьшите ДОПУСК на 0,1 мм до 0,4 и проведите еще одно испытание. Не делайте их слишком жесткими для запрессовки, иначе вы рискуете повредить энкодер или корпус вала — лучше немного увеличить ДОПУСК и провести еще один тест!

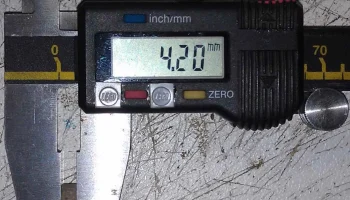

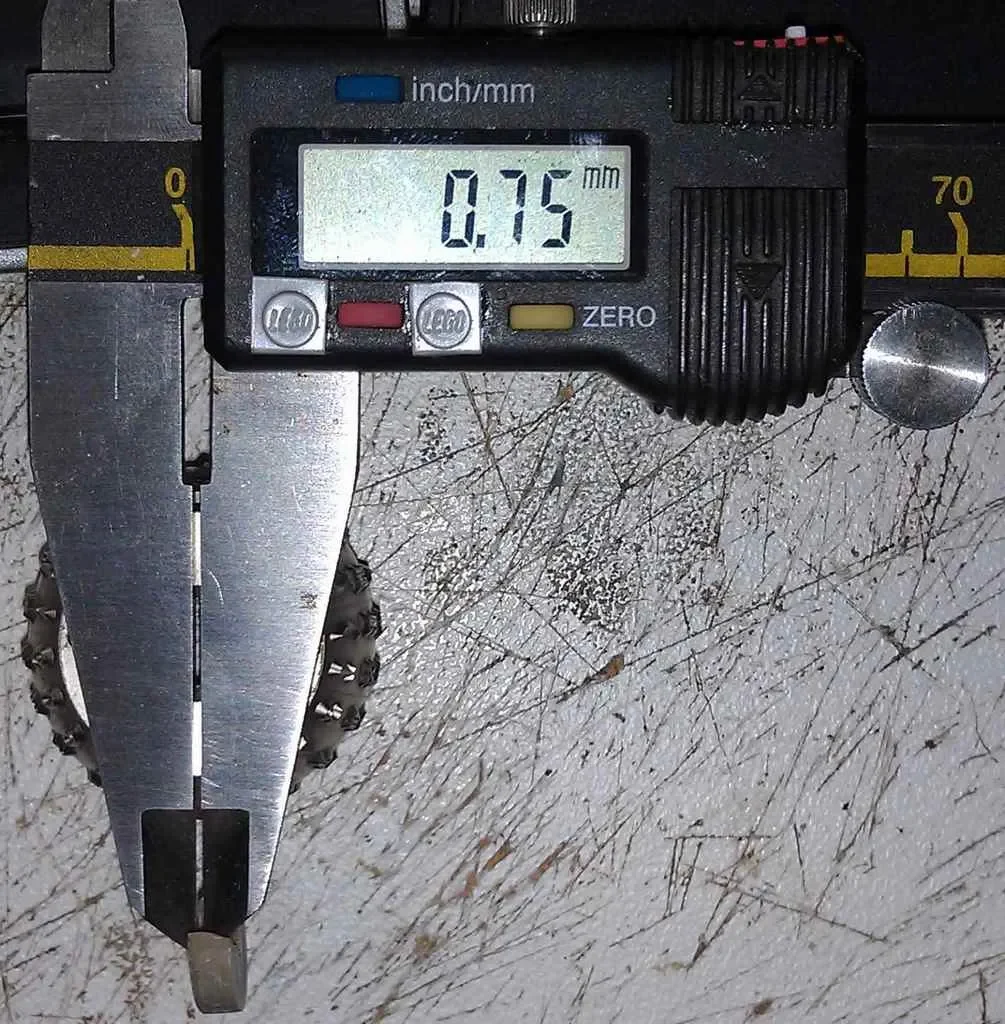

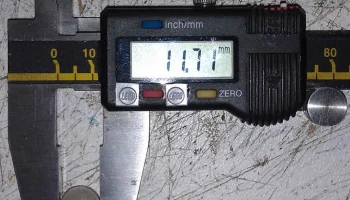

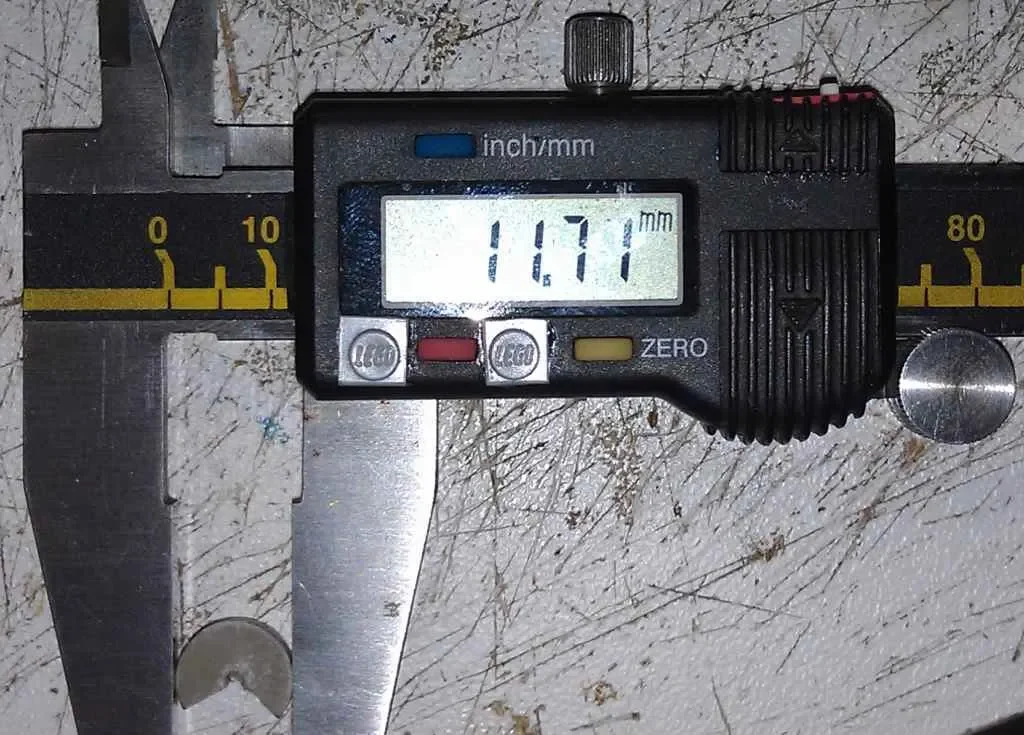

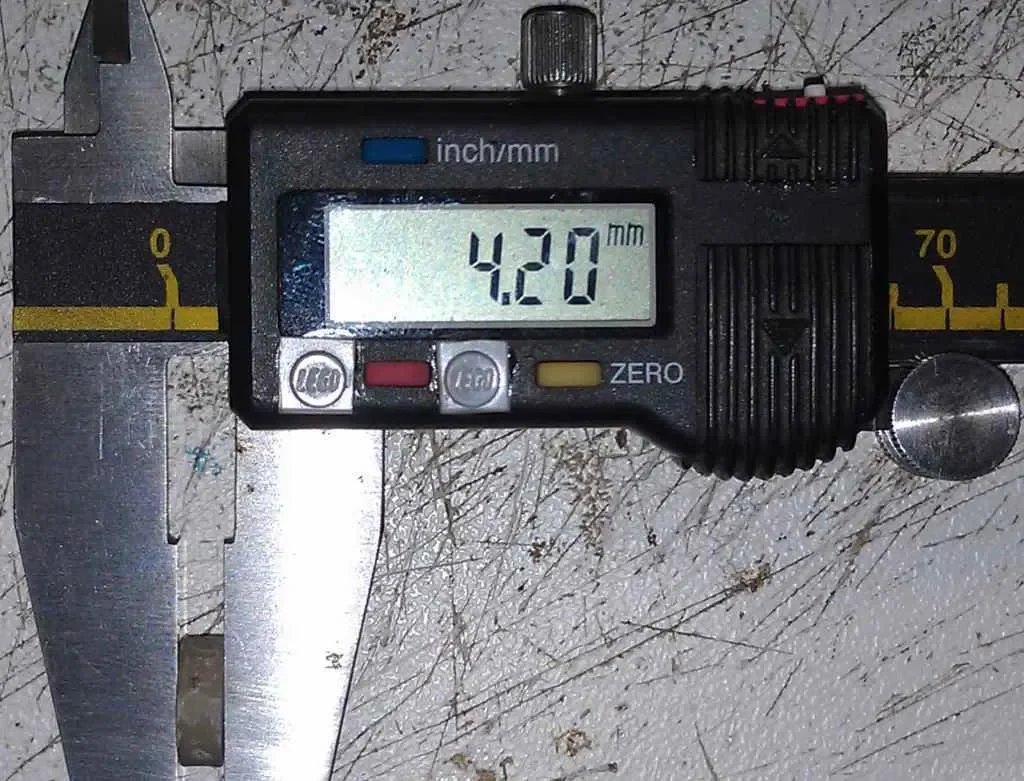

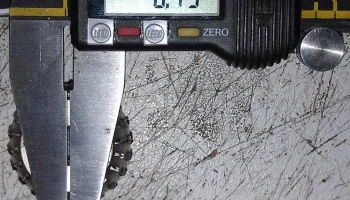

Уплотнительное кольцо, которое я использовал, было из одного из тех дешевых наборов, которые можно найти в «магазинах за два доллара». При необходимости измерьте имеющееся у вас уплотнительное кольцо и отрегулируйте параметры по мере необходимости. Я не думаю, что это слишком критично — гораздо важнее правильно подобрать посадку вала.

Если уплотнительное кольцо слишком ослаблено, вы можете прикрепить его к роликовому колесу с помощью небольшого количества суперклея. На данный момент я обнаружил, что выступа на 20% достаточно, чтобы удерживать его без приклеивания.

Настройки печати

Принтер:

ALDI Coocoon Создать

Плоты:

Нет

Поддерживает:

Нет

Заполнение:

100%

Примечания:

Напечатан из АБС-пластика для обеспечения гибкости при запрессовке на вал энкодера.

Температура экструдера 235°C, температура стола 90°C, скорость печати 40 мм/с, 100% заполнение.

Категория: Компьютер
