Батарейный отсек лотка 2

ОБНОВЛЕНИЕ Я использовал щелочные батарейки типа АА около 2 месяцев, прежде чем приложение Flume сообщило, что батарейки разряжены, а затем перестали работать. Похоже, что Flume не нравится кривая разрядки алкалиновых батарей: литиевые батареи АА будут поддерживать номинальное напряжение 1,5 В в течение всего срока службы батареи, резко падая при ее разрядке. Акалиновые батареи типа АА начинаются с напряжения 1,5 В, но быстро падают до 1,4 В после того, как израсходованы примерно 100-200 мАч. «Мертвые» щелочные батарейки типа АА на момент проверки имели напряжение 1,4-1,45 В, поэтому в любом другом применении они считались бы «новыми». Я заменил их дешевыми литиевыми батарейками типа АА EBL от Amazon и сообщу, когда они начнут выходить из строя (https://www.amazon.com/EBL-Pack-3000mAh-Lithium-Batteries/dp/B08SVZT3RH).

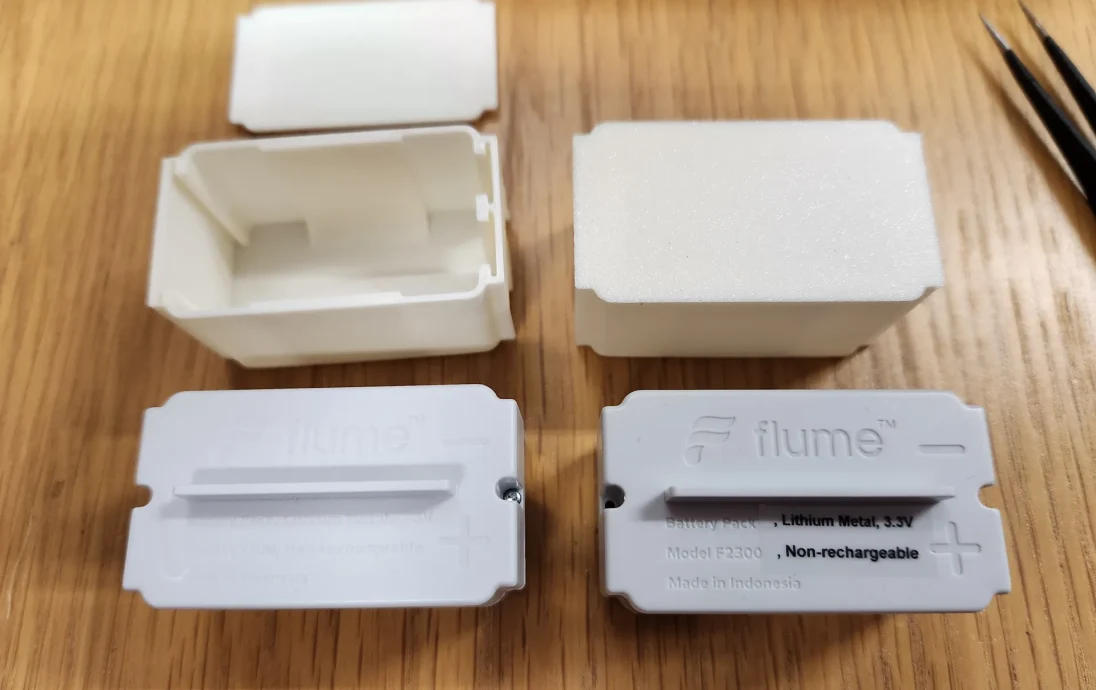

Это батарейный отсек для водомера Flume 2, его можно использовать для замены оригинальных аккумуляторных блоков. Существует множество причин не использовать его, как описано в этой статье https://help.flumewater.com/en/articles/6349883-why-flume-uses-a-custom-battery-pack, но теоретически, если вы используете литиевые батареи типа АА в этом аккумуляторном блоке, производительность должна быть такой же, как у OEM.

Открытые пружины аккумулятора имеют размер 12 x 12 мм, а остальные выступы — 12 x 26,50 мм. Ссылка на Amazon https://www.amazon.com/dp/B09DSNM1Z5.

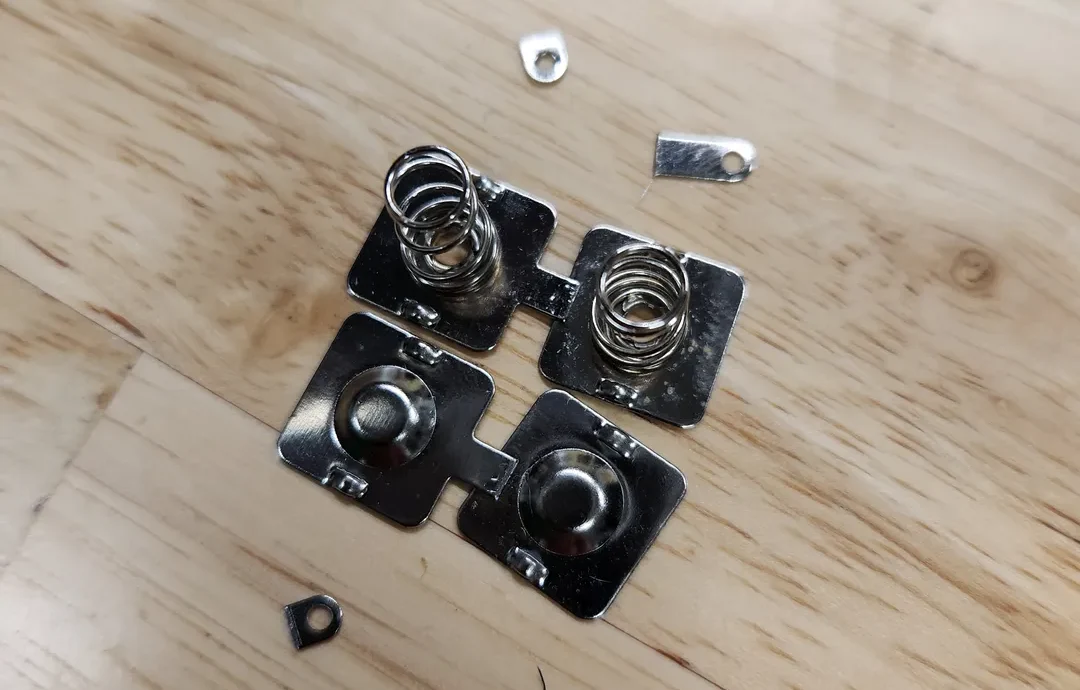

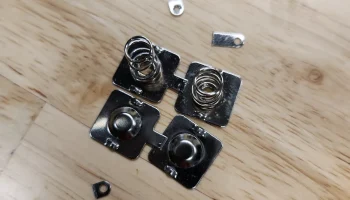

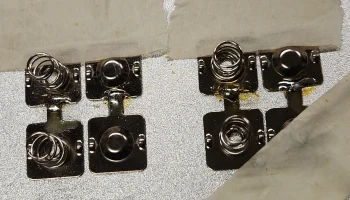

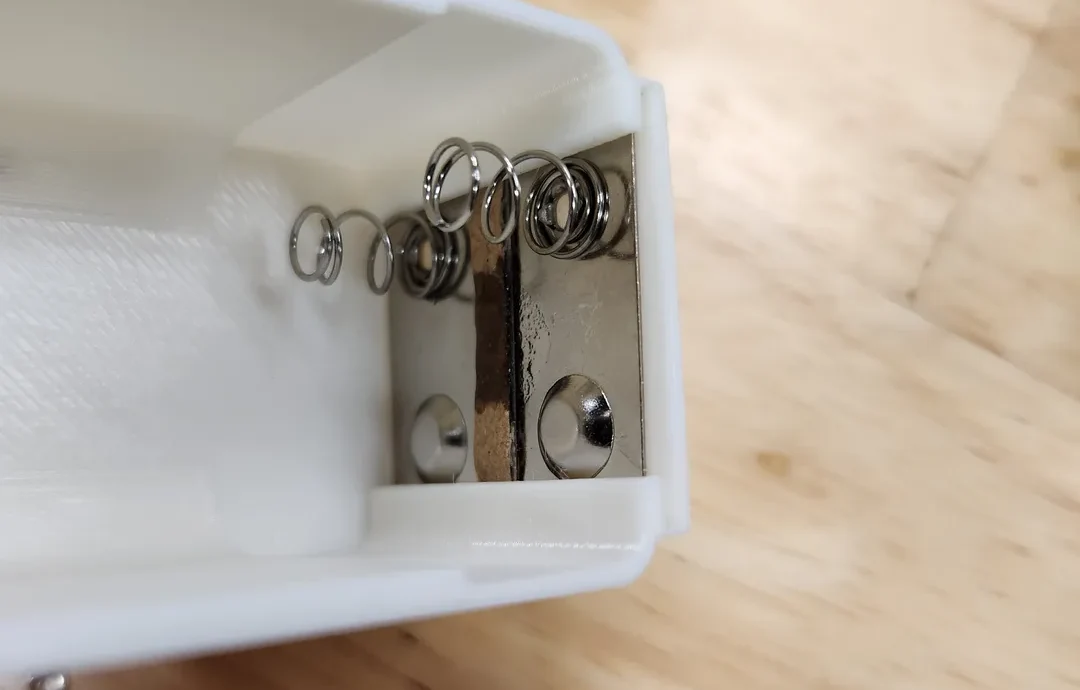

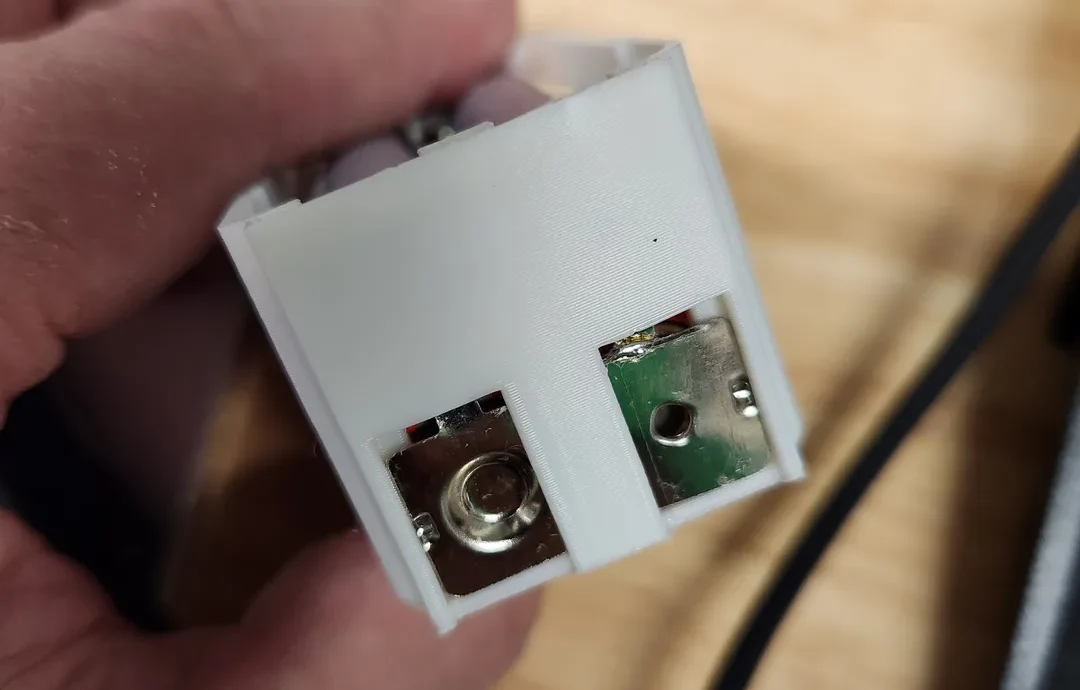

См. фотографии, но вам нужно будет снять и обрезать выступы батарейных пружин размером 12 x 12 мм и спаять пары вместе (вам понадобится положительная и положительная, а также отрицательная и отрицательная пары). Это создаст «передние» аккумуляторные пружины, задняя часть которых будет соприкасаться с монитором лотка. Открытого металла ровно столько, чтобы поддерживать хороший контакт.

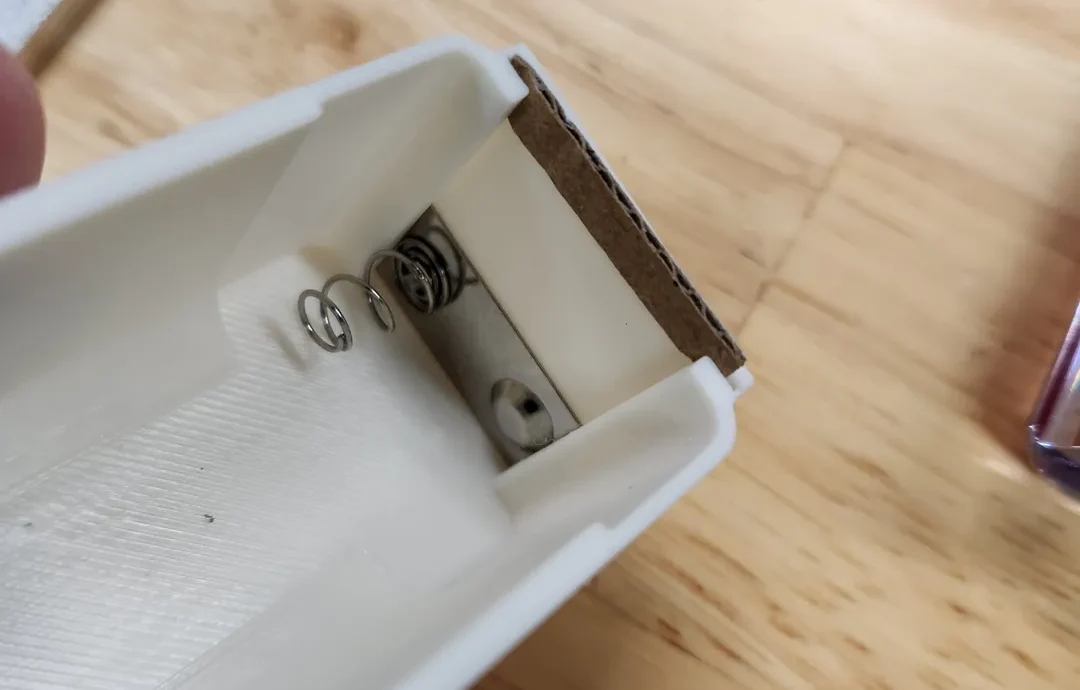

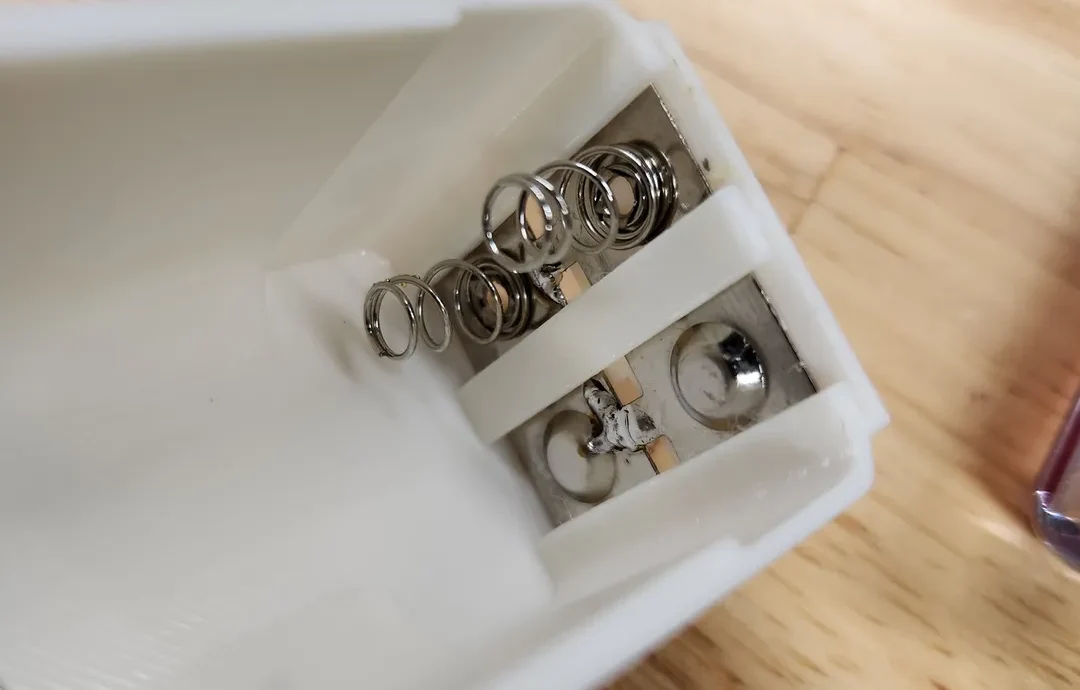

Я использовал обрезанный кусок картона и каплю клея CA, чтобы удержать его на месте, чтобы предотвратить соскальзывание верхней задней пружины аккумулятора и сопри��основение с нижней задней пружиной аккумулятора. Я мог бы напечатать для этого деталь, но YOLO.

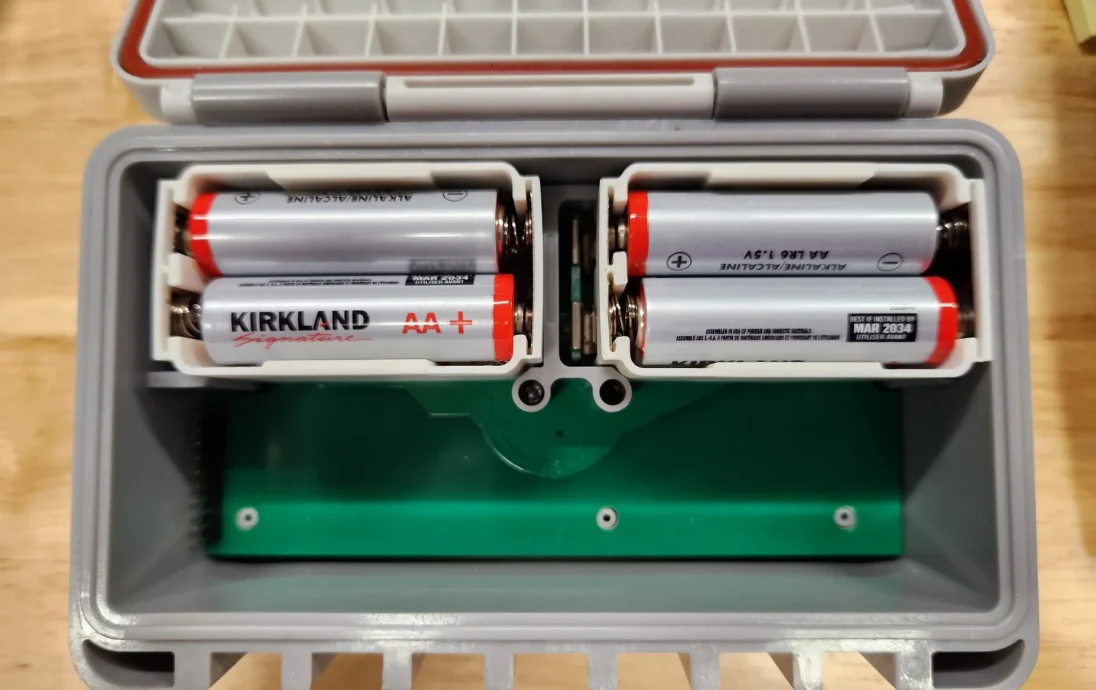

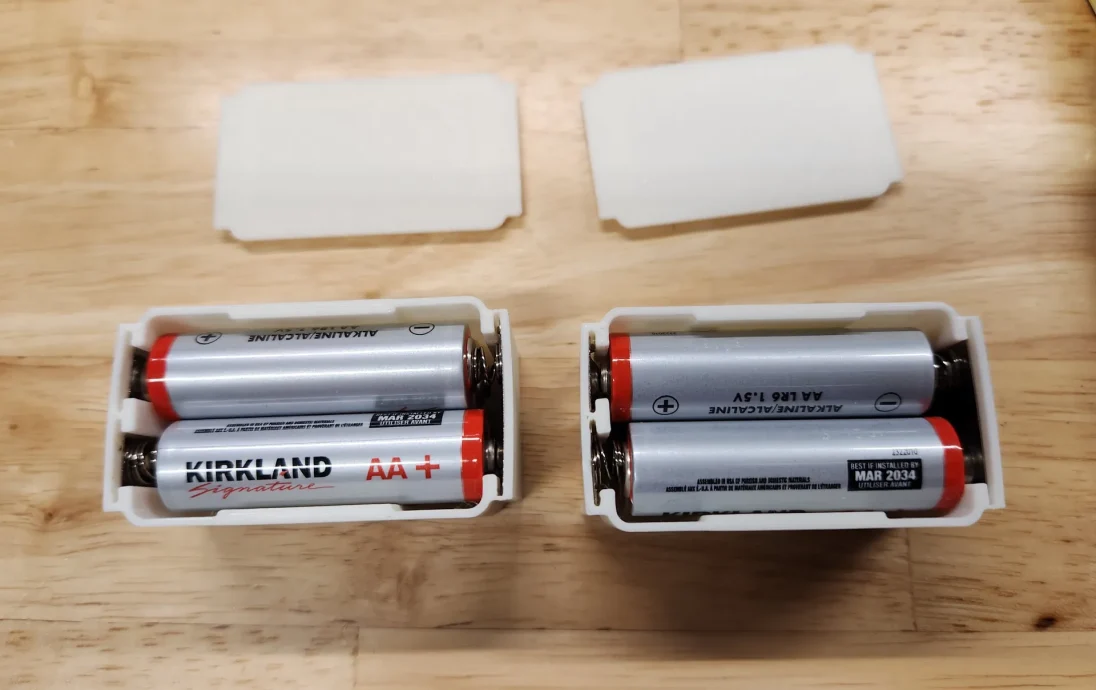

Крышка просто сидит сверху корпуса. Он предназначен только для удержания батарей, когда крышка монитора лотка закрыта. Закрытие крышки монитора лотка удержит все на месте.

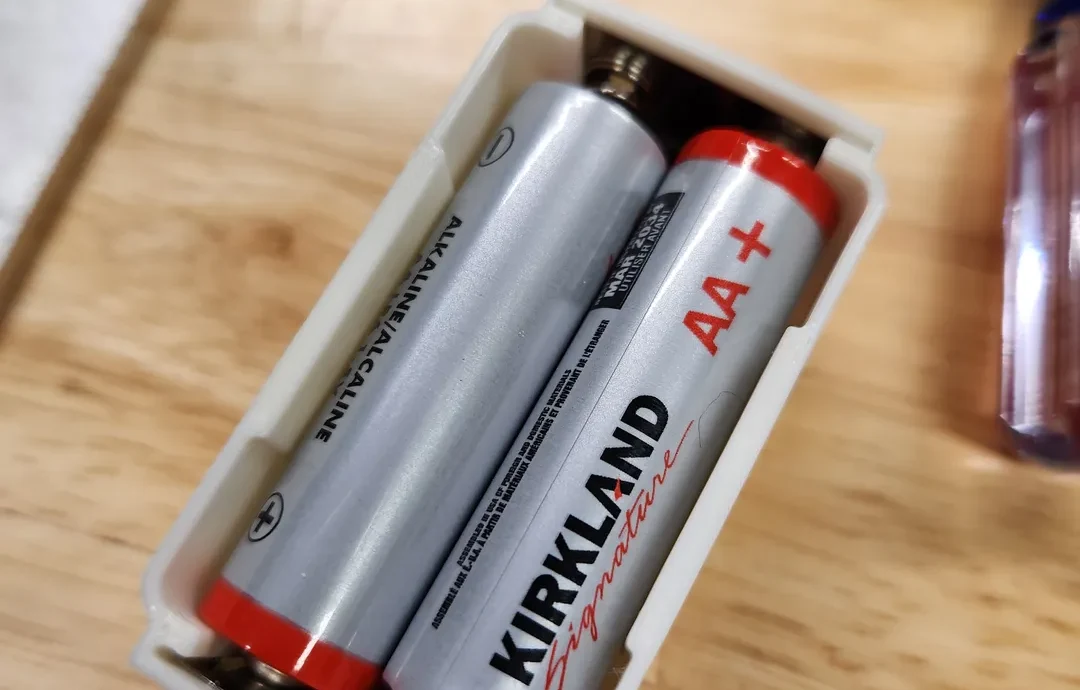

Я напечатал батарейный отсек из АБС-пластика, высота слоя 0,2 мм и заполнение 15%. Он немного прогибается, когда вставлены все батареи, но как только вы вставите его в монитор лотка, дополнительная опора в корпусе удержит все на месте.

Для справки: в мой оригинальный OEM-батарейку входили аккумуляторы Enegizer Lithium Ultimate AA (номинально 3,0 Ач, поэтому 6,0 Ач в 2S2P), в моем втором OEM-комплекте были литиевые батареи марки Flume (на этикетке указано 2,9 Ач, поэтому 5,8 Ач в 2S2P). Я тестирую щелочные батареи (2,6 Ач, 5,2 Ач в 2S2P и всего 10,4 Ач в обеих упаковках). Теоретически он должен работать дольше и дешевле, и у меня будет больше времени, пока монитор сообщит о низком заряде батареи, прежде чем он фактически перестанет работать. Даже если он не прослужит дольше, надеюсь, он будет намного дешевле. В любом случае, гораздо удобнее заменять готовые батарейки, чем заказывать специальную упаковку у Flume. ЮММВ.

Я включил файлы STEP и STL.
