Лотки для хранения цифровых носителей......

Разработан для проектов, требующих организации и управления запасами различных типов цифровых носителей в общем форм-факторе лотка.

Хотя этот комплект, возможно, не охватывает все виды медиа, представляющие интерес, мы надеемся, что в противном случае эта концепция окажется полезной. Если у вас есть другой тип носителя, который не охвачен (или он плохо подходит для вашего носителя), напишите мне или воспользуйтесь включенным параметризованным файлом FreeCAD — я добавлю конфигурации, если это возможно или целесообразно.

Модели

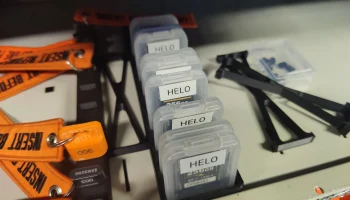

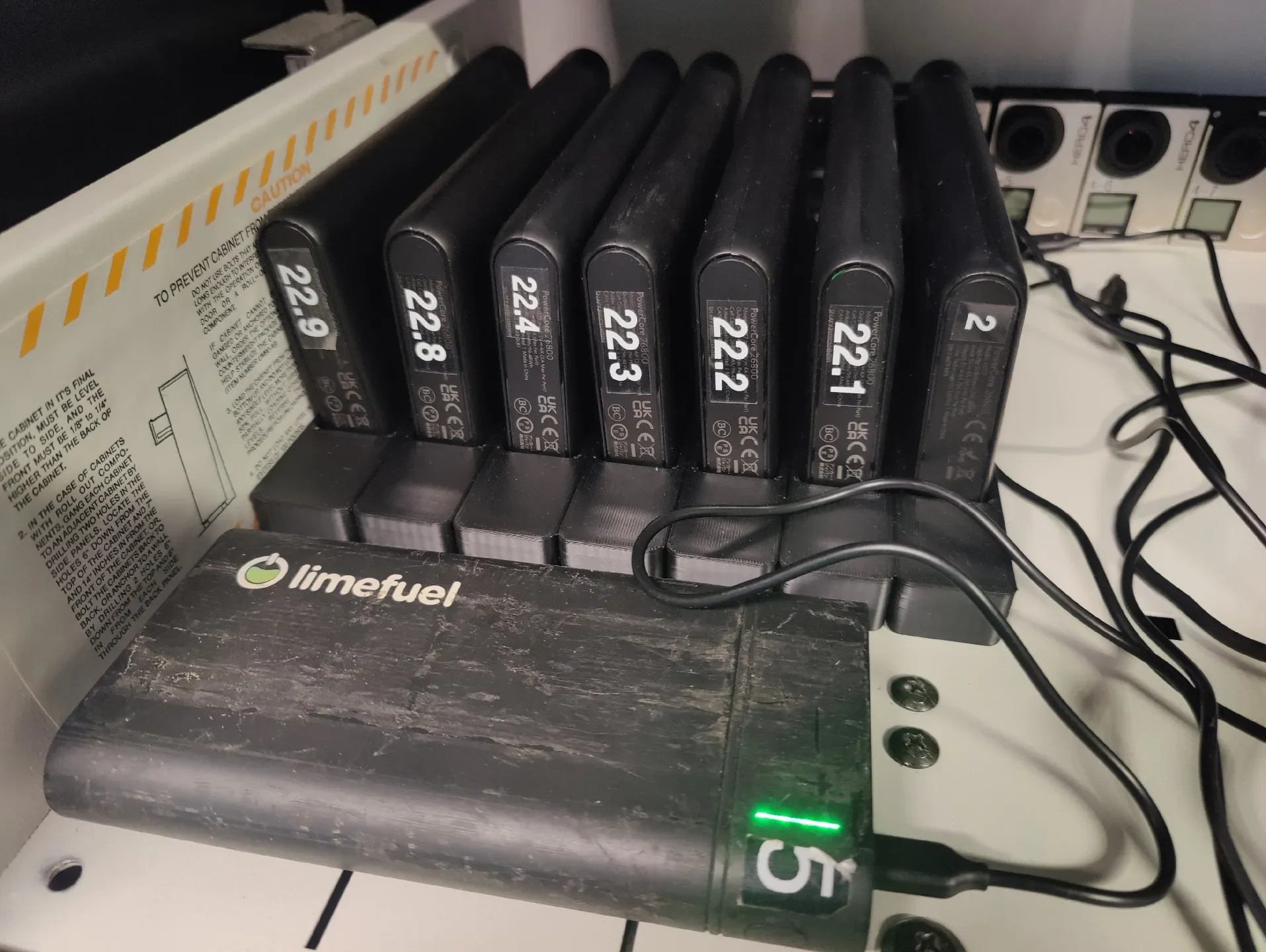

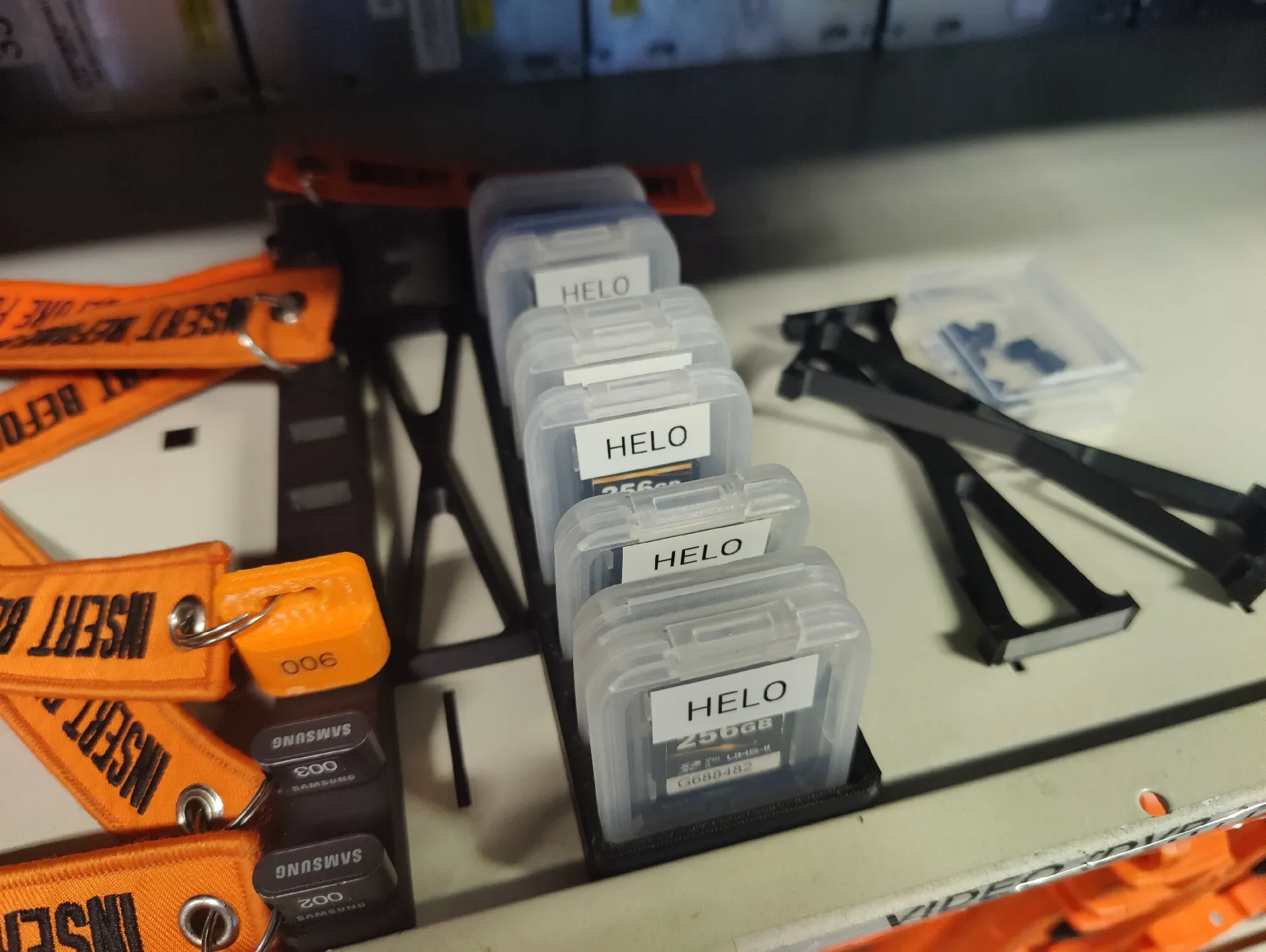

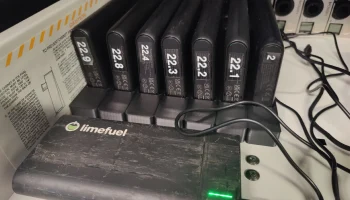

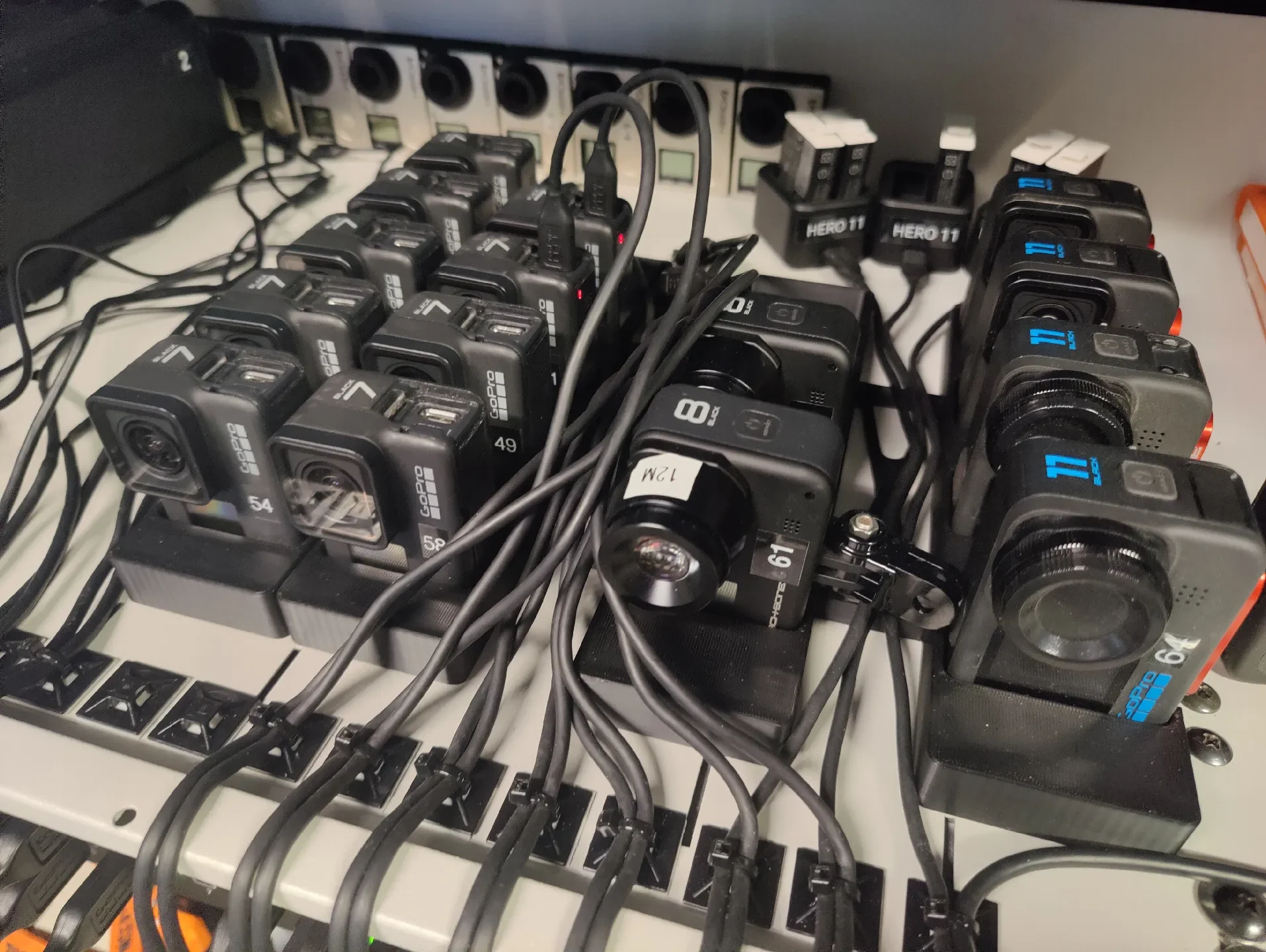

Лотки: GoPro7, GoPro8, GoPro11, Powercore 26800, футляр для SD/µSD (8x43x53 мм), твердотельные накопители (9,3, 7 мм; толстый, тонкий) и носители USB типа A. Поставляется с литниками и без них (все части литников заканчиваются на "-S").

Соединители: планки между лотками, а также проставочные соединители 20-50 мм с шагом 10 мм. Допуск модели составляет 0,15 мм между прижимаемыми гранями, масштабируйте по м��ре необходимости или измените CleatV на листе Dims FreeCAD.

Рекомендации по печати

Материал: предпочтительно ABS или PLA.
Высота слоя: 0,16-0,2 мм
Верхние слои: 4x
Стены: 2x
Нижние слои: 3x
Швы: Ближайшие
Заполнение: >=5% гироида
Поля: 5 мм снаружи.

По моему опыту, установка моделей на 45 градусов против часовой стрелки помогает снизить вероятность деформации ABS. Если используются модели литников, режьте диагональными резаками, а не просто срывайте их, как голодная крыса (наверняка вы знаете лучше?).

Сборка

Используйте либо соединитель для соединения лотков, либо 2 планки на каждой соединительной стороне. Магниты с запрессовкой (6x2 мм x4), если они подходят для вашего случая использования.
