Дифференциал RC МАШИНЫ #3

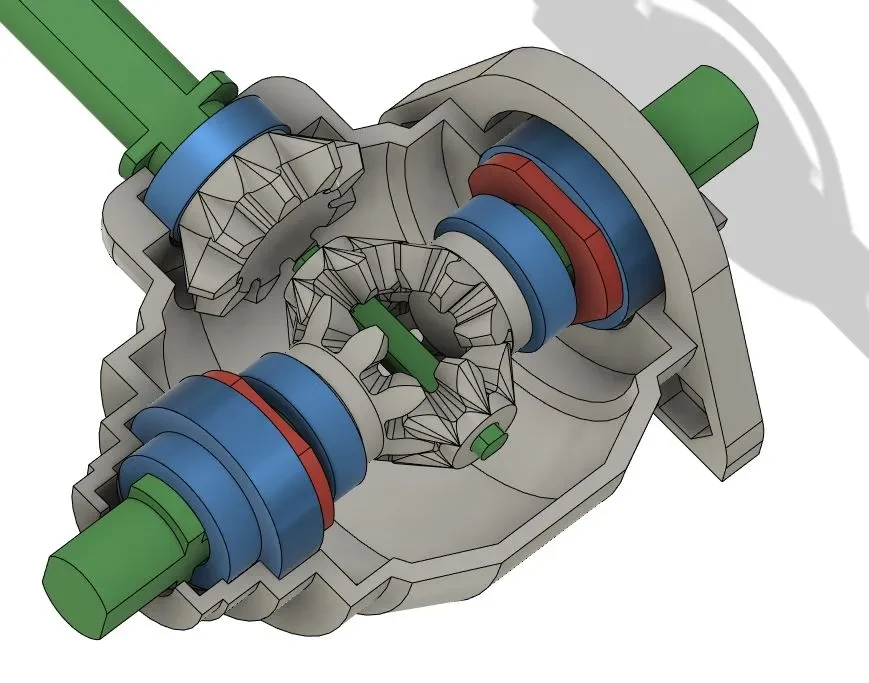

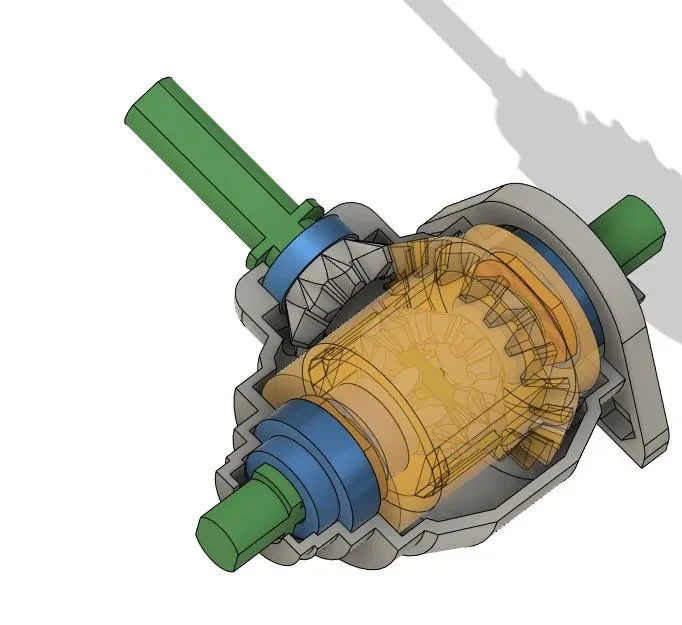

На этот раз это полный редизайн, включая шестерни… И, очевидно, чтобы уменьшить размер, мне пришлось пойти на некоторые компромиссы. Поэтому я больше не использую шарикоподшипники для крестовин, которые теперь находятся непосредственно на крошечной оси PLA.

Поскольку крестовины вращаются только при повороте автомобиля, это должно сработать. Я немного волновался, потому что мощность передается через эту крошечную ось (которая фиксирует чашку дифференциала и ведущие шестерни вместе, когда машина движется прямо). Но я его не сломал!

Я сохранил одни и те же шарикоподшипники для оси чашки дифференциала (или главной оси), ведущих шестерен и шестерни: 6700ZZ (15x10x4) (2 шт.) и MR-117 (11x7x3) (5 шт.).

Что ж, теперь эта штука выглядит как надо (каламбур)!

Советы по печати:

Я сохраняю свое соглашение об именах для частей:

XXXnn-kk-имя

XXX = сборочный узел

nn номер детали в этой сборке

kk количество экземпляров, необходимых в одном экземпляре подсборки

Корпус напечатан парящим в воздухе, и я использовал переменную высоту слоя для всех частей.

Это помогает сделать внутреннюю часть корпуса и шестерен более точными и практически не замедляет печать.

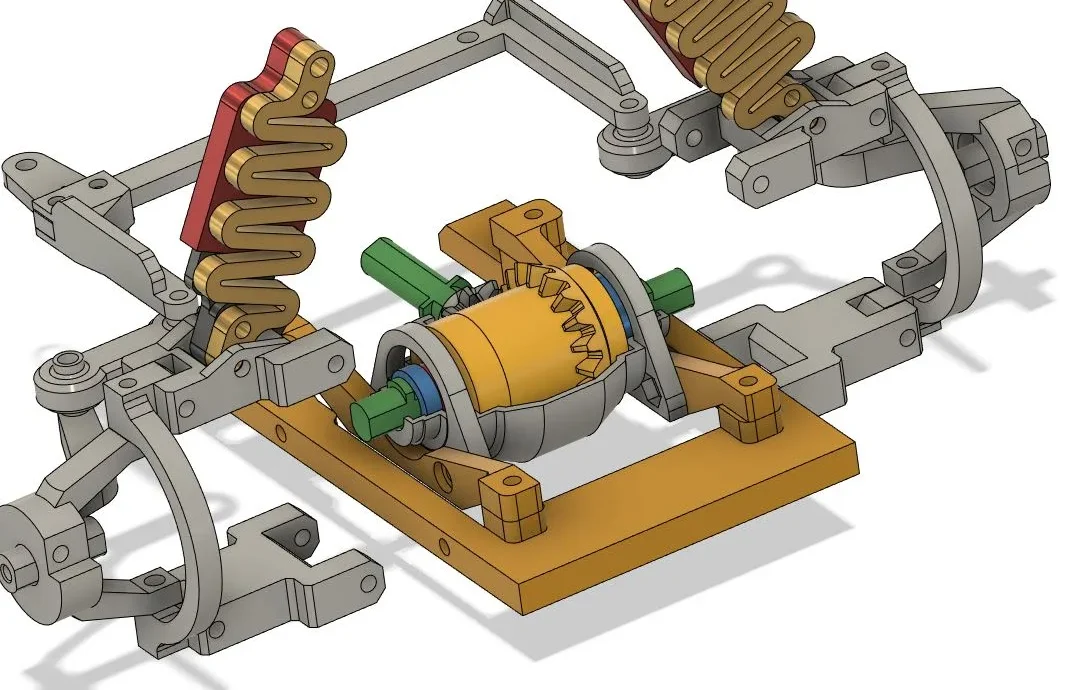

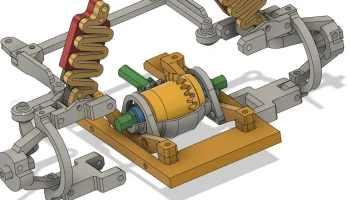

Я предоставляю адаптеры для моего RCCAR V2. https://www.printables.com/model/281110-new-design-rc-car-v2-almost-full-printed

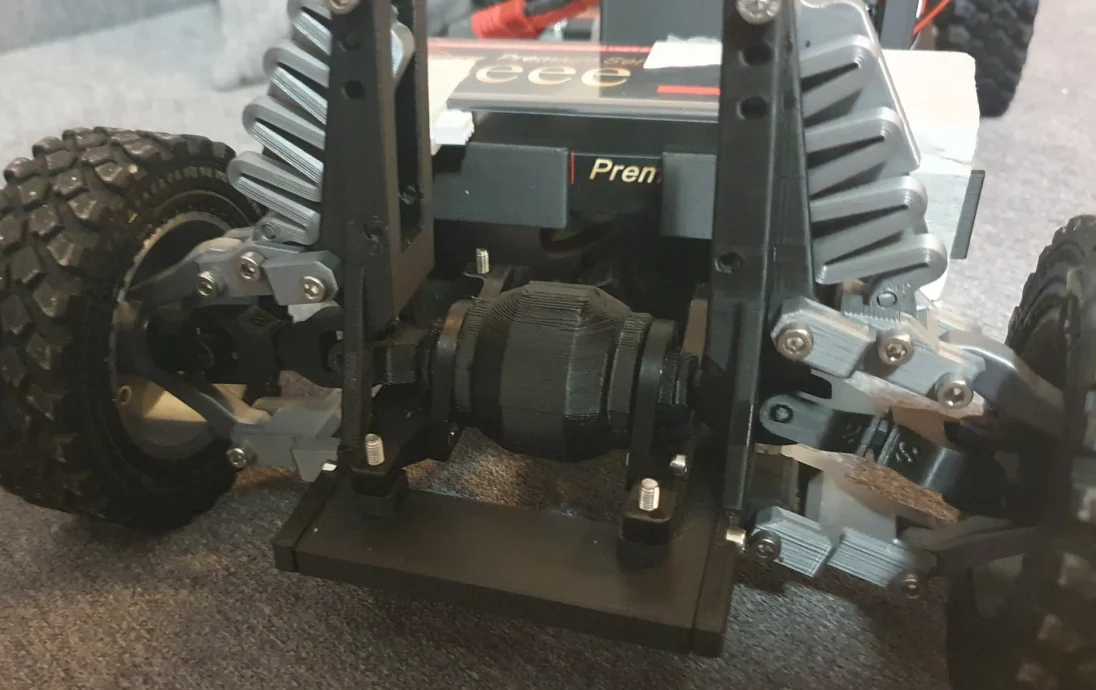

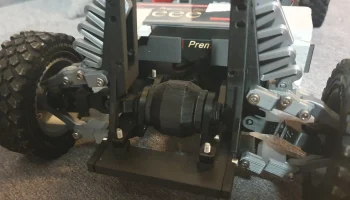

Я заменил задний дифференциал на эту новую версию, и он работает отлично, поскольку уменьшение по-прежнему составляет 1:2...
