Дифференциал радиоуправляемой машины №2
Радиоуправляемая машина V2:
Обновлено 02.08.23

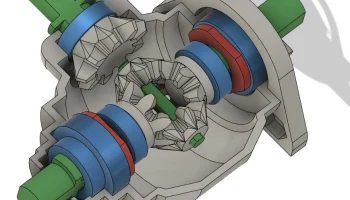

Это дифференциал, который я использую в своей конструкции радиоуправляемой машины V2.
Это основная модификация этой конструкции.
https://www.printables.com/model/246505-updated-rc-car- Differential-gearbox
Ключевые вещи, которые нужно знать:
Сейчас я использую 3 типа шарикоподшипников. Использование двух новых размеров (MR117 и 6700zz) позволило мне усилить ось солнечной шестерни, которая казалась слабым местом моей предыдущей конструкции. Еще мне хотелось максимально уменьшить ширину дифференциала. Мне удалось отказаться от использования 608zz, однако я до сих пор использую MR115-2RS для крестовин.
Итак, вам нужно всего 9 ББ.
2 МР115-2РС (11х5х4) для крестовины

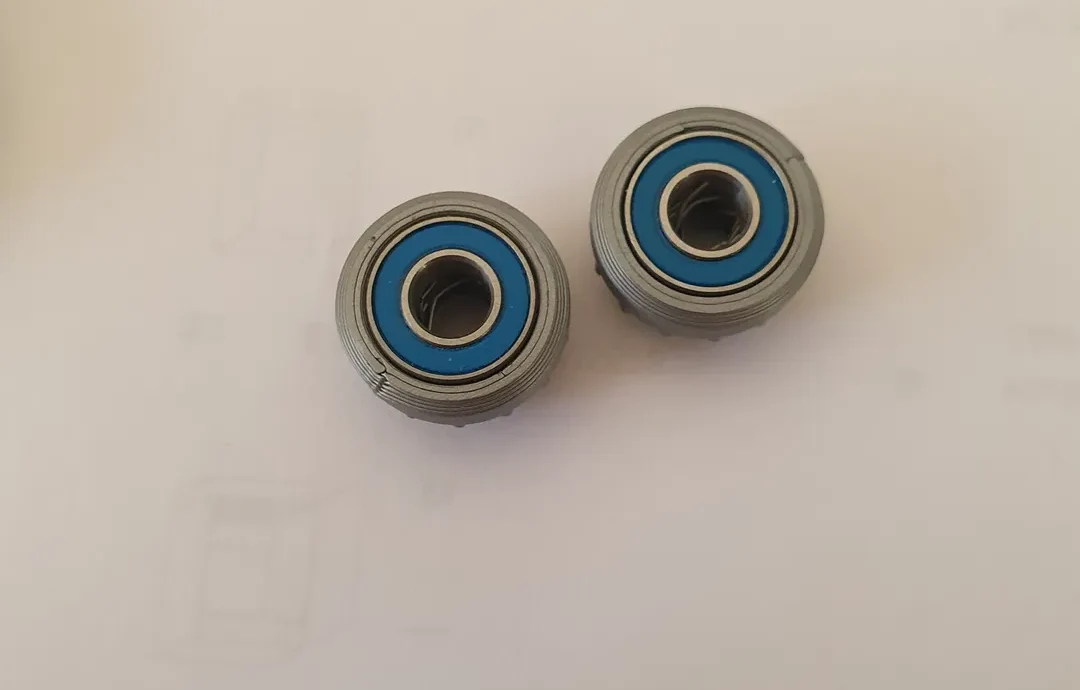

Держатели подшипников
2 МР117-2РС (11х7х3)
2 6700zz (15x10x3)

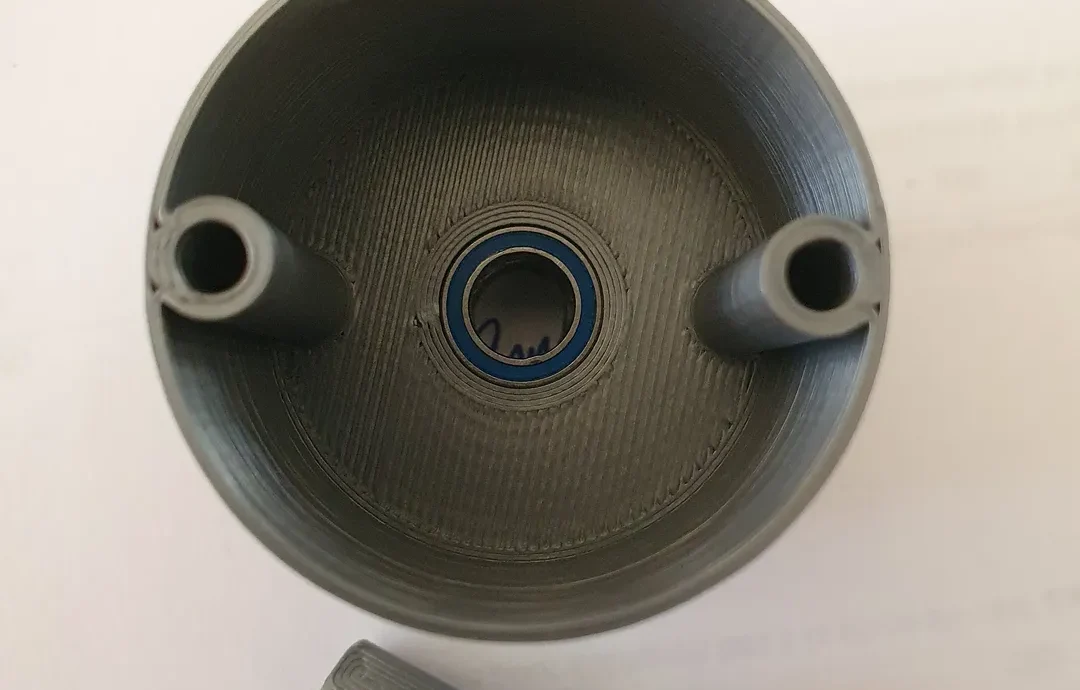

2 MR117-2RS (коронная шестерня, чашка дифференциала)
1 MR117-2RS (шестерня дифференциала)

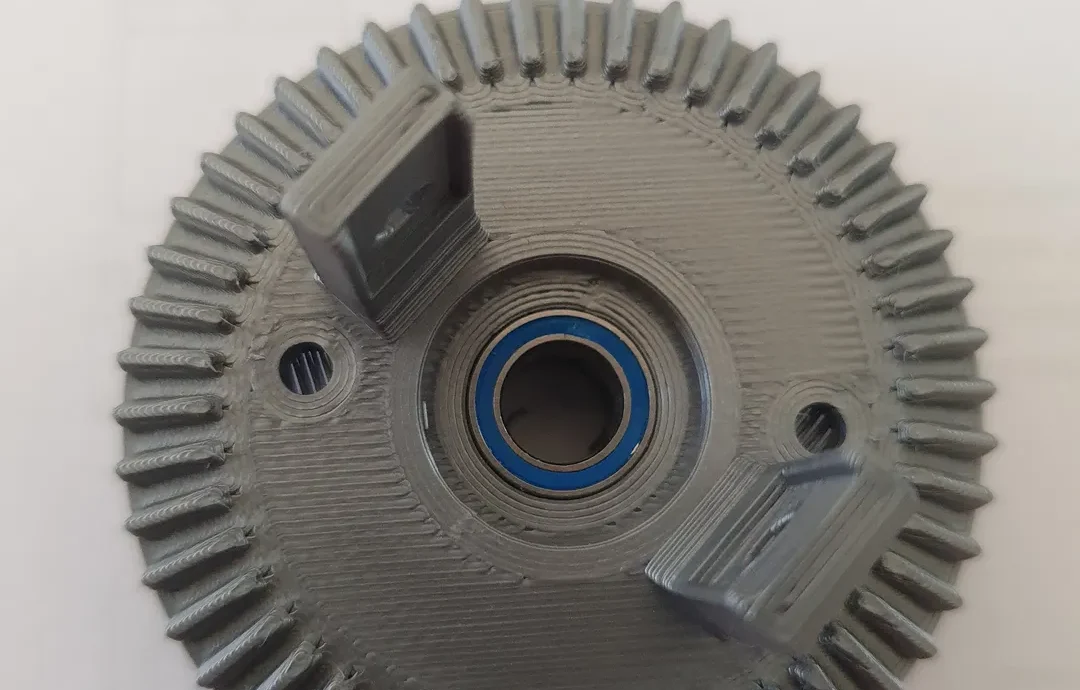

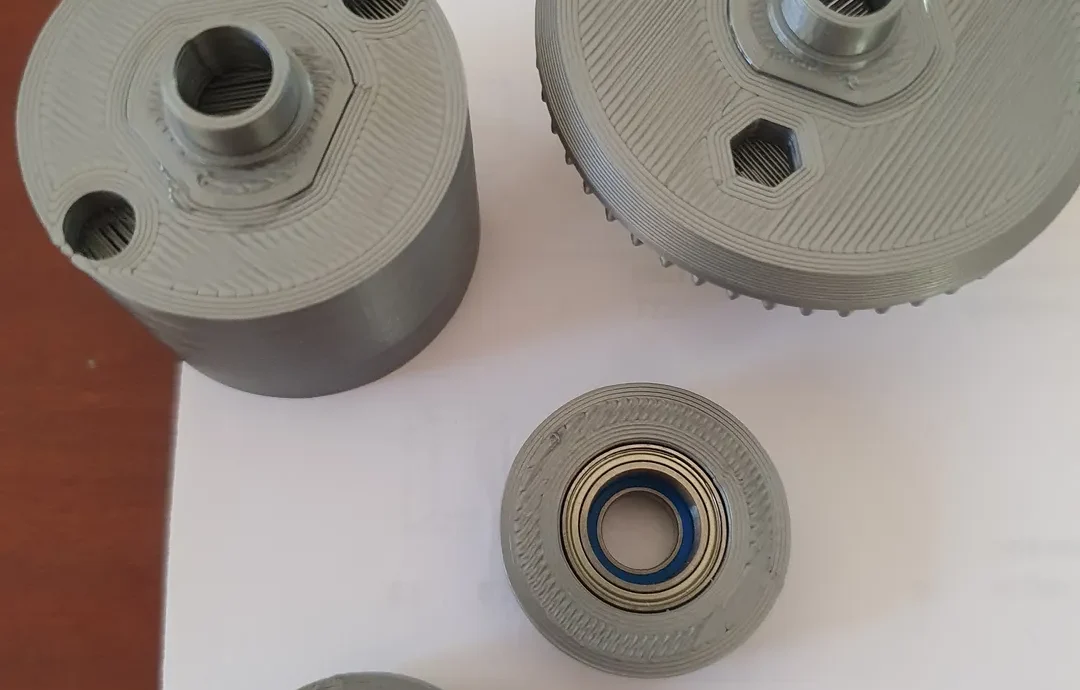

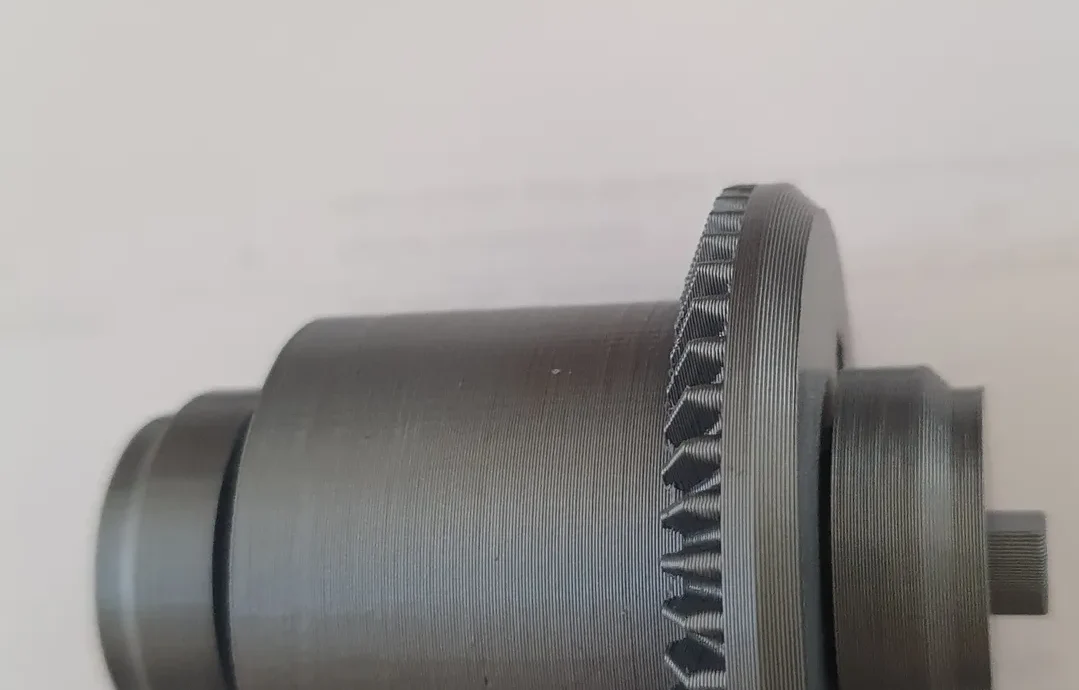

Я упростил оси коронной шестерни и чашки дифференциала, которые теперь представляют собой одну и ту же деталь (2 экземпляра) под названием «главная ось». Их необходимо приклеить к коронной шестерне и чашке дифференциала.
Удалите жертвенный опорный слой после того, как склеите детали (проще). Для этого можно использовать оси солнечной шестерни.

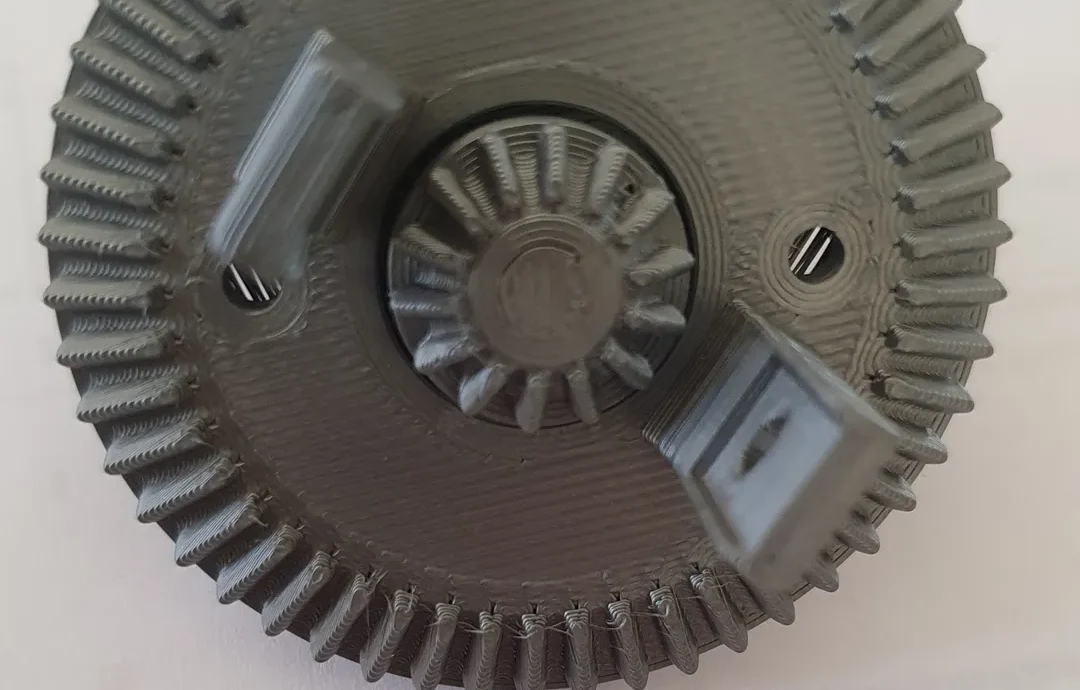

Для крепления коронной шестерни к чашке дифференциала необходимы всего два винта M3 диаметром 30 мм + гайки. Корпус дифференциала теперь печатается без опор, но вам необходимо использовать крепления корпуса, которые нужно приклеить и собрать с помощью короткого винта М3 к корпусу (винт можно удалить, как только клей затвердеет). В этих деталях имеются отверстия М3, позволяющие замыкать дифференциал в сборе. Они также будут использоваться для крепления дифференциала к шасси.
Наконец, я буду использовать ось солнечной шестерни непосредственно для сборки с приводными валами...
В целом ширина дифференциала уменьшена с 92 мм до 54 мм.
Шестерни (зубчатую часть) я сохранил, поэтому уменьшение все равно в 2 раза.
Я сохраняю свое соглашение об именах для частей:
XXXnn-kk-имя
XXX = сборочный узел
nn номер детали в этой сборке
kk количество экземпляров, необходимых в одном экземпляре подсборки

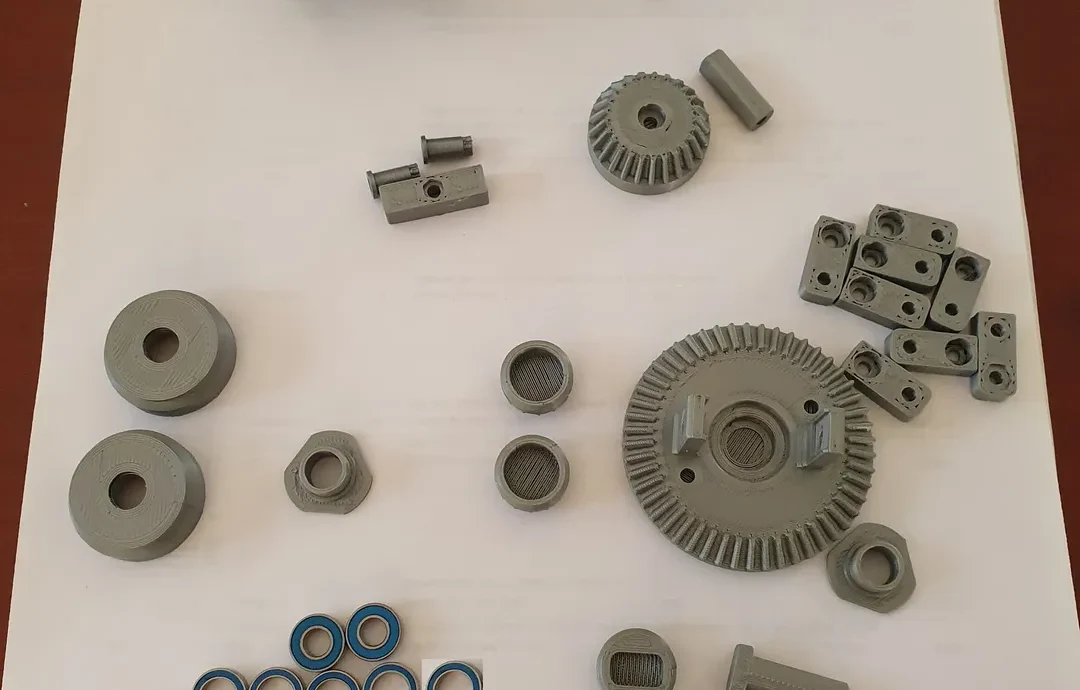

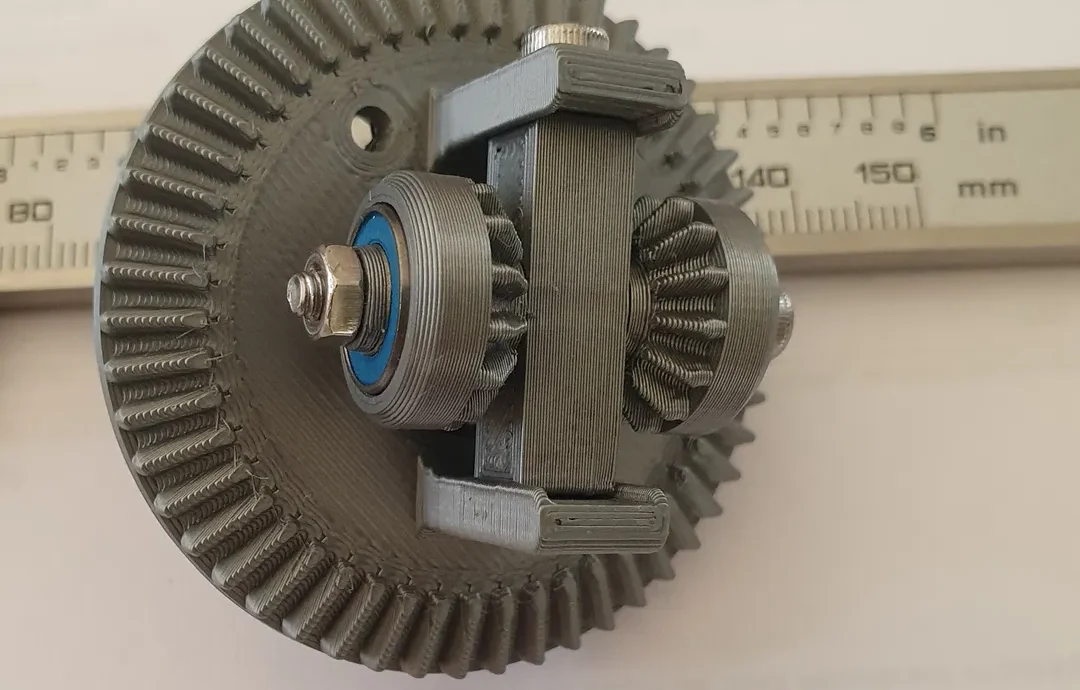

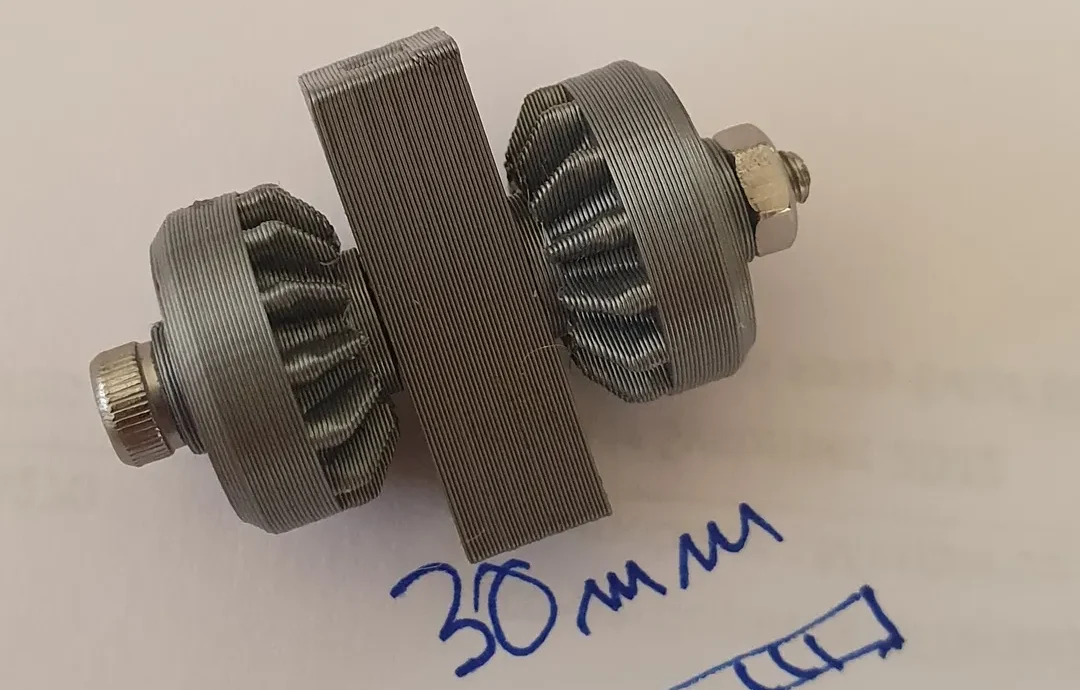

Я добавил фотографии, чтобы помочь со сборкой; крестовины должны вращаться свободно; Не затягивайте слишком сильно винт 30 мм, который удерживает крестовину + оси на опоре.

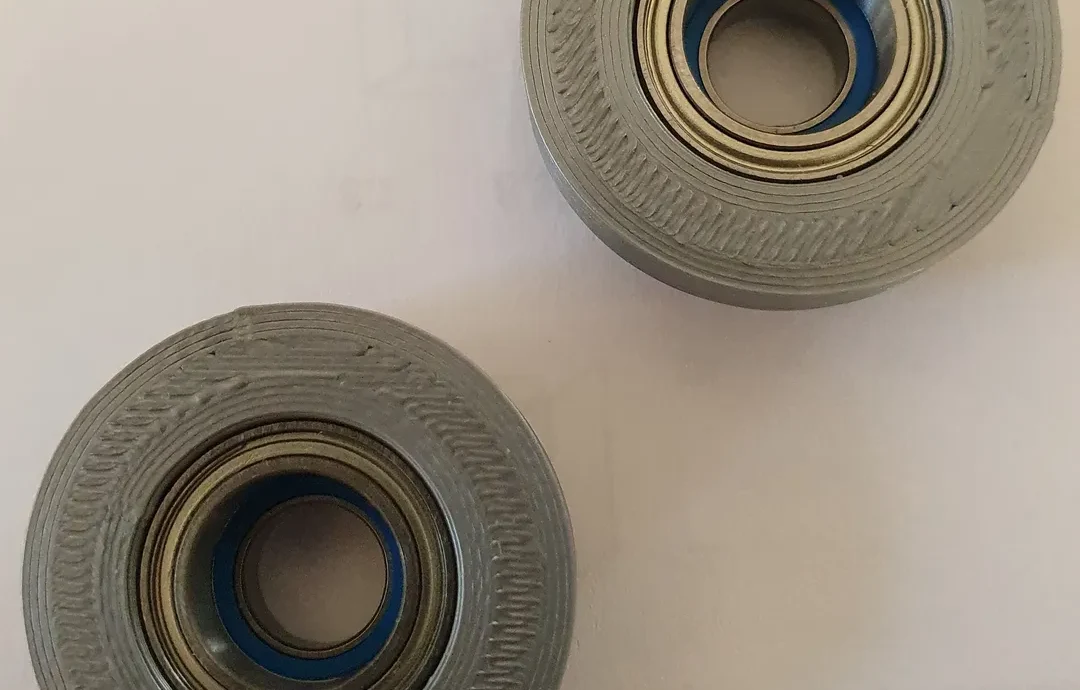

Из-за некоторых допусков и в зависимости от вашего принтера держатели BB могут вращаться. Не думаю, что это проблема, но в любом случае опора дифференциала, позволяющая закрепить дифференциал на шасси, блокирует это вращение.
Печать:
Я распечатал все PLA размером 0,2 с 4 периметрами.
На печать всего уходит около 10 часов.
