Powerbank из батарей 21700

📁 3D модель корпуса для пауэрбанка на 144 ватта 12 вольт
📐 STL
🪵 PETG
❤️ Ставь лайк, если понравилось!.

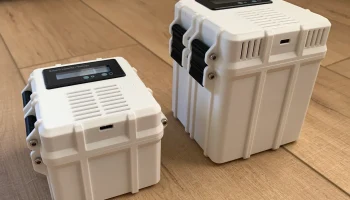

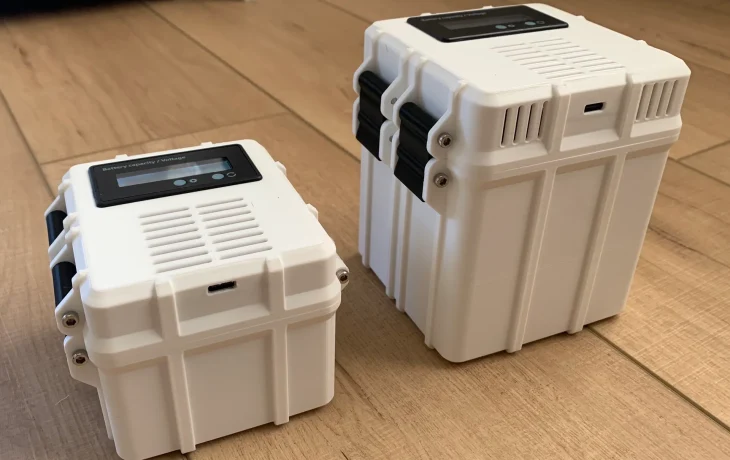

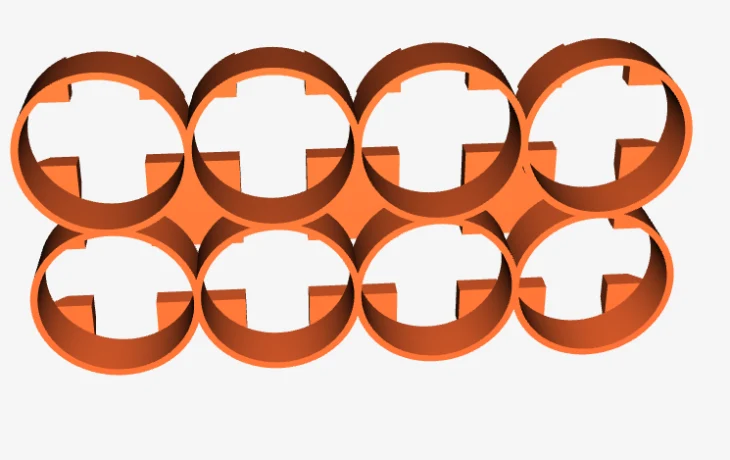

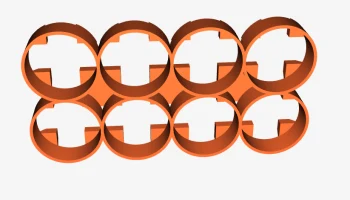

Этот 144-ваттный 100-ваттный USB-PD банк питания — младший брат моей версии на 288 Втч.  Моей главной целью было иметь большой банк питания, с которым я мог бы путешествовать по авиалиниям.  Согласно правилам TSA, максимальная емкость составляет 160 Втч.  В итоге я получил этот 144Wh power bank, используя 8 5000mah 21700 ячеек в конфигурации 4s2p и используя 100w USB-C PD модуль и 4s BMS для сборки.  Я использовал PLA, потому что мне нравится, как он выглядит, но PETG может быть лучше для нагрева/монтажа.

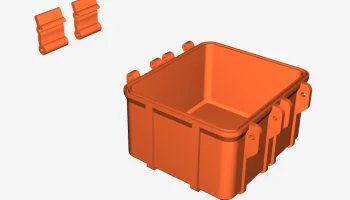

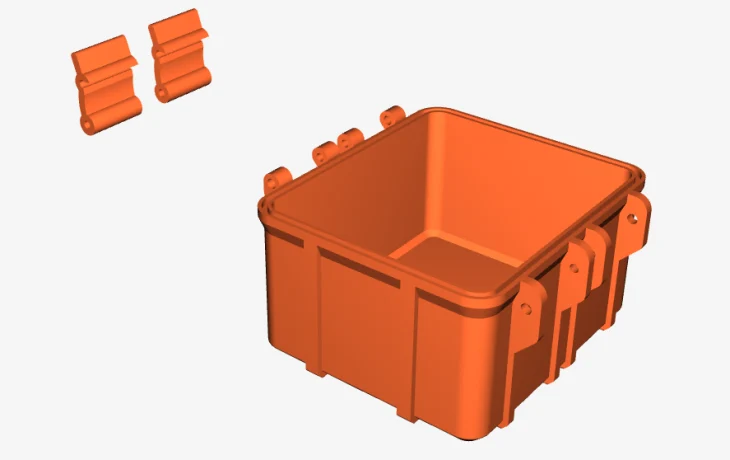

Пожалуйста, обратитесь к фотографиям для сборки.  Вам понадобятся шесть 30-миллиметровых винтов m3 для защелок и петель и два винта m2 для крепления модуля PD.  Я также использовал каптоновую ленту для обмотки батарейного блока.  Не стесняйтесь задавать любые вопросы или оставлять свои предложения/замечания.

Я считаю это WIP и буду добавлять новые функции.  Модуль сильно нагревается внутри и снаружи корпуса.  Пока никаких проблем с ним нет.  BMS, кажется, остается относительно прохладным.  Более подробные фотографии сборки можно найти в версии на 288 Втч.

Улучшения по сравнению с версией на 288 Втч

 Более компактное дно и крышка

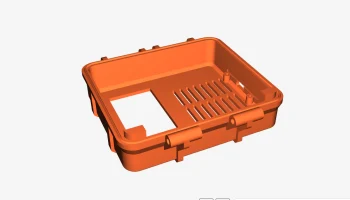

 На крышке добавлены распорки для удержания аккумулятора в закрытом состоянии
 Крепление для 100-ваттной платы расположено ближе к верху, что позволяет увеличить пространство.
