Корпус для DC преобразователя LM2596

Здесь опубликовано множество корпусов понижающих преобразователей, и ни один из них не подходит к тому, что, как мне казалось, было обычным понижающим преобразователем для светодиодов с 1 кнопкой (66 мм x 35 мм), который я купил на Amazon. (https://www.amazon.ca/gp/product/B00JUFJ1GA/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1).

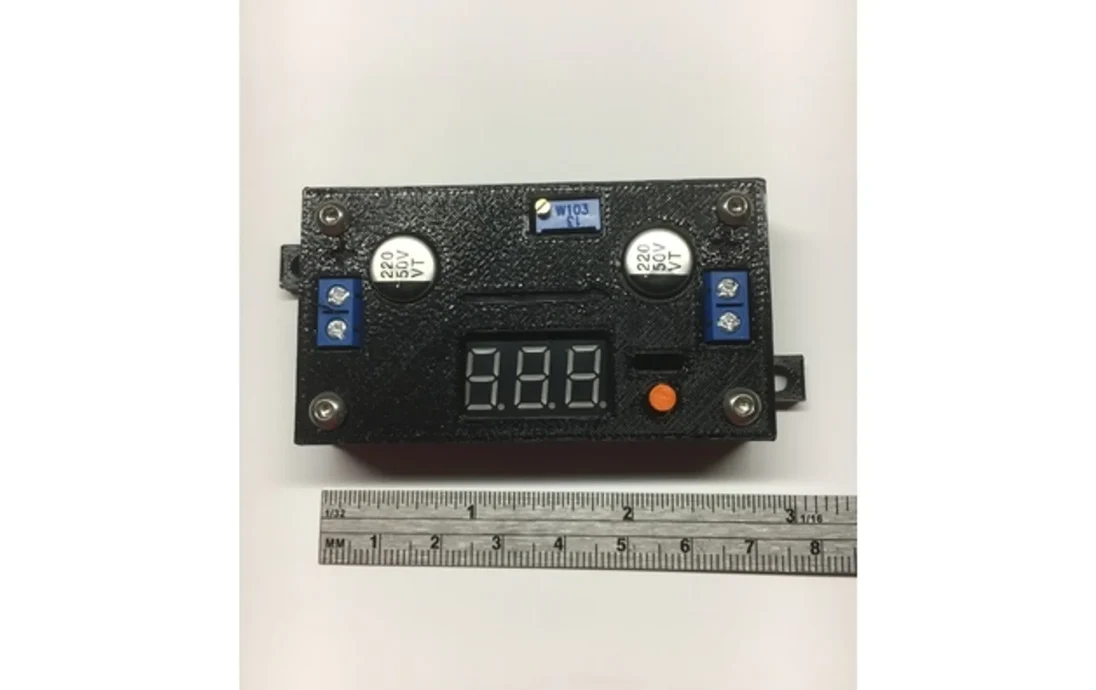

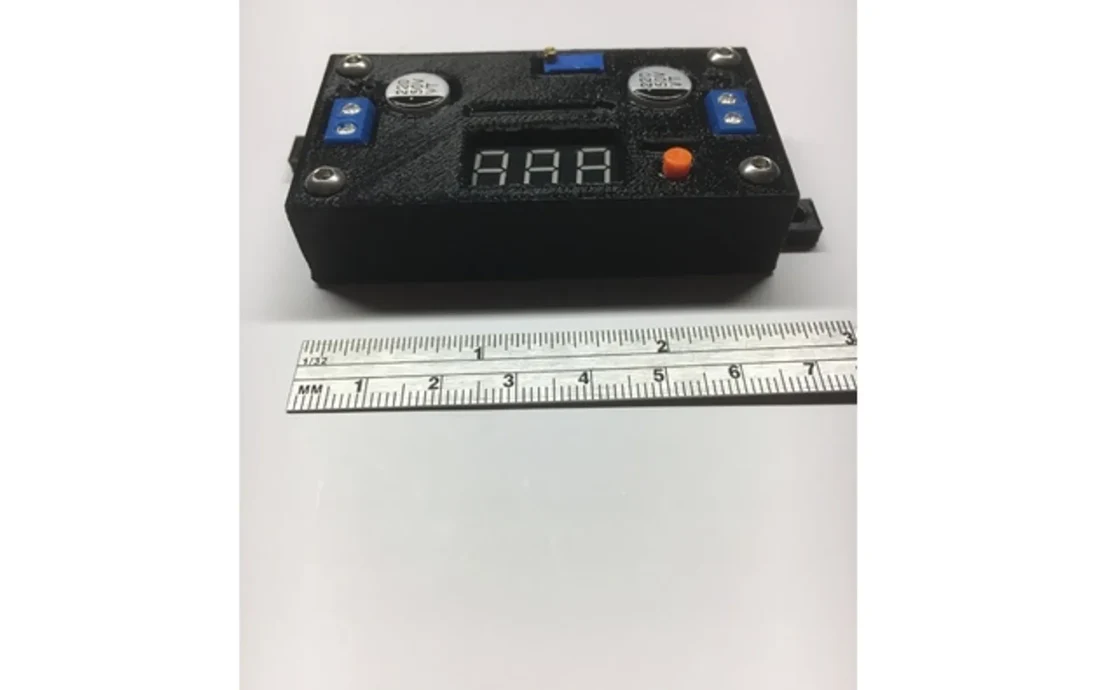

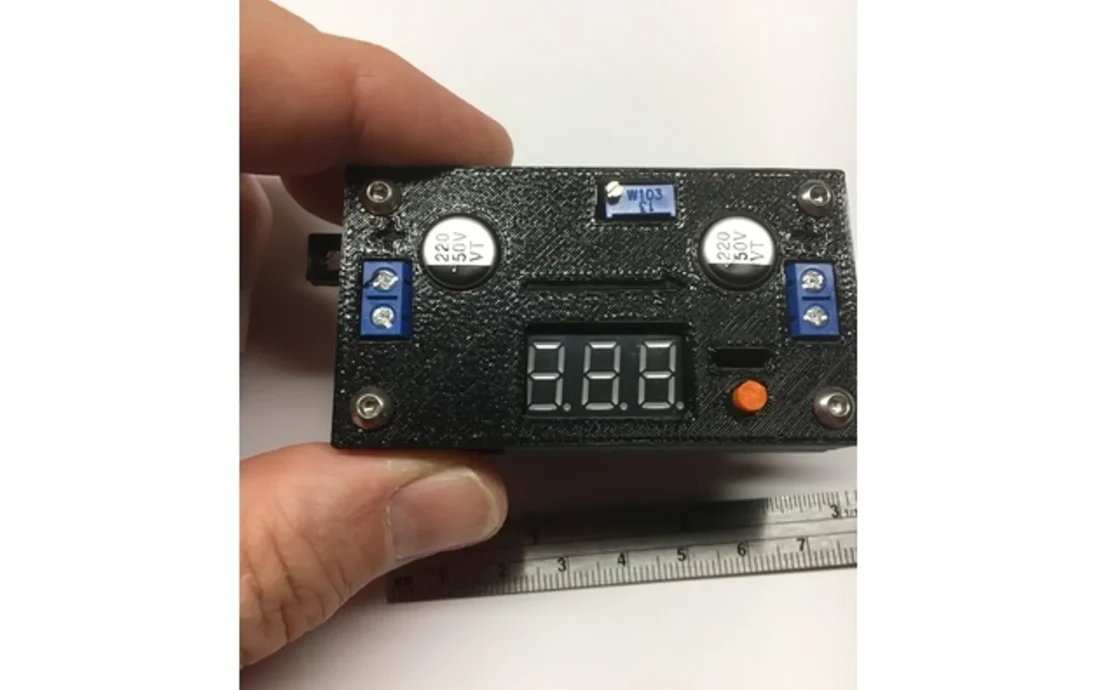

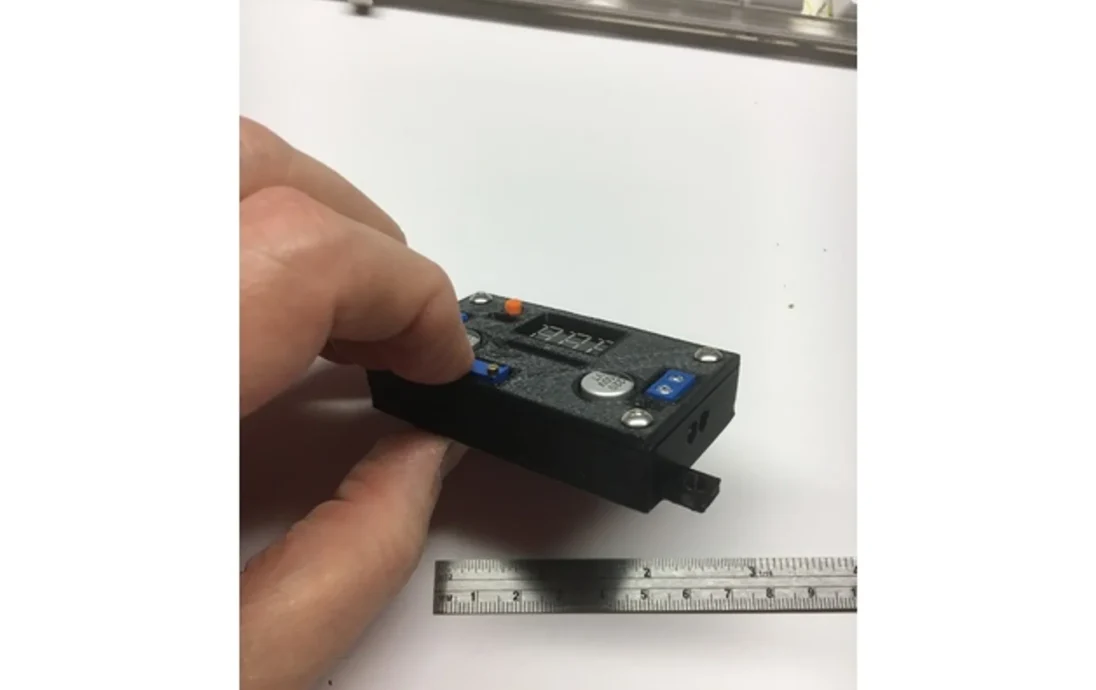

Поэтому я сделал свой собственный. Мне нужен был чрезвычайно низкопрофильный дизайн, который бы демонстрировал конденсаторы и обеспечивал легкий доступ к портам разъема проводов и потенциометру регулятора ��апряжения, а также к функциональной кнопке и отверстиям для просмотра светодиодных цифр и светодиодных индикаторов над кнопкой на основной плате. На верхней крышке выгравирована стрелка направления напряжения, обозначающая направление входного и выходного напряжения, а также знак "+" над соответствующими разъемами.

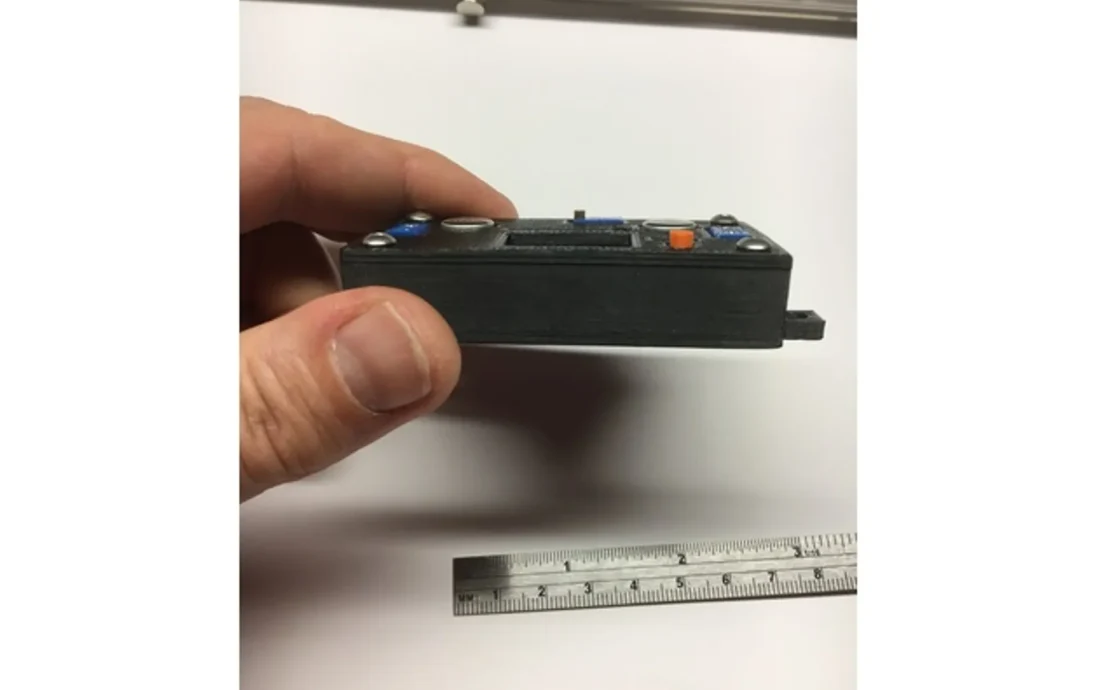

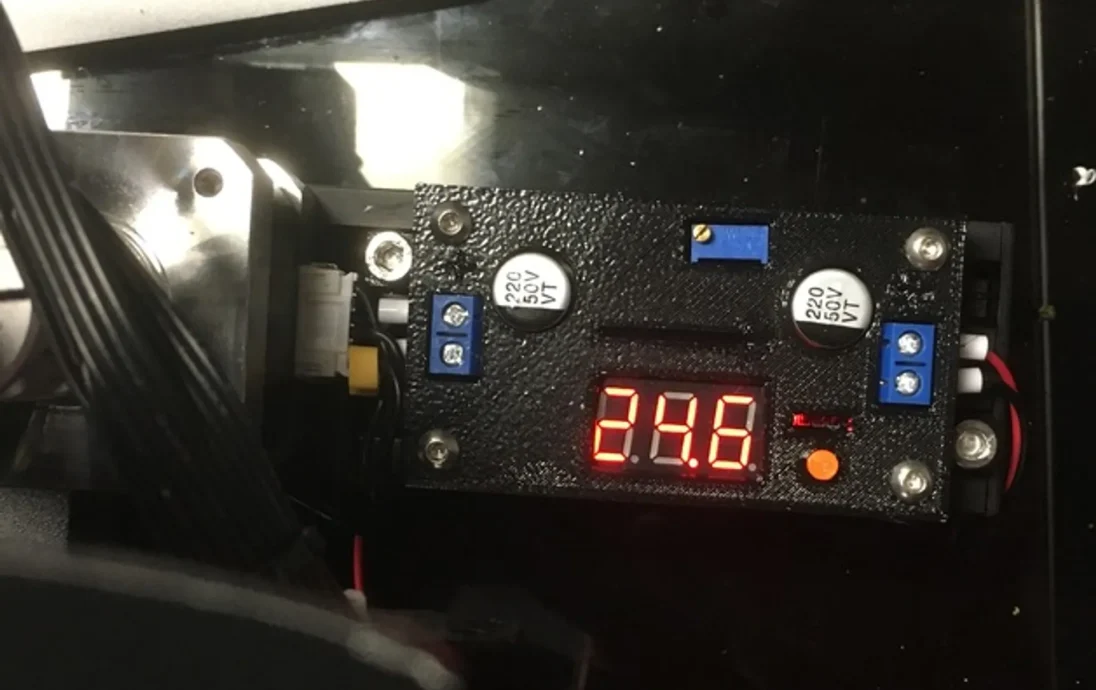

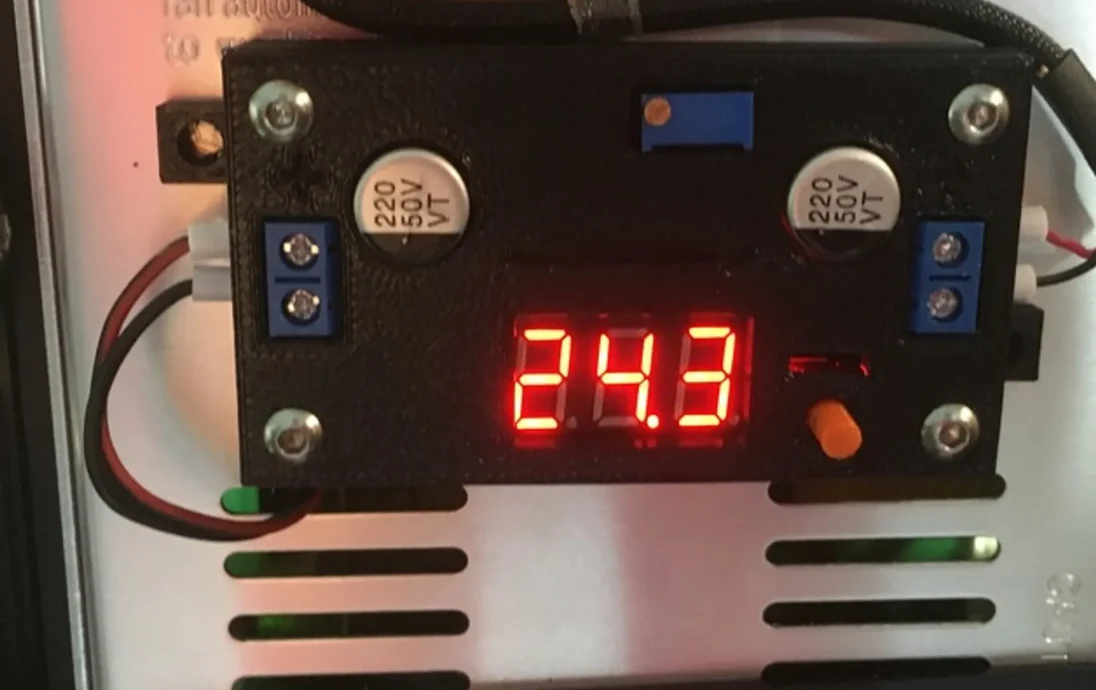

Конструкция была рассчитана на планку 4040 на Ender3, поэтому окончательные внешние размеры составляют ~ 40 x 70 x 15 мм с двумя смещенными разъемами, которые подходят к Т-образным гайкам. Я оставил нижнюю сторону плоской, чтобы вы могли прикрепить ее к другим местам с помощью двустороннего скотча.

Для крепления верхней части к нижней, а также для удержания платы на месте используются 4 винта M3x14 мм. Это жесткие допуски на посадку, позволяющие сохранять компактность и сдержанность.

Я доволен дизайном и работает так, как задумано.

Распечатать инструкции

Я распечатал это на своих PRUSA i3 MK3 с помощью PrusaSlicer.

0,2 мм Качество
15% заполнение
PETG при 235°C/85°C (Hotend/Bed)

Никаких опор не требуется.

Вот ссылка на общий файл TinkerCad, который вы можете редактировать.

https://www.tinkercad.com/things/efxi9rbvrd8-shared-drok-lm2596-sdc-led-1-button-66x35/edit?retu rnTo=%2Fdashboard%2Fdesigns%2F3d%3Fpage%3D1&sharecode=qrlSqF7QMEf3LFKHvYkzNNs_jEKyn79c1hJDMuGOD3A

Наслаждайтесь.
