Портативный источник питания

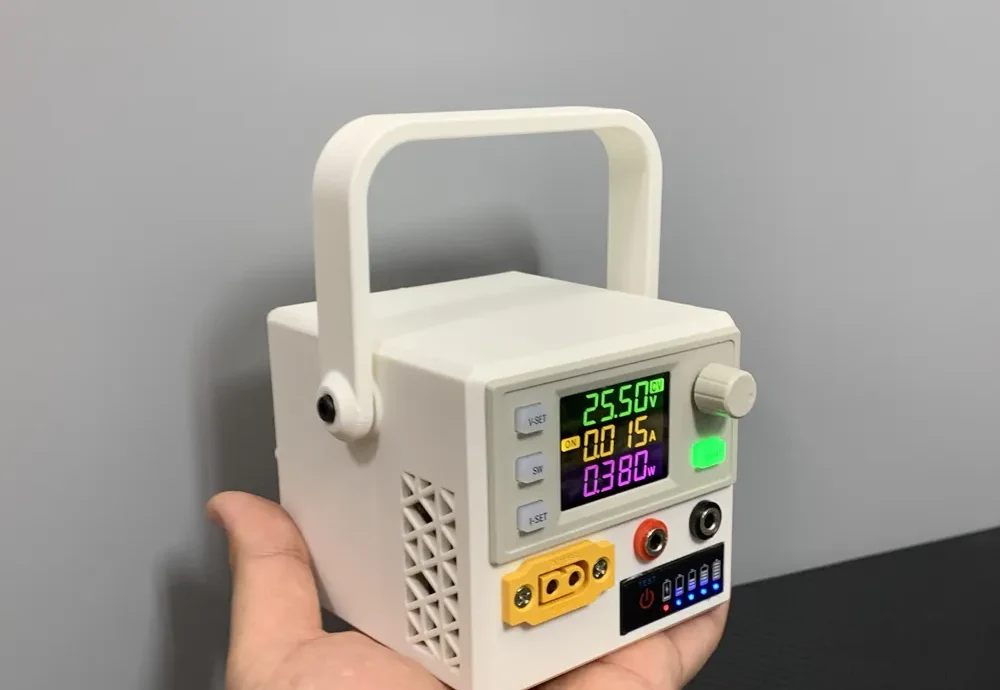

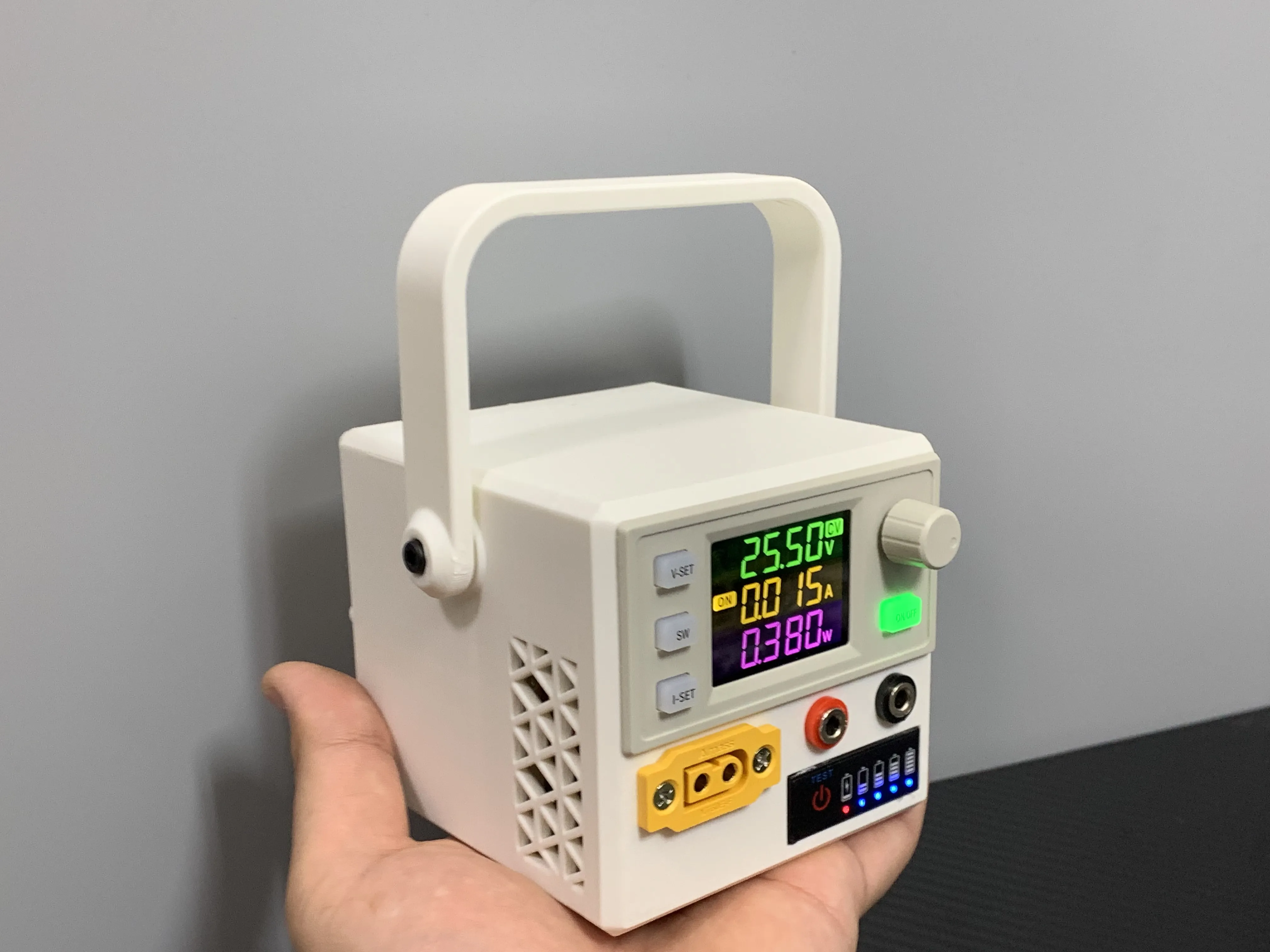

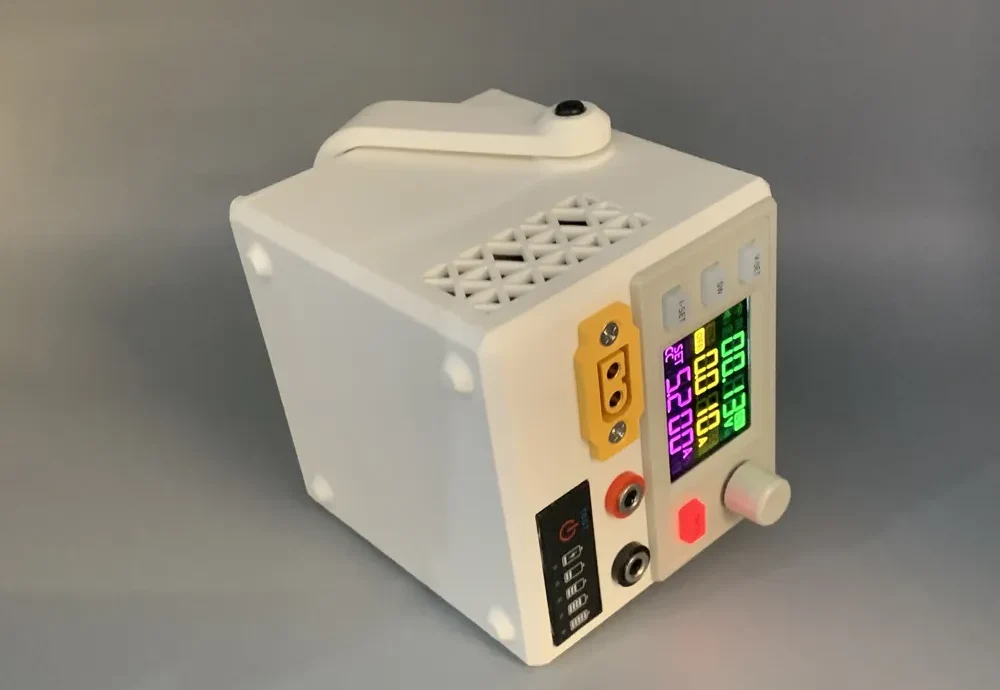

Это портативный регулируемый источник питания, в котором в качестве блока с цифровым управлением используется распространенный китайский модуль с Али или Озона под названием SK120X, с выходным напряжением 0–36 В и выходным током 0–6 А.
Корпус оснащён 4 встроенными аккумуляторами формата 21700, а переключатель управляет включением/выключением питания и режимом работы источника
Особенности:
|  |

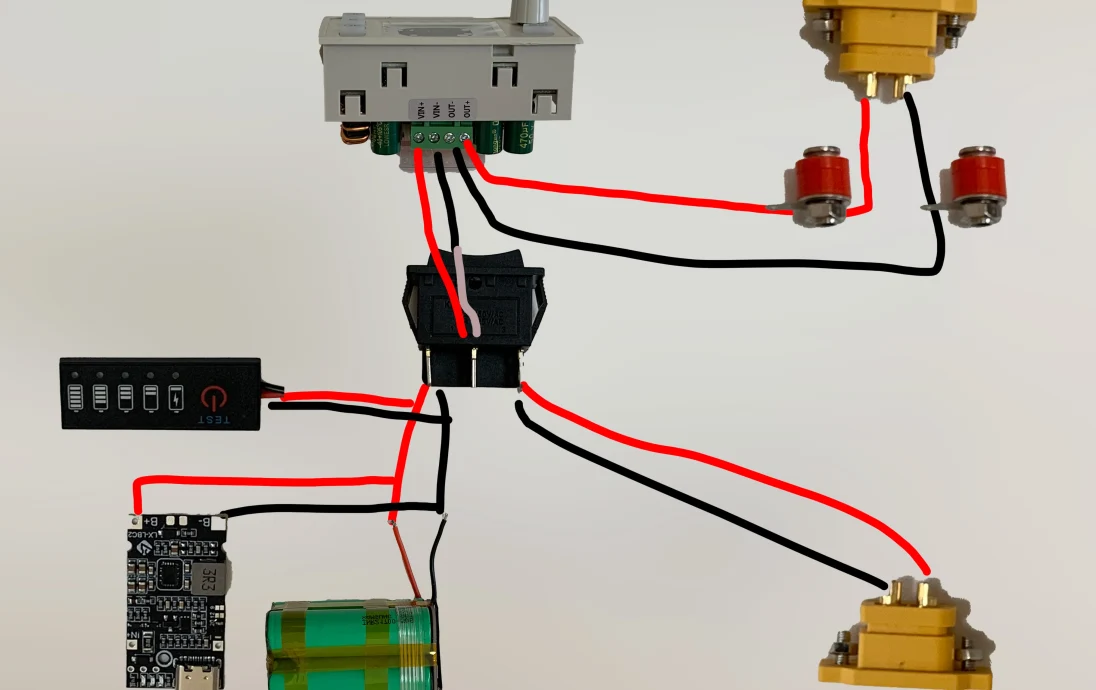

Схема подключения:

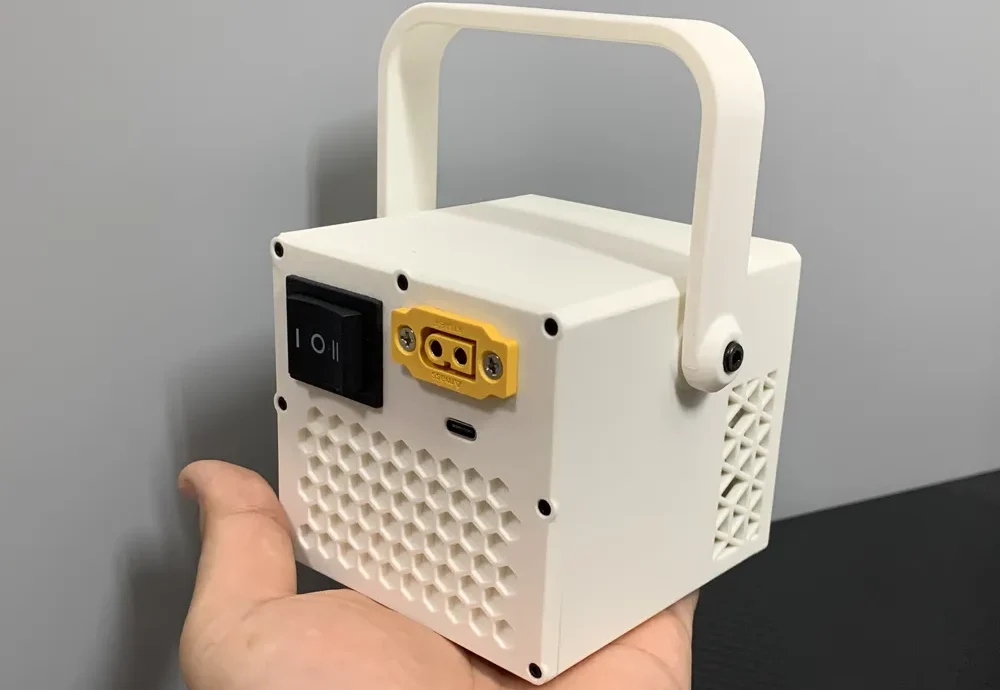

Выберите подходящий способ подключения: задний разъем XT60 можно подключить отдельно к блоку управления (как показано на рисунке, входное напряжение ограничено диапазоном 6–36 В) или напрямую к внутренней батарее (зарядка постоянным током при напряжении 16,8 В; также можно использовать в качестве источника питания с 4 последовательно соединенными батареями; в этом случае внешние батареи подключать напрямую нельзя)
Батареи 21700 должны иметь плату защиты, используйте держатель батареи, который я загрузил, чтобы предотвратить перезарядку, переразрядку и короткое замыкание
Переключатель представляет собой 3-позиционный 6-контактный переключатель, позволяющий включать/выключать питание и выбирать режим питания.
Для соединений кабелей необходимо использовать термоусадочную трубку или изоленту, чтобы предотвратить короткое замыкание.
После установки батареи используйте небольшое количество термоклея или пены, чтобы закрепить ее и уменьшить перемещение
*Как энтузиаст в области источников питания, я приобрел и собрал бесчисленное количество блоков питания и плат, в том числе различные платы понижающих, повышающих и понижающе-повышающих преобразователей, а также ZTE 2400, блоки питания для шкафов сменных аккумуляторов и т. д. Однако портативный блок питания позволяет мне использовать его в экстренных ситуациях на природе, для наружного освещения или паяльников T12 и т. д., и, конечно же, его можно использовать для экстренной зарядки, когда разряжаются аккумуляторы автомобиля или мотоцикла
