Примеры учебного снаряжения 3 - Фонарь

Моя серия образовательных механических примеров

Эта модель — один из моих учебных примеров механических механизмов на опорных пластинах 80 x 80 мм.
Все модели серии вы можете найти в этой коллекции => [Примеры механических механизмов]

Этот набор

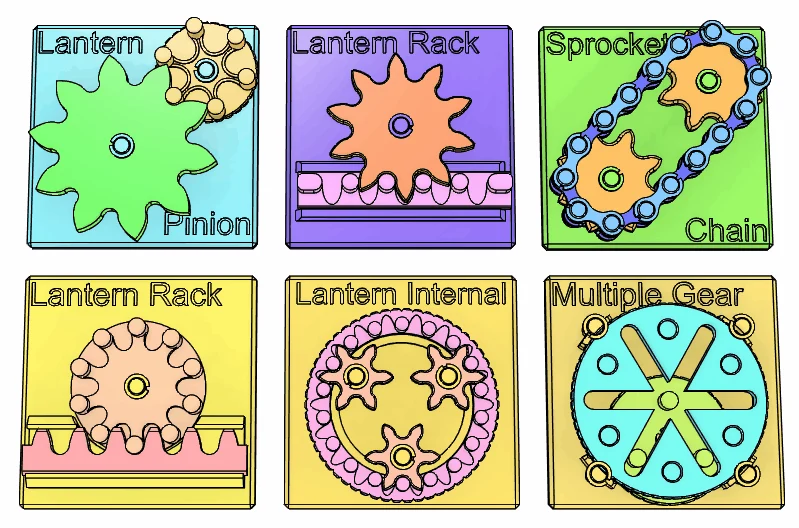

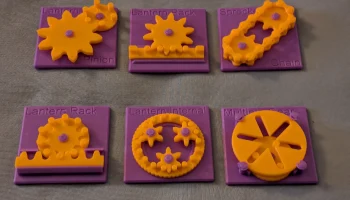

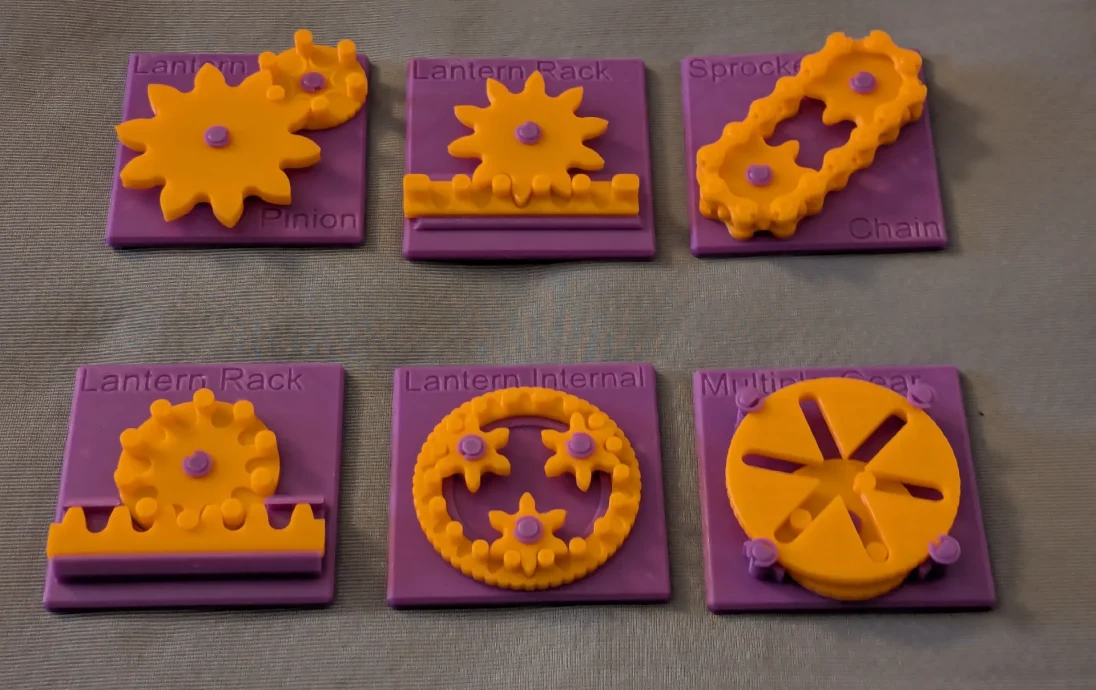

В настоящий набор входят:

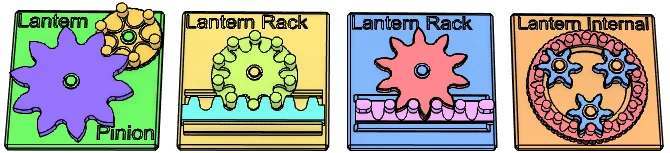

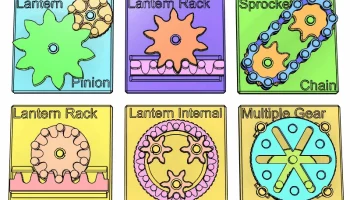

Фонарные шестерни

Внешний

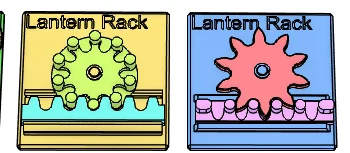

Реечная и реечная шестерня

Внутренний

Цепь и звездочка

Несколько трамбовых передач

Краткое описание

Фонарные шестерни — это шестерни, которые зацепляются штифтами вместо обычных зубьев.

Если штифты имеют нулевую толщину и расположены на опорной окружности, профиль зуба ответной фонарной шестерни становится циклоидным. Если они смещены от опорной окружности, профиль становится трохоидальным. Фактическую форму зуба для штифтов конечной толщины можно получить путем смещения циклоиды или трохоиды на радиус штифтов. Когда штифты сделаны вращающимися, трение между штифтами и фонарным механизмом становится чистым трением качения без трения скольжения.

Множественную траммельную передачу можно рассматри��ать как частный случай внутренней фонарной передачи, в которой штифтовое колесо имеет только три пальца, а исходный радиус составляет ровно половину радиуса внутренней шестерни. Слово «траммель» обозначает небольшую деталь, которая движется по прямой траектории, как в трамбле Архимеда, известном механизме эллипсографа. В этой системе три барабана, движущиеся по прямым пазам, плавно передают вращательное движение между двумя колесами.

Система цепи и звездочек на первый взгляд очень похожа на фонарную стойку. Однако, если присмотреться, движение штифтов совершенно иное. Когда штифт высвобождается из звездочки, он движется по круговой траектории, при этом соседний штифт, который остается в пазу звездочки, служит центром вращения. Следовательно, теоретический профиль зуба звездочки представляет собой дугу. Однако на практике форма зубьев звездочки определяется опытным путем, поскольку в процессе эксплуатации цепь постепенно удлиняется. Промышленные стандарты определяют профили зубьев, которые обеспечивают правильное зацепление даже со слегка удлиненными цепями. Цепные и звездочки широко используются в велосипедах, мотоциклах и промышленных машинах, где важны эффективная передача мощности и возможность регулировки.

Ссылки

Несколько передач https://507movements.com/mm_027.html

Вводное видео
Дело

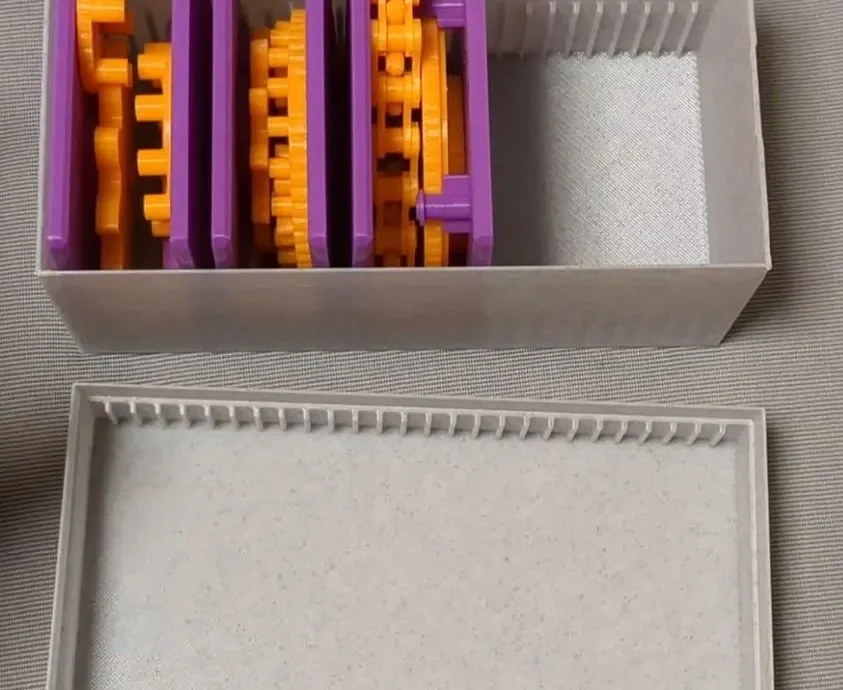

Эти модели совместимы с чехлом, входящим в мой первый комплект.

Печать

Используйте для печати модели с именем ???-printable.stl.
Модели с именем ???-assembled.stl представлены только для того, чтобы показать, как их следует собирать.

Для большей точности размеров используйте хорошо высушенный PETG.

Для получения более гладких поверхностей используйте высоту слоя 0,1 мм или 0,08 мм.

Используйте медленную скорость печати для выступов.

Выберите «Произвольное» положение шва, чтобы обеспечить более плавное вращение.
Беспорядочно расположенный шов должен легко изнашиваться после некоторого ношения.

Шлифование и подача

Иногда шестерни страдают от эффекта нанизывания и/или эффекта слоновьей стопы, что приводит к слишком плотному прилеганию к валам (они спроектированы с радиальным зазором 0,15 мм).

Если вы видите шероховатую поверхность на валах из-за натяжения, отшлифуйте шероховатость небольшим кусочком наждачной бумаги.

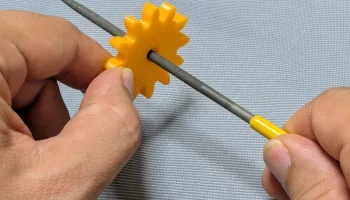

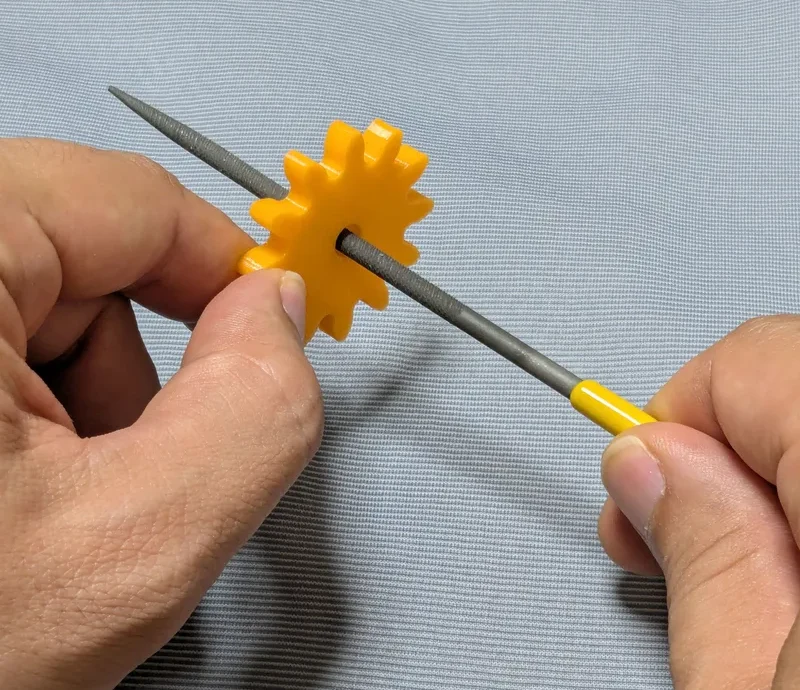

Если вы чувствуете, что шестерни вращаются не плавно из-за эффекта слона, слегка расширьте отверстие, используя тонкий круглый нап��льник.

Без этих проблем шестерни должны вращаться очень плавно с минимальным трением.

Сборка

Клей не нужен.

Просто наденьте стопорные кольца на валы.

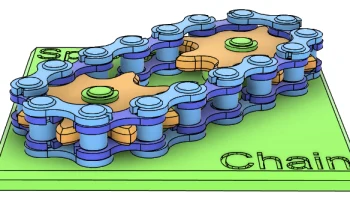

Пластины цепи имеют практически такую ​​же конструкцию, как и стопорные кольца, с помощью которых пластины могут защелкиваться на коротких валах цепных звеньев. Сначала полностью соберите цепь. Затем установите на пластину со звездочкой.

Другие образовательные модели

Вас также могут заинтересовать модели из моих обучающих примеров механических механизмов.

Найдите их в этой коллекции:
https://www.printables.com/@osamutake_3341417/collections/2728214

Обновления

2025-10-31

Перевернул большой диск в Multiple Gear v80-printable.stl, благодаря
