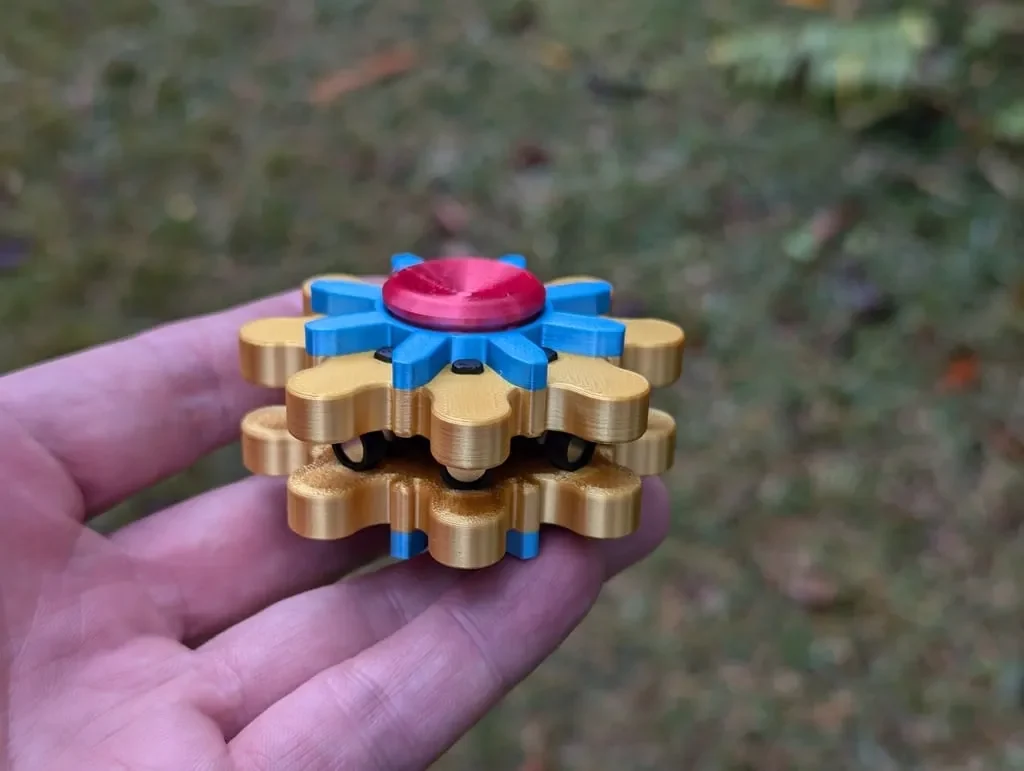

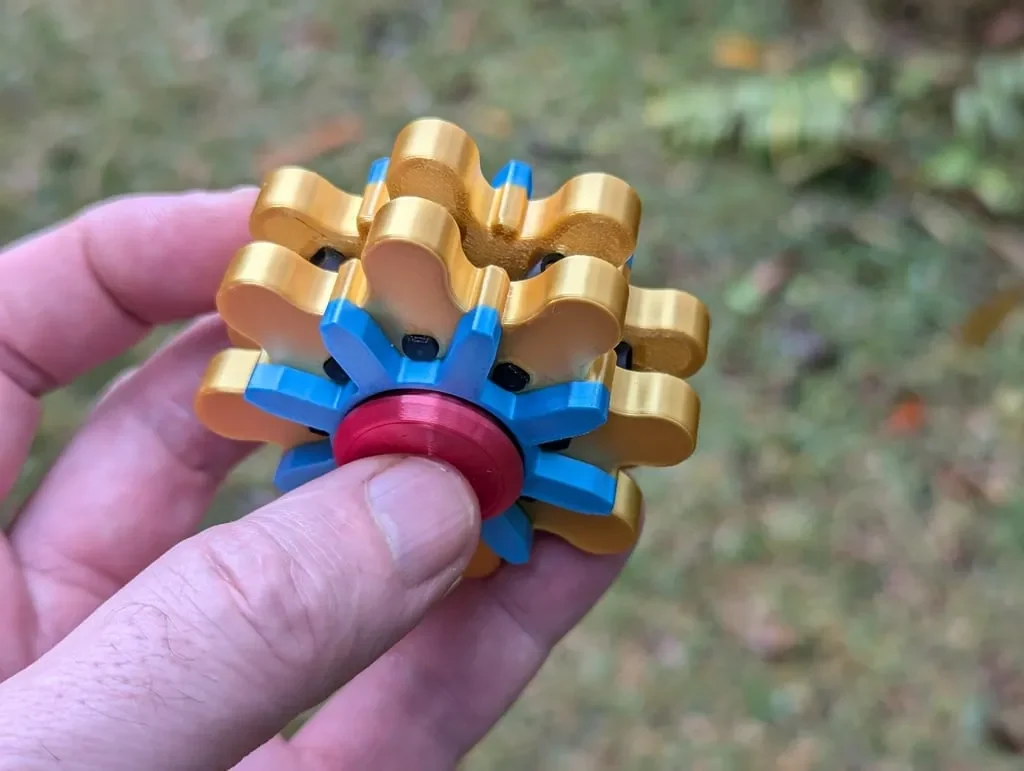

Магнето - Ремикс
Это ремикс модели магнето Торина Дубощита: https://www.printables.com/model/277626-magneto
Я воссоздал его с нуля для магнитов 6х2,7 мм и кое-что улучшил.
Вам понадобятся 2 шарикоподшипника (тип 608: внешний диаметр — 22 мм, внутренний диаметр — 8 мм, ширина — 7 мм) и 16 магнитов (6x2,7 мм, 6x3 мм или 6x3,5 мм).
Откалибруйте принтер (размеры должны быть точными, поскольку напечатанные детали должны соответствовать шарикоподшипникам и друг другу).
Распечатайте шестеренки (по одной, они разные), 1 ось, 1 проставку, 2 колпачка и 17 штифтов (наличие запасного штифта упрощает сборку).
Я рекомендую сначала распечатать шестерни (шелковый PLA выглядит потрясающе), затем распечатать один штифт и проверить, входит ли он в шестерни (он должен быть плотно). Если это невозможно или он ослаблен, штифт шкалы в слайсере проверьте еще раз, а затем распечатайте все. Затем напечатайте прокладку и ось. Проверьте, подходят ли они. Наконец, распечатайте одну шапку. Проверьте, сидит ли он на оси (должен быть плотно). Если это невозможно или оно не закреплено, масштабируйте его в слайсере (или используйте опцию компенсации отверстия X-Y, если вы используете Orca Slicer).
Сборка:
Вставьте шарикоподшипники в шестерни;
Вставьте штифты в шестерни;
Вставьте 8 магнитов во внутреннюю шестерню. Вы должны убедиться в правильной ориентации магнитов: все они должны быть направлены в одном направлении — все наизнанку или все наружу. Вставьте запасной магнит в запасной штифт, затем прикрепите магнит, который хотите вставить, к вспомогательному инструменту (он сам сориентируется), а затем вставьте магнит в штифт на шестерне. Повторите то ��е самое для других штифтов на шестерне;
Вставьте магниты во внешнюю шестерню. Также необходима правильная ориентация магнита, однако в этом случае вы также должны убедиться, что магнит будет притягиваться к магниту на внутренней шестерне. Повторите то же самое для других штифтов на шестерне;
Объединить шестерни, ось и проставку;
Прикрепите колпачки.
Демо: https://www.youtube.com/watch?v=nrHXomF9xC0
Напечатано на Elegoo Neptune 4 (сопло 0,4 мм) тканью Jayo/Geeetech/Lonenessl PLA Silk со следующими настройками:
Высота слоя: 0,2 мм (0,12 мм для крышек)
Ширина линии: 0,55 мм
Температура: 210/60
Скорость около 80-140 мм/с (медленнее сверху/снизу/внешним стенам)
Поддерживает: нет
Глажение: все верхние поверхности (по желанию)
