Точилка для роликовых ножей со встроенным планетарным редукт

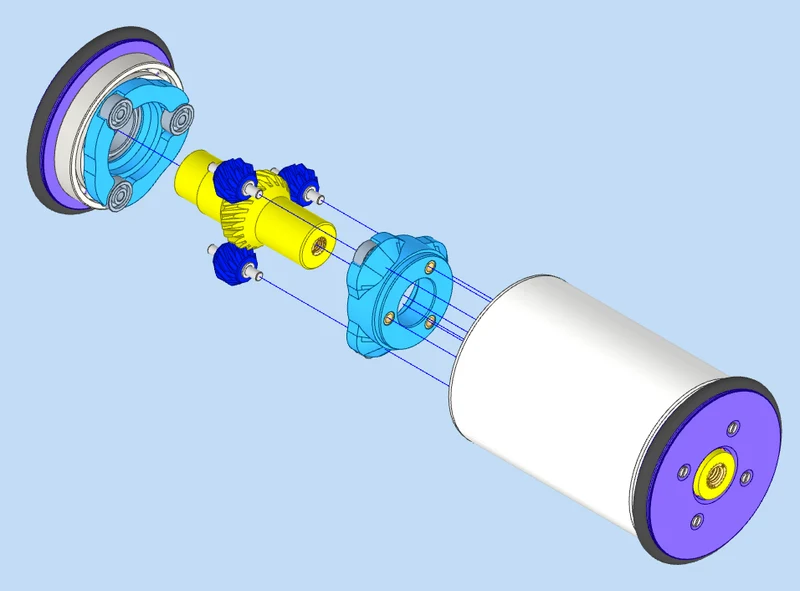

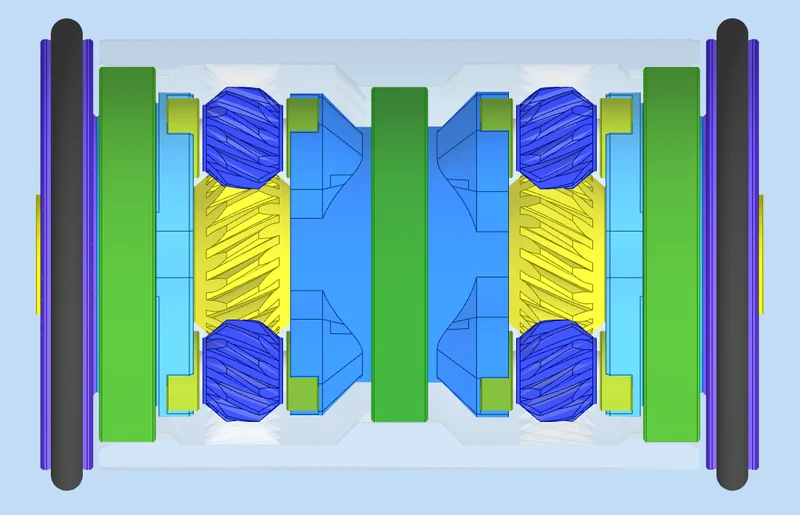

Станок для заточки роликовых ножей со встроенным планетарным редуктором с механическим преимуществом 1:3 (совместим с HORL)
Важно: эта часть опубликована под лицензией Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0)! Только некоммерческое использование! Ремиксы также должны публиковаться под этой лицензией!
Посетите https://www.horl.com/, чтобы найти шлифовальные диски и ссылку на оригинал. Я никоим образом не связан с HORL.
Полные файлы САПР: Assembly.stp

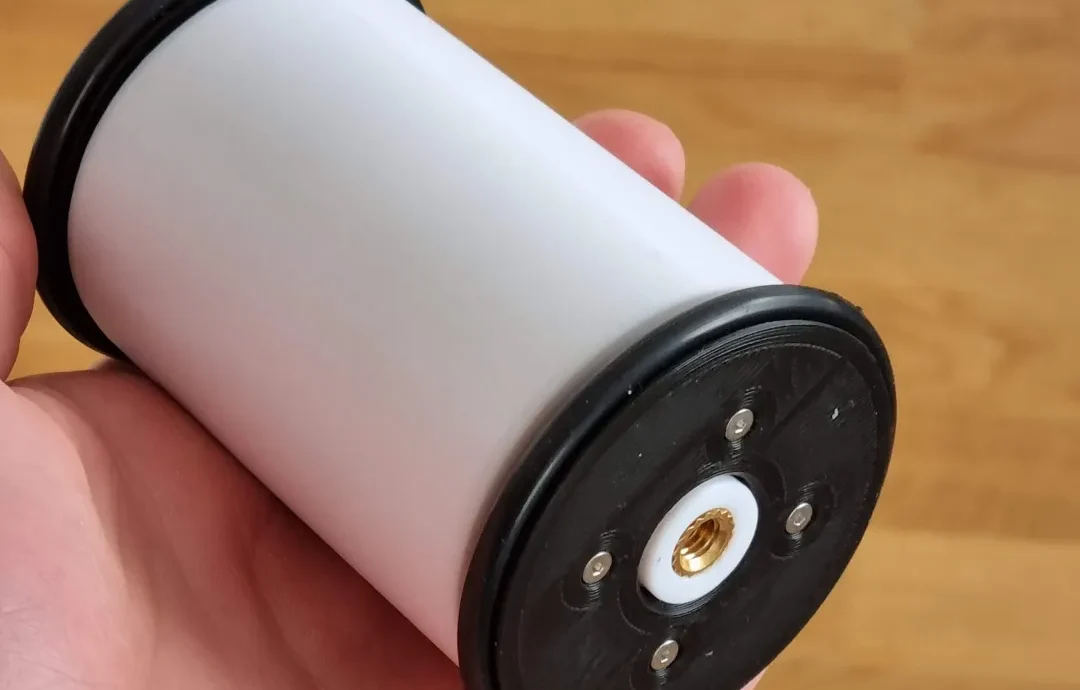

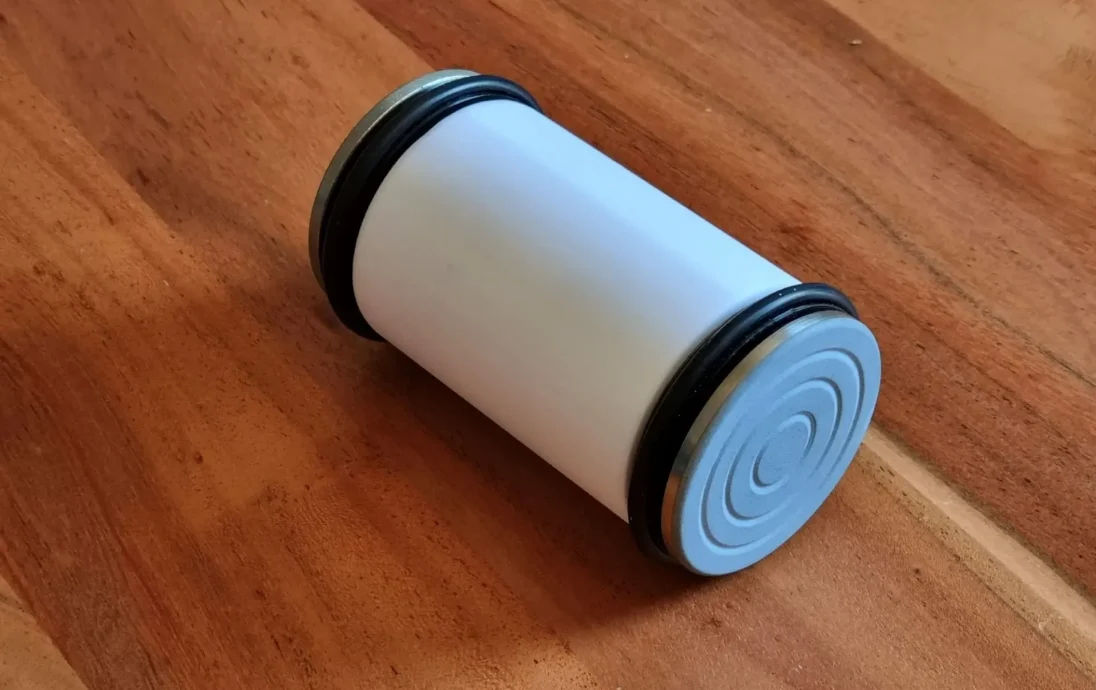

Напечатано PLA с соплом 0,2 мм. Оптимизирован для печати без поддержки и максимального удобства механического использования.
Этот проект находится в стадии разработки. Известные на данный момент проблемы:
Пространство для подшипника держателя шестерни внешней планетарной передачи слишком велико, поэтому после сборки диск качения немного раскачивается в осевом направлении.
Я работаю над версией, которая работает с соплом 0,4 мм, хотя это сложно, и результат будет хуже.
Я работаю над версией, где две стороны не соединены для лучшей заточки изогнутого ножа.
Я обновлю это, когда найду время поработать над этими вопросами.
Однако с соплом 0,2 мм загруженная версия работает очень хорошо.
Руководство по сборке
В этом документе вы можете найти описание процесса сборки и необходимых инструментов, деталей и настроек вашего принтера:
https://drive.google.com/file/d/1ADHG-sUP8cmbcfGfjGgHIIo4i02iNEqt/view?usp=sharing
Необходимые материалы
Подшипники
3x
15 мм × 24 мм × 5 мм
Ссылка:
https://www.amazon.de/gp/product/B07KFSMR6X/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
или подобное
2x
35 мм х 47 мм х 7 мм
Ссылка:
https://www.amazon.de/gp/product/B08LK7H7JJ/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1 или аналогичный
1x
30 мм х 42 мм х 7 мм
Ссылка: Исходная ссылка устарела, альтернатива: https://www.123kugellager.de/lagern-6806-2RS?gclid=CjwKCAjw7vuUBhBUEiwAEdu2pMMBQ75UwnJxFekbPx3aBs_2ggvOOHqqxFkcMtEHTygKeXOmEhmhChoCzWsQAvD_BwE
12x
3 мм х 10 мм х 4 мм
Ссылка:
https://www.amazon.de/gp/product/B07CWLGNJ5/ref=ppx_yo_dt_b_asin_title_o06_s01?ie=UTF8&psc=1
Винты и резьбовые вставки
Винты:
8x М2x8
1x М4x14
3x М8x8
Резьбовые вставки (Рутекс):
2x М6
1x М4
3x M3S (короткая версия)
2x М2
см. https://www.thingiverse.com/thing:4682424.
Для получения более подробной информации, пожалуйста, ознакомьтесь с руководством по сборке.
РАЗНОЕ
2 плоских уплотнения G3/8", например https://www.amazon.de/gp/product/B08TZZGPVZ/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&psc=1
2 уплотнительных кольца 50x4 мм:
https://www.amazon.de/gp/product/B00N3UZ0SG/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1
6x3x20 мм стальные штифты:
https://www.amazon.de/gp/product/B07YKND8QW/ref=ppx_yo_dt_b_asin_title_o06_s00?ie=UTF8&th=1
Эта модель на Thingiverse: https://www.thingiverse.com/thing:5391756.
