Whelen Hornet Siren (полностью функциональная)............
ПРОЧИТАЙТЕ ЕГО ПРЕЖДЕ ЧЕМ СОБИРАТЬ!
Это первый по-настоящему функциональный проект сирен Уэлена, и я делаю его особенным для своих 35 подписчиков. Я знаю, что нужны винты, чего обычно не бывает с моими маленькими моделями, но эта модель была бы слишком нестабильной, и я перечислил все винты ниже. Но ОСТОРОЖНО! Сирены Whelen Hornet могут вращаться, но они не вращаются непрерывно; вместо этого они поворачиваются на 360 градусов, а затем поворачиваются назад. Если вам нужно такое вращение, коллекторные кольца не требуются. Вращатель приводится в движение шаговым двигателем. Для этого требуется один динамик, и если вы не знаете, как его установить, вы можете посмотреть фотографии, чтобы увидеть, как динамик подключен и установлен. Позже вы сможете использовать Arduino для настройки звука, с помощью которого можно построить панель управления. Инструкции по управлению вы можете найти ниже.
НЕОБХОДИМЫЕ ЗАПЧАСТИ
1X 28BYJ-48 шаговый двигатель
1x драйвер шагового двигателя (Arduino не дает достаточно мощности)
1 динамик (какой именно вы можете решить сами. Максимальный размер его должен составлять 4 см.)
Акустический кабель
7 винтов M3X30
7X гайки M3
4 винта M6X80 (для монтажа на столбе)
4 гайки M6 (для монтажа на столбе)
Электрооборудование/Шкаф управления
Вы можете самостоятельно управлять звуком разными способами и, если хотите, сами использовать звук Whelen, если он у вас есть. Система управления полностью управляется с помощью Arduino. Если вам нужна система управления, вам понадобятся эти предметы.
Устройство чтения карт SD TF для Arduino
Усилитель динамика
Кнопки
светодиоды
Я работаю над шкафом управления, но не знаю, сколько времени займет этот шкаф. Если кабинет готов, я загружаю файлы и код.
Как построить

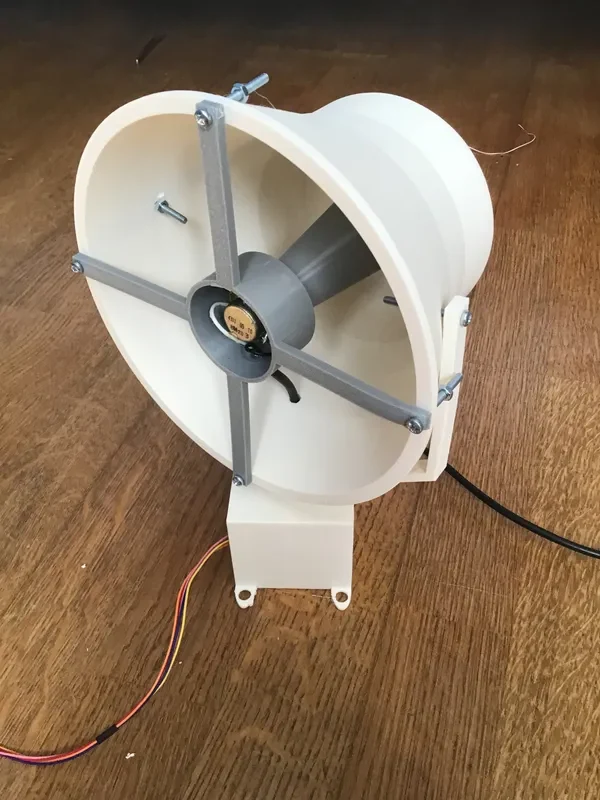

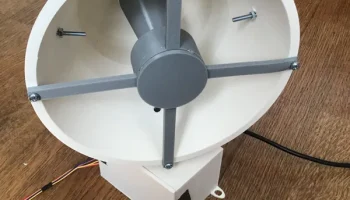

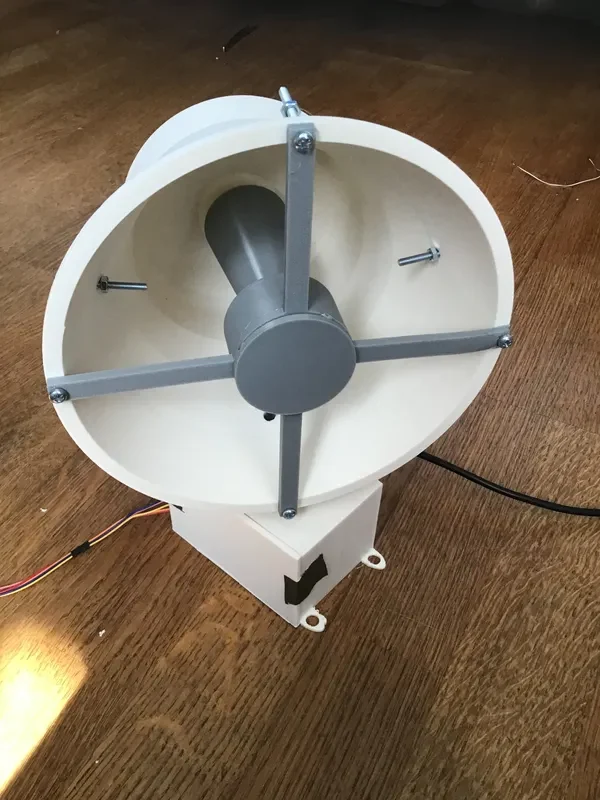

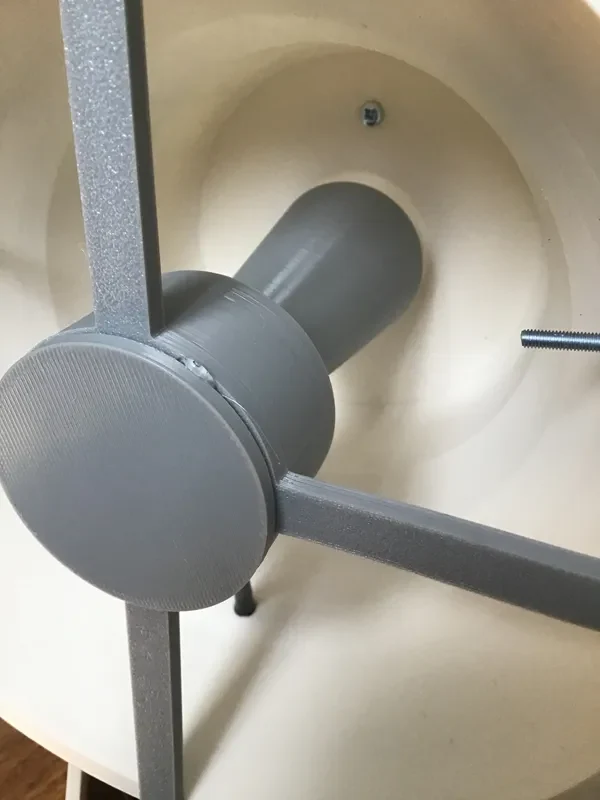

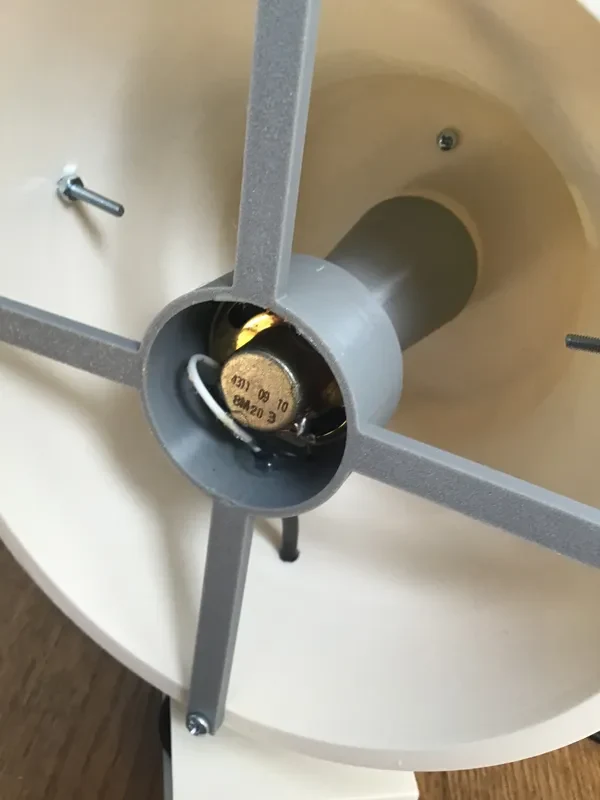

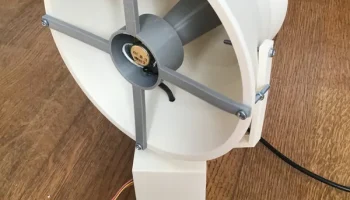

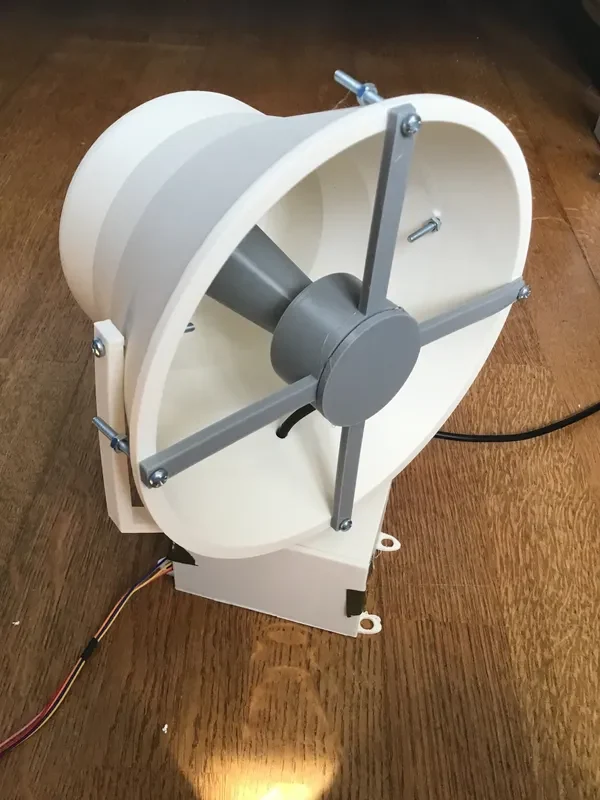

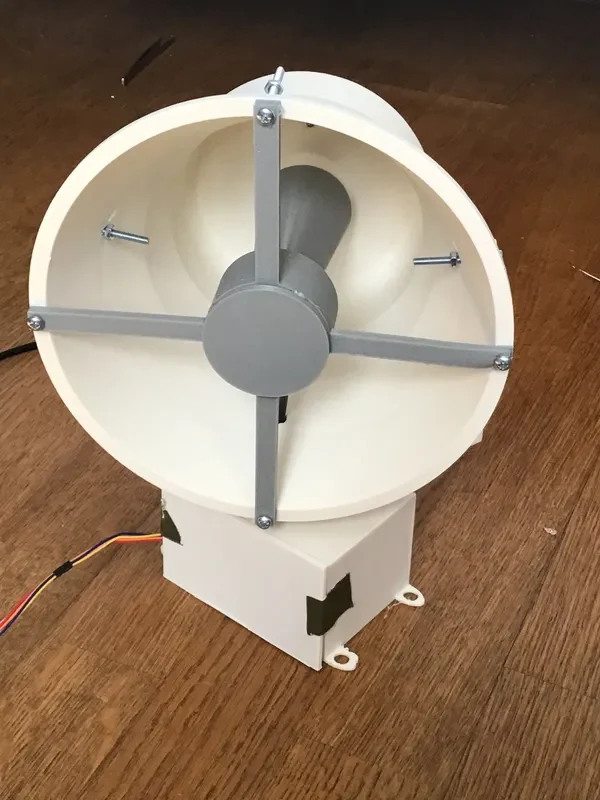

Сначала прикрепите кронштейн рупора к рупору с помощью винтов. Затем плотно затяните каждый винт гайками. Если не знаете как, посмотрите картинки. Теперь можно взять кронштейн динамика и вклеить в него динамик. Не забудьте припаять его и сделать тест в конце, прежде чем приклеивать крышку. Затем протя��ите кабель через рупор к держателю рупора, а также через отверстие там. Затем вы можете прикрутить держатель динамика и прочно затянуть его гайками. Теперь идет ось. Важный! Протяните трос через ось и приклейте его. Теперь протяните трос через коробку вращателя двигателя, а затем через шестерню вращателя. Теперь приклейте ось к шестерне вращателя, а затем к двигателю. Теперь наступает очень важный шаг! Я совершил ошибку, не разрезав коробку ротатора.

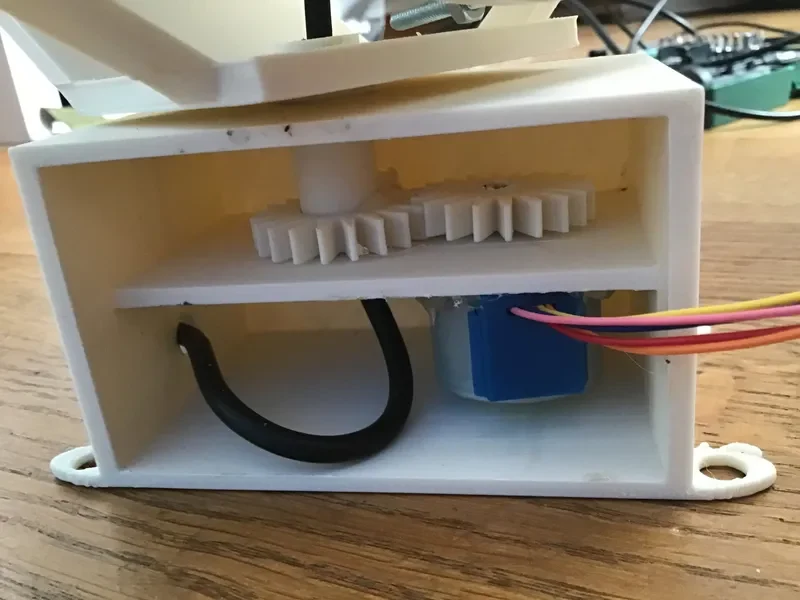

Мотор входит в держатель, но нажимать приходится очень сильно. Лучше всего разрезать модель на срез, чтобы было легче! Лучше всего разрезать модель в слайсере так, чтобы в верхней половине остались отверстия для двигателя и стержня вращателя, чтобы было легче установить и приклеить двигатель. Шестерню, которая находится на моторе, тоже можно надеть с некоторым усилием. Лучше всего сверлить немного, чтобы отверстие было больше. Также необходимо приклеить мотор. Наконец, вы можете протянуть кабели через отверстие, но с шаговым двигателем вам придется немного удлинить кабель, чтобы сигнал от Arduino достиг драйвера, а затем и двигателя. Если вам нужно идеальное вращение, вы можете скачать код, который я включил. Это может быть немного быстро, поэтому вы можете отредактировать его самостоятельно. Возможно, проводка будет немного сложной. Если у вас возникнут какие-либо проблемы, свяжитесь со мной, и я дам вам подробную инструкцию.
Как вращать шаговый двигатель

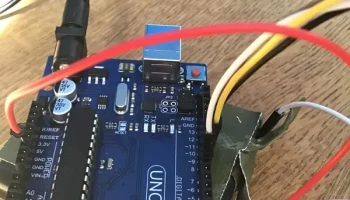

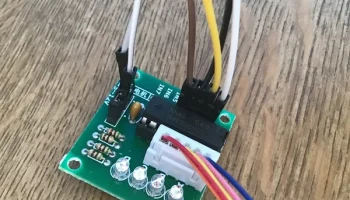

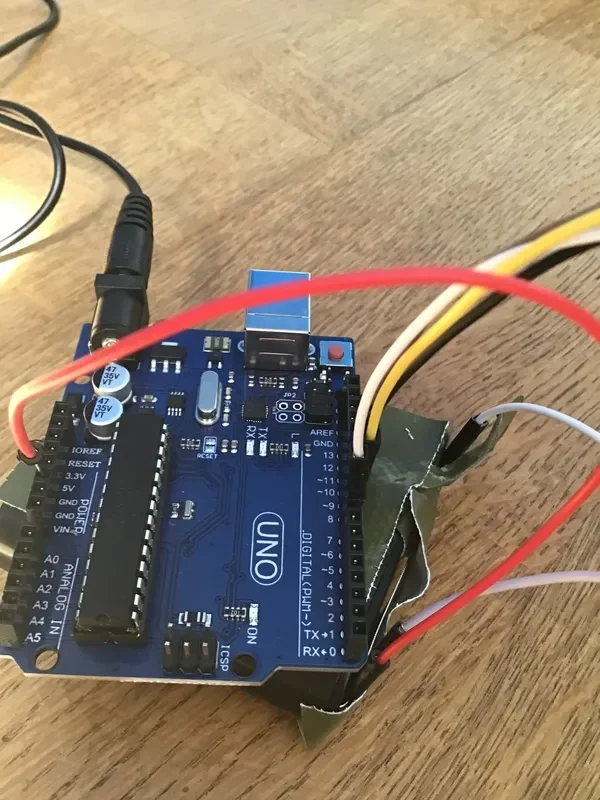

Важно подключить шаговый двигатель к драйверу двигателя, а затем к Arduino и внешнему источнику питания. Если вам нужна помощь с проводкой, вы можете написать это в комментариях или посмотреть Arduino на фотографиях. Вы можете найти код в разделе «Файлы» > «Код» > wehelenhornet_rotating_code.ino.
Надеюсь, это не так уж сложно :b но если вам нужен более простой проект, зайдите в мой профиль и проверьте мою коллекцию «Мои проекты с сиренами» с небольшими классными проектами с сиренами. Надеюсь, вам понравилась эта модель, и если у вас есть идеи, какую сирену мне следует разработать следующей, оставьте комментарий.
Наслаждайтесь :D
