Крепление платы Inventr Hero

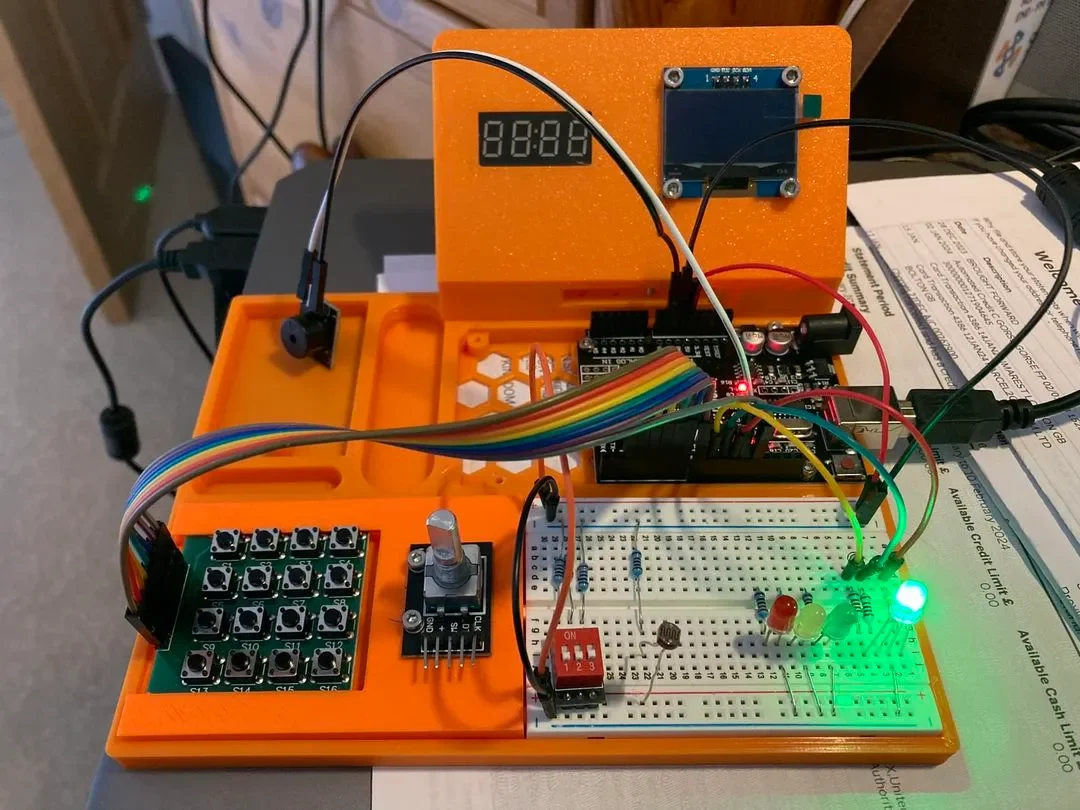

Загрузил держатель макетной платы Arduino Uno от Ubiquities | Скачать бесплатно STL-модель | Изначально Printables.com от Ubiquities, и хотя модель мне понравилась, я чувствовал, что в ней отсутствуют все компоненты. Ранее я разработал держатель Arduino, поэтому немного изменил его, чтобы удерживать OLED и сегментный дисплей вместо больших экранов.

Добавлен боковой компонент, который будет удерживать клавиатуру и панель рядом с макетной платой. Первоначально я собирался использовать макет большего размера, но почувствовал, что так будет лучше использовано пространство.

Все монтажные отверстия необходимо вырезать. OLED — M3: плата HERO, потенциометр и задняя панель — M2,5, а сегментный дисплей — M2. Возможно, вам удастся просто закрутить болты на место.

Я печатал без подставок. Поместите задний экран на переднюю поверхность. Используйте любую нить, которая вам нравится. Обычно я печатаю минимум с тремя стенками для постукивания.
