Макетная плата, совместимая с ESP, для 2x 830 PIN (MB-102..

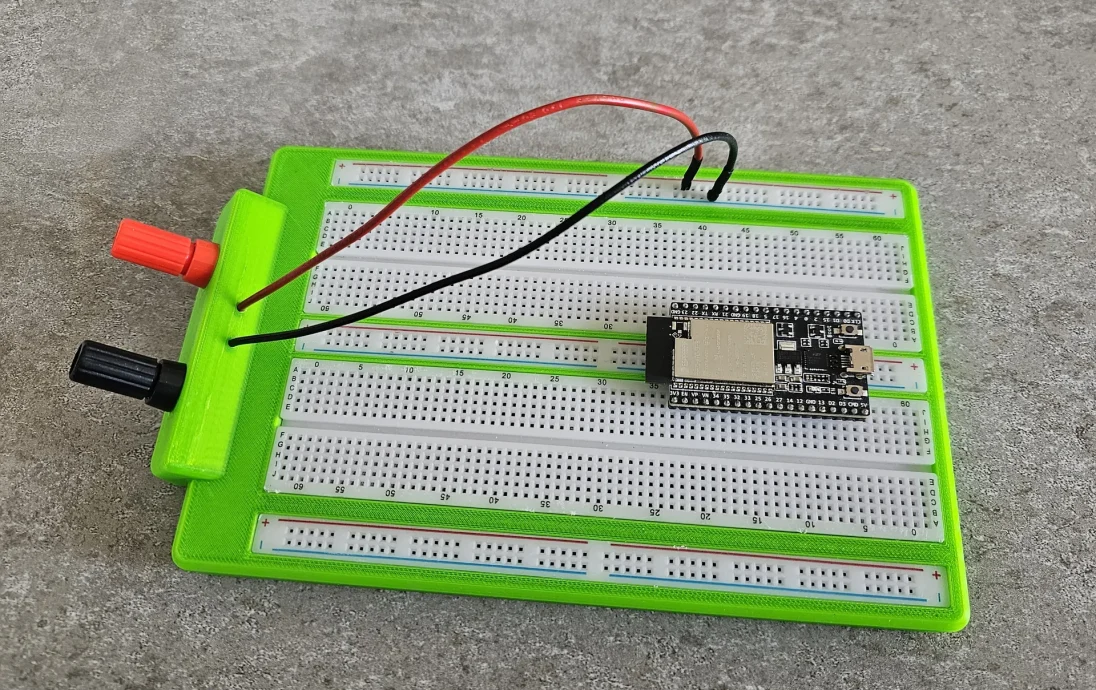

Для проекта по электронике с детьми мне нужна была платформа для сборки с помощью ESP32. Поэтому я придумал такую версию:

достаточно большой, чтобы вместить две платы MB-102 (длиной 63 контакта)
Если вы разместите плату ESP32-dev посередине, у вас останется по 3 контакта в каждом ряду контактов.
имеются 2 штекера типа «банан» для быстрого подключения к источнику питания. Таким образом, вес�� проект можно легко сохранить и завершить в другой день.
фиксированные кабели от стоек, с помощью которых можно запитать конструкцию повсюду на плате

Необходимые детали

Макеты

На макетной плате должно быть 63 контакта в одном ряду. Его часто называют 830-контактным или MB-102. Размер 164х55 мм. Вам нужны два из них.

Купил здесь этот комплект, так как в комплекте идут кабели. Тем более, что комплект 5er имеет сопоставимую цену, так как вы получаете 15 плат вместе со 120 кабелями m2m + 120x f2m + 120x f2f. Достаточно, чтобы сделать 7 досок: https://www.az-delivery.de/products/3x-breadboard-3x-jumper-wire

Вам необходимо разделить шины питания с обеих сторон макетной платы. Затем обрежьте острым ножом все выступающие разъемы. Будьте осторожны и не порежьтесь! Также убедитесь, что липкая бумага на обратной стороне находится на одном уровне с боковыми сторонами, так как она плотно прилегает к держателю.
Я мог бы включить эти разъемы в свою конструкцию, чтобы их не нужно было обрезать, но мне хотелось, чтобы оптика была чистой.

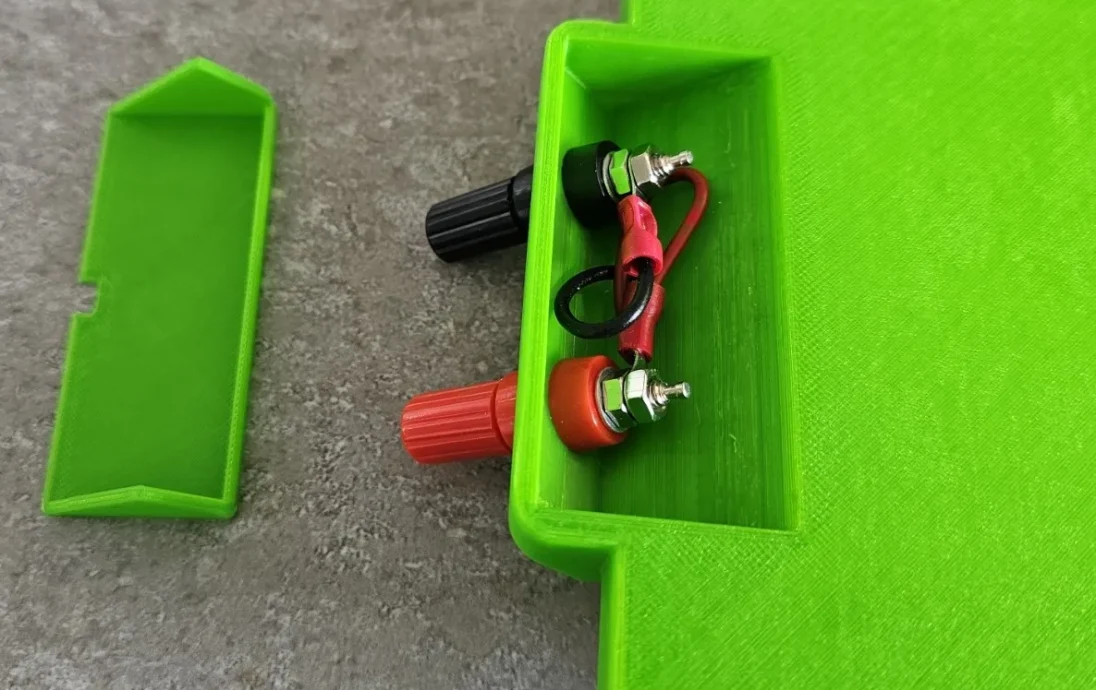

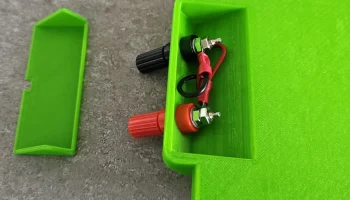

Штепсельные вилки типа «банан»

Большинство блоков питания имеют разъемы типа «банан» диаметром 4 мм. Так что здесь они используются.
Вам нужны детали с резьбой 4 мм и аналогичного размера, иначе они не подойдут и будут выступать снизу.

Я купил их здесь, они поставляются в красивой упаковке по 5 штук, и в них есть отверстие, так что вы также можете зажать провод: https://de.aliexpress.com/item/1005004349139194.html

Кабели

Я рекомендую красный и черный кабель длиной от 20 до 25 см, в зависимости от ваших предпочтений.

Возможно, вам придется заново просверлить отверстия в зависимости от точного диаметра вашего кабеля. Мои кабели имеют внешний диаметр 2 мм.

Вы можете припаять их к штырям или использовать обжатые клеммы, как я.
На другом конце я припаял один контактный разъем и изолировал его куском термоусадочной трубки.

Печать

Распечатайте держатель и обложку.

Я использовал PETG, так как его вряд ли легко сломать. Для печати ничего особенного:

Сопло 0,4 мм
Высота слоя 0,2 мм
3 стены
15% Заполнение гироида

Крышка просто вставляется и остается на месте за счет трения. Вы можете вытащить его снова с помощью отвертки.

Кстати: Цвет «PETG — Прозрачный Зеленый» от FilamentPM.
