Модульный макет и макет Adventure 2

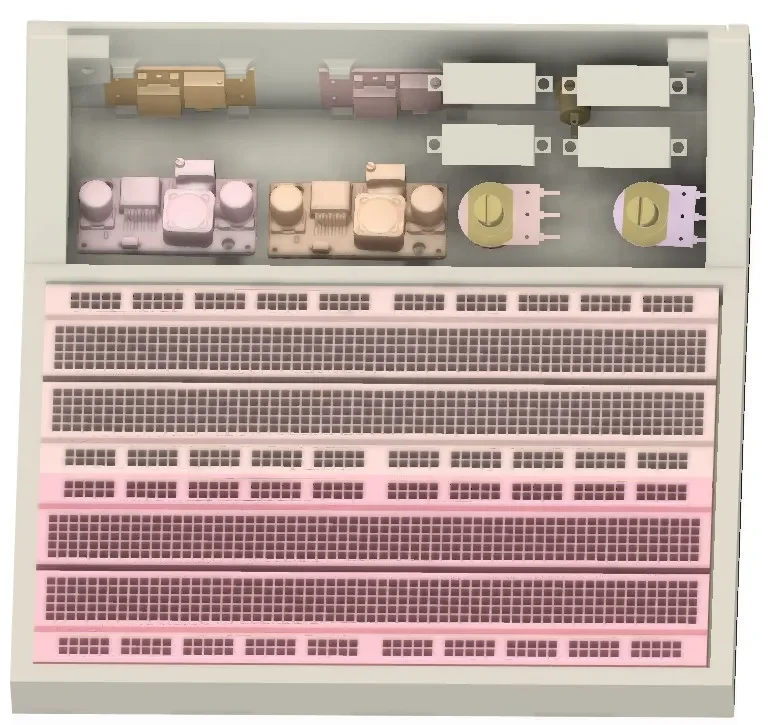

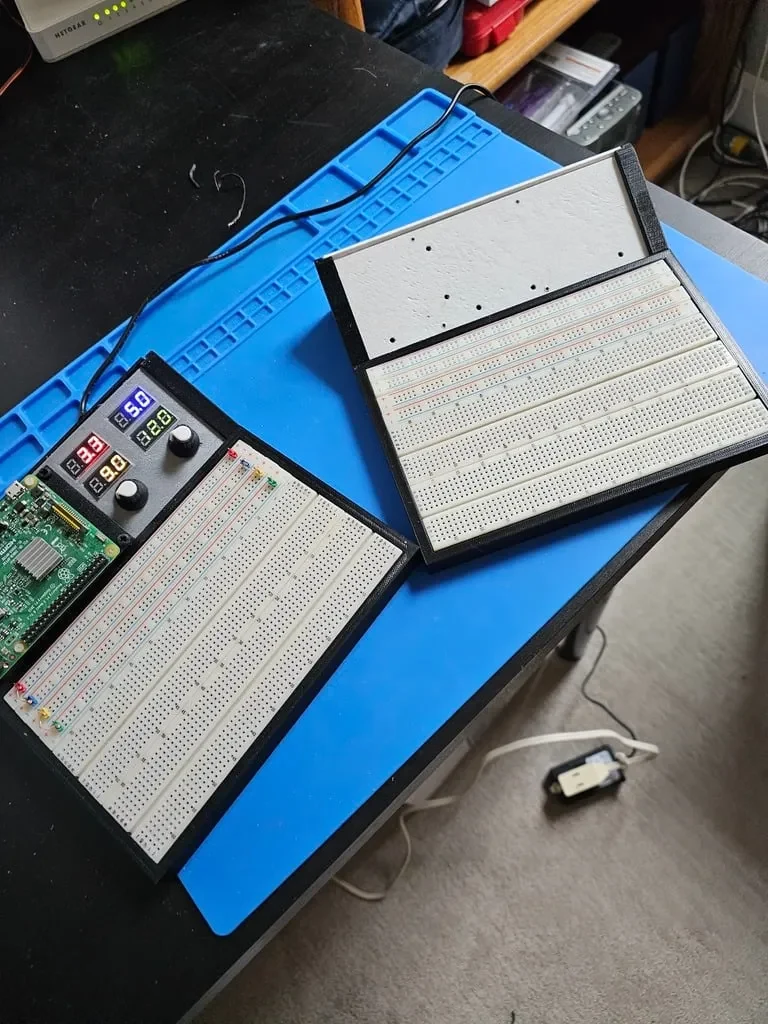

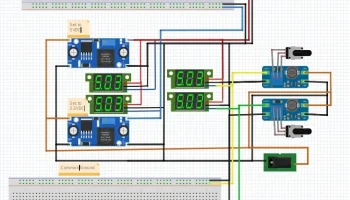

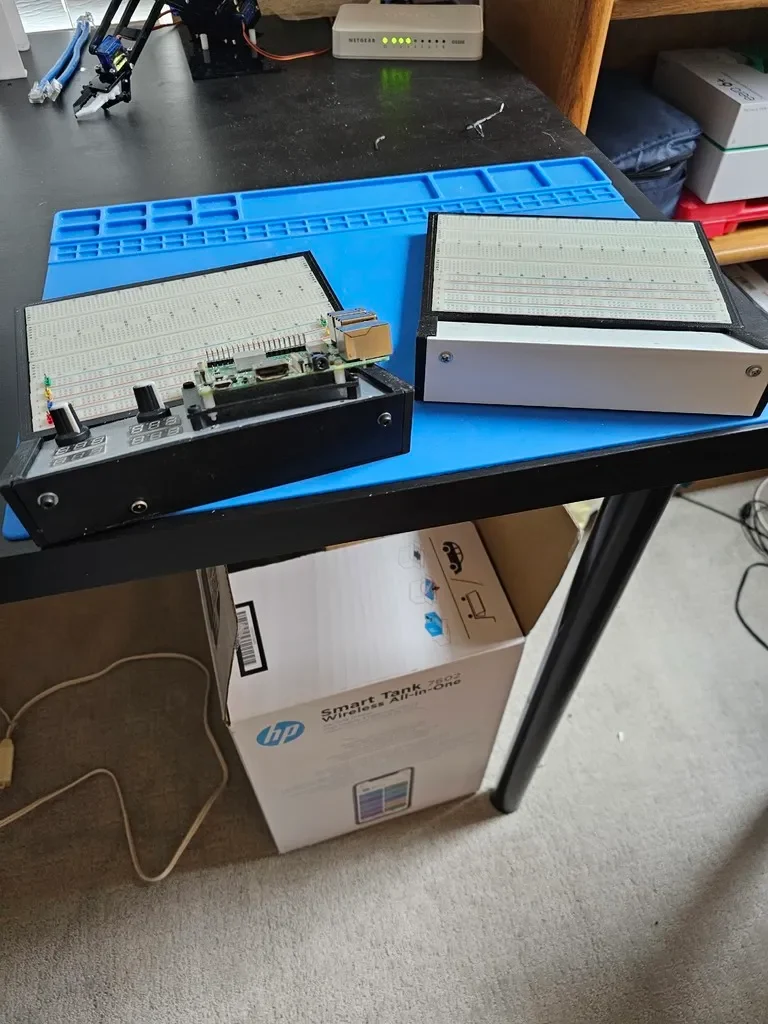

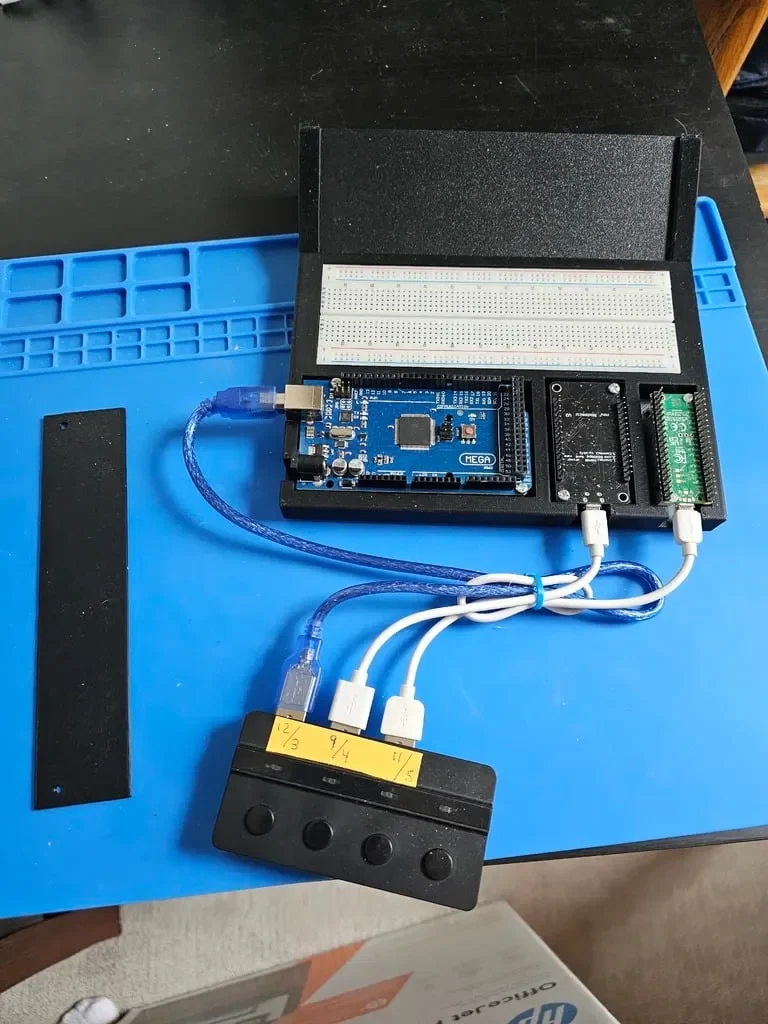

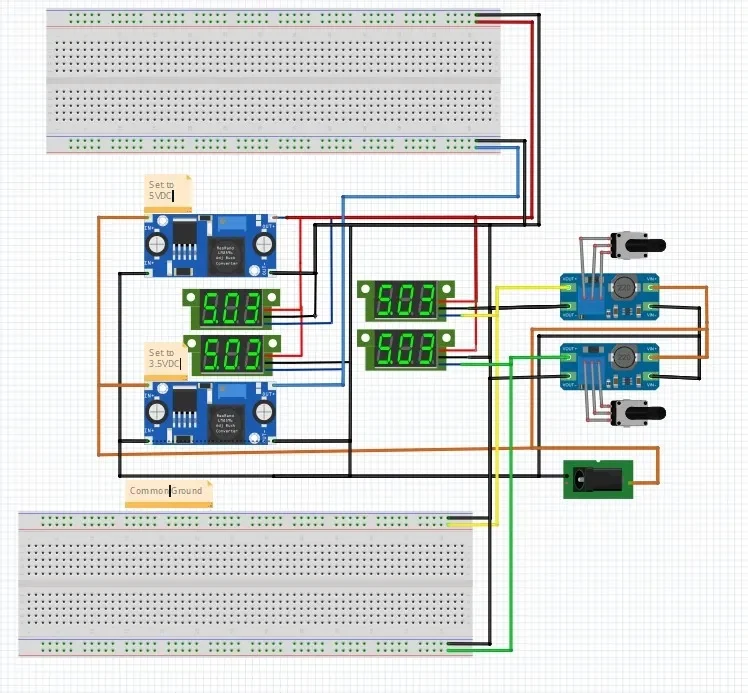

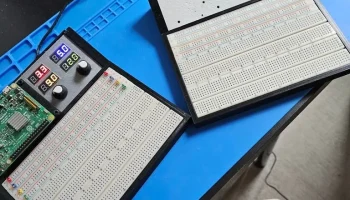

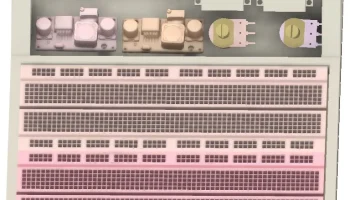

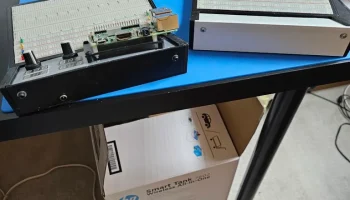

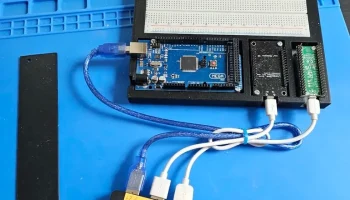

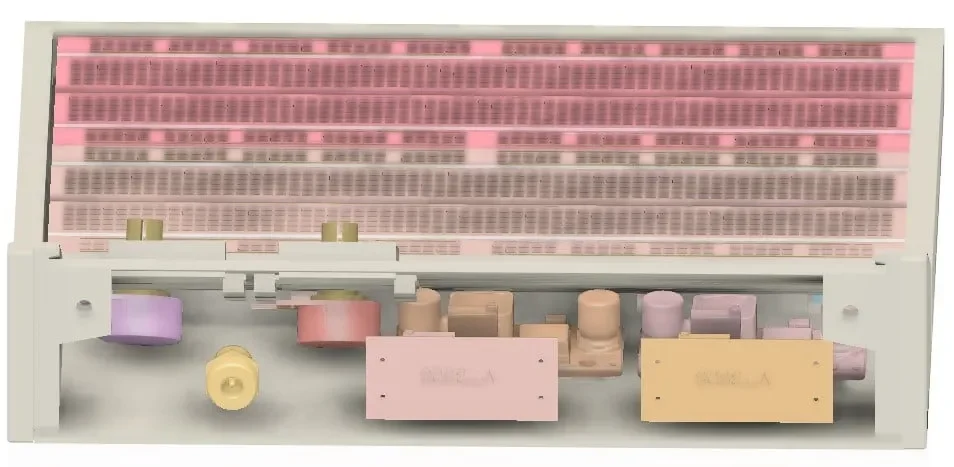

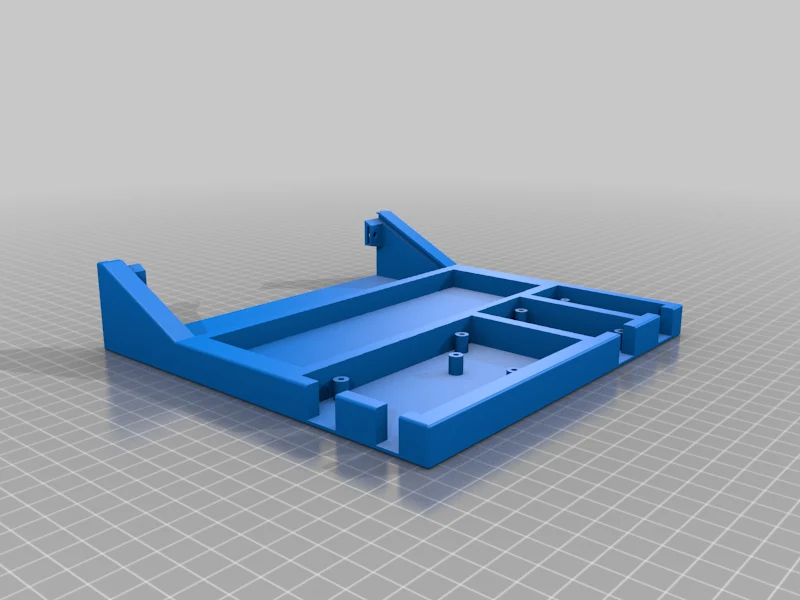

Я разработал это, чтобы упростить использование макета. Моей целью было иметь возможность распечатать это на одном принтере. Я знаю, что существует множество дизайнов, поэтому поищите тот, который подойдет вам лучше всего. Наличие всего, что я могу носить с собой, в одном месте, помогает сделать мое прототипирование более портативным. Для этого я сделал 2 дизайна, которые могут работать вместе. Это, конечно же, и макет Adventure2, который вмещает Pi Nano, Arduino Mega и ESP32 W в основании, оставляя заднюю часть открытой. Я еще не решил, что разместить сзади для Adventure 2. В настоящее время я просто использую его для проведения различных выставок. Этот корпус для макетов позволяет использовать 2 макетные платы и обеспечивает 4 различных напряжения при максимальном токе 2 А с использованием одного адаптера питания.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК3 ММУ 2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

.15

Нить: Prusa PLA, черная.

Примечания:

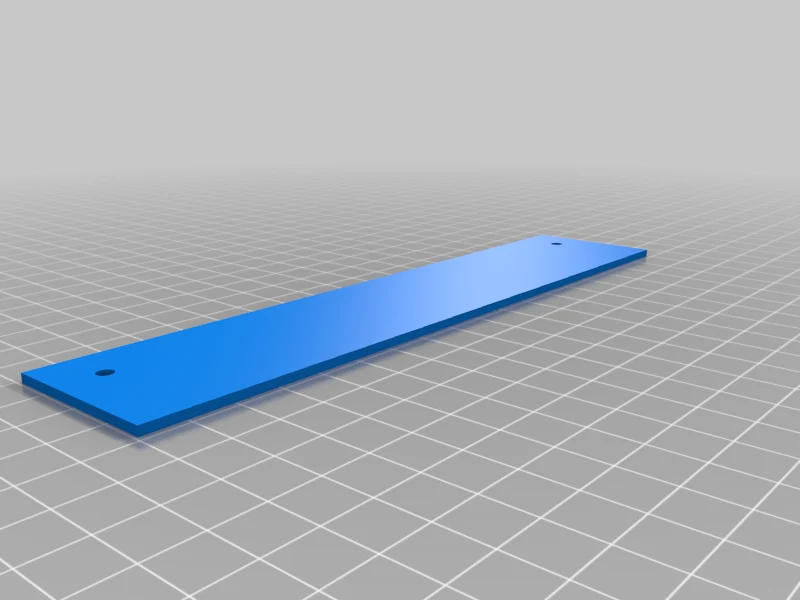

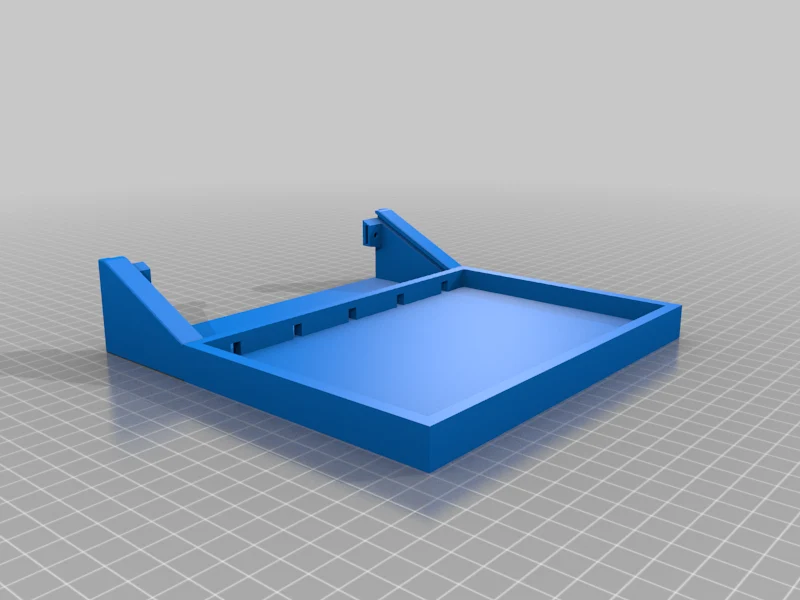

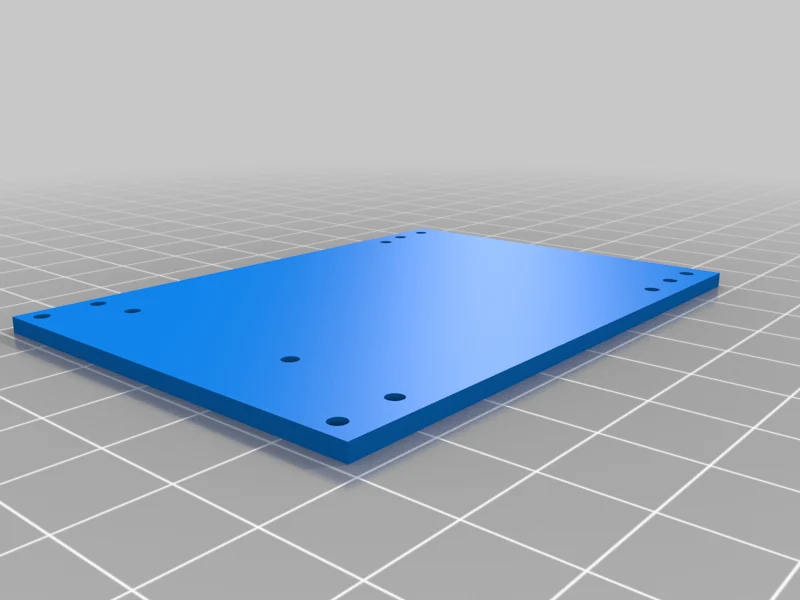

Список деталей см. в файле Readme. Это модульное устройство, поэтому вы можете распечатать все, что хотите: пустую лицевую сторону/основание, базу Adventure 2, базу с электроприводом, платы адаптеров и т. д.

Категория: Сделай сам
