Модульный конвейер для проектов автоматизации образования...

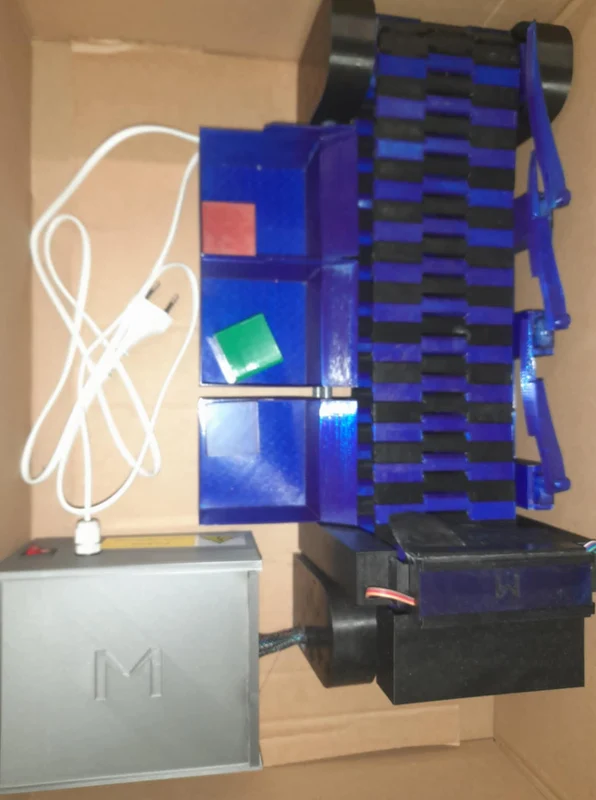

Этот проект представляет собой полностью модульную конвейерную систему, разработанную в рамках школьного проекта по мехатронике.
В дизайне основное внимание уделяется простоте, функциональности и легкой настройке.

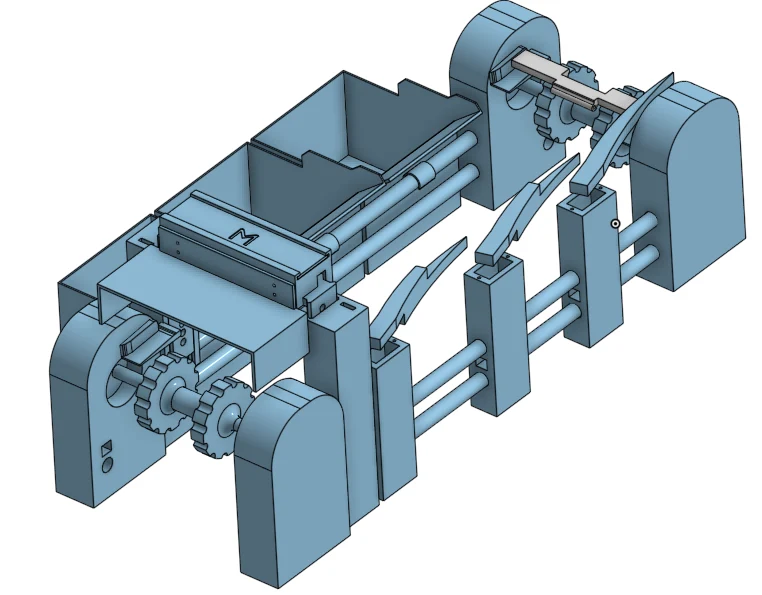

Конвейер состоит из нескольких напечатанных на 3D-принтере деталей, которые можно собрать без сложных инструментов.
Он предназначен для работы с мотор-редуктором постоянного тока, направляющими роликами и гибким ремнем, что делает его идеальным для демонстрации основных принципов механич��ского проектирования, автоматизации и систем управления.
Модель может быть использована для:
Образовательные демонстрации
Эксперименты по автоматизации
Системы сортировки по цвету или предметам
Проекты управления на базе Arduino
Все детали были разработаны для печати на обычных 3D-принтерах FDM без необходимости использования опор (если не указано иное).
Совместимые модули и компоненты
Эта конвейерная система совместима со следующими аппаратными модулями:
Управление и электроника
Ардуино Уно (ATmega328P)
Ардуино Нано
Ардуино Мега 2560
Совместимые платы Arduino
Мотор и привод
Редукторный двигатель постоянного тока (двигатель TT, 3-6 В, рекомендуется металлический редуктор)
L9110S Модуль драйвера двигателя с двойным H-мостом
Внешний источник питания 5 В постоянного тока
Датчики (опционально)
Модуль датчика цвета TCS3200
Инфракрасный датчик препятствий (ИК-отражающий датчик)
Концевой выключатель (микропереключатель)
Актуаторы
Микросерводвигатель SG90 (сервопривод 9 г)
