Бесполезная шкатулка в стиле Хэнка - Remix............

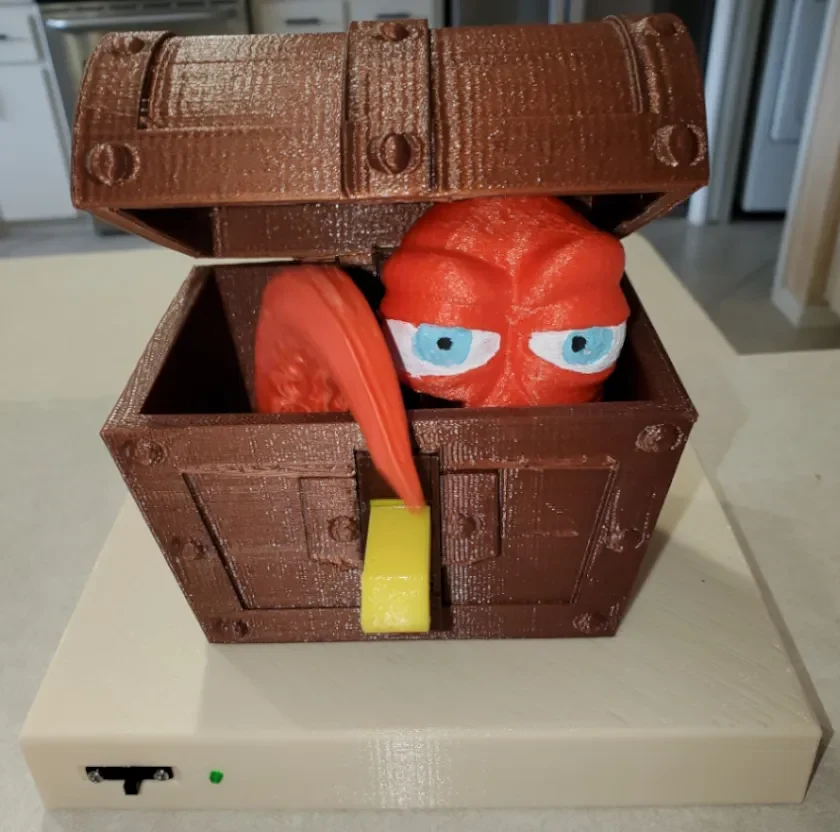

Бесполезная шкатулка в стиле Хэнка — Remix
Кредит там, где это необходимо. В первую очередь это ремикс на...
Бесполезная шкатулка «Хэнк» Стиль
https://www.thingiverse.com/thing:4524815
Автор: Блейдер, первоначально опубликовано 5 июля 2020 г.
— — — — — — — — — — — — — — — — — — — — -
Я также напрямую использовал или модифицировал элементы мод��лей ниже...
Нижняя пластина для Хэнка
https://www.thingiverse.com/thing:5405358
автор WessieLin, опубликовано 14 марта 2023 г.,
— — — — — — — — — — — — — — — — — — — — -
Хэнк!
https://www.thingiverse.com/thing:5229056
автор Finch666, опубликовано 2 февраля 2022 г. и
— — — — — — — — — — — — — — — — — — — — -
модифицированная рука
https://www.thingiverse.com/thing:5213147
также автор Finch666, опубликовано 23 января 2022 г.
— — — — — — — — — — — — — — — — — — — — -
Шальтер (Умшальтер)
https://www.thingiverse.com/thing:6179133
автор sonz_nix, опубликовано 20 августа 2023 г.
— — — — — — — — — — — — — — — — — — — — -
И последнее, но не менее важное: искреннее спасибо хорошему другу и бывшему коллеге WTS, который оказал важную помощь в создании эскиза Arduino. Несмотря на то, что я начал с эскиза одной из моделей, представленных выше, мне было трудно получить то, что я хотел. Без него этот проект никогда бы не увидел свет.
Я потерял представление о том, какие именно файлы из каждой из перечисленных выше моделей послужили основой для моей окончательной ве��сии, либо в первоначально опубликованном виде, либо в качестве основы для измененной детали. Я почти уверен, что некоторые аспекты каждой из этих моделей присутствуют в конечном продукте.
У меня больше нет этой детали под рукой, поэтому нет ничего, что можно было бы измерить или разобрать для практической проверки памяти. Все, что у меня есть, — это файлы, фотографии и моя память. Всё ниже — лучшее, чт�� я могу реконструировать в этом проекте.
= = = = = = = = = = = = = = = = = = = = =
Что изменилось по сравнению с оригиналом:
Добавлена база
Добавлен понижающий конвертер
Добавлен индикатор питания
Встроенный главный выключатель, не требующий усилий.
Изменены или добавлены различные части
Рандомизированные «ходы» в скетче Arduino
— — — — — — — — — — — — — — — — — — — — -
Это нетривиальный проект. Это были долгие и мучительные усилия. Основные трудности заключались в следующем: а) усилие переключения по сравнению с силой сервопривода и б) установка всего в сундук так, как это было задумано. Некоторые неуловимые проблемы с принтером добавляли веселья и игр.
Я перебрал несколько комбинаций тумблеров и типов сервоприводов. В конце концов я понял, что для любого тумблера, который я мог найти, сервопривод, необходимый для его управления с подходящей силой, не поместился бы в коробку. В конце концов я остановил свой выбор на ползунковом переключателе, напечатанном на 3D-принтере, который включает в себя концевой выключатель с роликовым рычагом из модели «Schalter» из списка выше.
Это обеспечило коммутатору приемлемо легкие эксплуатационные усилия, что стало крупным прорывом. Переключатель нового типа позволил вернуться к обычному низкопроизводительному сервоприводу SG90 с пластиковым редуктором весом 9 г и сохранить особенности крепления сервопривода оригинальной модели. Однако новый переключатель потребовал изменения передней поверхности сундука и головы Хэнка, чтобы разместить его.

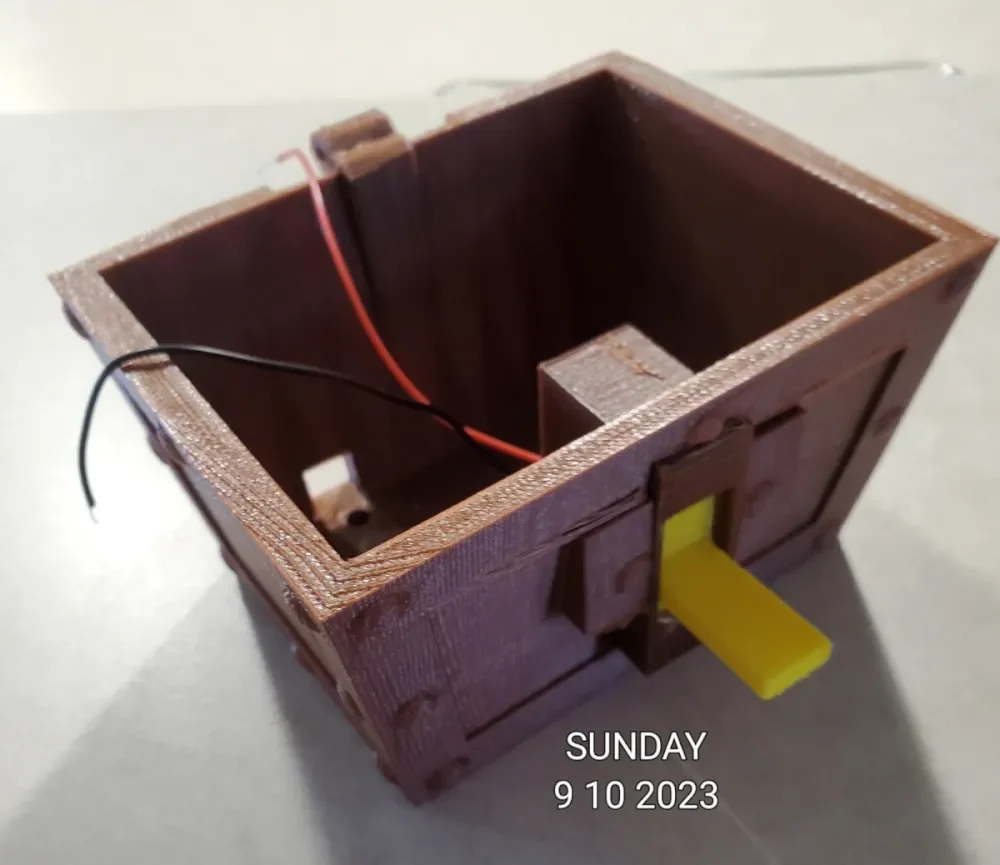

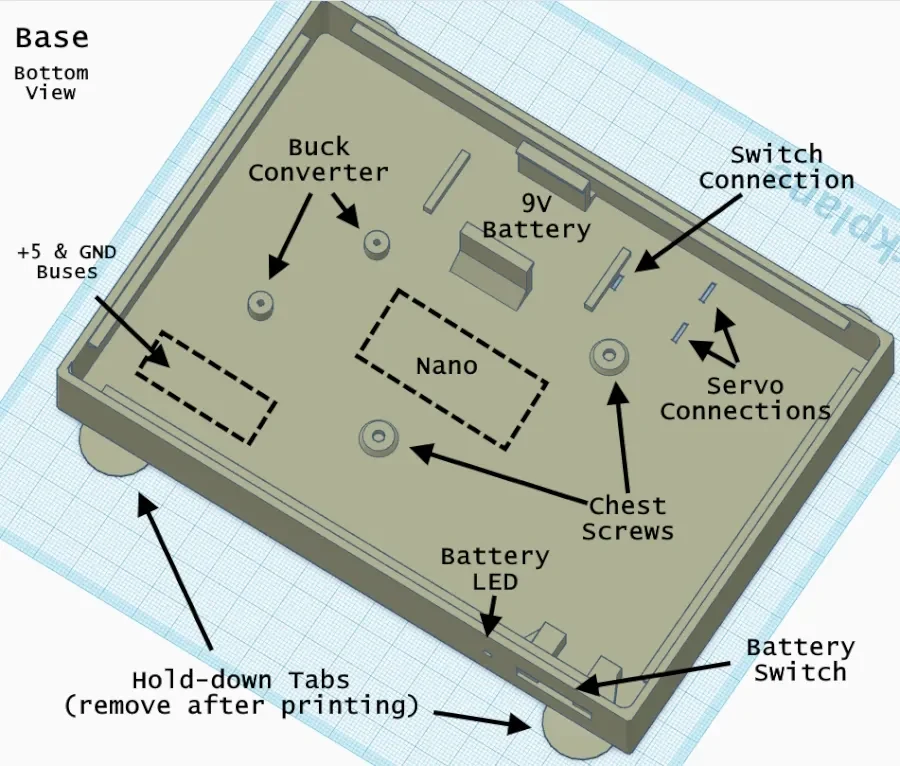

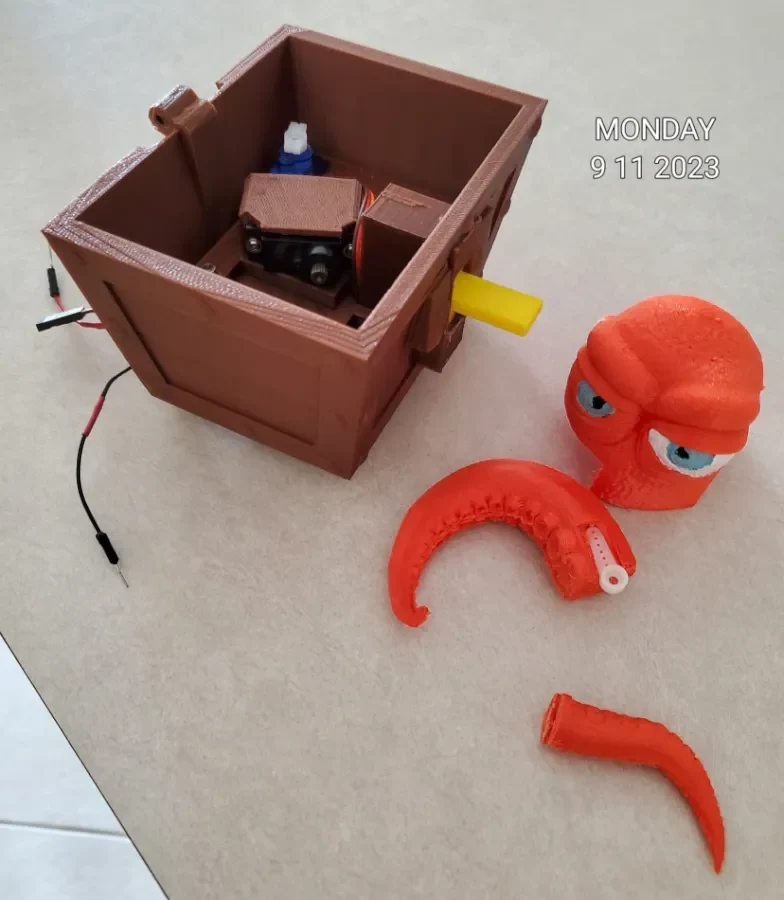

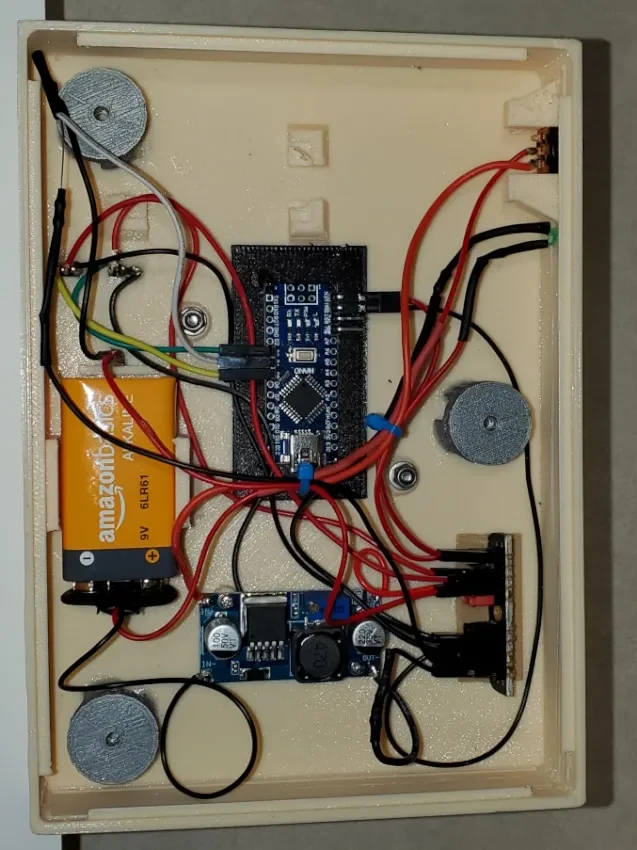

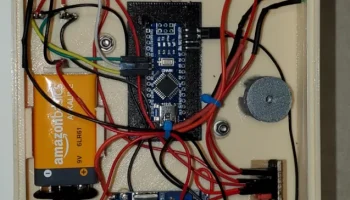

Я выбрал простой путь от ультракомпактной оригинальной конструкции сундука, поместив большинство компонентов в специальную базу. Новая база содержит все компоненты, кроме главного переключателя и двух сервоприводов.
Последней каплей, которая заставила меня обратиться к базе/корпусу, стало обнаружение того, что предел напряжения сервоприводов SG90 составляет 6,0 Вольт. Работать напрямую от батареи напряжением 9 В при напряжении 150 % от максимального номинального показалось неразумным, поэтому я вклю��ил понижающий преобразователь, чтобы понизить напряжение батареи до 6 В.
= = = = = = = = = = = = = = = = = = = = =
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:
3D-печатные детали:

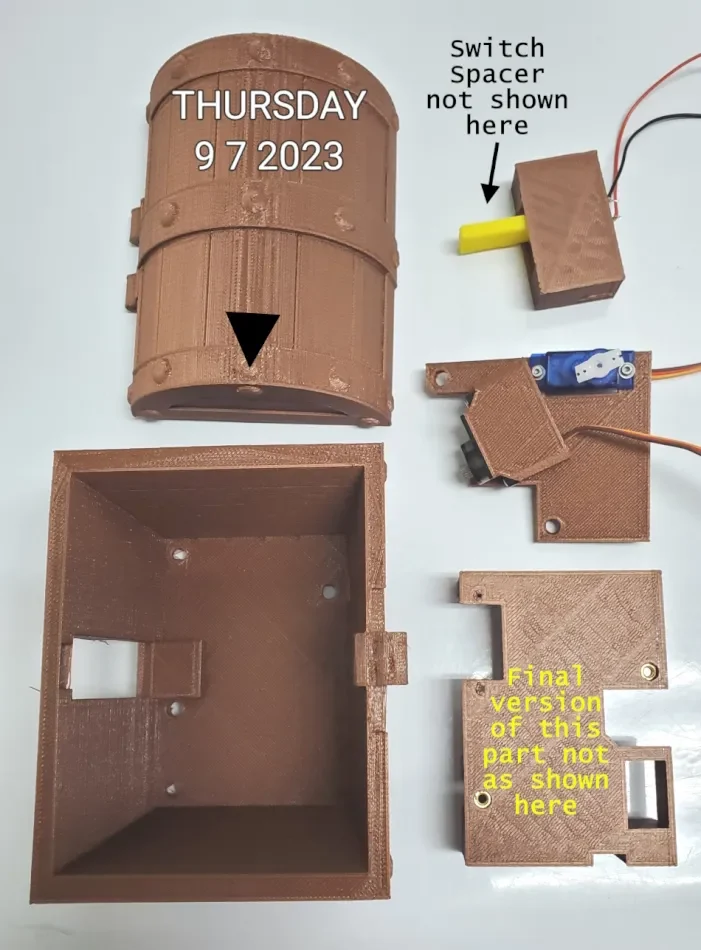

Коробка:

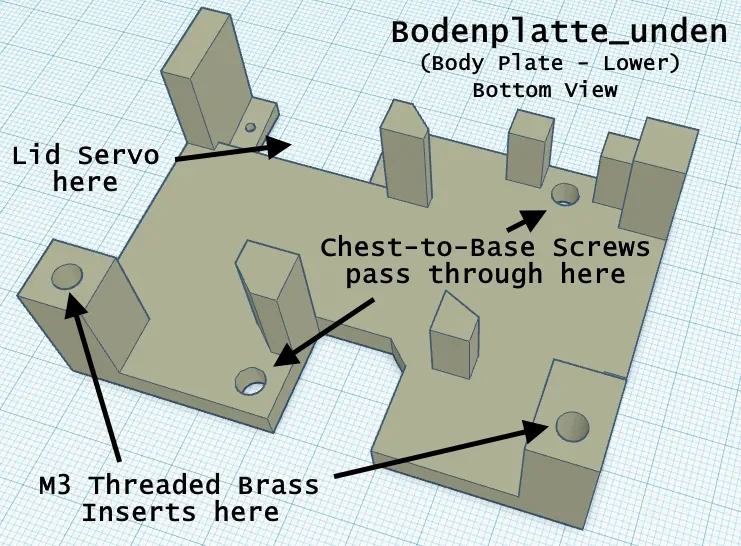

Bodenplatte_unten.stl (без изменений; исходное имя файла ОП)

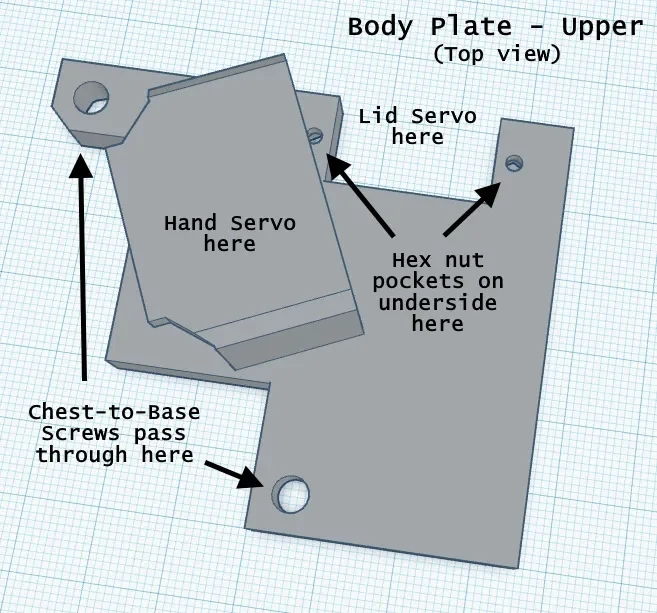

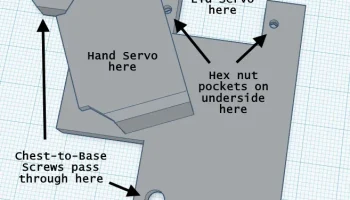

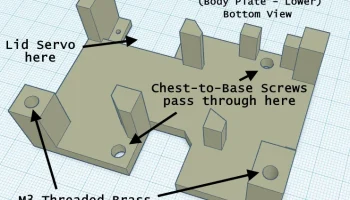

Пластина кузова — верхняя версия 1.stl
Низ груди — rev 2.stl
Сундук_Top.stl
Хэнк Солид, версия 11.stl
Крышка Tentacle rev 3.stl
Нано База ред. 2.stl
Щупальца — Рука rev 1.stl
(1 X за все вышеперечисленное)
— — — — — — — — — — — — — — — — — — — — -
Переключатель:
Боковая пластина rev 2.stl
Блок переключателей, версия 1.stl
Переключить версию 3.stl
Проставка ручки переключателя rev 0.stl
(1 X за все вышеперечисленное)
— — — — — — — — — — — — — — — — — — — — -
База:

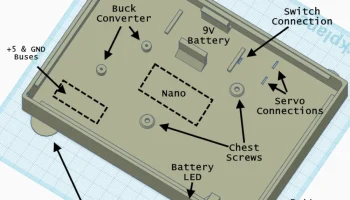

Базовая версия 9.stl
Б
