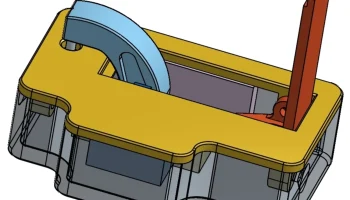

Крошечная, прочная бесполезная коробочка!............

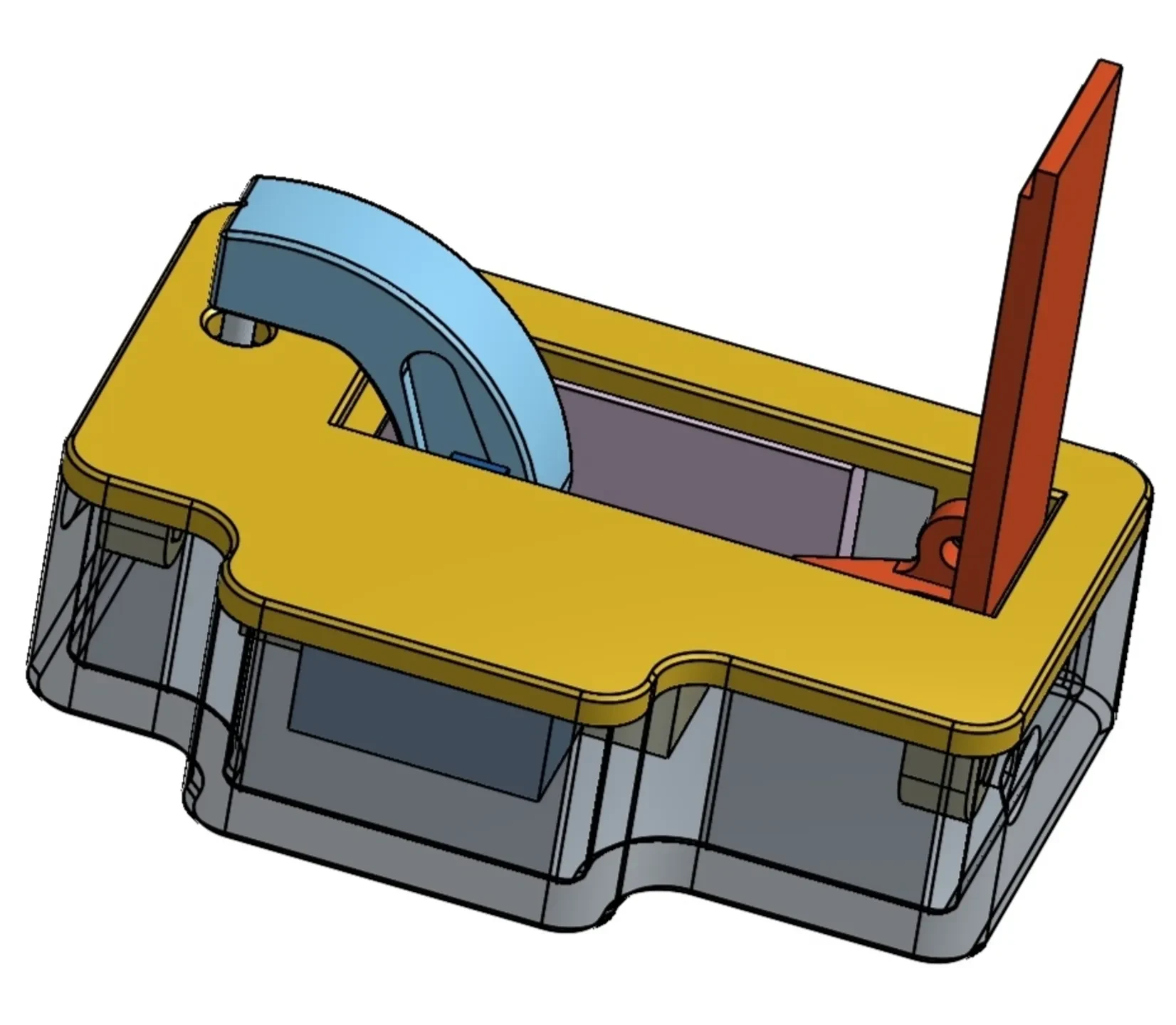

В этой сборке используются дешевые стандартные компоненты; Дизайн создавался с нуля с двумя основными целями:

надежная работа => толщина стенки 3 мм

простая и быстрая печать => небольшой общий размер, минимальные требования к поддержке. Необходимые компоненты:

Ардуино нано 168, 5В

Стандартный сервопривод Tower 9g
резистор 10 кОм
Выключатель, 3А 125В, корпус 5х8
USB-кабель
немного суперклея для крепления печатного рычага к сервоприводу
4 гайки М3
2x M3x12 используются в качестве петли для крышки.
2x M3x16, чтобы закрыть коробку
опционально: электролитический конденсатор 1000 мкФ (когда сервопривод движется быстро, без него Arduino может выйти из строя из-за требований к высокому пиковому току; в случае необходимости просто добавьте его параллельно силовым кабелям сервопривода)

около 50 г нити при заполнении 25 % Прежде чем спросить:
Схема и код Arduino взяты отсюда; не надо изобретать велосипед ;-)

https://www.instructables.com/id/Arduino-Most-Useless-Machine-Ever-project/

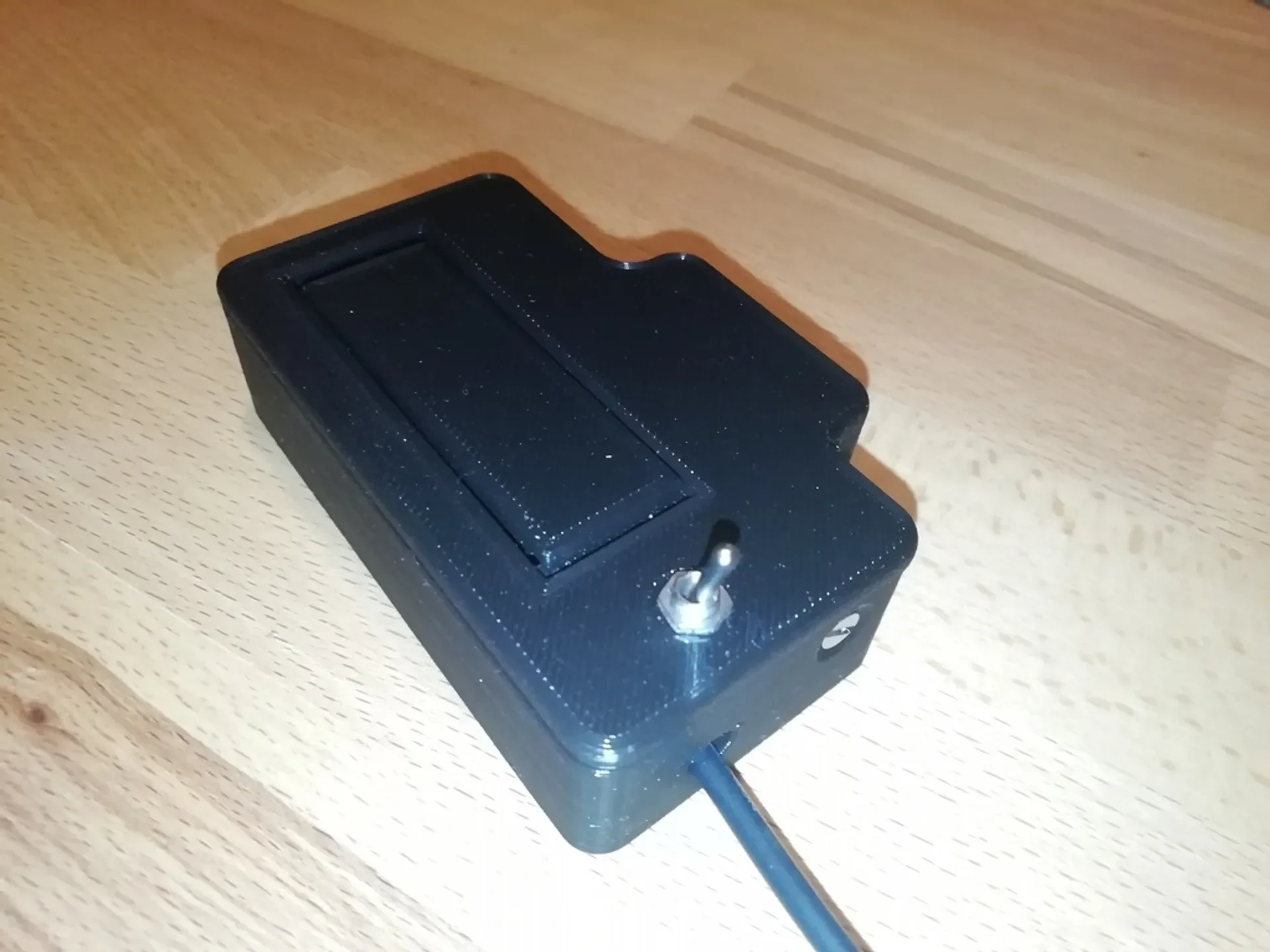

Коробка вберет все внутрь; требует некоторого терпения, но это работает!
Питание к схеме подается через USB-кабель. Я отрезал его от старой мыши и припаял прямо к Vin Arduino.

Общее время печати на моем Anet A8 составляет чуть меньше 4 часов; только обложке потребуется небольшая опора при печати для выемки крышки.
Допуски легко соблюдать; Я собрал свой прямо с принтера, без шлифовки и сверления.

Небольшое демо:

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Да

Разрешен��е:

0,24

Заполнение:

25%

Нить:
Нет PLA Черный

Примечания:

Опоры нужны только для укрытия; достаточно прикоснуться к рабочей пластине
