Монтажная плата с четырьмя реле - одинарная и двойная.......

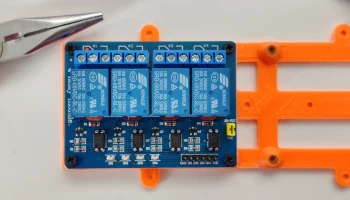

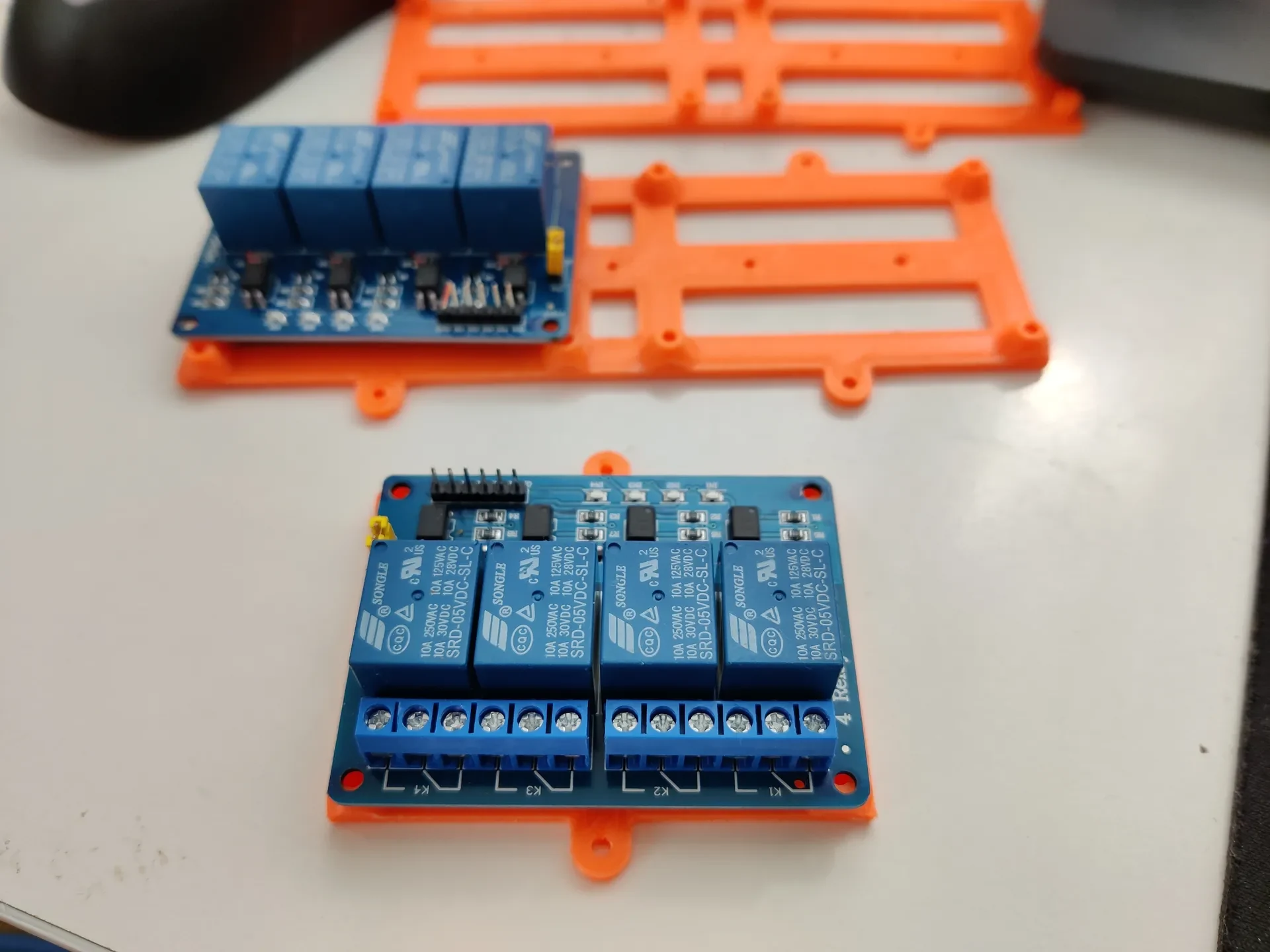

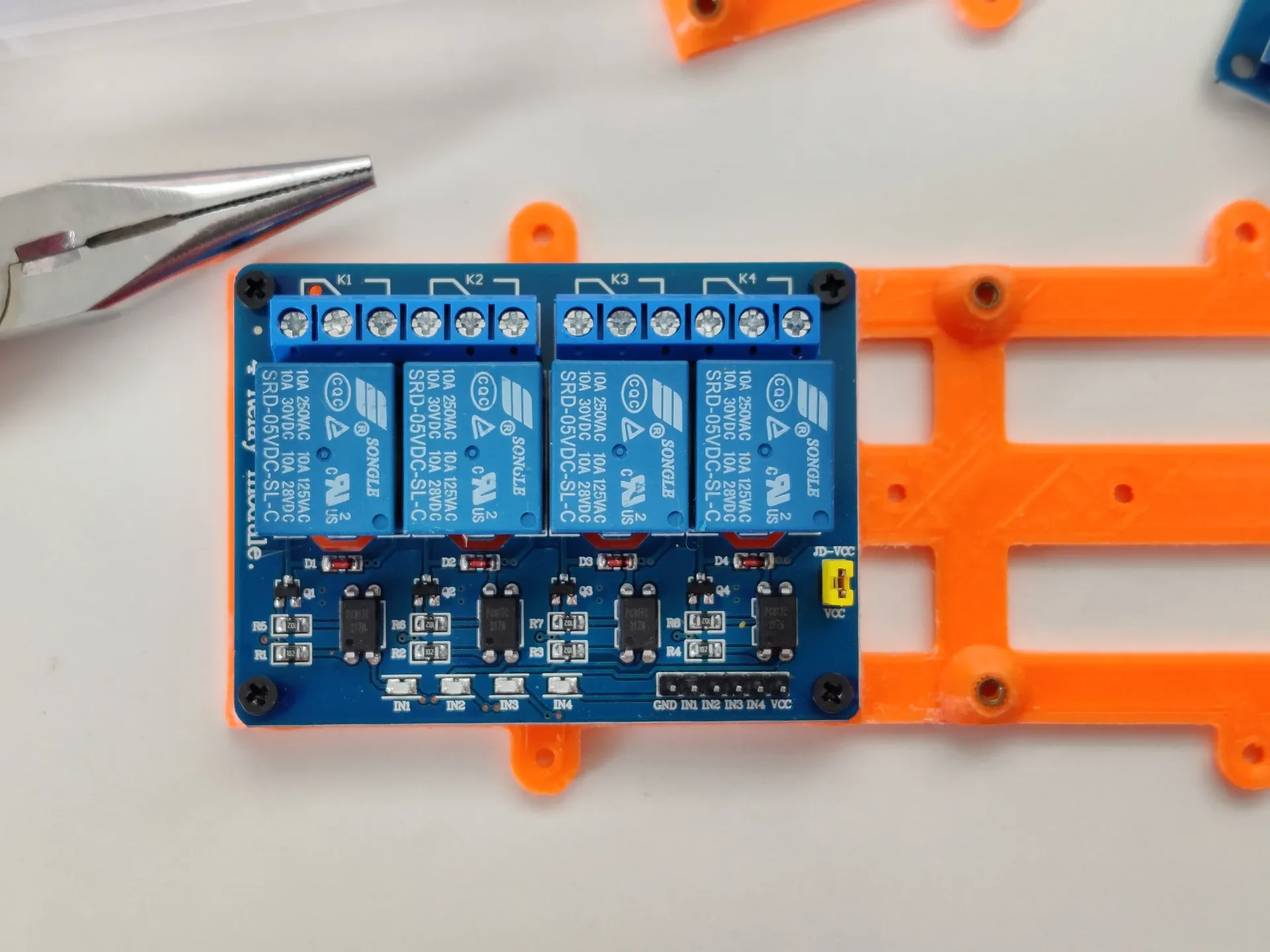

Сделано для проектов Arduino — в моем случае мне нужно было перевернуть плату реле вниз и положить ее на дно железной дороги. Это монтажная пластина для четырехканальной релейной платы, подготовленная для вставок с резьбой. Их можно вставить паяльником. Если вам повезет, вы также можете использовать несколько крошечных винтов без вставок. Имеются также боковые «уши» с монтажными отверстиями, так что вы можете сначала прикрутить плату реле, а затем устано��ить весь готовый комплект.

Моя релейная плата имеет схему из четырех угловых отверстий — расстояние по горизонтали 66,2 мм и расстояние по вертикали 47 мм, поэтому сначала проверьте это или перейдите к моей исходной модели на onshape.com и измените ее в соответствии со своими потребностями:

https://cad.onshape.com/documents/281d382eba2249e7887ad55c/w/52a07a68c2c857cb0431fea5/e/269ceac5b2b3fb452c1f1b33

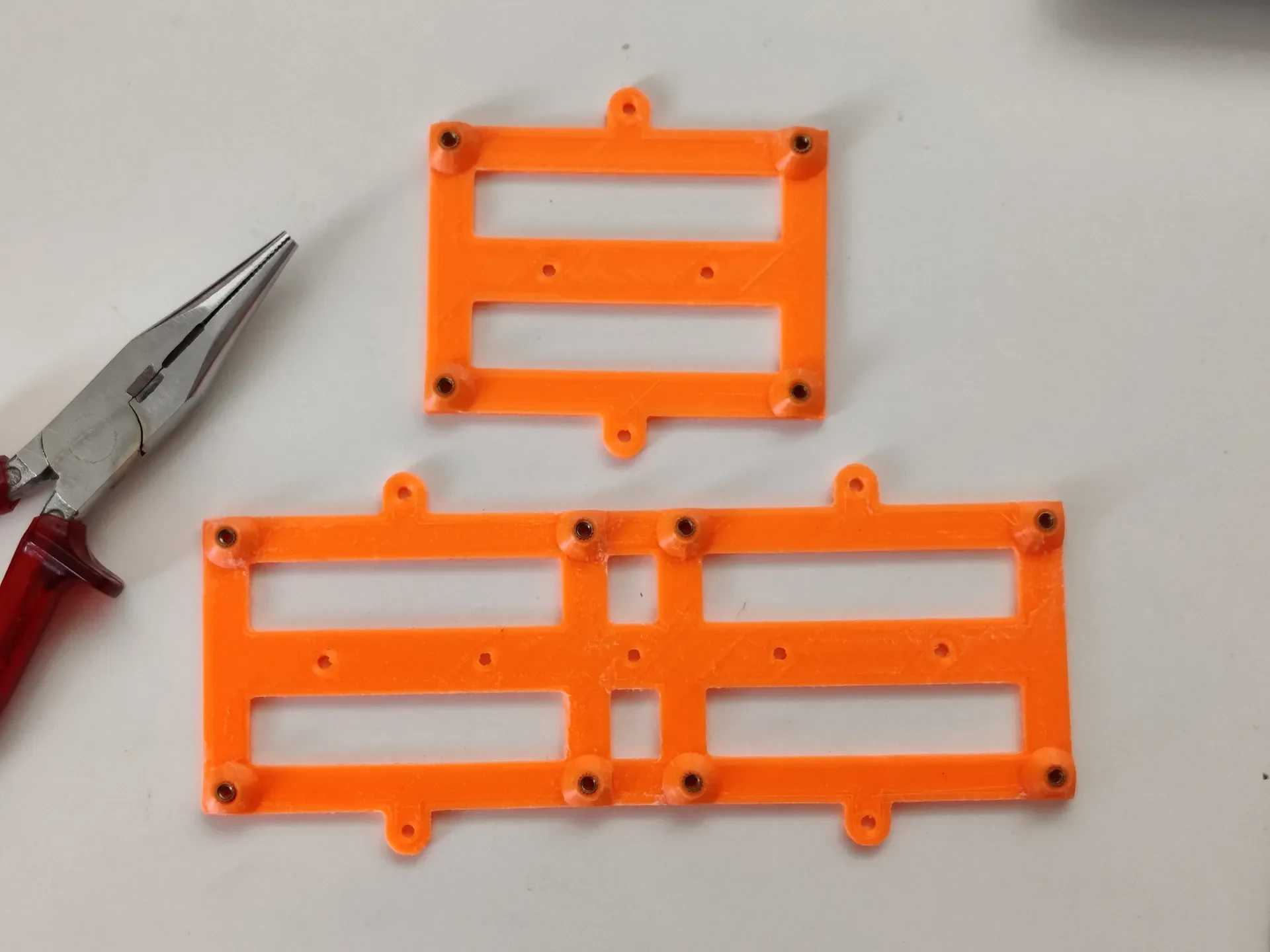

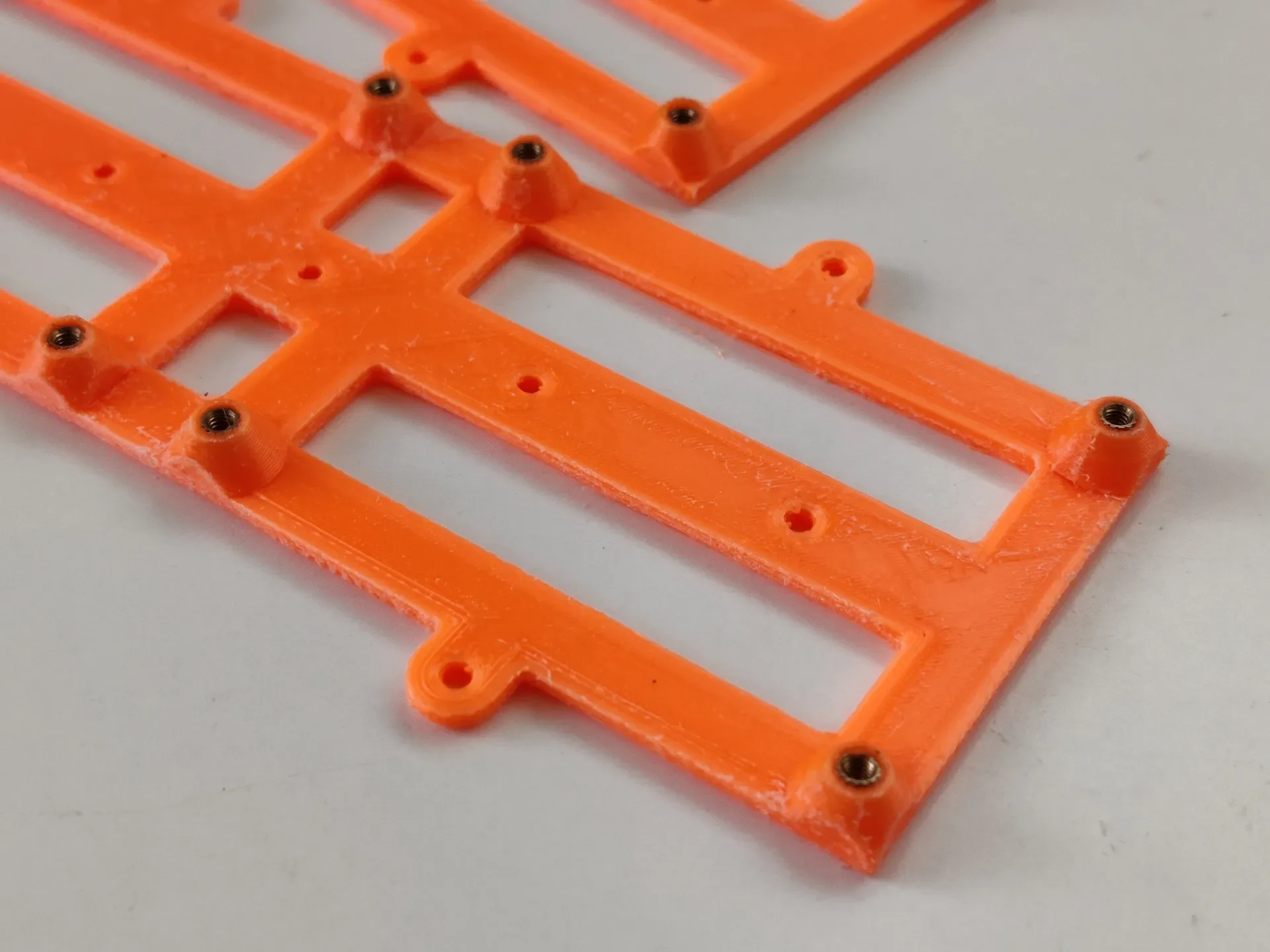

Рекомендуемая резьбовая вставка: 2,5х3-5мм.
Рекомендуемый болт: 2,5x3-5 мм.

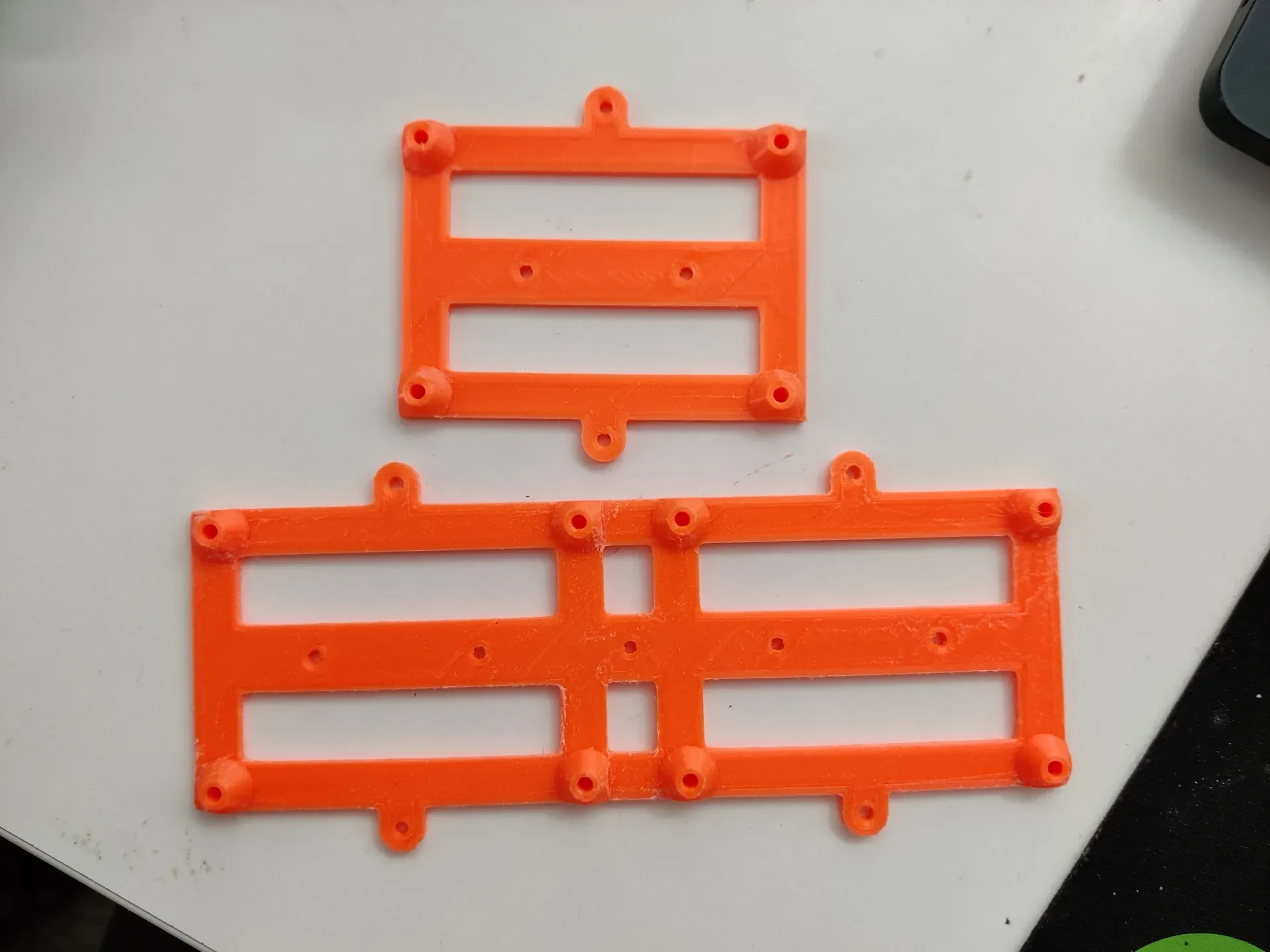

Доступна одинарная и двойная конфигурация.
