Монтаж на релейной плате DIN-35

Я сделал это крепление на рейку DIN-35 для релейных модулей, которые предпочитаю использовать в своих проектах автоматизации и Интернета вещей:

https://www.amazon.com/Relay-Module-Channel-Opto-Isolated-Trigger/dp/B09G6H7JDT/ref=sr_1_4?keywords=5v+relay&qid=1656290200&sr=8-4

*Печать*

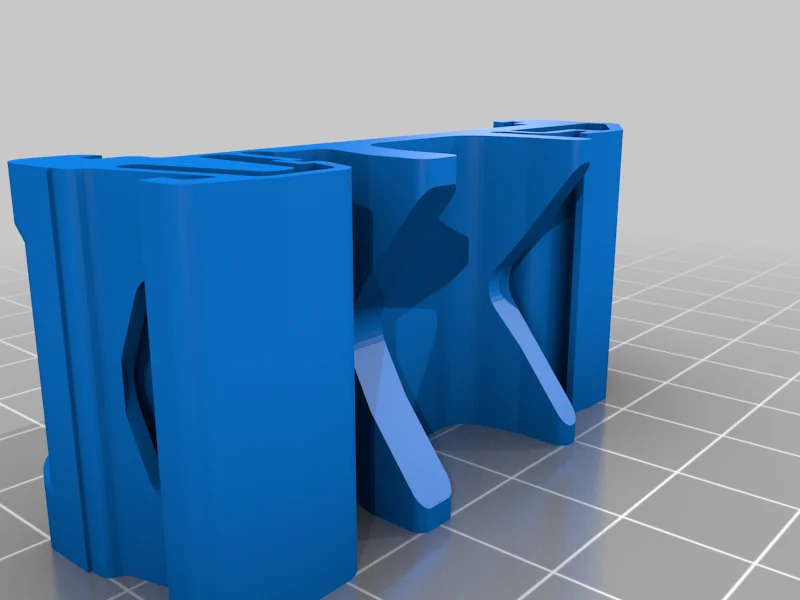

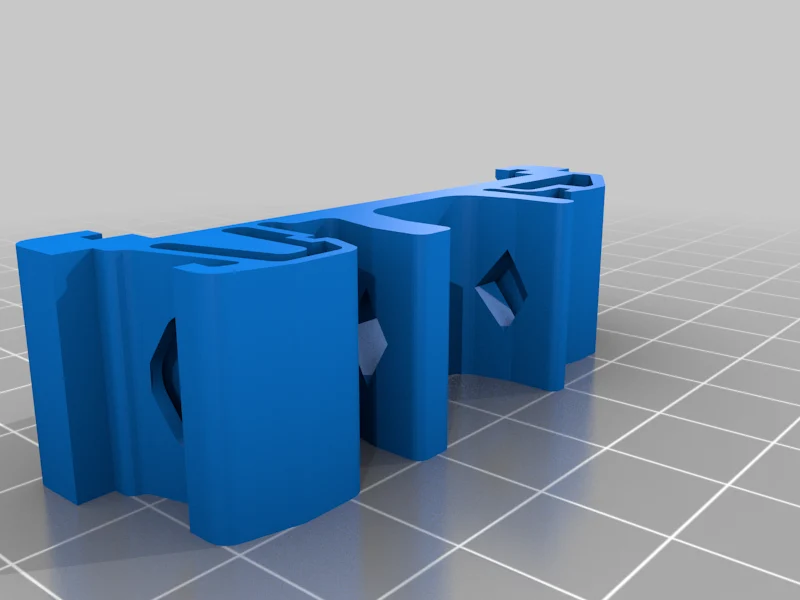

Файл dinRelay.stl соответствует реле 51,5x26, которое мне нравится. Я также загрузил один, который подходит для реле 57x17. Н��каких опор не требуется, подойдет большинство жестких нитей (PLA, PETG, ABS… обратите внимание, насколько горячими они могут быть). Как всегда, руководствуйтесь здравым смыслом и делайте то, что, по вашему мнению, хорошо подходит для вашей установки. Я печатал из ABS, используя сопло 0,4 мм, стенки 2x0,45 мм, заполнение 40%, толщина слоя 0,3 мм, без опор, 8 линий полей, боросиликатное стекло с покрытием из ПВА более 105C, внутри камеры с контролируемой температурой 48C. Тем, у кого нас��дки необычно большого размера, следует быть осторожными: у stl есть участки с толщиной стенок ~ 0,9 мм.

*Сборка*

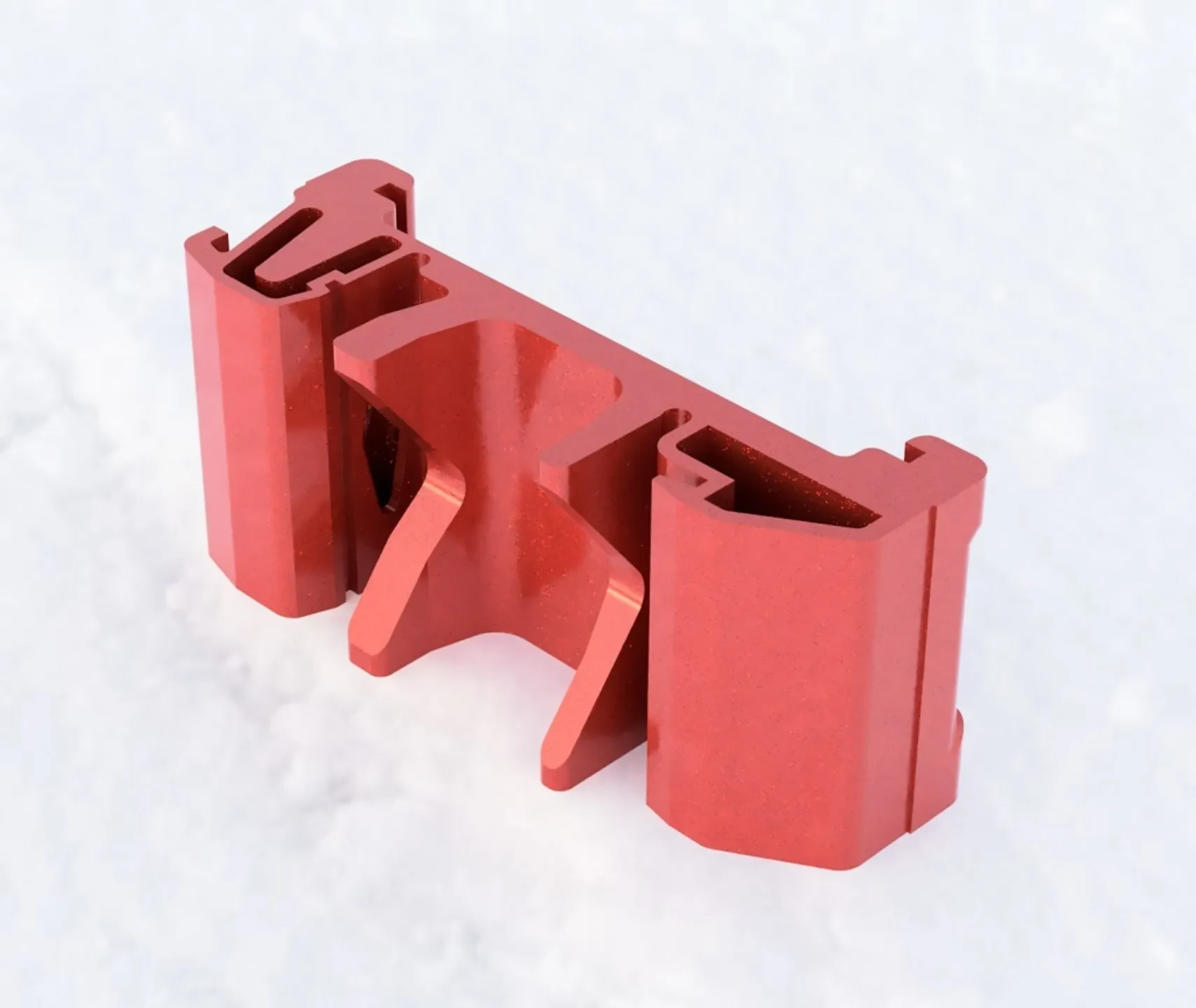

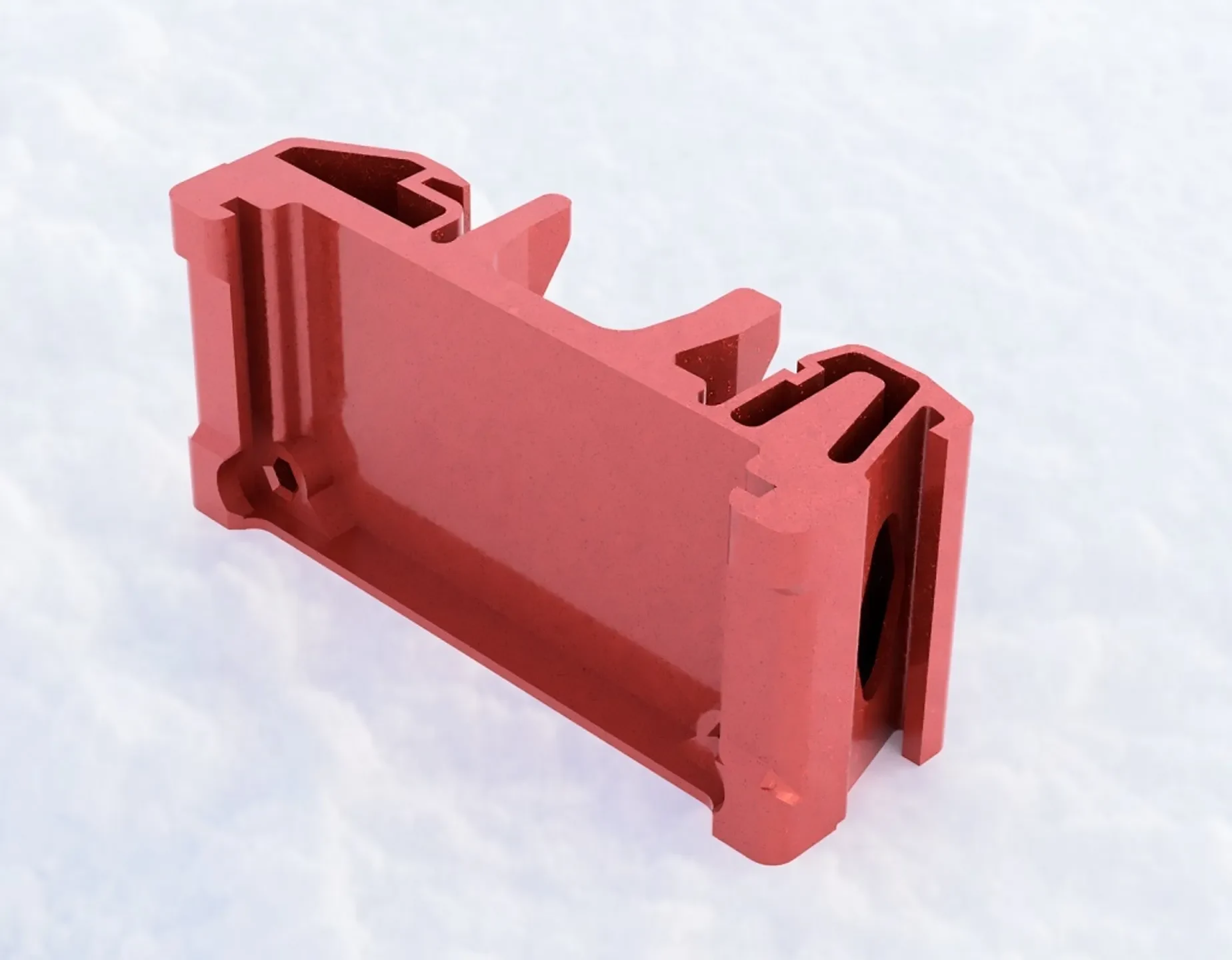

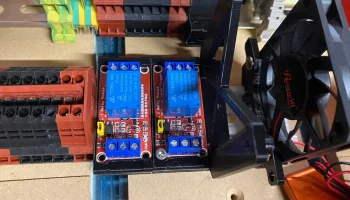

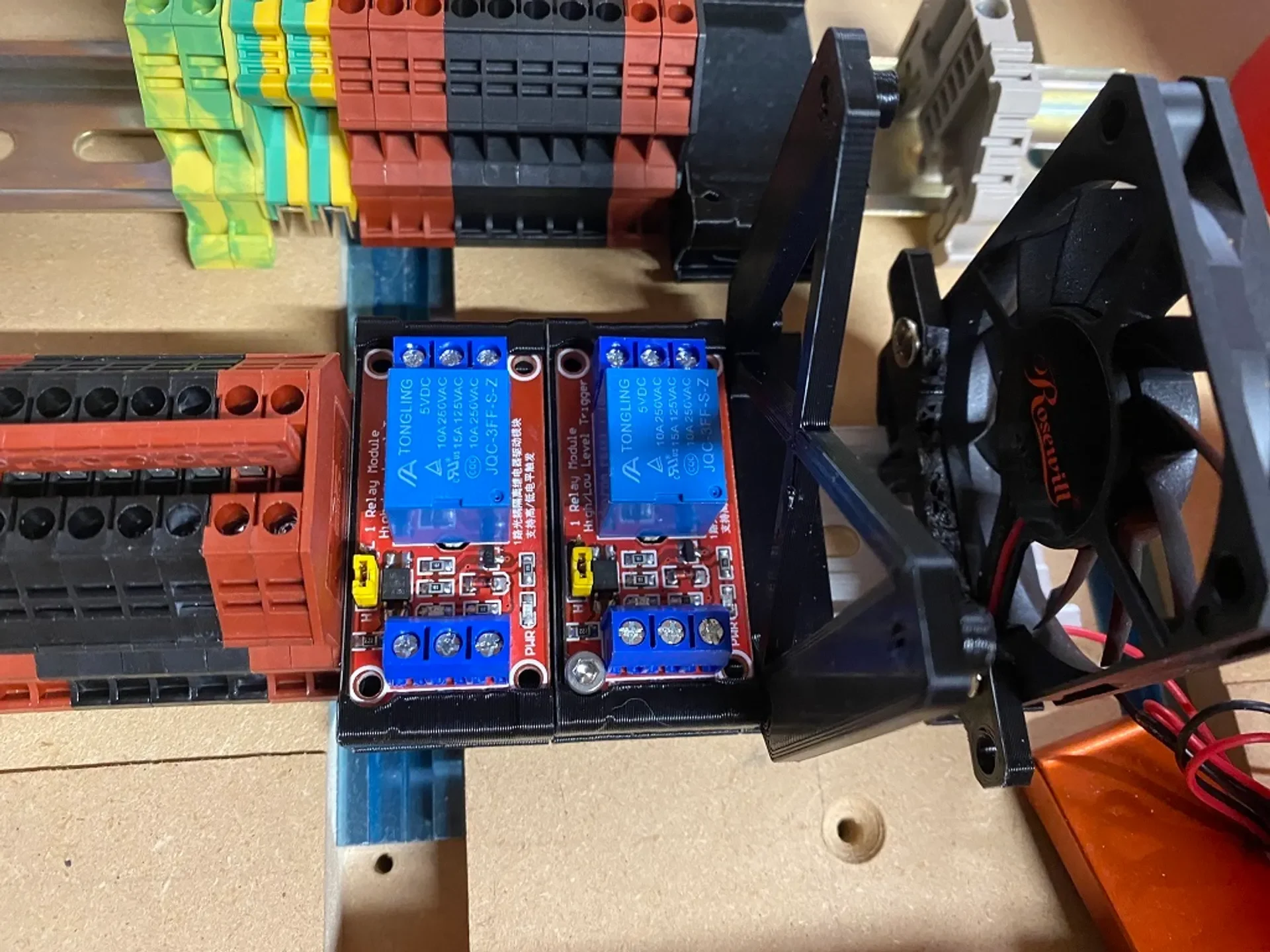

Плата реле вставляется с надежной фрикционной посадкой. С одной стороны имеется боковая стенка толщиной 1 мм, которая фиксирует плату и обеспечивает изоляцию между соседними устройствами. Таким образом, вы можете сдвинуть их друг к другу, чтобы они выглядели аккуратно и компактно. Имеются 2 отверстия для коротких болтов М3 для более надежного крепления. Я обнаружил, что болты не обязательны, но если вам это нужно, вариант есть. После вставки реле крепление защелкивается на обычную рейку DIN-35, как и любое другое din-устройство. Точно так же его легко снять с направляющей, поддев центр выступа плоской отверткой.
