Корпус на DIN-рейке для 8-канального реле и OLED-дисплея...

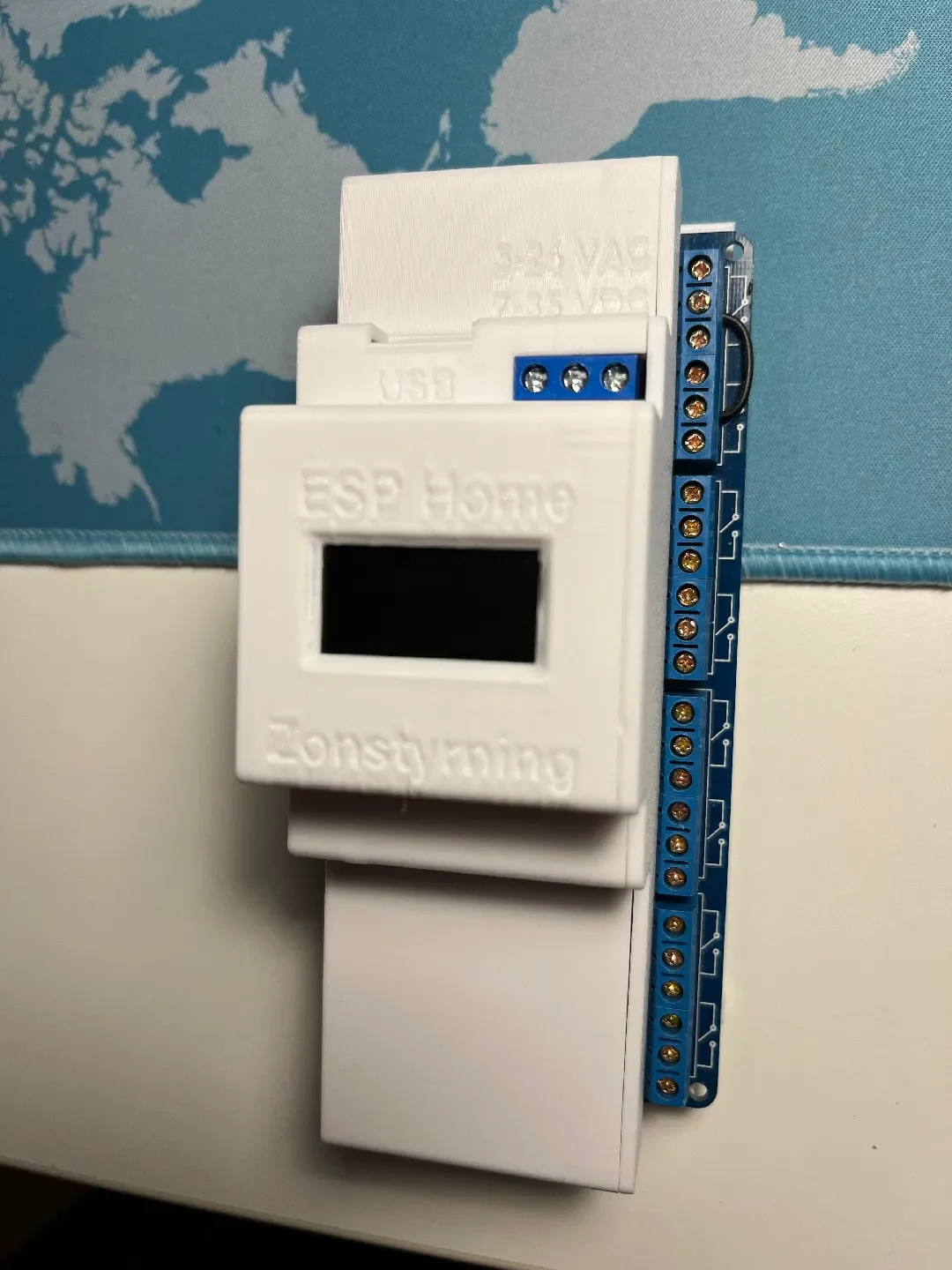

Этот корпус для 8-канальных релейных модулей на DIN-рейке представляет собой универсальный корпус, предназначенный для организации и защиты нестандартной электроники. Он подходит для 8-канального релейного модуля, печатной платы размером 60 x 40 мм и 0,96-дюймового OLED-дисплея, что делает его подходящим для широкого спектра проектов автоматизации DIY.

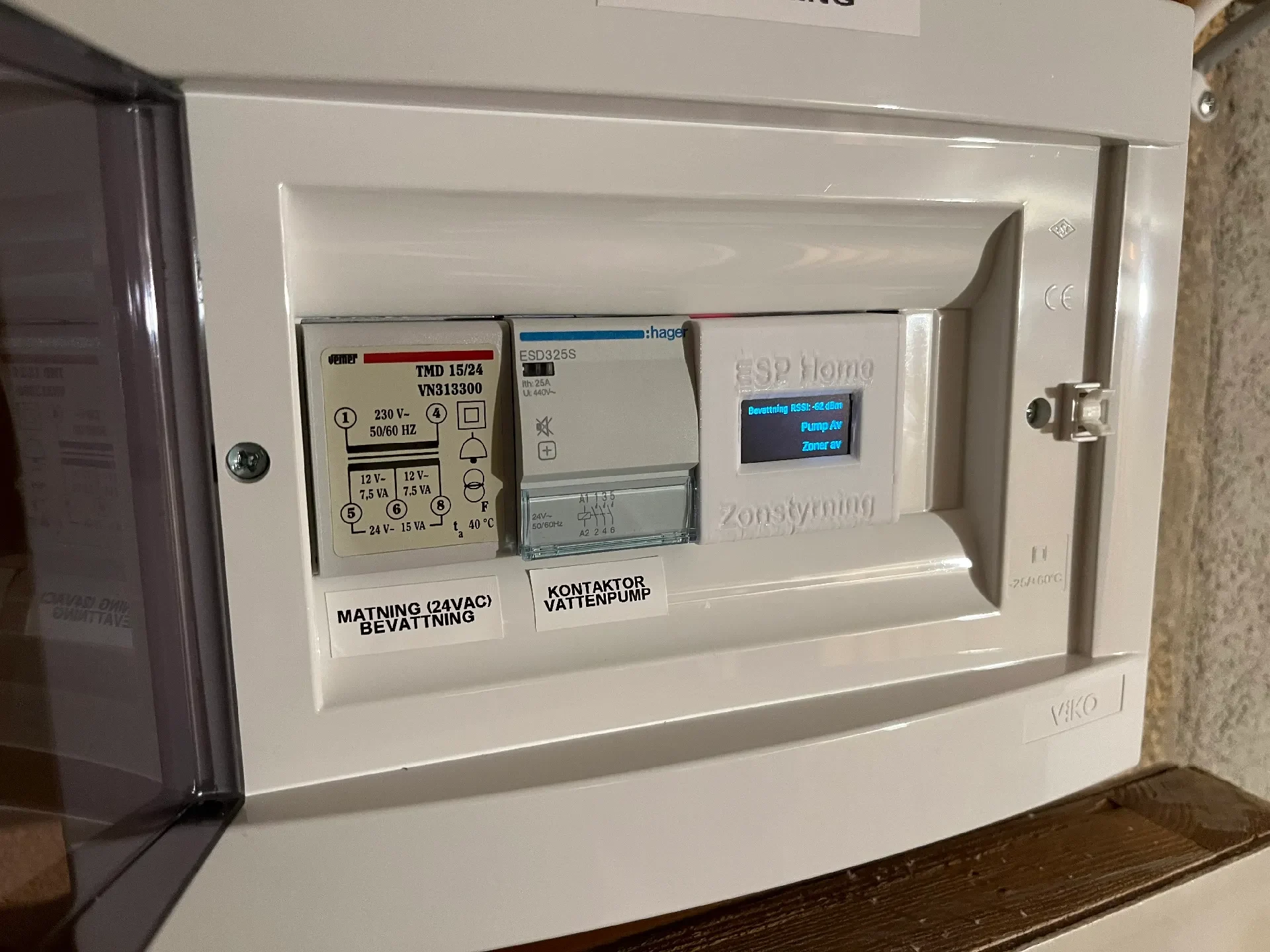

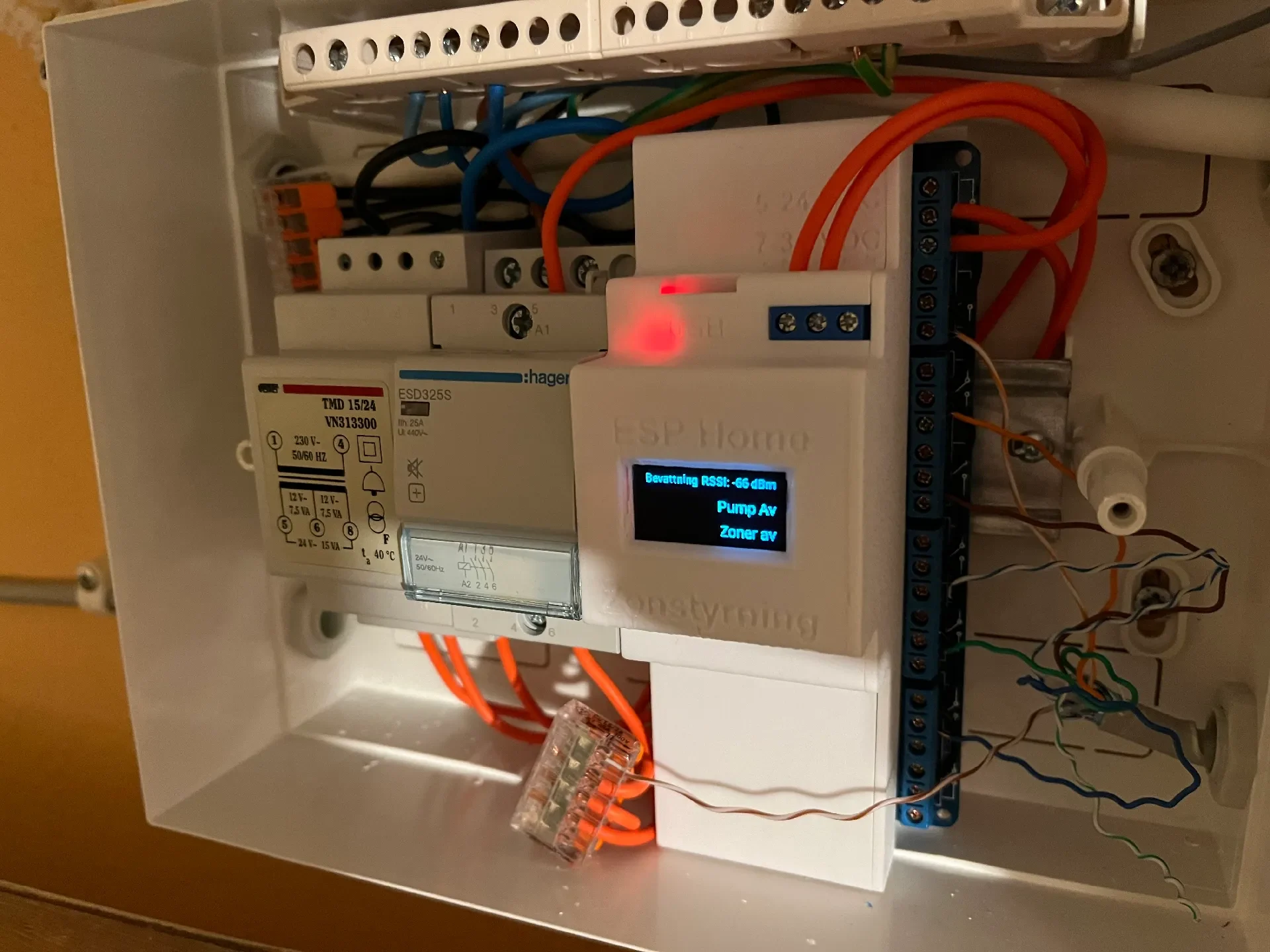

Корпус состоит из трех компонентов: основного корпуса, защитной крышки и пружинного механизма для надежного крепления на DIN-рейке. Я лично использовал это для управления спринклерной системой Gardena, управляя 6 клапанами 24 В переменного тока и водяным насосом через контактор. В эту установку я включил специальную плату с микроконтроллером ESP32-C3 и компонентами для преобразования напряжения 5-24 В переменного тока в 5 В постоянного тока, интегрированную с Home Assistant через ESPHome. Хотя это лишь один пример, конструкция достаточно гибкая, чтобы поддерживать многие другие проекты низковольтного управления и автоматизации.

Чтобы упростить пользовательские модификации, такие как добавление отверстий или текста, я также загрузил дизайн корпуса в формате STEP, что позволяет вам адаптировать его к вашим конкретным потребностям. Если вы создаете свою собственную версию этого дизайна, поделитесь своей версией и опишите изменения, а также то, как вы использовали ее в своем проекте.

Ключевые особенности:

Совместим с
8-канальный релейный модуль (партнерская ссылка Amazon)
Маленькая печатная плата размером 60 x 40 мм (партнерская ссылка Amazon)
0,96-дюймовый OLED-дисплей (партнерская ссылка Amazon)
3-контактный терминал (партнерская ссылка Amazon)

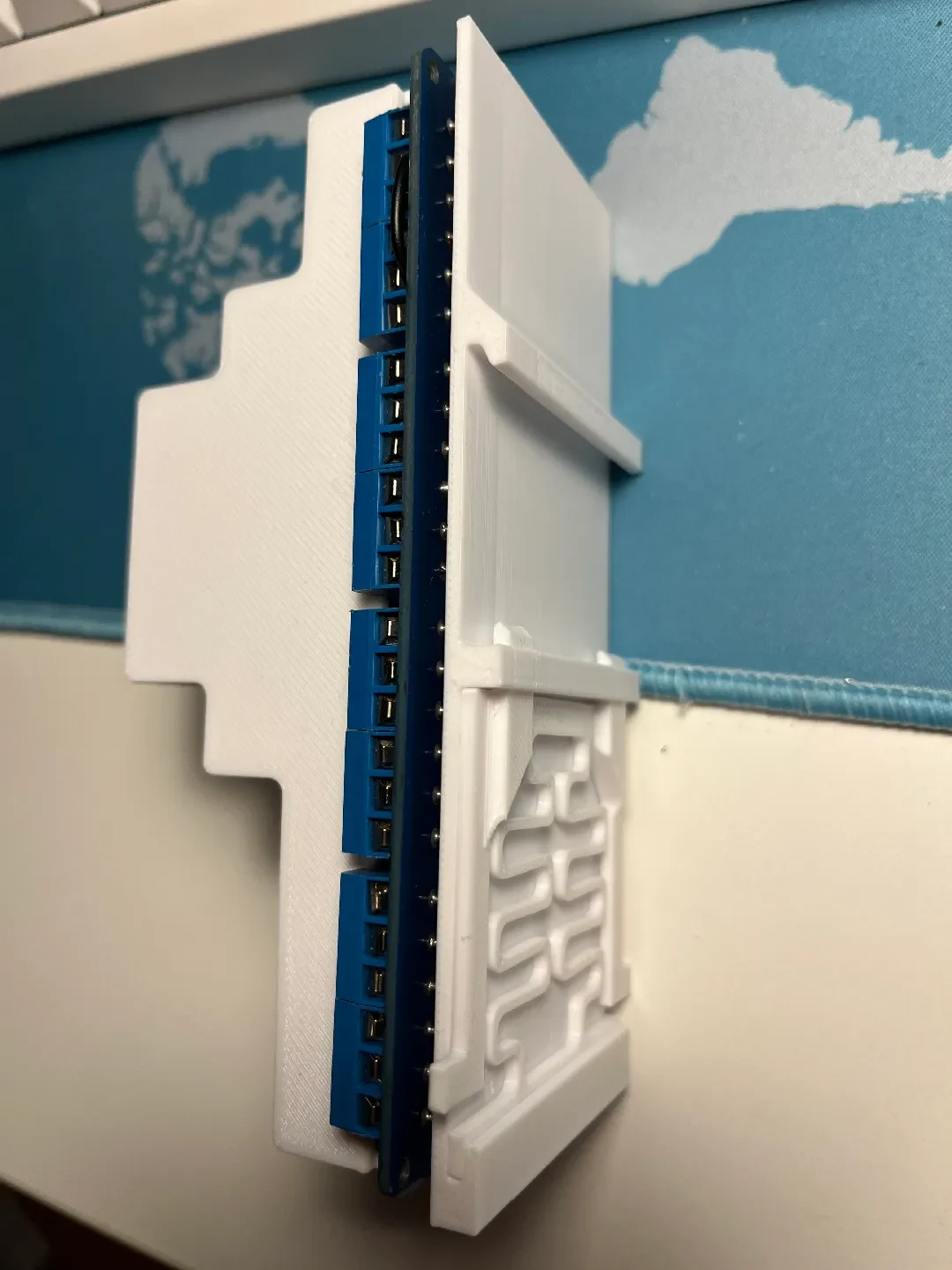

Надежное крепление на DIN-рейку с помощью подпружиненного механизма.
Адаптируется для различных приложений автоматизации и управления DIY.

Важное примечание:
Обычные нити, такие как PLA, ABS, ASA и стандартный PETG, не предназначены для электрического применения и не являются самозатухающими. Рекомендуется использовать PETG из-за его более низкой воспламеняемости, но для систем с напряжением 110/240 В рассмотрите возможность использования нити накаливания, сертифицированной UL, такой как Prusament PETG V0, для дополнительной безопасности.

Этот корпус представляет собой практичное и настраивае��ое решение для интеграции релейных модулей и специальной электроники в установки на DIN-рейке, подходящее для широкого спектра применений в домашних условиях.
