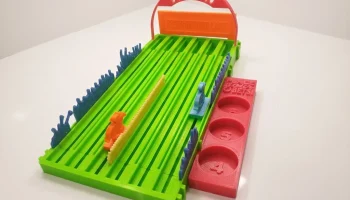

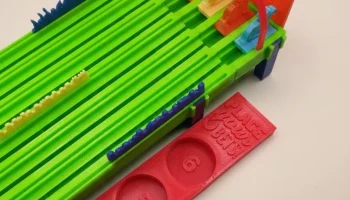

Скачки Gee Wiz Derby

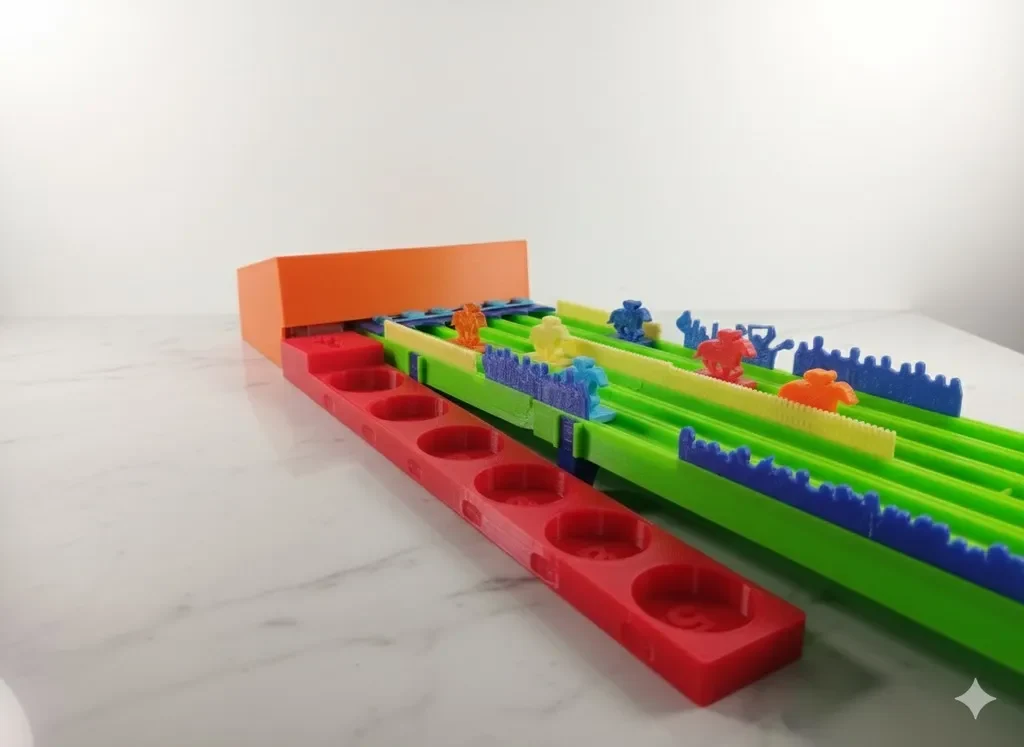

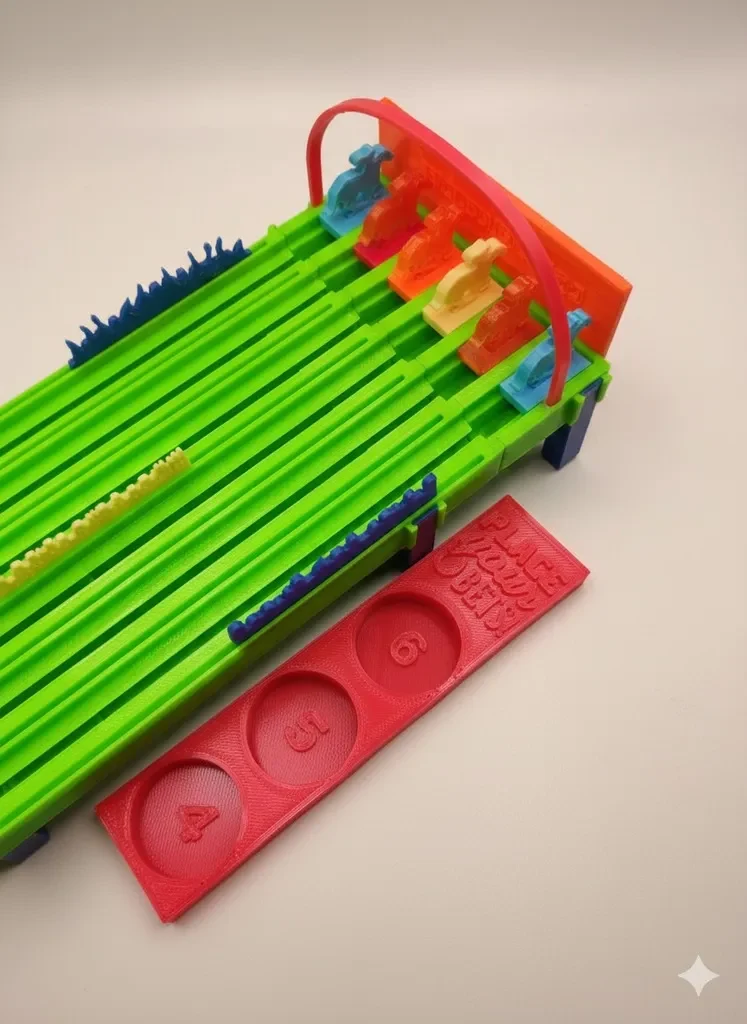

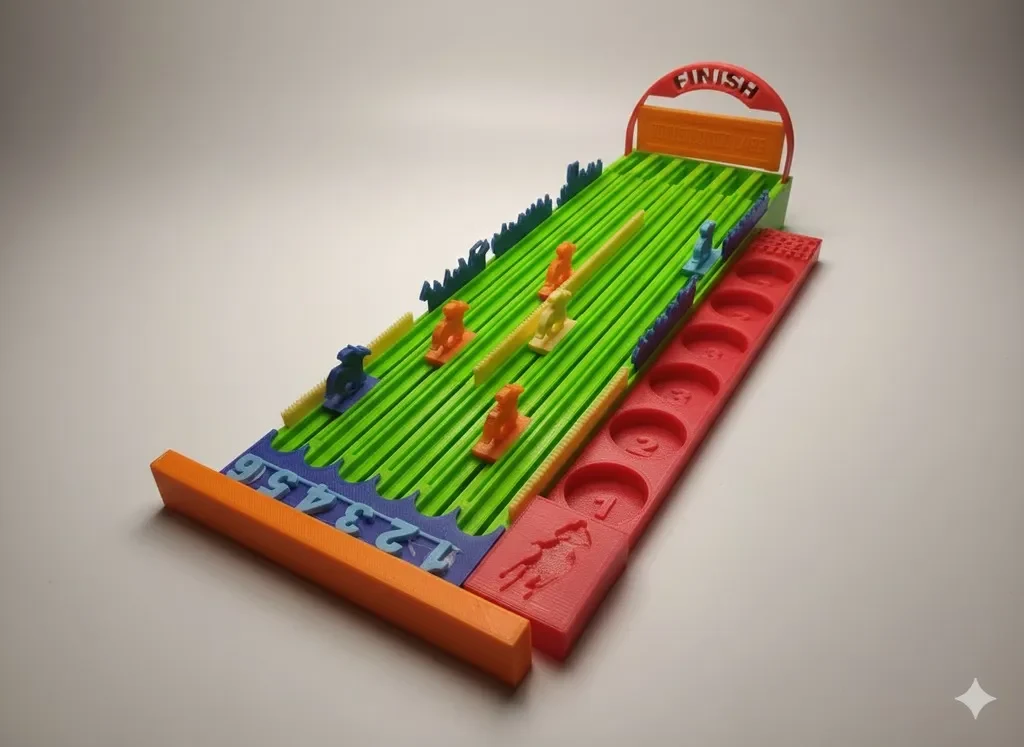

Gee Wiz Derby — механическая гоночная игра в стиле ретро

Смотрите на Youtube: https://youtu.be/IRUvEnaOrFA?si=hQNzHT-qwubLgyCb

Ремикс классической рандомизированной игры о скачках 1920-х годов, переосмысленный с помощью современной 3D-печати и базовой электроники. Никаких экранов, никаких приложений — только реальное движение с помощью простого двигателя постоянного тока и продуманного дизайна.

Основные моменты
— Полностью 3D-печать из PETG

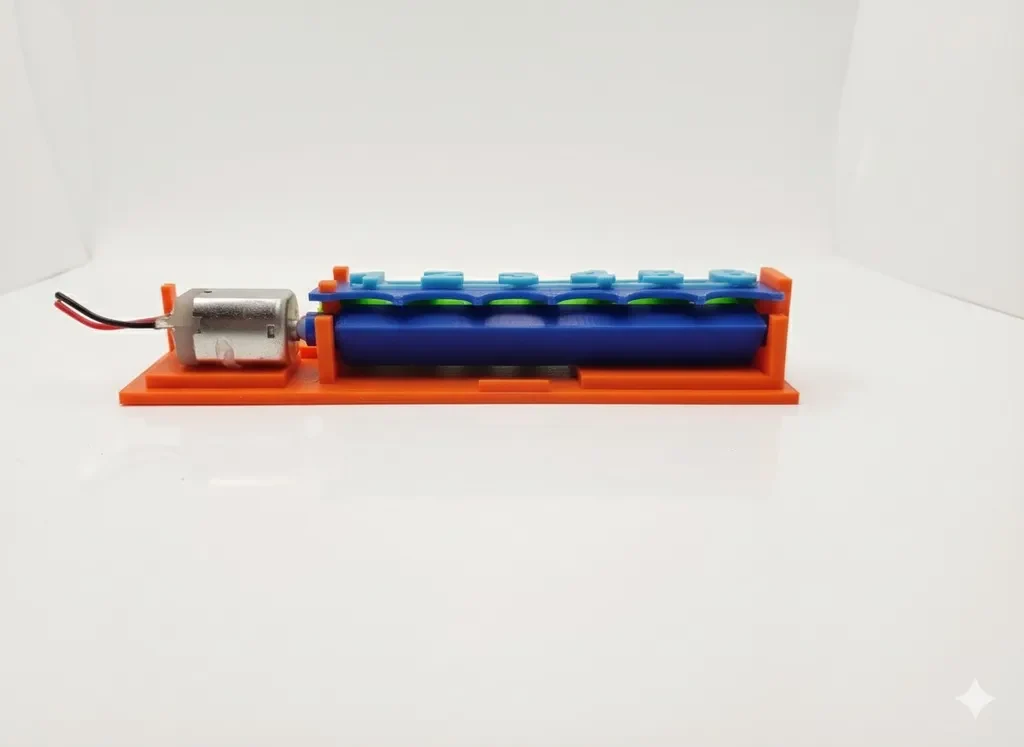

— Используются стальные шарики диаметром 7-8 мм и вращающийся ролик для произвольного перемещения лошадей.
— Скорость двигателя контролируется с помощью простого кода, кнопок или потенциометра.

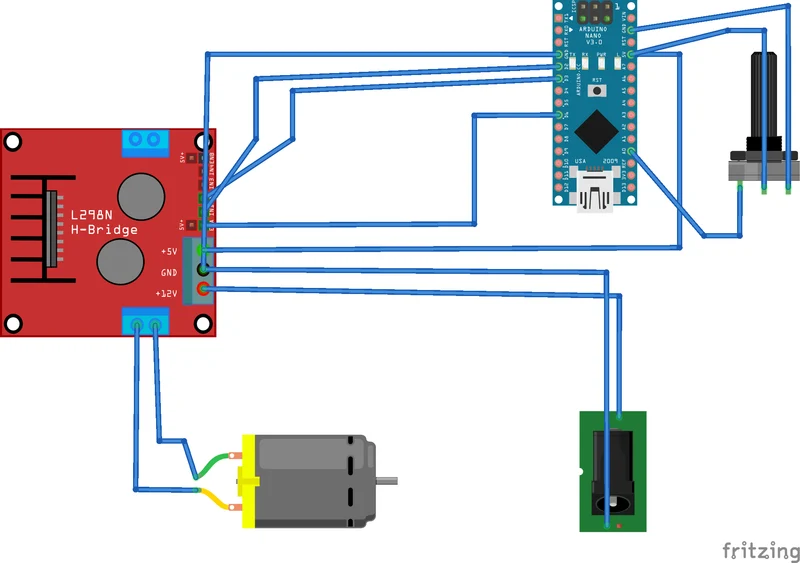

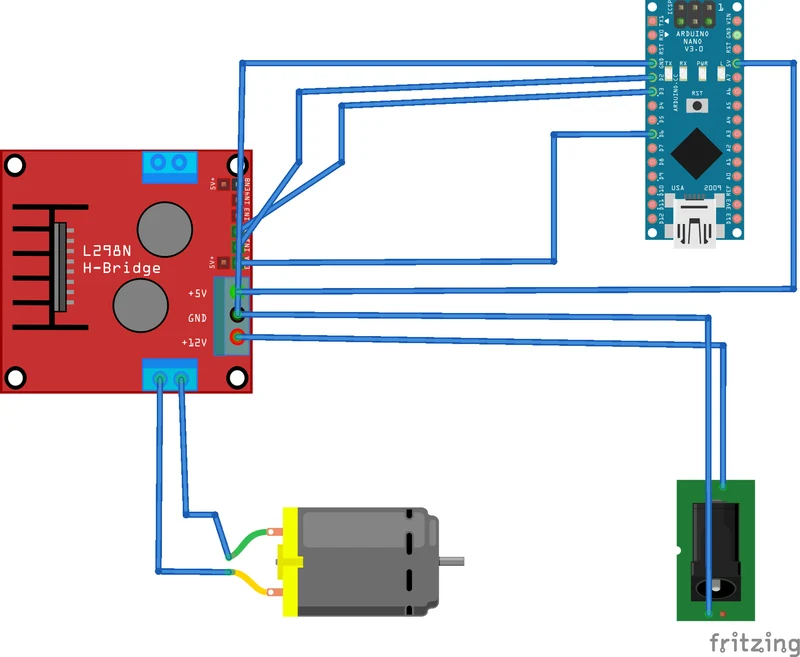

— Электроника сведена к минимуму: Arduino Nano, L298N, потенциометр 10K и несколько переключателей.
— Необязательно: полностью пропустите Nano и просто используйте контроллер двигателя постоянного тока.

Советы по сборке
— Для обеспечения наилучшей производительности двигателя рекомендуется использовать источник питания 12 В.
— Нанесите немного силиконовой смазки или консистентной смазки на концы роликов, чтобы улучшить вращение.
— Небольшой износ деталей может помочь лошадям скользить более плавно.
— Убедитесь, что соединения между частями гусеницы выровнены и не имеют заусенцев.

Код
Включает в себя три примера эскизов:

Жестко запрограммированная скорость двигателя
Управление скоростью с помощью кнопок
Управление скоростью с помощью потенциометра

Все проекты имеют открытый исходный код и подходят для ремиксов. Если вы улучшите его, отлично! Поделитесь этим вперед.

Настройки печати

Марка принтера:

ЭЛЕГОО

Принтер:

ЭЛЕГОО НЕПТУН 4 Про

Разрешение:

.20

Примечания:

Сводка настроек печати:
Высота слоя: 0,2 мм
Количество стен: 5 стен (сопло 0,4 мм)
Материал: Все детали напечатаны из PETG.
Опоры: минимальные, но требуются для большинства деталей (смоделированы так, чтобы их можно было легко снять).
Ориентация: все детали предварительно ориентированы для оптимальной печати.
Рекомендации по заполнению:
Большинство деталей: 5-10 % заполнения (достаточно для экономии прочности и материала).
Ролик: 100% наполнение для большей прочности и веса.
Тело лошади: 100% наполнение для плавного скольжения и баланса.
