Корпус Raspberry Pi 4 - Рабочий стол в стиле ретро-башни

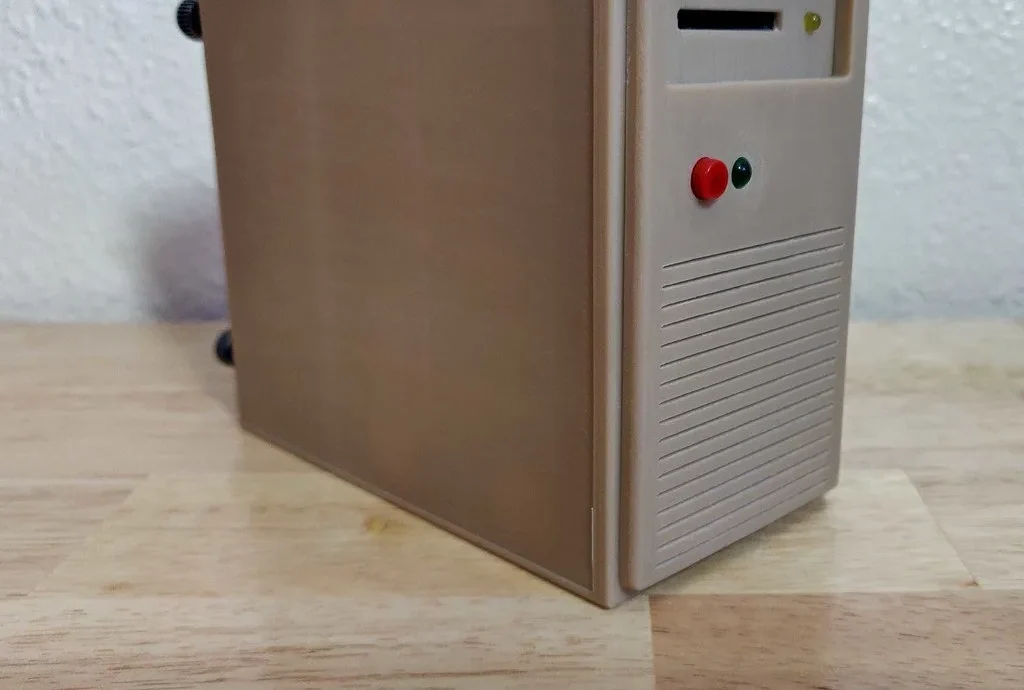

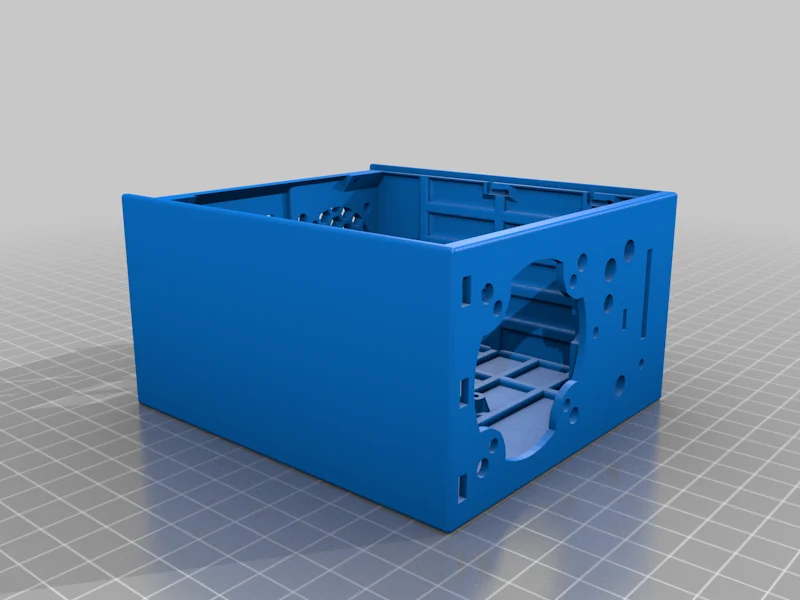

Бежевый корпус Raspberry Pi 4 Tower в стиле ретро. Он имеет рабочую кнопку питания, светодиодный индикатор и светодиод активности ввода-вывода. Карту SD/microSD можно вставлять как дискету для переключения между различными операционными системами. Он также имеет 2 порта HDMI, аудиоразъем и разъем питания USB-C на задней панели корпуса.

Предусмотрено место для вытяжного вентилятора диаметром 40 мм и переднего приточного вентилятора диаметром 40 или 50 мм. Также достаточно места для большого кулера, такого как башня ICE.

Я также сделал версию корпуса для Raspberry PI 5. https://www.thingiverse.com/thing:6572558

ПРИМЕЧАНИЕ:

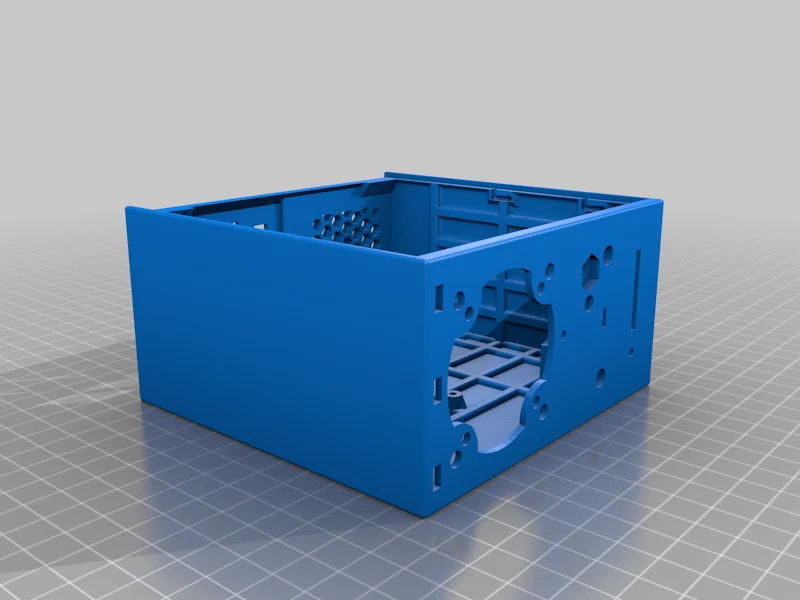

Теперь есть немного улучшенный корпус V2.

Изменения:

Добавлена версия чехла на 1,5 см выше.

Увеличенный размер отверстия для кнопки.

Добавлен шестигранный вырез для использования прилагаемой гайки для кнопки.

Перемещены выступы стен, чтобы предотвратить помехи высоким соединениям на GPIO.

В корпусах V2 по-прежнему используются оригинальные боковая и передняя панели, если не было изменения размера.

Необходимые детали (ссылки в конце):

Удлинитель карты Micro SD на SD: 1

Кабель-адаптер Micro HDMI-HDMI: 2 шт.

Удлинительный кабель USB-C для монтажа на панели: 1

Вентилятор 40 мм, 5 В (для вытяжки): 1

Низкопрофильный кулер ЦП или кулер ICE Tower: 1

Мини-кнопка SPST мгновенного действия: 1

Светодиод 5 мм с резистором: 1

Светодиод 3 мм с резистором: 1

#6-32 Винт с накатанной головкой UNC (стандартный винт корпуса ПК): 2

Винт #6-32 UNC или винт M3 (стандартный винт корпуса ПК): 6

различные разъемы проводов/штепселей (для подключения вентиляторов/светодиодов/кнопки питания)

Необязательно:

Передний вентилятор 5 В 40/50 мм: 1 (примечание: он мне не понадобился даже при разгоне Raspberry Pi)

Noctua NF-A4x10 для замены вентилятора процессорного кулера: 1

Удлинительный кабель AUX «папа-мама» для монтажа на панели: 1 (примечание: готовые кабели могут оказаться слишком длинными, и их следует укоротить).

Инструкции по сборке
Подготовьте все части

Примечание: любые места, требующие скрепления пластиковых деталей, можно заменить клеем, если вы слишком уверены в себе/ленитесь.

Распечатайте все детали из любого материала/цвета, который вам нужен.
(необязательно, но полезно) Используйте метчик для резьбы во всех отверстиях для винтов.
Начать сборку
Нажмите темы для кнопки. Если у вас нет крана, вы можете использовать кнопку для создания потоков. Возможно, вам понадобится напильник, чтобы убедиться, что кнопка подходит, если у вас нет крана.
Запрессуйте светодиод диаметром 3 мм в основной корпус. Можно добавить клей, но прижимная посадка должна хорошо держать его.
Запрессуйте светодиод диаметром 5 мм в основной корпус. Клей можно добавить, но это не обязательно.

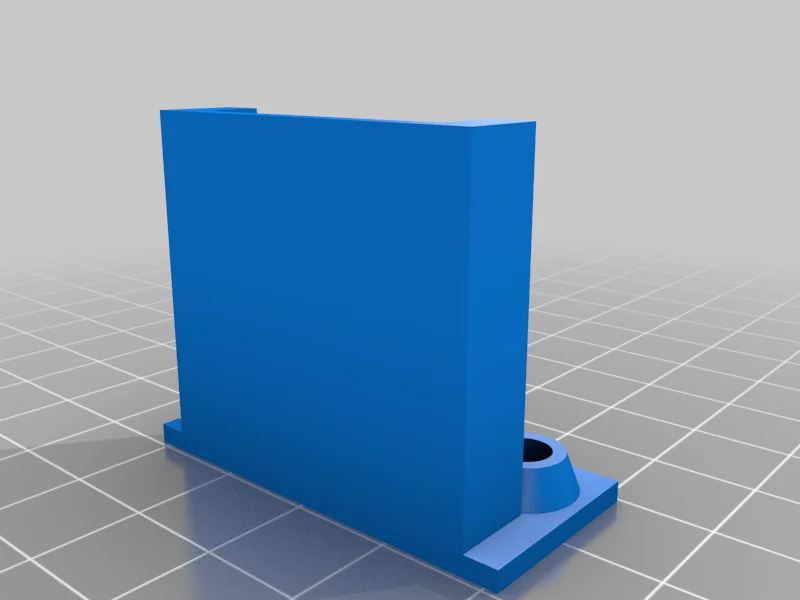

Поместите удлинитель SD-карты в лоток для SD-карты и прикрепите к корпусу с помощью винтов или клея. Для этого может потребоваться длинная отвертка, которая сможет пройти через решетку вентилятора, или очень короткая, которая поме��тится в корпус. Это легче сделать, прежде чем что-то еще будет мешать.
(Необязательно) Прикрепите передний вентилятор винтами.

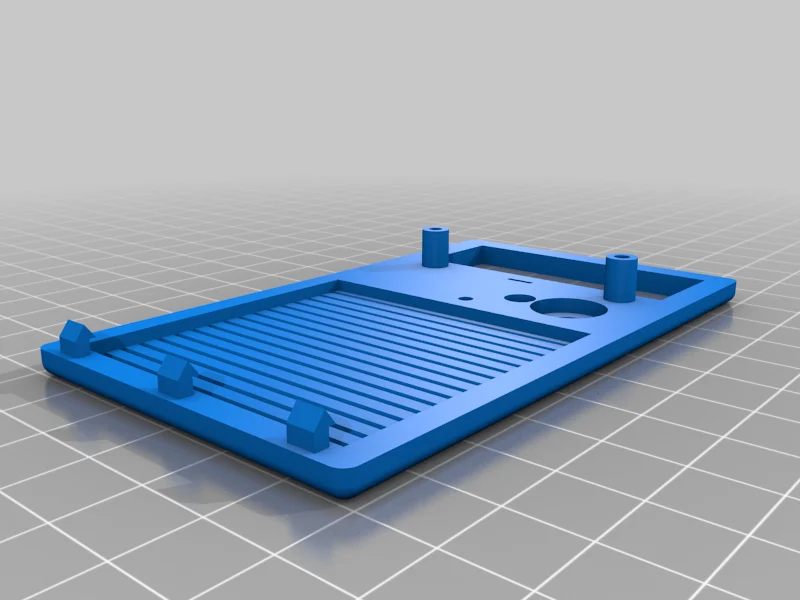

Винт/клей на передней панели. Убедитесь, что светодиоды видны и кнопка не застревает.

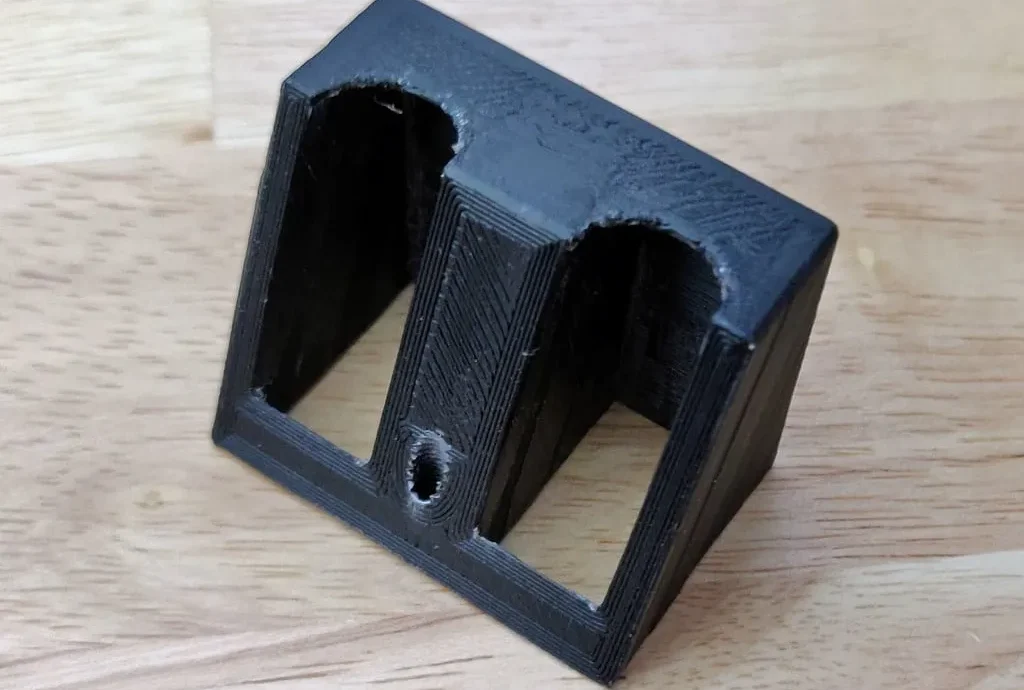

Поместите адаптеры HDMI в держатель HDMI, но не устанавливайте их в корпус.

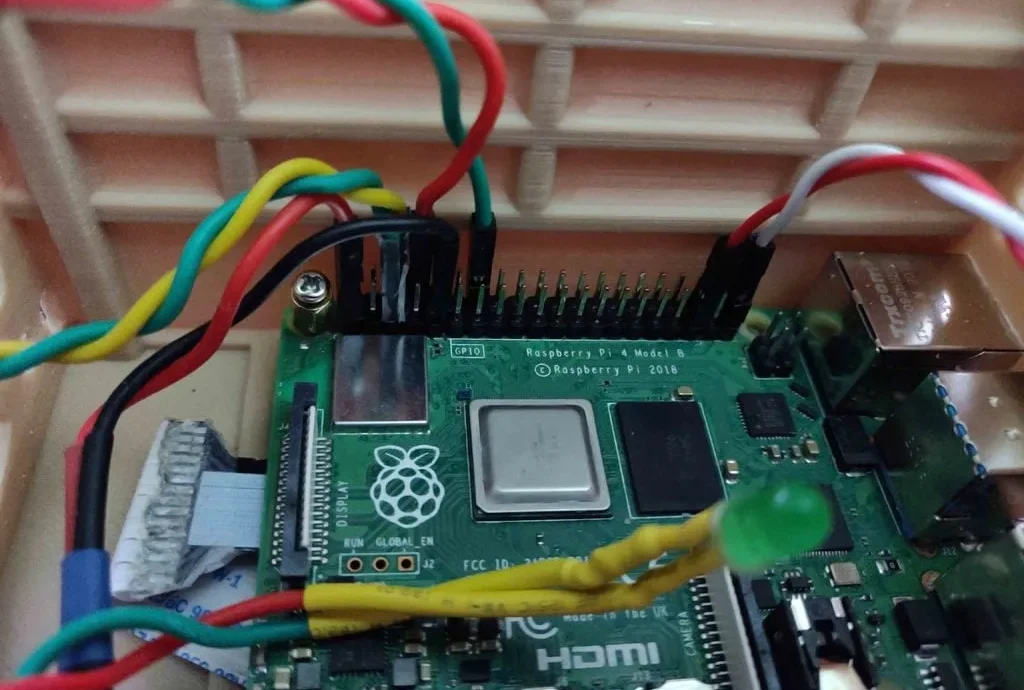

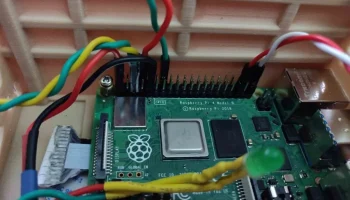

Подключите провода �� разъему GPIO.
(Необязательно) Сделайте простой разветвитель для вентиляторов процессора/корпуса. У меня вентиляторы подключены к 3,3 В (контакт 1) и земле (контакт 9). Вентиляторы могут использовать контакт 3,3 В или 5 В для питания и любое неиспользуемое заземление.
Кнопка подключается к контактам 5/6 (полярность не имеет значения).
Светодиод питания подключается к контактам 8 (+) и 14 (-).
Светодиод GPIO подключается к контактам 37 (+) и 39 (-).
Подключите все провода, разъемы и удлинитель карты micro SD к Raspberry Pi, прежде чем осторожно поместить его в футляр. На этом этапе все кабели/удлинители должны быть подключены к Raspberry Pi, но это не так. (примечание: если вы используете ICE или низкопрофильные радиаторы, их не следует прикреплять на этом этапе)
Завершить сборку
Используйте латунные прокладки/крепления/стойки от кулера, чтобы прикрутить Raspberry PI к корпусу. Эти 4 латунные детали теперь должны проходить через точки крепления Raspberry Pi в корпус.
Добавьте термопасту или термопрокладку на процессор и прикрепите кулер процессора с помощью прилагаемых винтов.
Прикрутите держатель HDMI.
Прикрутите удлинитель USB-C
Вверните аудиоразъем
Прикрепите задний вытяжной вентилятор.

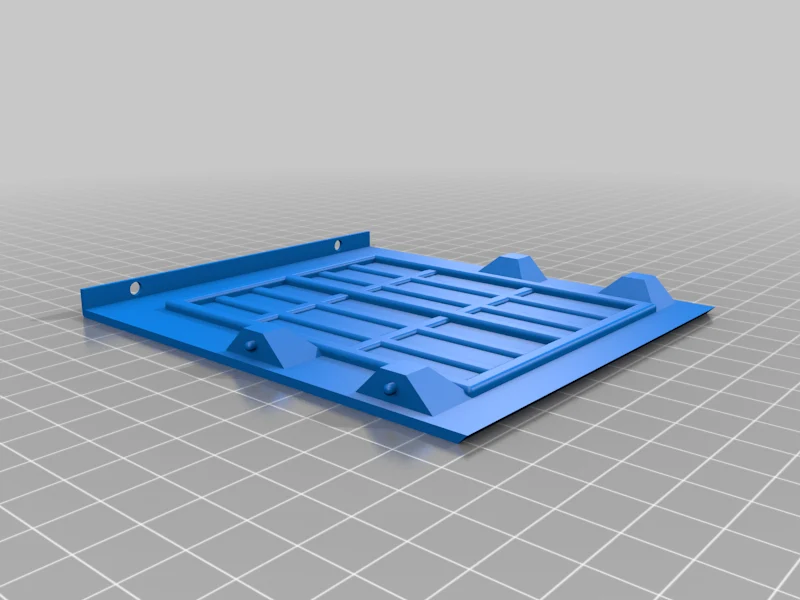

Наденьте боковую панель и вставьте винты с накатанной головкой.
настройка config.txt
(Дополнительная настройка разгона. Используйте самостоятельно.
