MegaGRRL — VGM-плеер YM2612

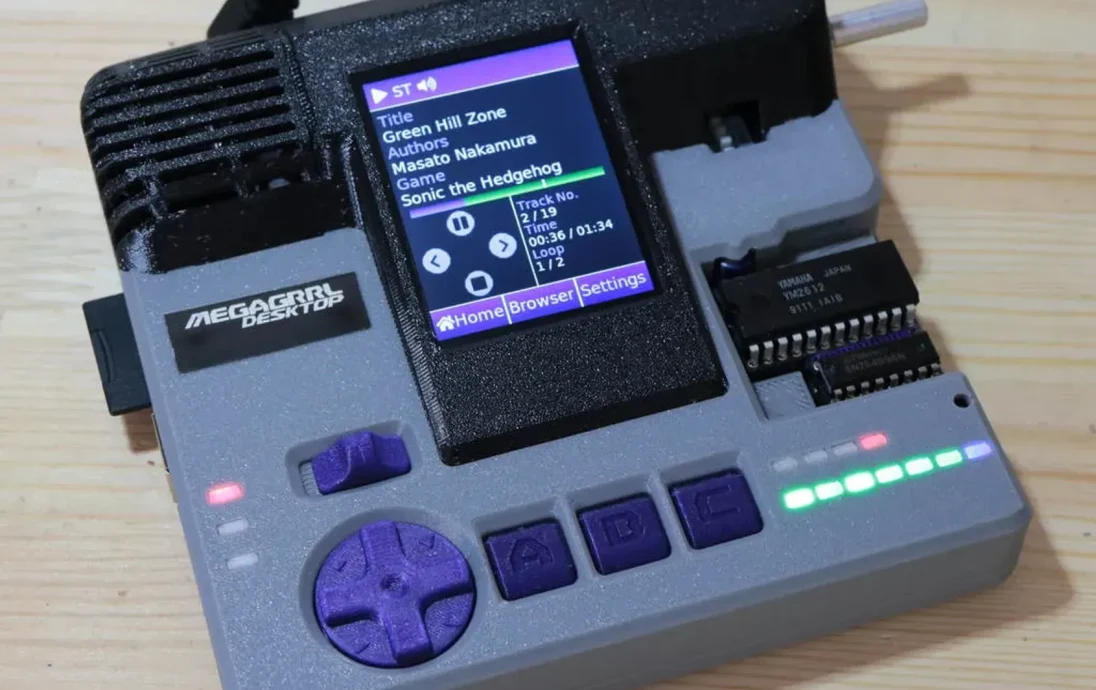

MegaGRRL — это аппаратный VGM-плеер Sega Genesis/MegaDrive на базе ESP32. Использование настоящих FM-чипов YM2612 и YM3438 для воспроизведения музыки из таких игр, как Streets of Rage и других. Он разработан Kunoichi Labs, подробности и видео здесь: https://hackaday.io/project/169129-megagrrl-desktop.

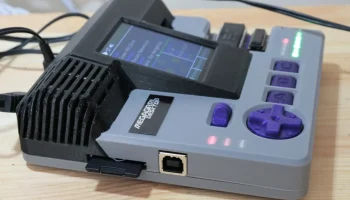

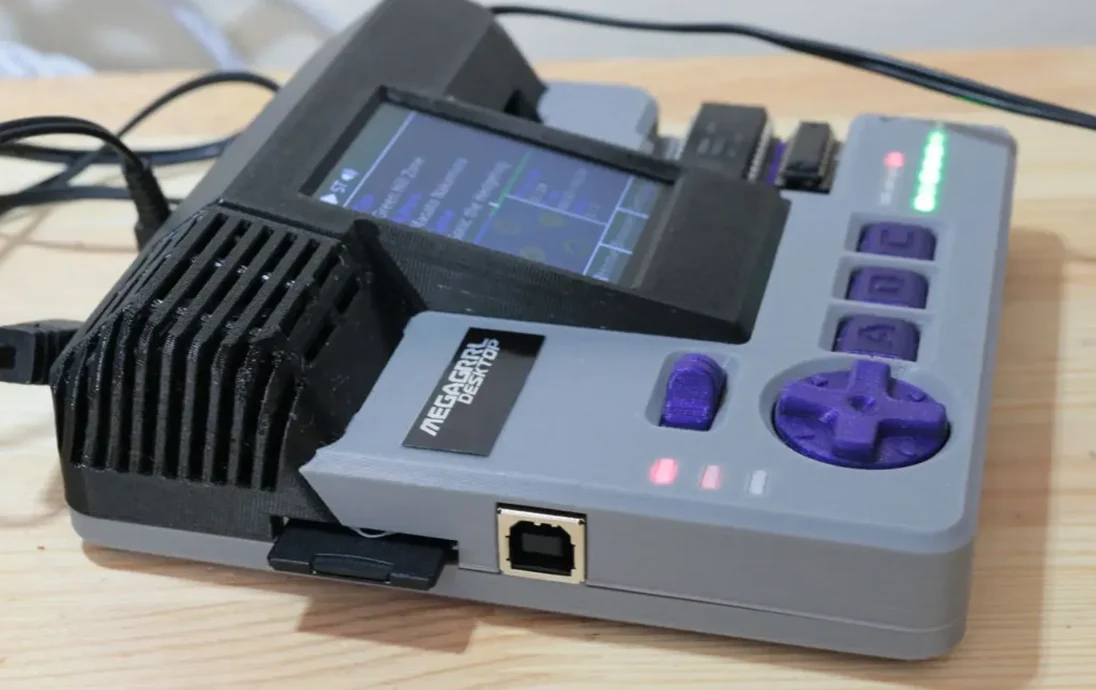

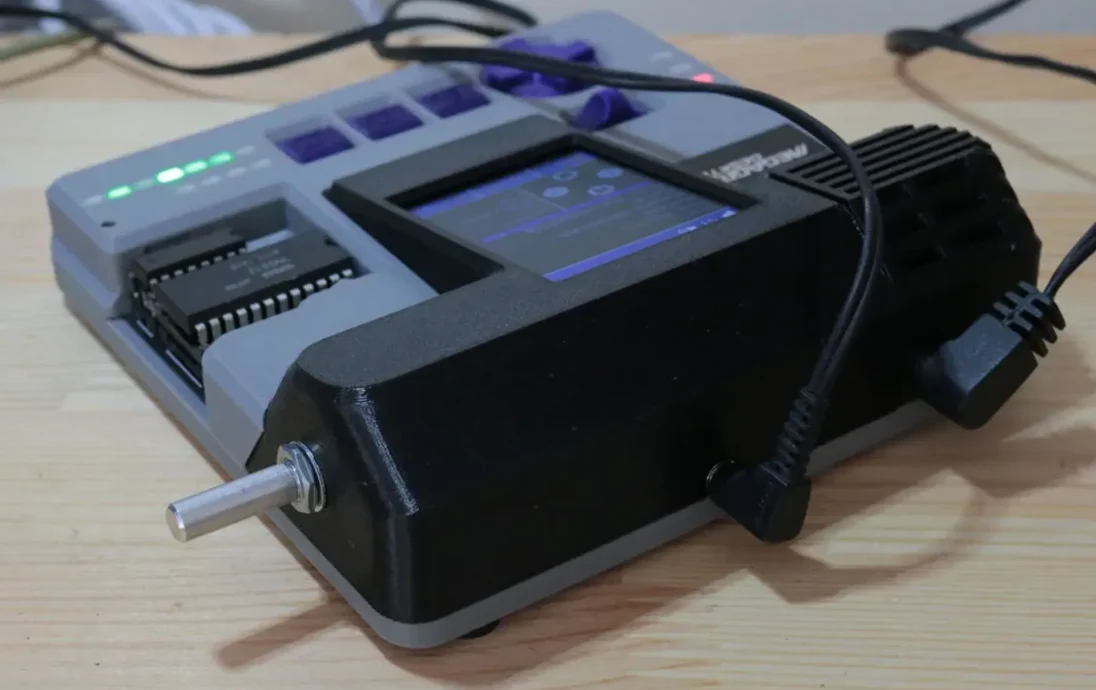

Это корпус для настольной версии с ЖК-экраном 2,4 дюйма. Подробнее о том, как сделать свой собственный, можно прочитать здесь: https://git.agiri.ninja/natalie/MegaGRRL_Desktop.

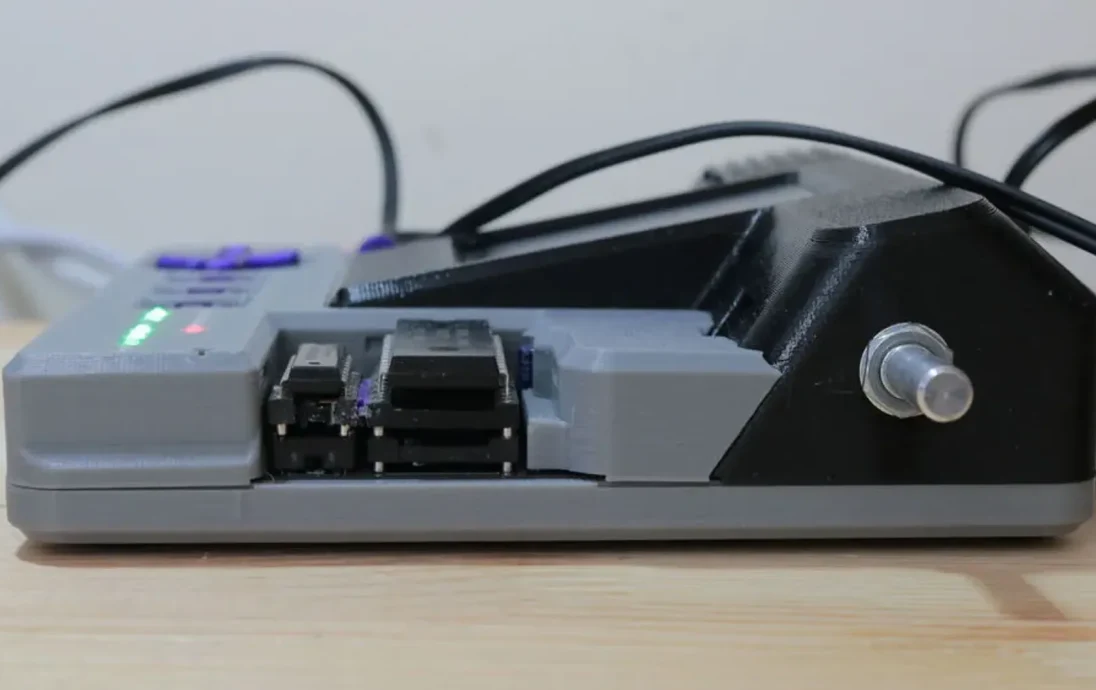

Корпус оптимизирован для 3D-печати FDM и состоит из нескольких отдельных частей для обеспечения наилучшего качества отделки и надежного удержания кнопок и крестовины на месте. Все функции и порты MegaGRRL доступны при установленном чехле.

Обзор печати

Это мои рекомендации по их печати, перед загрузкой детали были сориентированы в правильную ориентацию печати в файлах .stl, поэтому нет необходимости что-либо переориентиров��ть.

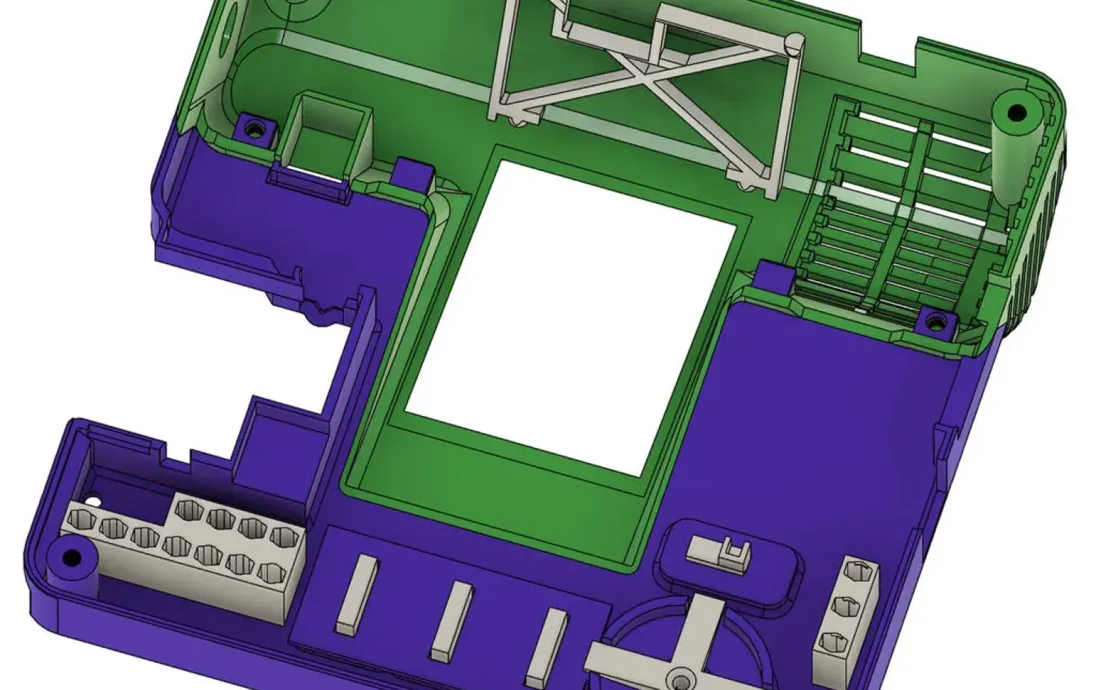

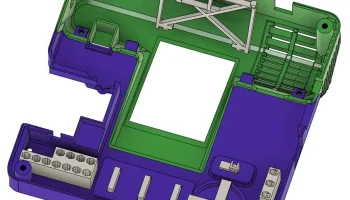

Верхняя часть корпуса собрана как две отдельные части по двум причинам:

Я думаю, что тепло от радиатора регулятора напряжения может деформировать/расплавить PLA-пластик вокруг него, поэтому вентиляционные отверстия/крышка экрана напечатаны из PETG, который имеет гораздо более высокую температуру стеклования. Мой первый тестовый отпечаток был сделан из PLA, и он прошел нормально, так что, похоже, вентиляционны�� отверстия делают свою работу.
Это позволяет добиться наилучшего внешнего вида поверхностей вокруг кнопок и экрана при минимальном использовании вспомогательного материала.
Требования
Некоторые компоненты расположены очень близко к краю платы, где находится корпус, в частности, 74HCT595N на IC2 должен быть установлен непосредственно на печатную плату, а не в разъем, чтобы корпус мог правильно закрываться.
Этот дизайн корпуса подходит только для экрана размером 2,4 дюйма и разрешен только для версий без сенсорного экрана. Это используемая деталь: «2,4» 240x320 SPI TFT LCD модуль последовательного порта + адаптер печатной платы 3,3 В SD ILI9341"
Вам понадобятся 4 винта шириной 3 мм (м3) и 10 мм, чтобы скрепить верхнюю и нижнюю часть корпуса. Я использую винты для формирования резьбы / саморезы m3x10 мм, потому что все мои винты с резьбой m3 слишком короткие. Максимальный размер головки винта составляет около 6 мм.
Для D-Pad требуется либо винт m2x8 мм, либо суперклей и нить принтера диаметром 1,75 мм. Я предпочитаю использовать винт для первоначального размещения, затем можно использовать клей, как только все будет хорошо совмещено.
Поддерживает

Большинство деталей печатаются без каких-либо поддержек. Часть передней части верхней части тела — единственная, для которой требуются опоры. Рекомендуемые места опор должны быть видны в файле .3mf.

Печать деталей
Мелкие детали из PLA

Рекомендуемая высота слоя 0,2 мм и сопло 0,4 мм:

Кнопка-v4-printable.stl
B Кнопка-v4-printable.stl
Кнопка C-v4-printable.stl
D-Pad-ControlArm-v6.stl
FMLED-LightGuide-v1-printable.stl
PowerLED-LightGuide-v1-printable.stl
Power-Switch-Arm-v4-printable.stl

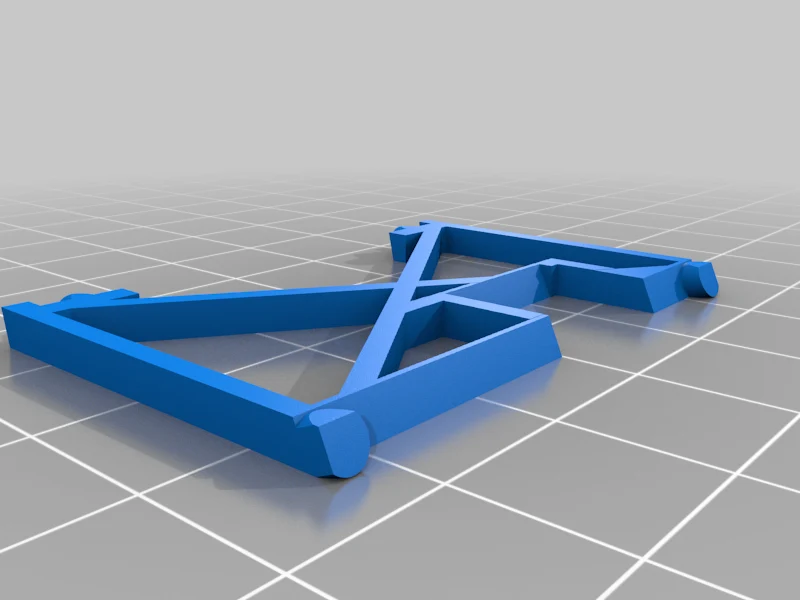

Upperbody-retainer-v5.stl
Детали из PLA с мелкими деталями

Рекомендуемая высота слоя 0,1 мм, или переменная высота слоя и сопло 0,25 мм, или печать смолой — детали лучше всего видны с соплом меньшего размера, однако они все равно будут работать нормально, если печатать с соплом большего размера.

DirectionalPad-v7.stl
Выключатель питания-v3.stl
Крупногабаритные детали из PLA

Рекомендуемая высота слоя 0,2 мм и сопло 0,4 мм:

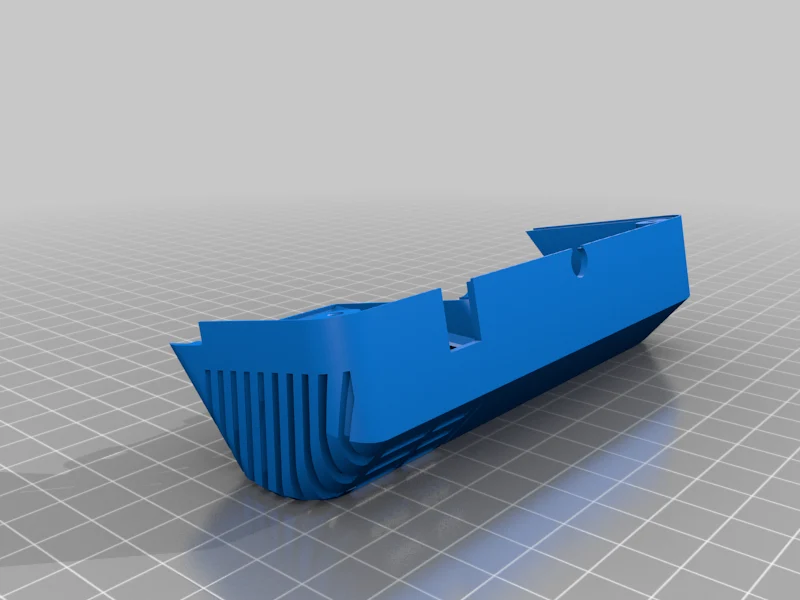

Нижняя часть тела-shell-v2.stl

Распечатайте только один из них, а не оба:

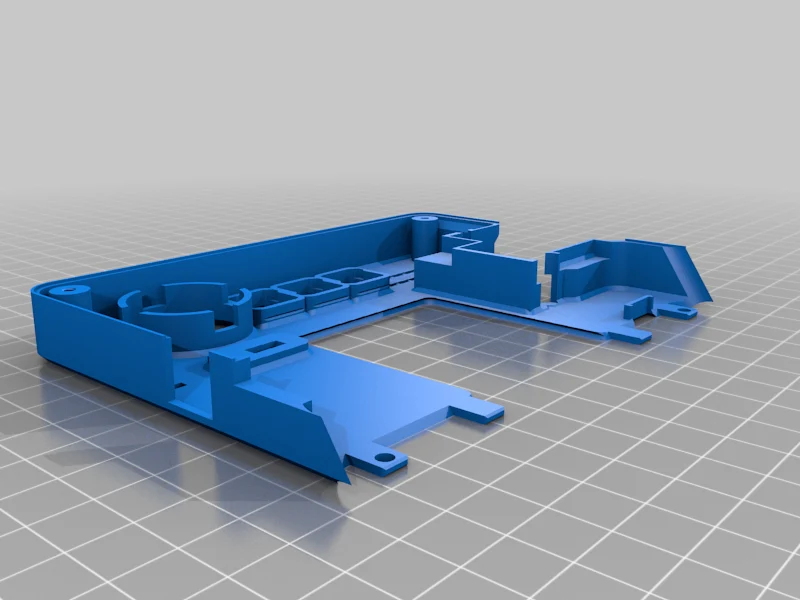

Верхняя часть тела, передние кнопки, v7.3mf
Upperbody-front-buttons-v7-printable.stl — то же, что и .3mf, но вам нужно будет указать выступы для опор, которые будут созданы вокруг кнопки питания и
Очистить детали PETG

Рекомендуемая высота слоя 0,1 мм и сопло 0,25 мм, однако должно работать и с соплом 0,4 мм. Рекомендую включить глажение в слайсере для лучшей передачи света.

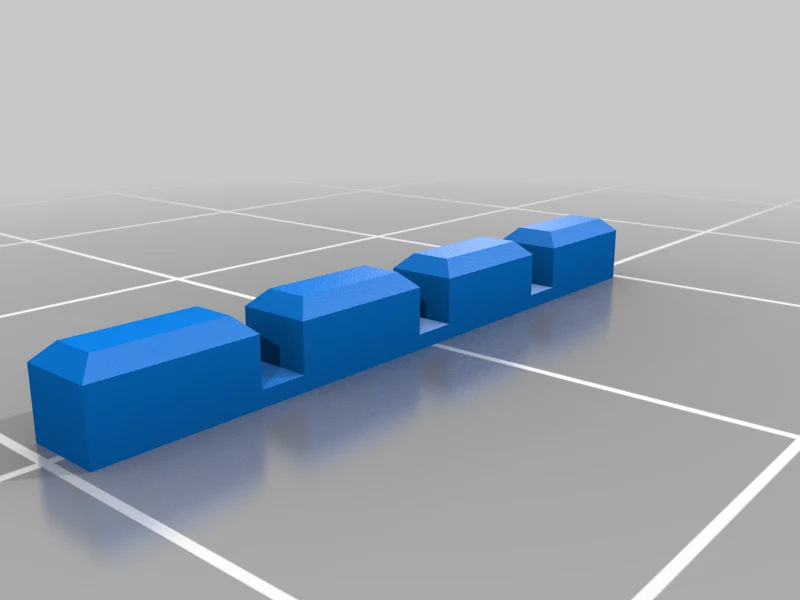

FMLED-4 LED-v3.stl

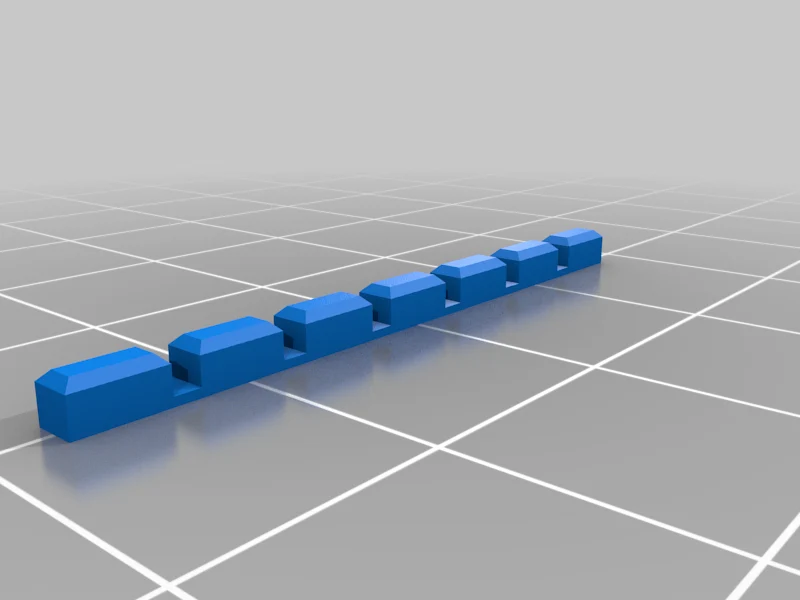

FMLED-7 LED-v3.stl
PowerLED-3LED-v2.stl
Большие детали PETG

Рекомендуемая высота слоя 0,2 мм и сопло 0,4 мм:

LCD-Arm-v2-printable.stl
Верхняя часть-задние дефлекторы&экран-v7-printable.stl
Сборка
Очистите вспомогательный материал вокруг слайдера кнопки питания и чипов FM, а также части слайдера кнопки питания на передней части верхней части тела.
Удалите все свисающие перемычки с экрана «Верхняя часть тела, задние вентиляционные отверстия и экран», где находятся вкладки для u.
