Микшер громкости Deej
Что такое Дидж?
Вот репозиторий GitHub для получения подробной информации о проекте.
Дискорд-сервер Deej, здесь вы найдете много полезной информации.
Об этой модели

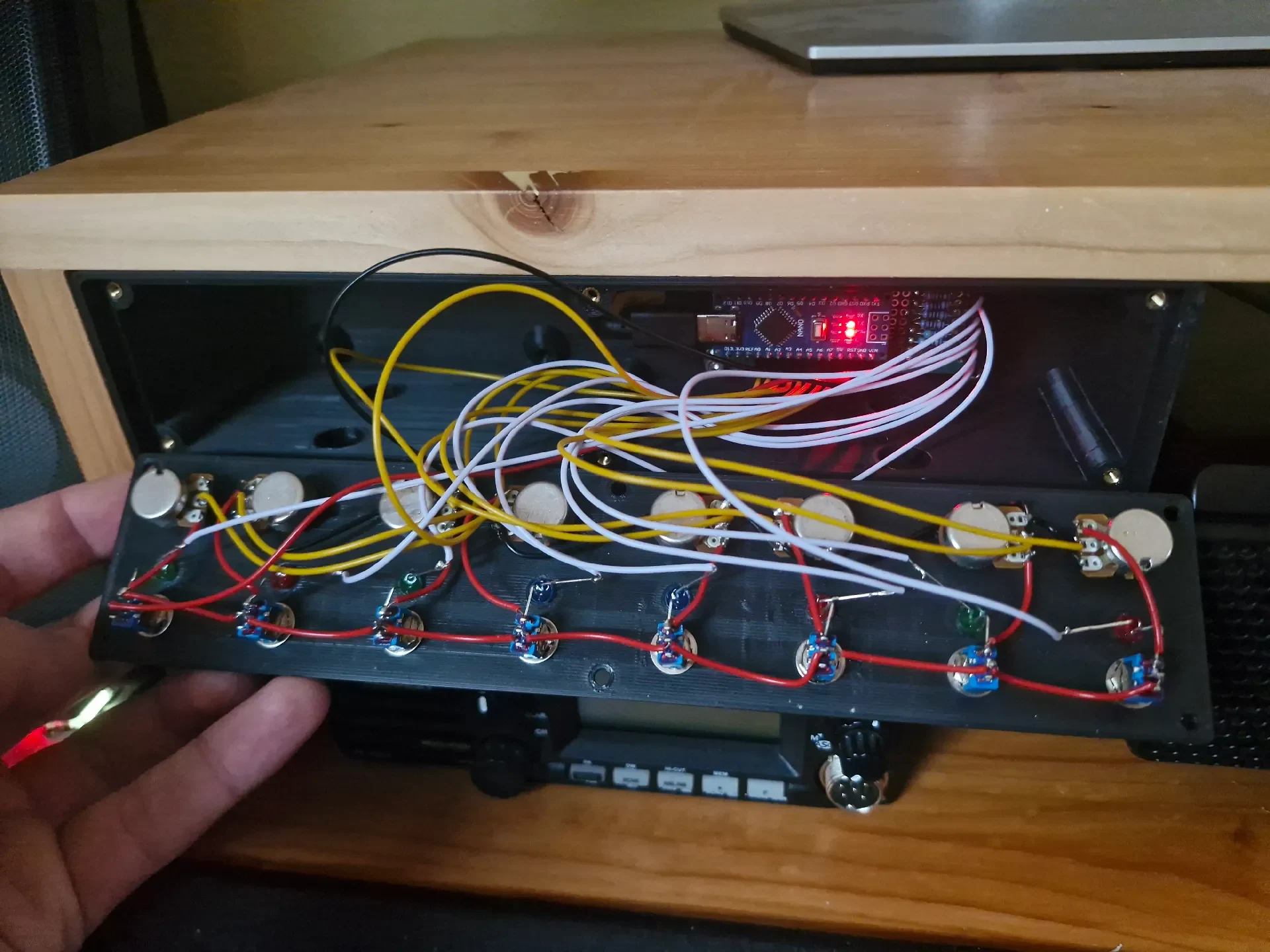

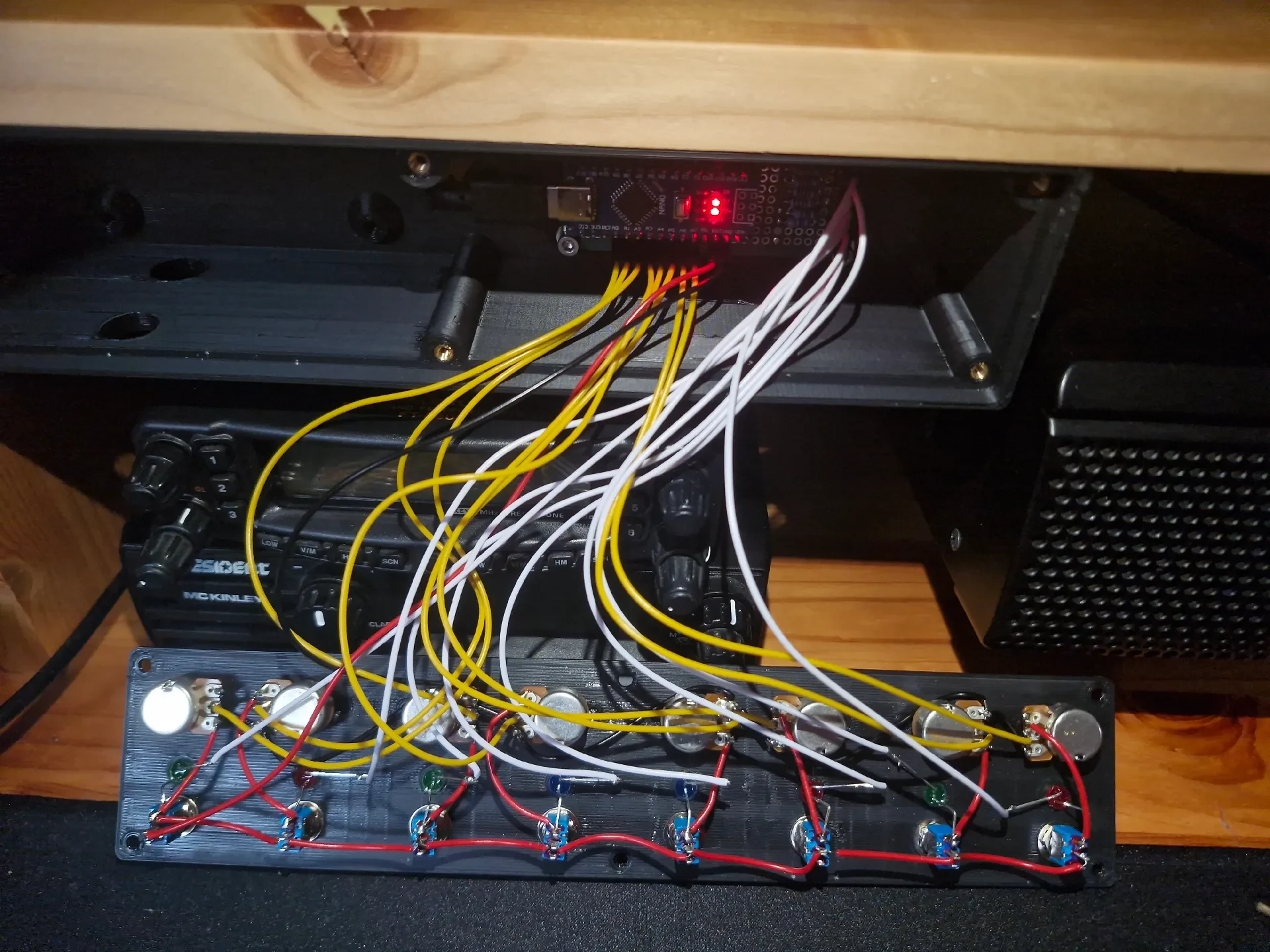

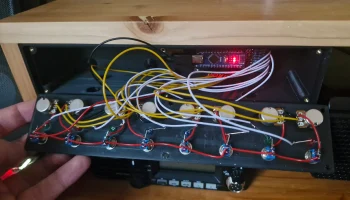

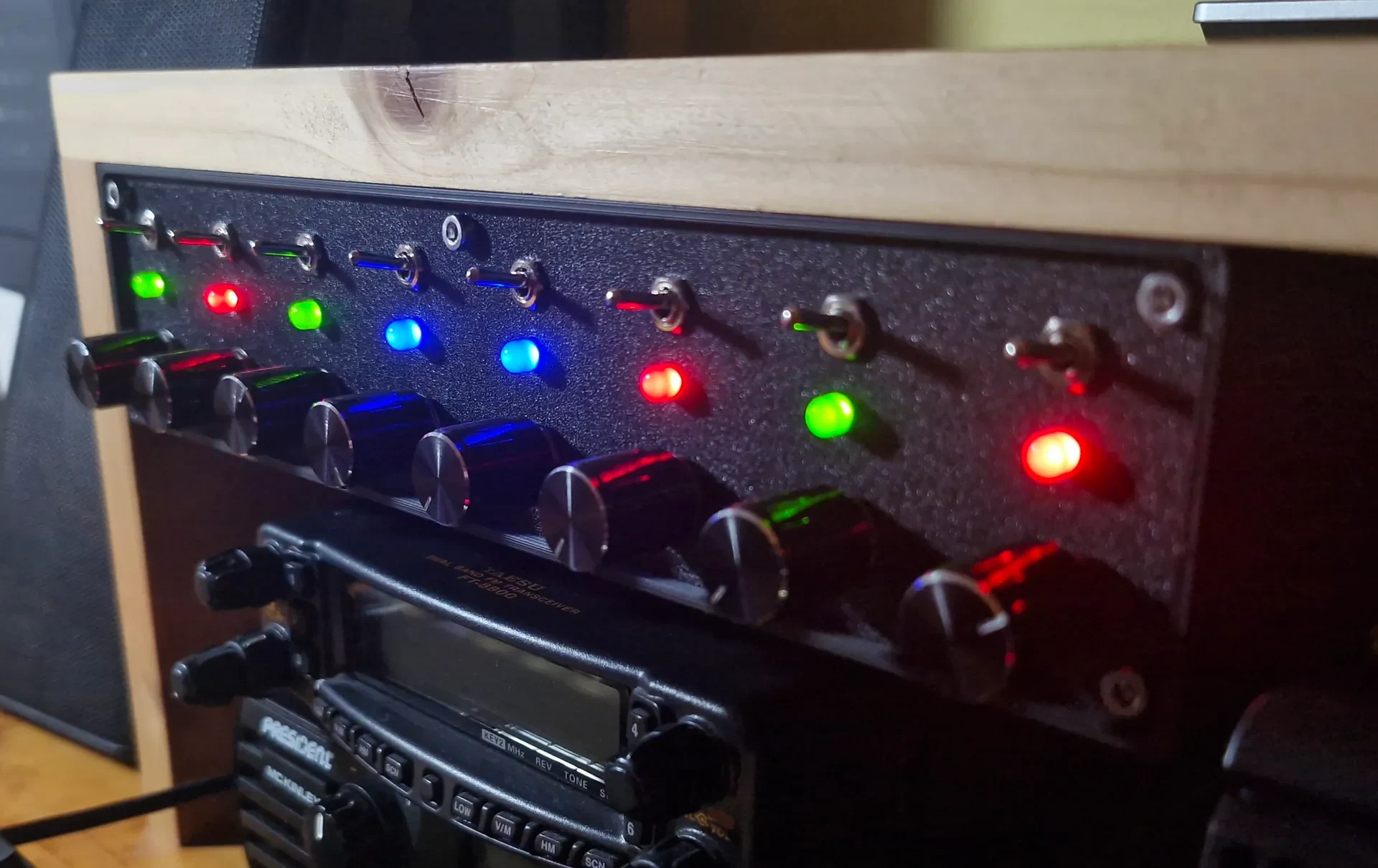

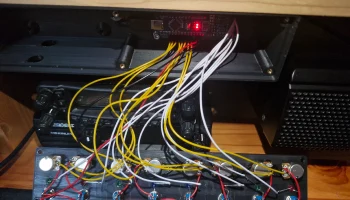

Я хотел использовать весь потенциал Arduino Nano, поэтому все 8 аналоговых контактов подключены к потенциометрам. Светодиоды и потенциометры подключаются параллельно, а переключатели отключают от них напряжение 5 В, тем самым заглушая канал. Я подключил свой таким образом, что при выключении главного переключателя отключается питание всех остальных переключателей (крайний левый, но для этой цели можно использовать любой из них). На корпусе есть 4 маленьких отверстия с одной стороны и 4 больших отверстия с другой стороны. Маленькие предназначены для крепежных винтов, которые нужно ввинтить в стол, а большие — для отвертки, чтобы вы могли ее ввинтить. К сожалению, его нельзя прикрутить в полностью собранном виде, потому что по��енциометры и перфорированная плата будут мешать отвертке. Однако это не так уж и важно, поскольку его можно легко собрать на месте. Обязательно поместите разъем заземления светодиодов и резисторы светодиодов на одно отверстие ниже на перфорированной плате. На моей плате он мешает месту крепления и винту, поэтому этот винт отсутствует.
Что вам нужно?
8 переключателей
8 светодиодов диаметром 5 мм
8 потенциометров
8 ручек потенциометра
16 термофиксированных вставок M3
16 винтов M3x6 (можно использовать и более длинные винты, но убедитесь, что отверстия достаточно глубокие)
какой-то провод
навыки пайки
ардуино нано
Перфорированный картон 30x70 мм
немного мужских заголовков
резисторы (1к для красного, 4к7 для синего и 220 для зеленого)
разъем для ардуино нано
ардуино нано
USB-кабель для подключения к компьютеру
Как построить?

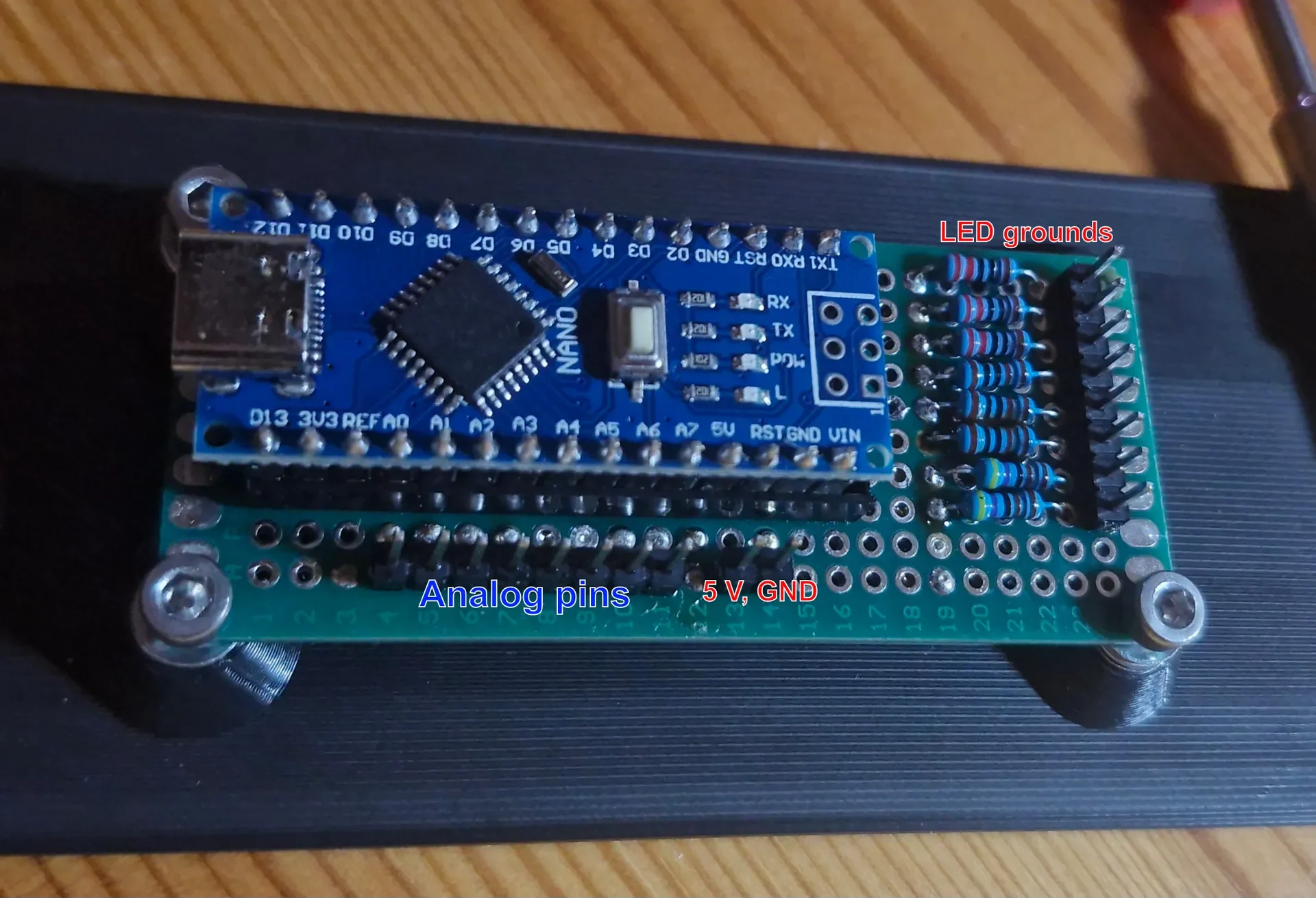

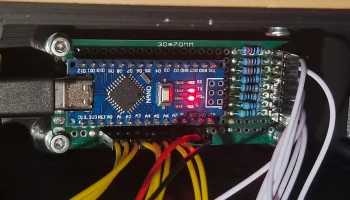

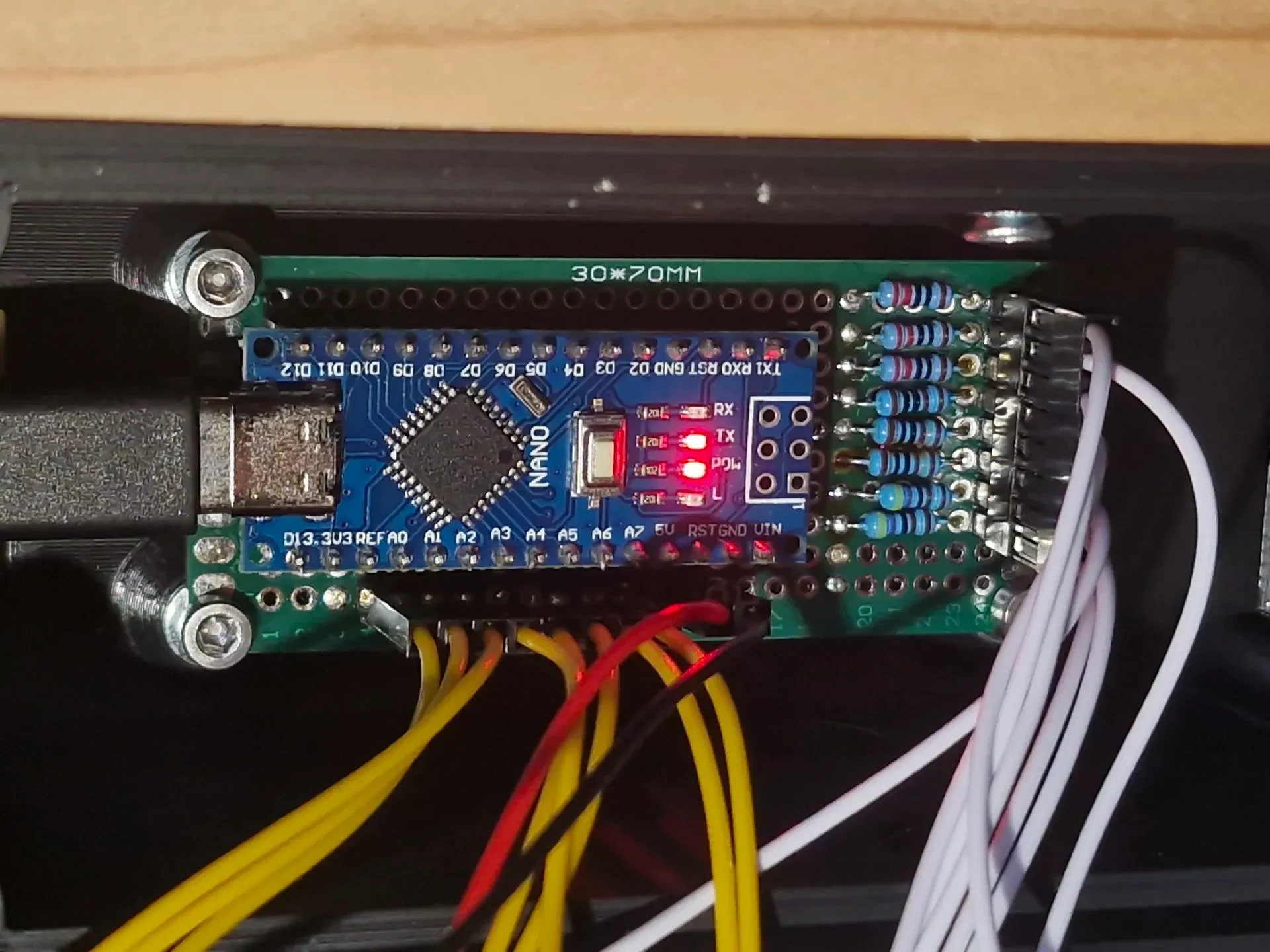

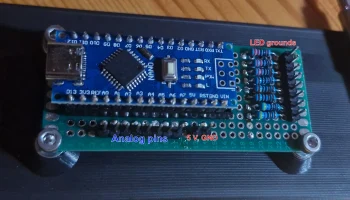

На��ечатайте одну переднюю пластину, одну заднюю пластину и один корпус. Печать без подставок. Я напечатал свой из PETG, но PLA подойдет. Вставьте термофиксирующие вставки M3 в корпус и заднюю панель, чтобы смонтировать печатную плату или перфорированную плату с помощью Arduino. На перфборде нужно поставить ардуино нано и резисторы для каждого светодиода. Я использовал значения 1k для красного, 4k7 для синего и 220 для зеленого, чтобы получить одинаковую яркость для всех. Затем переключатели соединяются вместе с одной стороны, другая сторона идет к соответствующему светодиоду и потенциометру. Обязательно поместите разъем заземления светодиодов и резисторы светодиодов на одно отверстие ниже на перфорированной плате. На моей плате он мешает месту крепления и винту, поэтому этот винт отсутствует. Обожмите гнездовые разъемы DuPont на концах проводов, выходящих из передней панели. Можно конечно просто все припаять на место, разъемы и гнездо для ардуино нано не нужны, но с ними гораздо проще разобрать, если понадобится.
