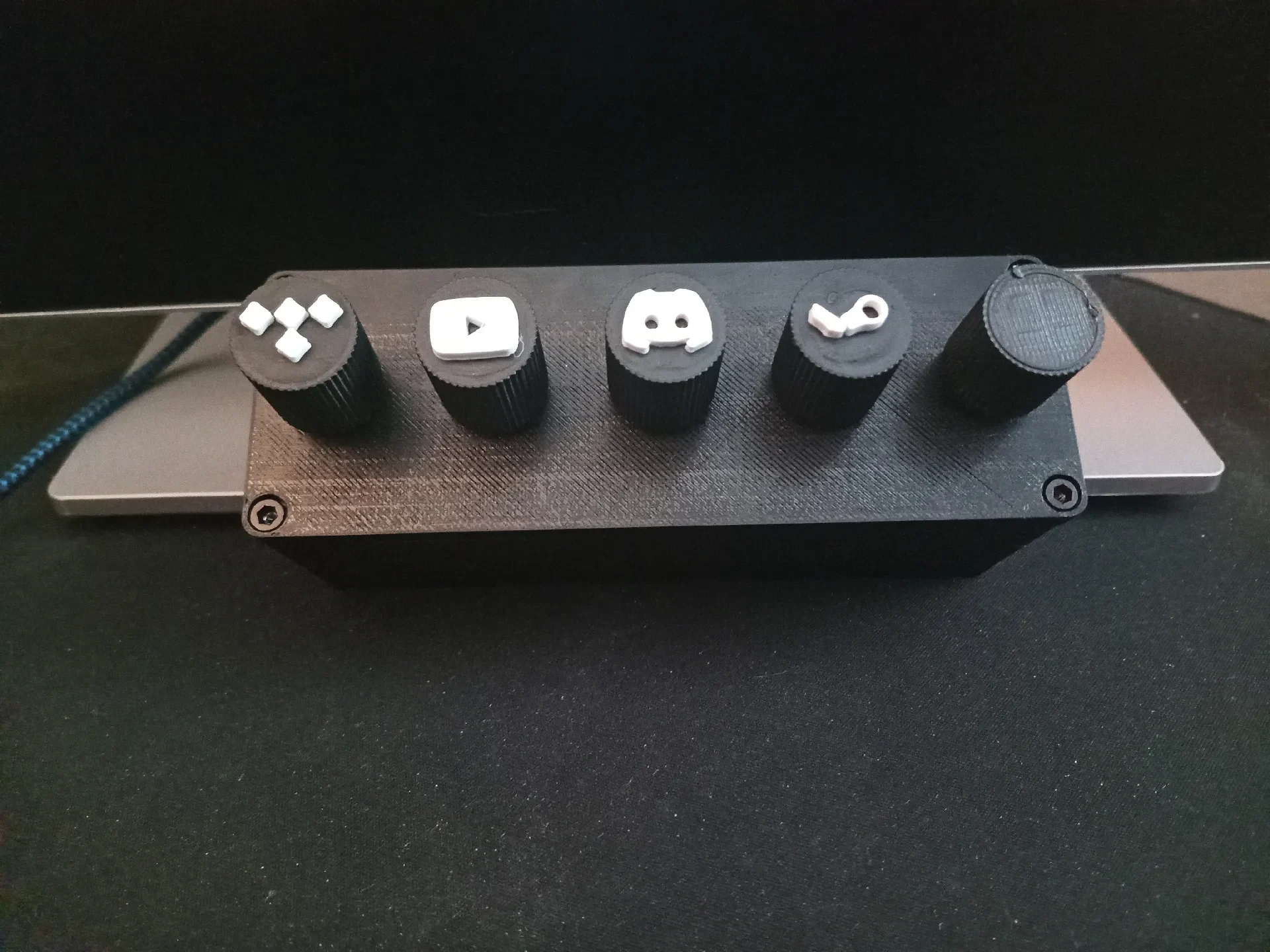

Звуковой микшер Дидж

Я использовал этот проект Github. https://github.com/omriharel/deej Здесь вы найдете все, что вам нужно знать о программировании и подключении. Я только что сделал футляр и несколько колпачков для своих циферблатов.

В этот корпус помещается Arduino Mega 2560 и 5 стандартных потенциометров 10К.

Используемые детали:

Arduino Mega 2250 (38x55 мм) https://www.amazon.com/dp/B0BXDNF6Z6?ref=ppx_yo2ov_dt_b_fed_asin_title

5 10 тыс. потенциометров

6 винтов M3

6 латунных вставок M3 (припрессовать к детали с помощью паяльника)

Если вы используете тот же Arduino, обратите внимание, что это клон, и Windows устанавливает неправильный драйвер для этого чипа «CH340G». Вам нужно будет найти правильный драйвер.

На дне корпуса имеются выступы для установки платы. Отверстие сзади предназначено для того, чтобы USB-кабель входил в штыри и обертывал их перед подключением к Arduino, чтобы предотвратить усталость кабеля/порта.
