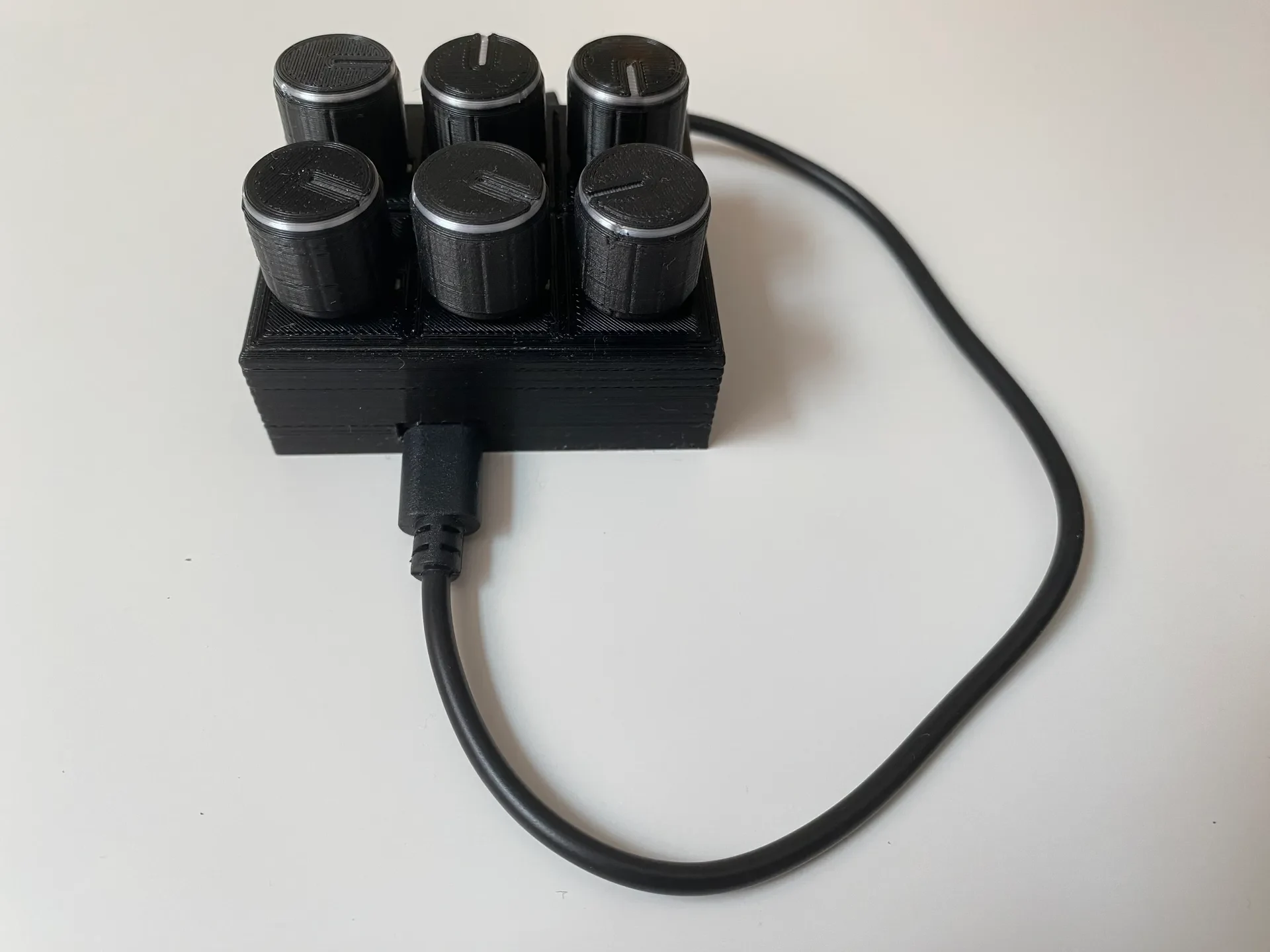

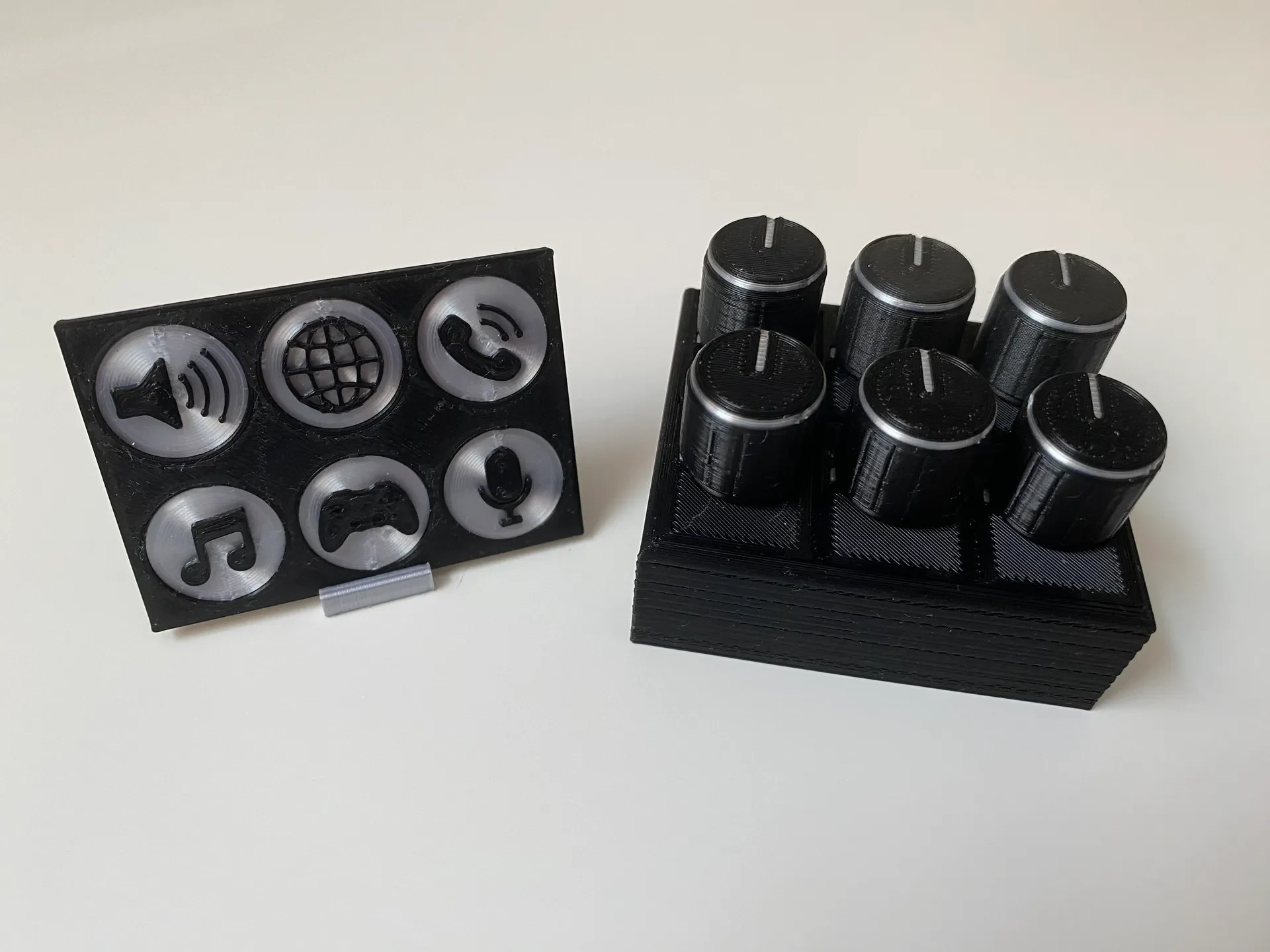

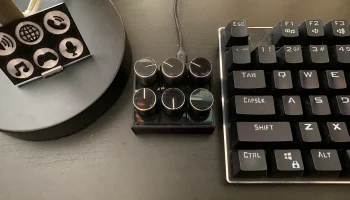

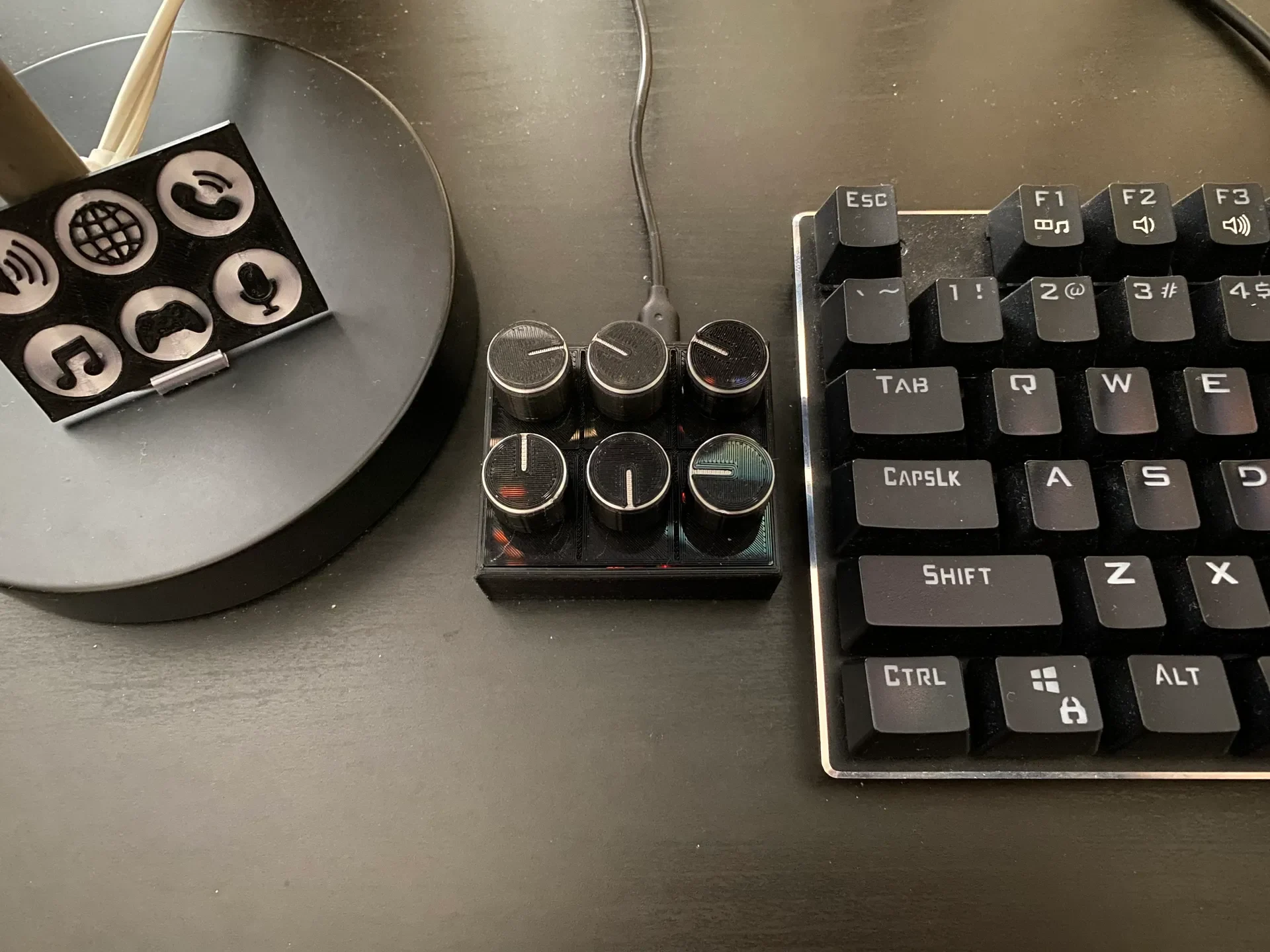

Корпус, ручка и этикетка микшера громкости Deej............

При поддержке Диджа.

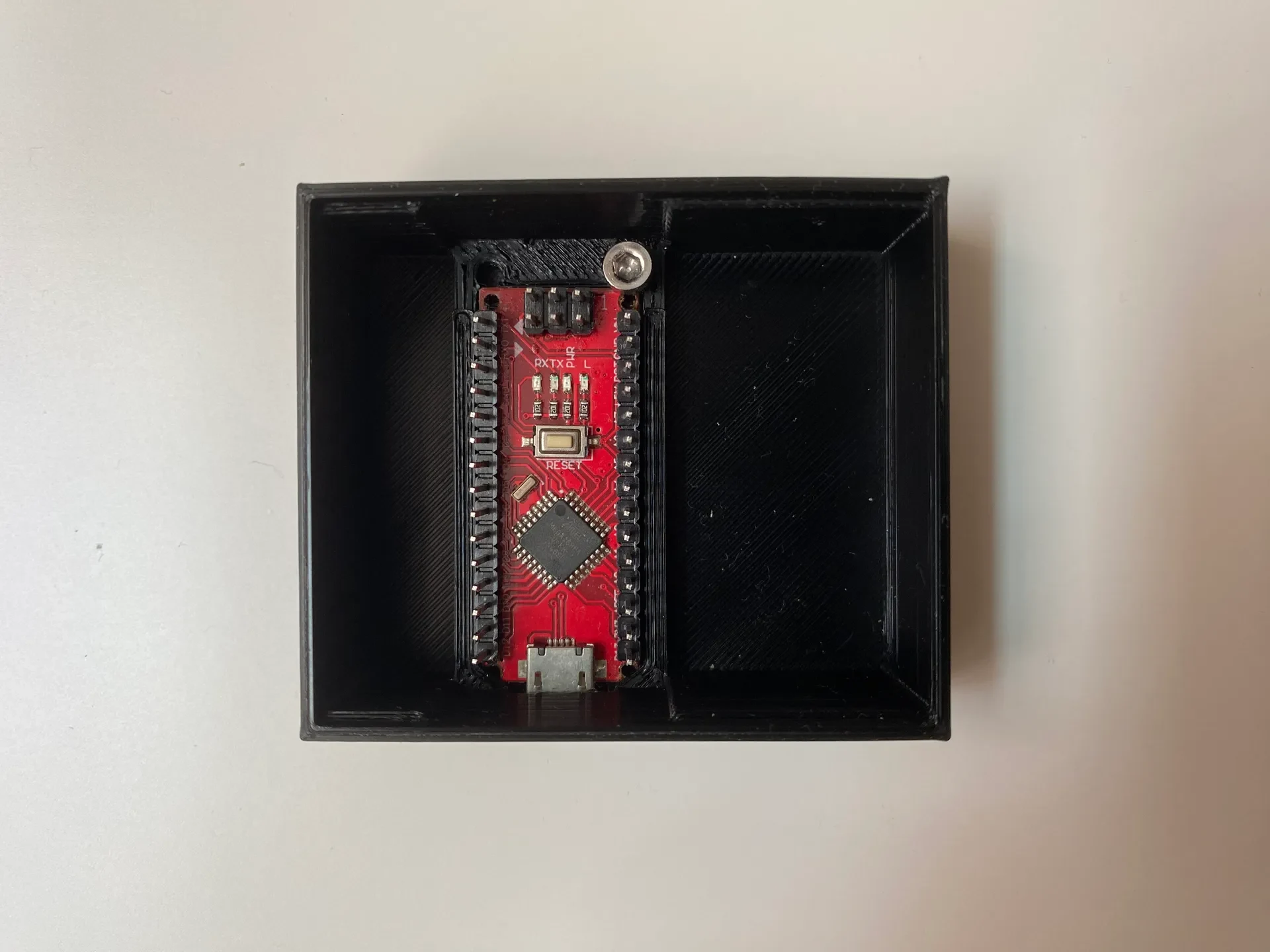

Моей целью было сделать его настолько маленьким, насколько это возможно, и создать конструкцию, в которой не использовались бы винты, за исключением одного дополнительного винта M3, который удерживает Arduino nano на месте.

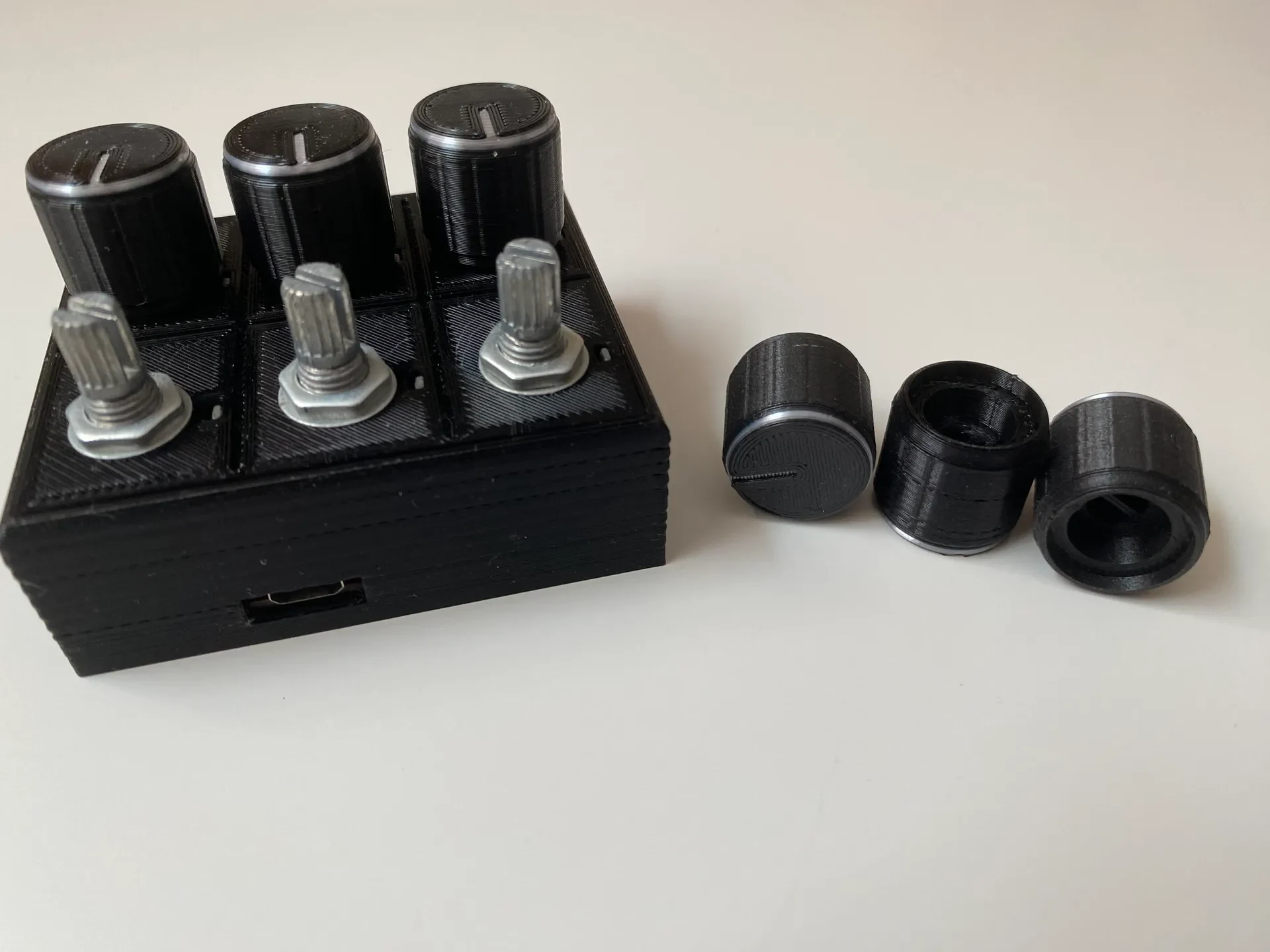

Лицевая панель вставляется в нижнюю часть корпуса и остается плотно прилегающей. Для этой посадки предусмотрен допуск 0,10 мм, который подходит для используемого мной пластика и моего принтера.

Если вам это не помогло, попробуйте отрегулировать детали в Fusion или рассмотрите возможность использования альтернативной конструкции, в которой для соединения деталей корпуса используются винты M4 диаметром 6 мм.

Благодарим АльпоХассинена за разработку нанодержателя.

Используемые материалы:

Потенциометр 6x10k (с шайбой и гайкой в комплекте).
1x Arduino Nano (клон).
1x6 мм винт M3
Провод 22 AWG (8 цветов).

Советы по сборке:

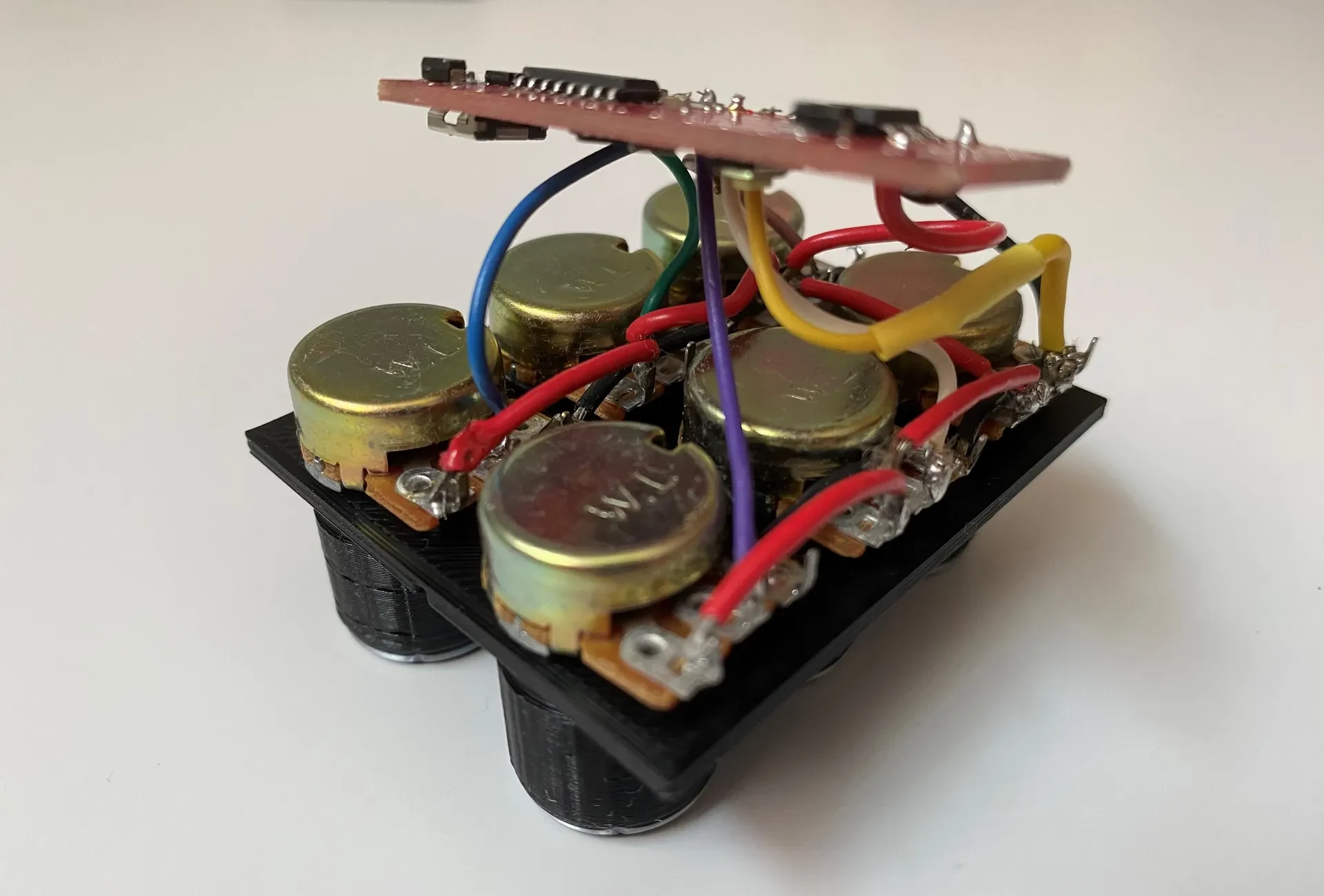

Подключите потенциометры к макетной плате, чтобы облегчить изгиб штырей.

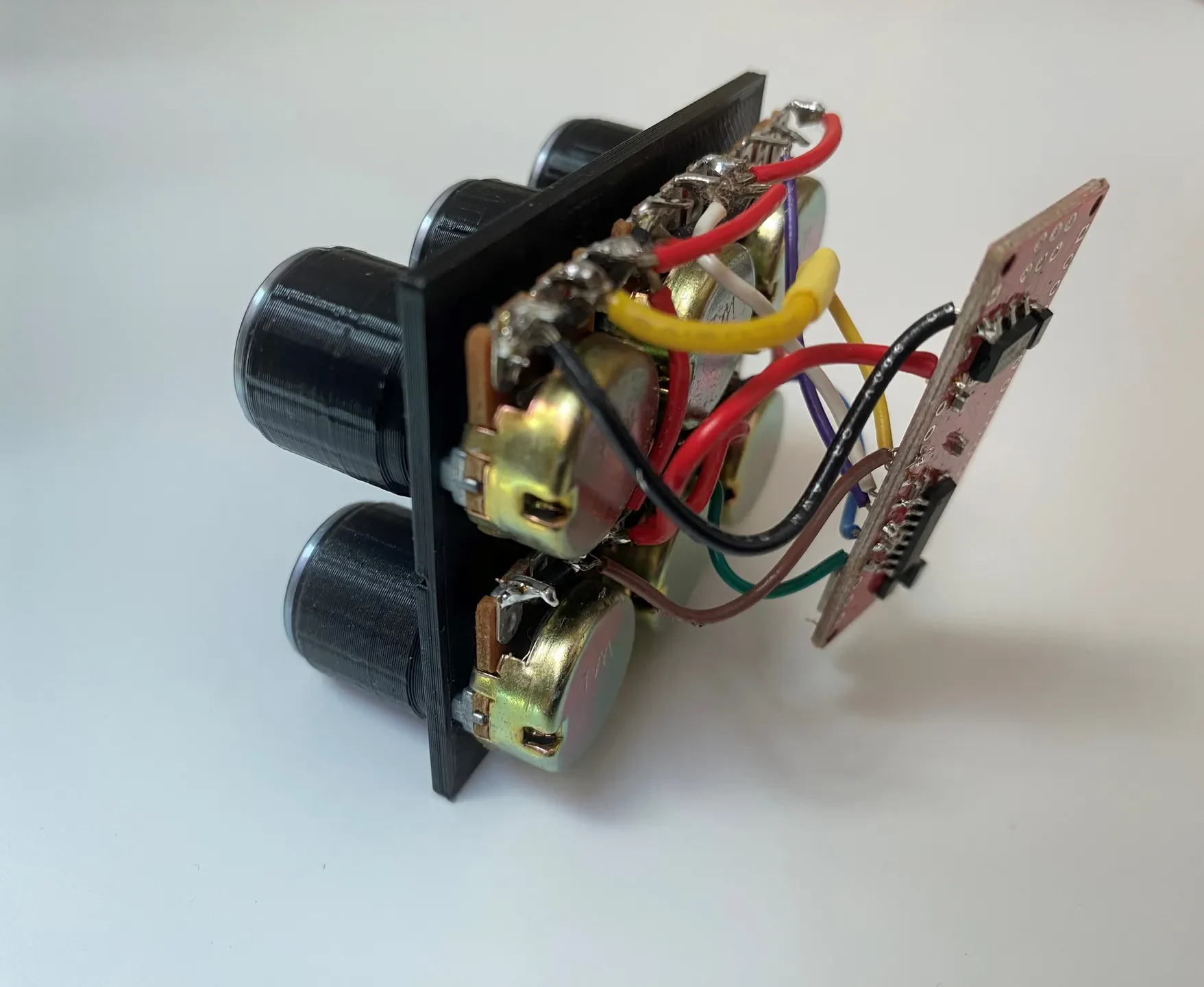

Перед пайкой закрепите потенциометры на скользящей верхней части.
Чтобы напечатать разноцветную ручку на 3D-принтере, запустите изменение цвета на отпечатке на 0,4 мм и 1,4 мм.
