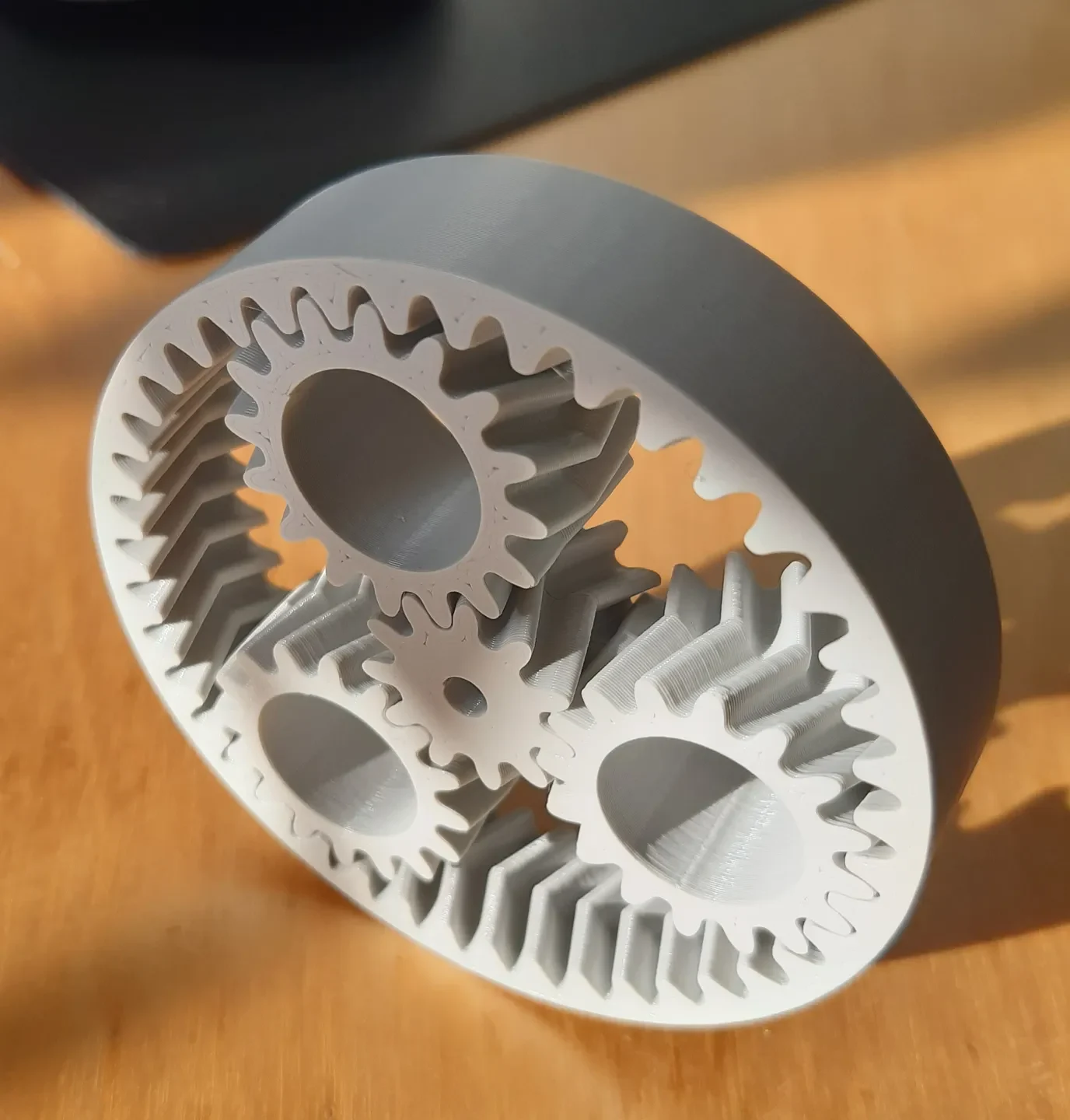

Планетарная передача "елочка"

Я потратил много времени на программирование геометрии шестерен, чтобы добиться правильного профиля зубьев. Это не просто эвольвентные передачи. Геометрия спроектирована таким образом, что напоминает работу зубофрезерования. Это позволяет получить правильную форму корня зуба, включая галтели и подрезы, даже для шестерен с небольшим количеством зубьев — у Солнца 11 зубьев и нет смещения профиля.

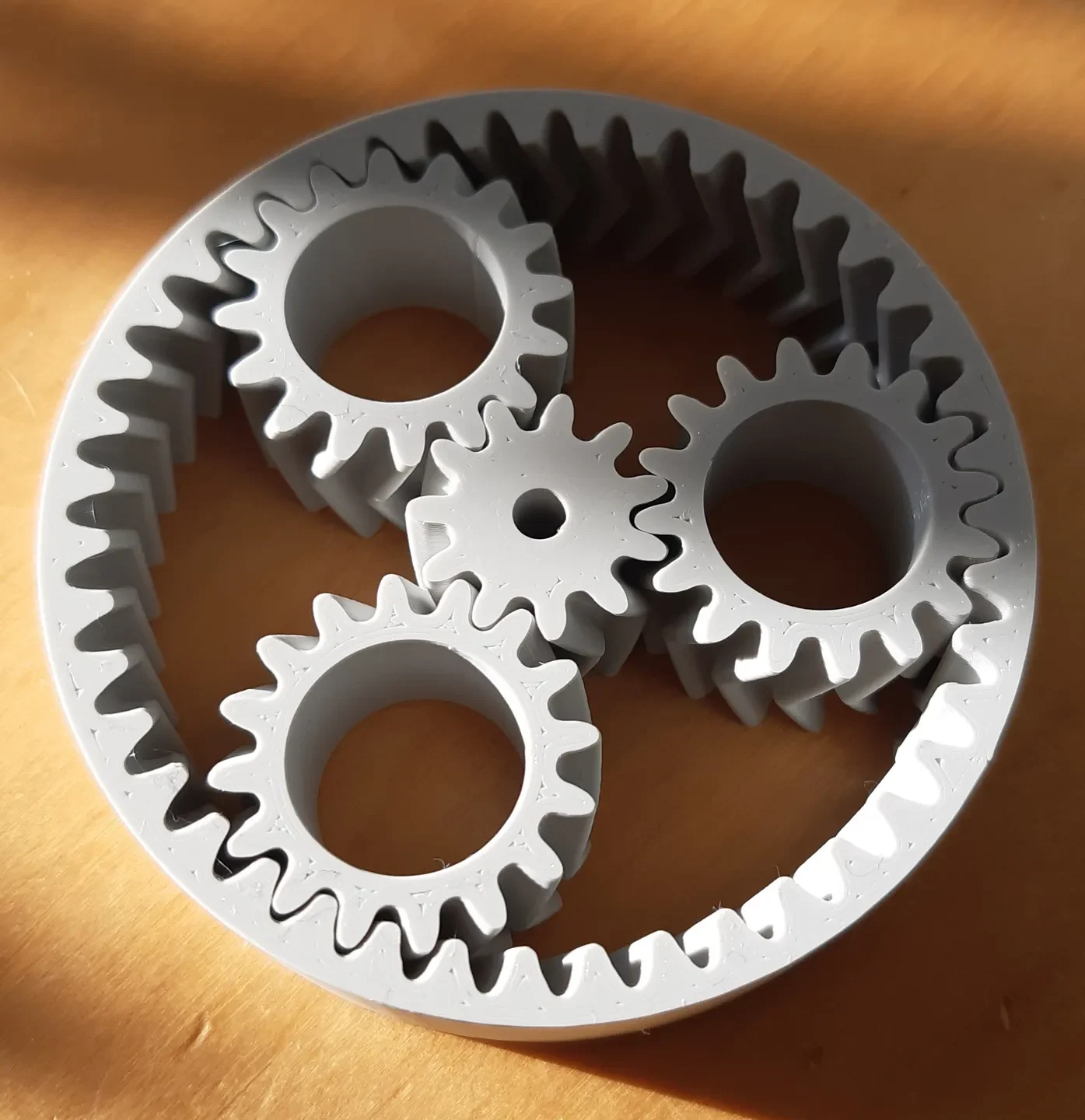

У Солнца 11 зубов, а у планет — 16. В кольце должно быть 11 + 2*16 = 43. Ни одно из этих чисел не делится на три, что затрудняет определение на глаз равного расстояния между планетами. Но это возможно, поскольку 11+43=54 делится на три.

Солнце расколото надвое — иначе собрать шестеренки было бы невозможно. Это также означает, что после завершения работы он не развалится.
