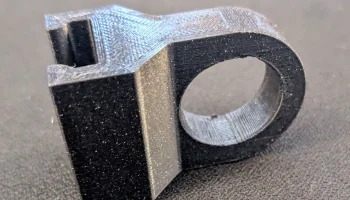

Ручка с электрической вилкой - Schuko / CEE-7-7 / IEC

О

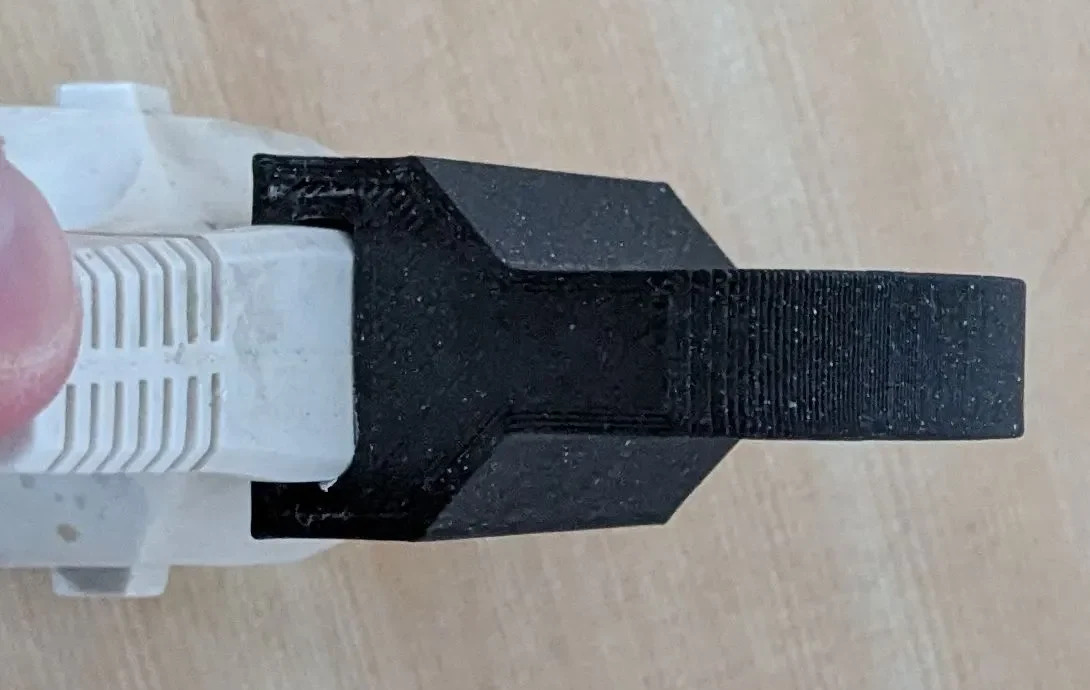

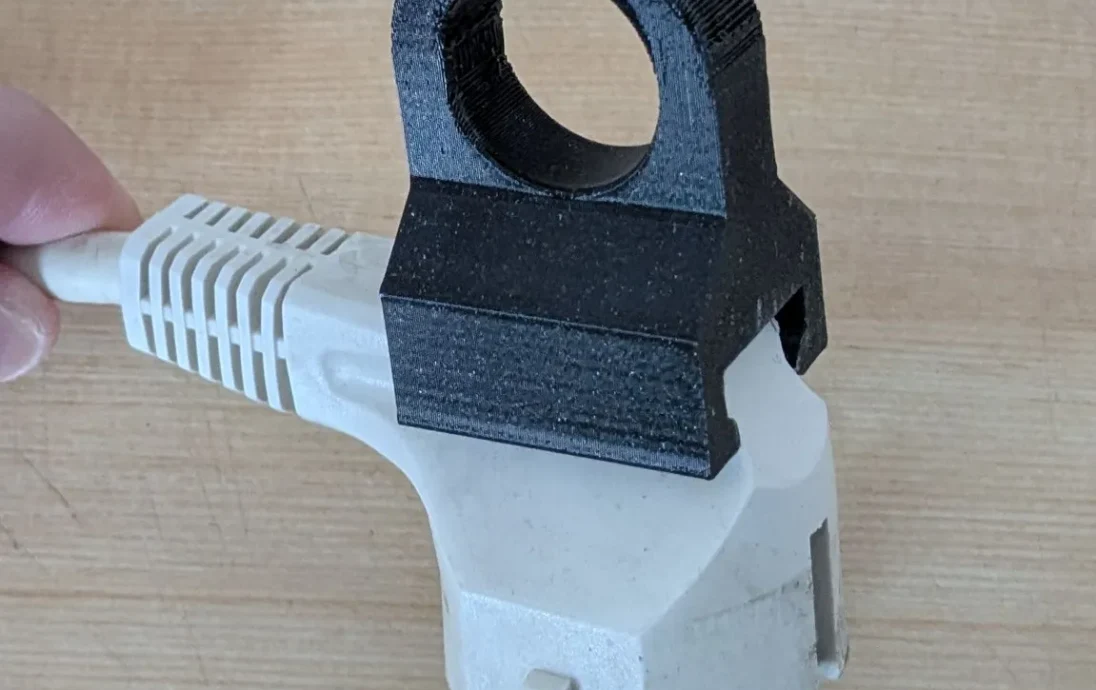

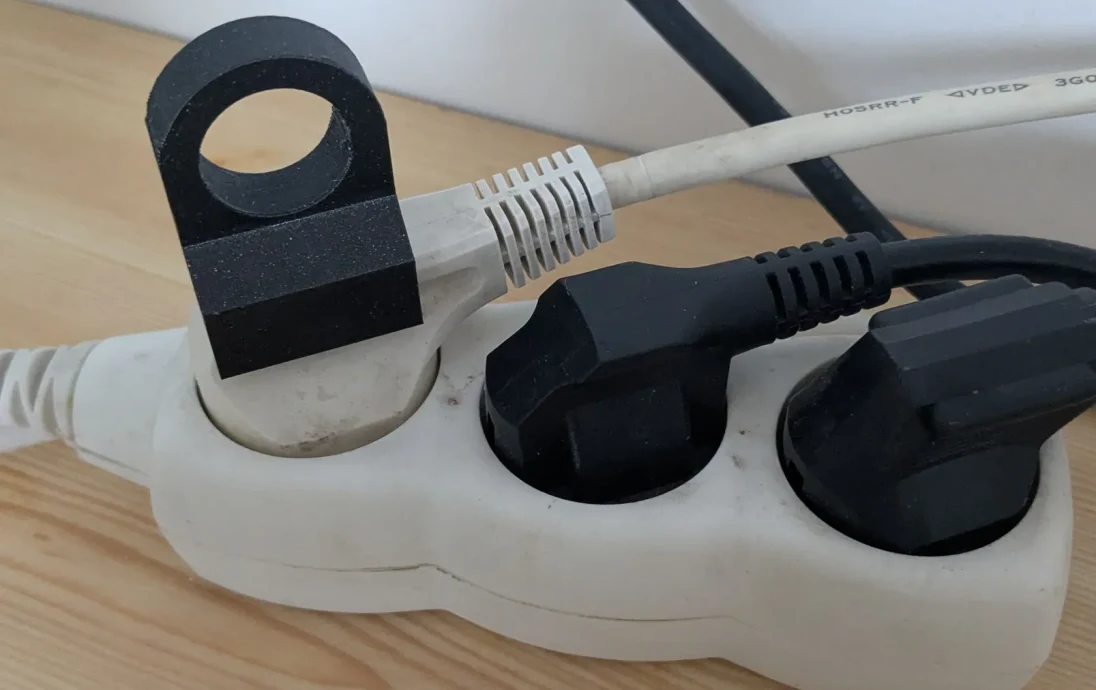

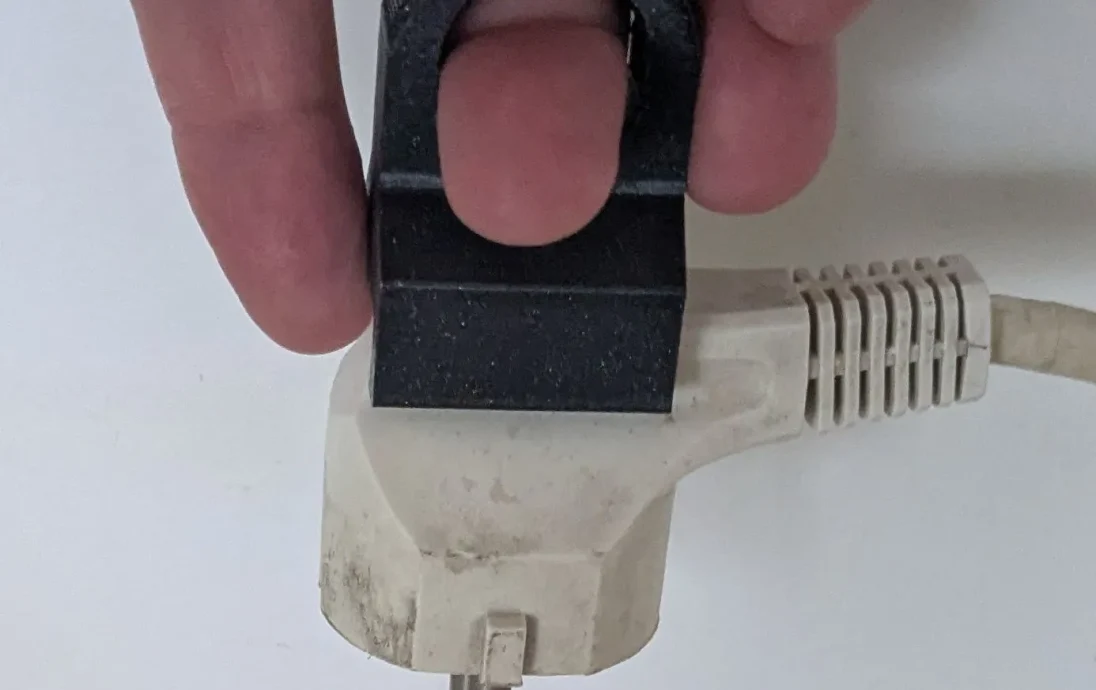

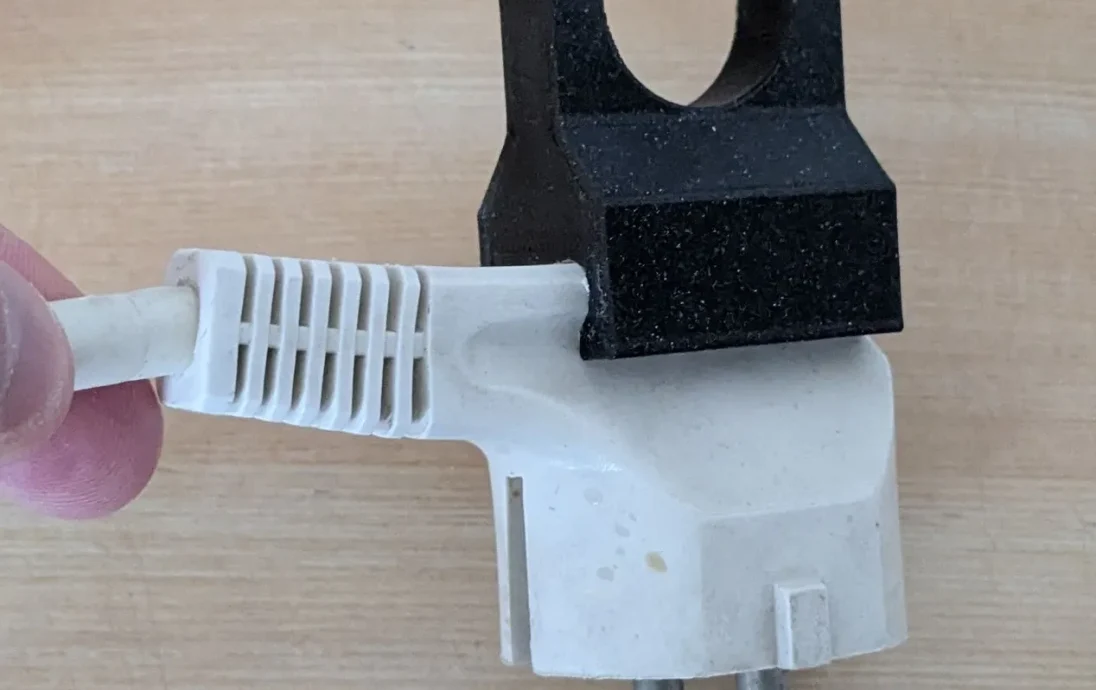

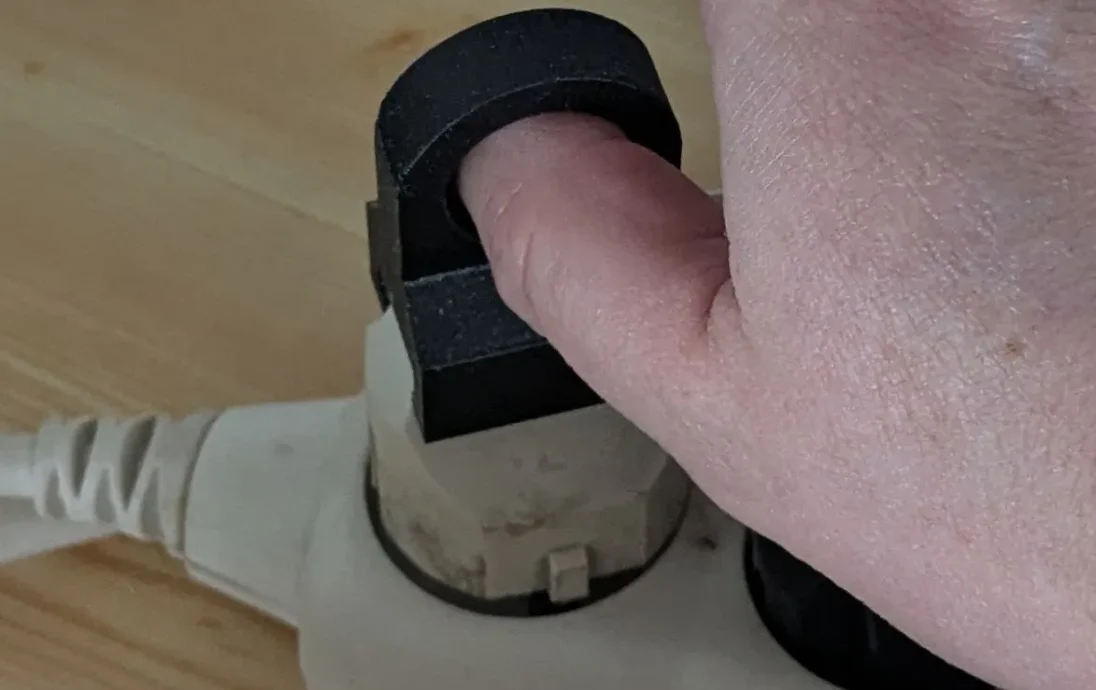

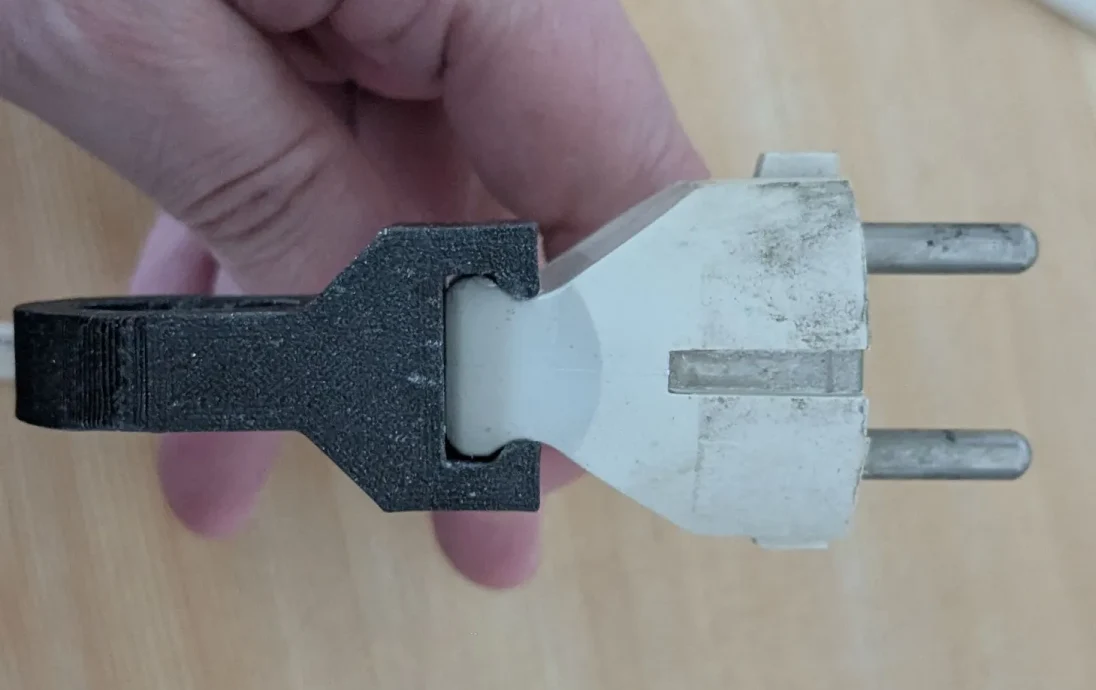

У меня есть одна розетка и вилка, которую очень сложно вынуть, поэтому я сделал ручку, чтобы было легче вынимать вилку из розетки.
Должен быть совместим со стандартными угловыми вилками, используемыми в компьютерной электронике, бытовой технике и т. д. Schuko/CEE-7-7/IEC.

Я не несу ответственности за любые повреждения, вызванные этой печатью — вы используете ее на свой страх и риск — эта модель не соответствует никаким электрическим стандартам.

Пожалуйста, ставьте лайки, оставляйте отзывы и предложения по улучшению. Также обязательно сделайте то же самое с первоначальными авторами используемых моделей. Спасибо!

Журнал изменений

2026.02.10 — первоначальный выпуск, добавлены фаски, добавлена версия полигона, тестовая версия полигона без опор, обновление документации

Распечатать

при условии, что gcode предназначен только для оценки материала и продолжительности времени

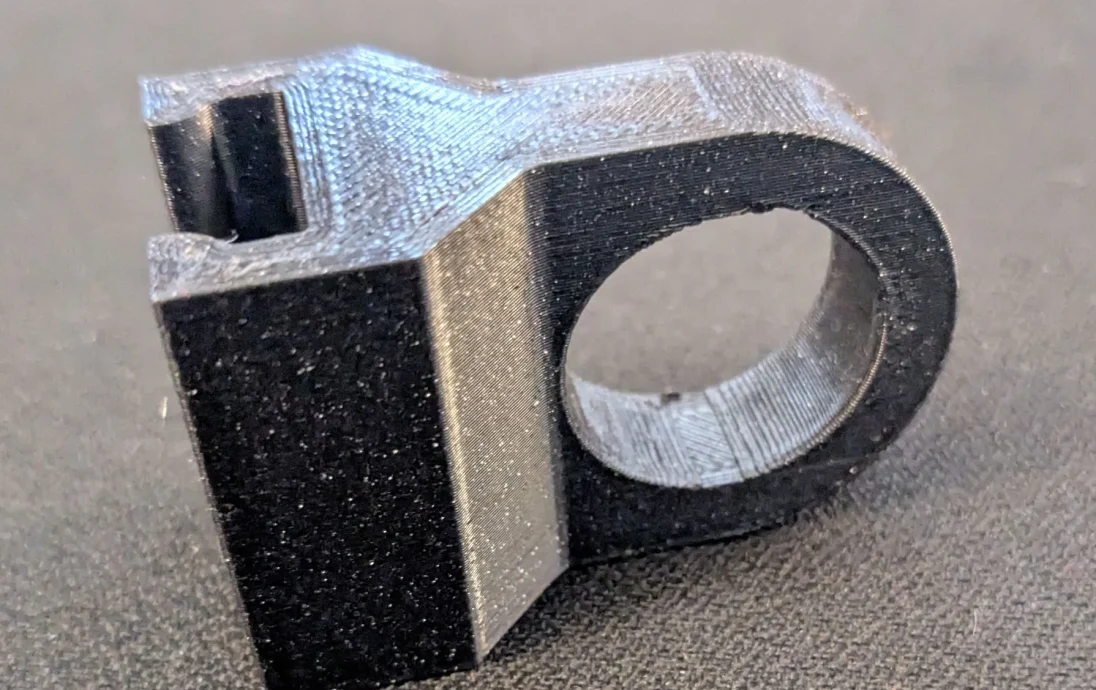

двусторонняя модель имеет фаски с обеих сторон

рекомендуется использовать PETG, поскольку он более устойчив к силе при надевании на вилку.

4 периметра и более, заполнение 20 %

Круглая версия — используйте опоры, Полигональная версия — не нужна (проверено)

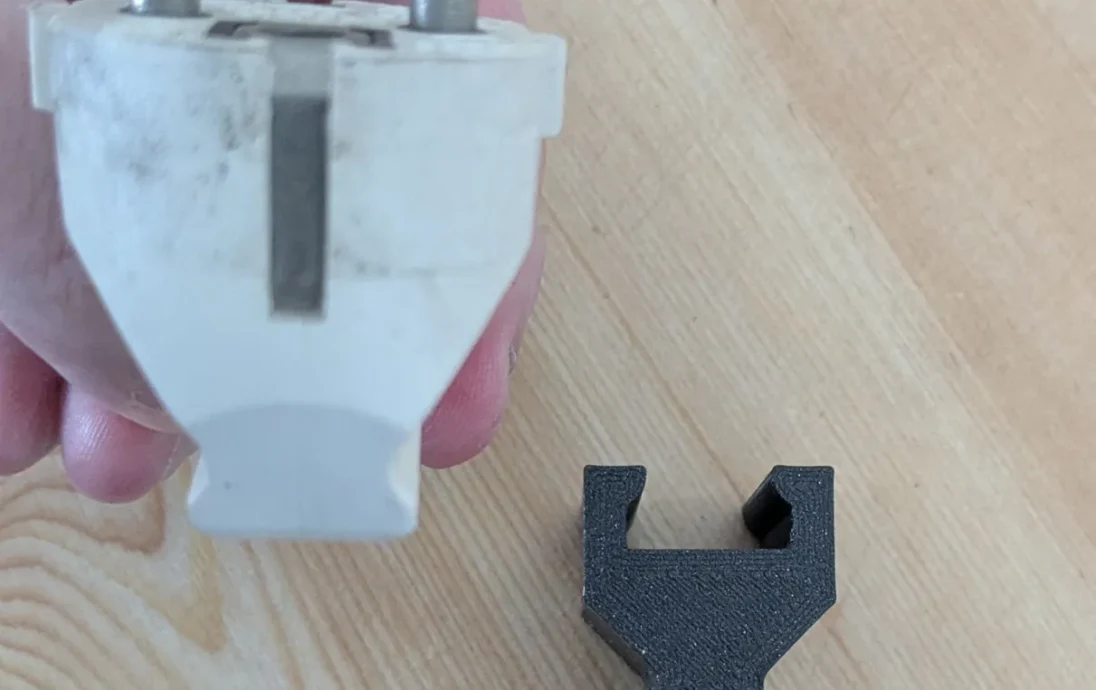

измерьте р��змер заглушки, при необходимости примените к модели отрицательный объем — некоторые заглушки различаются по размеру, и поэтому вам необходимо подстроиться под них, например, масштабировать ось X до 120-125 %, использовать измерительный инструмент в слайсере, чтобы проверить диаметры.

Сборка

распечатать

вы можете использовать немного мыла, чтобы было легче надеть ручку на вилку.
